Tidsserieanalys

Gäller för: ✅Microsoft Fabric✅Azure Data Explorer✅Azure Monitor✅Microsoft Sentinel

Molntjänster och IoT-enheter genererar telemetridata som kan användas för att få insikter som övervakning av tjänstens hälsa, fysiska produktionsprocesser och användningstrender. Att utföra tidsserieanalys är ett sätt att identifiera avvikelser i mönstret för dessa mått jämfört med deras typiska baslinjemönster.

Kusto Query Language (KQL) innehåller inbyggt stöd för skapande, manipulation och analys av flera tidsserier. I den här artikeln får du lära dig hur KQL används för att skapa och analysera tusentals tidsserier på några sekunder, vilket möjliggör övervakningslösningar och arbetsflöden i nära realtid.

Skapa tidsserier

I det här avsnittet skapar vi en stor uppsättning vanliga tidsserier enkelt och intuitivt med operatorn make-series och fyller i saknade värden efter behov. Det första steget i tidsserieanalys är att partitionera och transformera den ursprungliga telemetritabellen till en uppsättning tidsserier. Tabellen innehåller vanligtvis en tidsstämpelkolumn, kontextuella dimensioner och valfria mått. Dimensionerna används för att partitionera data. Målet är att skapa tusentals tidsserier per partition med jämna mellanrum.

Indatatabellen demo_make_series1 innehåller 600 000 poster med godtycklig webbtjänsttrafik. Använd följande kommando för att prova 10 poster:

Kör frågan

demo_make_series1 | take 10

Den resulterande tabellen innehåller en tidsstämpelkolumn, tre kontextuella dimensionskolumner och inga mått:

Tidsstämpel	BrowserVer	OsVer	Land/region
2016-08-25 09:12:35.4020000	Chrome 51.0	Windows 7	Storbritannien
2016-08-25 09:12:41.1120000	Chrome 52.0	Windows 10
2016-08-25 09:12:46.2300000	Chrome 52.0	Windows 7	Storbritannien
2016-08-25 09:12:46.5100000	Chrome 52.0	Windows 10	Storbritannien
2016-08-25 09:12:46.5570000	Chrome 52.0	Windows 10	Republiken Litauen
2016-08-25 09:12:47.0470000	Chrome 52.0	Windows 8.1	Indien
2016-08-25 09:12:51.3600000	Chrome 52.0	Windows 10	Storbritannien
2016-08-25 09:12:51.6930000	Chrome 52.0	Windows 7	Nederländerna
2016-08-25 09:12:56.4240000	Chrome 52.0	Windows 10	Storbritannien
2016-08-25 09:13:08.7230000	Chrome 52.0	Windows 10	Indien

Eftersom det inte finns några mått kan vi bara skapa en uppsättning tidsserier som representerar själva trafikantalet, partitionerat av operativsystemet med hjälp av följande fråga:

Kör frågan

let min_t = toscalar(demo_make_series1 | summarize min(TimeStamp));
let max_t = toscalar(demo_make_series1 | summarize max(TimeStamp));
demo_make_series1
| make-series num=count() default=0 on TimeStamp from min_t to max_t step 1h by OsVer
| render timechart

• Använd operatorn make-series för att skapa en uppsättning med tre tidsserier, där:
  • num=count(): tidsserier för trafik
  • from min_t to max_t step 1h: tidsserier skapas i 1 timmars intervall i tidsintervallet (äldsta och senaste tidsstämplar för tabellposter)
  • default=0: ange fyllmetod för saknade intervall för att skapa regelbundna tidsserier. Du kan också använda series_fill_const(), series_fill_forward()series_fill_backward()och series_fill_linear() för ändringar
  • by OsVer: partition efter operativsystem
• Datastrukturen för faktiska tidsserier är en numerisk matris med det aggregerade värdet per tidsintervall. Vi använder render timechart för visualisering.

I tabellen ovan har vi tre partitioner. Vi kan skapa en separat tidsserie: Windows 10 (röd), 7 (blå) och 8.1 (grön) för varje os-version enligt diagrammet:

Analysfunktioner för tidsserier

I det här avsnittet utför vi typiska seriebearbetningsfunktioner. När en uppsättning tidsserier har skapats stöder KQL en växande lista över funktioner för att bearbeta och analysera dem. Vi beskriver några representativa funktioner för bearbetning och analys av tidsserier.

Filtrering

Filtrering är en vanlig praxis vid signalbearbetning och användbart för tidsseriebearbetningsuppgifter (till exempel jämna ut en bullrig signal, ändringsidentifiering).

• Det finns två allmänna filtreringsfunktioner:
  • series_fir(): Använd FIR-filter. Används för enkel beräkning av glidande medelvärde och differentiering av tidsserierna för ändringsidentifiering.
  • series_iir(): Tillämpning av IIR-filter. Används för exponentiell utjämning och kumulativ summa.
• Extend tidsserien genom att lägga till en ny glidande genomsnittsserie med storlek av 5 intervall (med namnet ma_num) till frågan:

Kör frågan

let min_t = toscalar(demo_make_series1 | summarize min(TimeStamp));
let max_t = toscalar(demo_make_series1 | summarize max(TimeStamp));
demo_make_series1
| make-series num=count() default=0 on TimeStamp from min_t to max_t step 1h by OsVer
| extend ma_num=series_fir(num, repeat(1, 5), true, true)
| render timechart

Tidsseriefiltrering.

Regressionsanalys

En segmenterad linjär regressionsanalys kan användas för att uppskatta trenden för tidsserierna.

• Använd series_fit_line() för att passa den bästa raden till en tidsserie för allmän trendidentifiering.
• Använd series_fit_2lines() för att identifiera trendändringar, i förhållande till baslinjen, som är användbara i övervakningsscenarier.

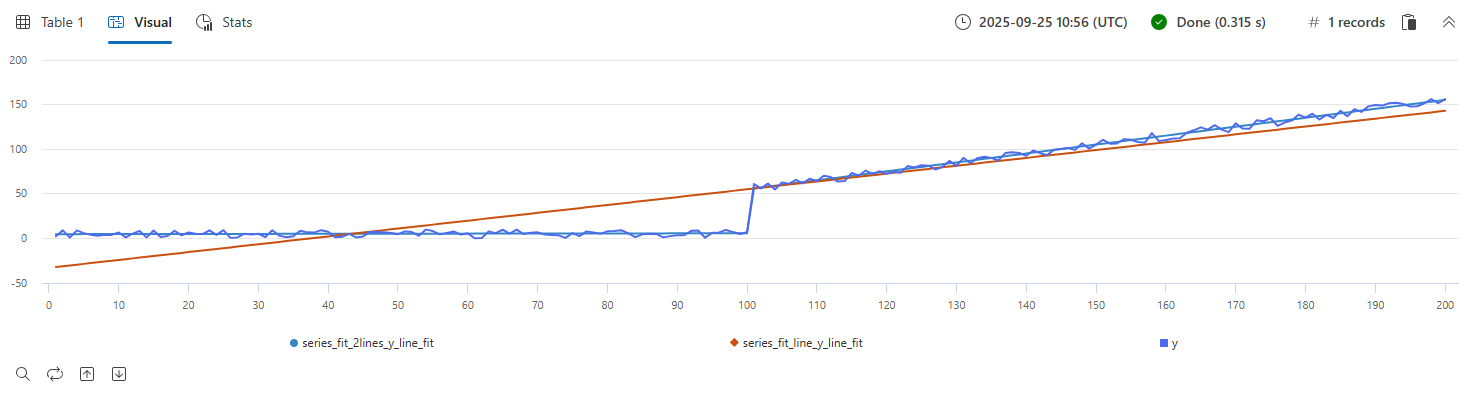

Exempel på series_fit_line() och series_fit_2lines() funktioner i en tidsseriefråga:

Kör frågan

demo_series2
| extend series_fit_2lines(y), series_fit_line(y)
| render linechart with(xcolumn=x)

• Blå: ursprunglig tidsserie
• Grön: monterad linje
• Röd: två monterade linjer

Anmärkning

Funktionen har noggrant identifierat hopppunkten (nivåändring).

Identifiering av säsongsvariationer

Många mått följer säsongsmönster (periodiska). Användartrafiken för molntjänster innehåller vanligtvis dagliga och veckovisa mönster som är högst mitt på arbetsdagen och lägst på natten och under helgen. IoT-sensorer mäter i periodiska intervall. Fysiska mätningar som temperatur, tryck eller luftfuktighet kan också visa säsongsbeteende.

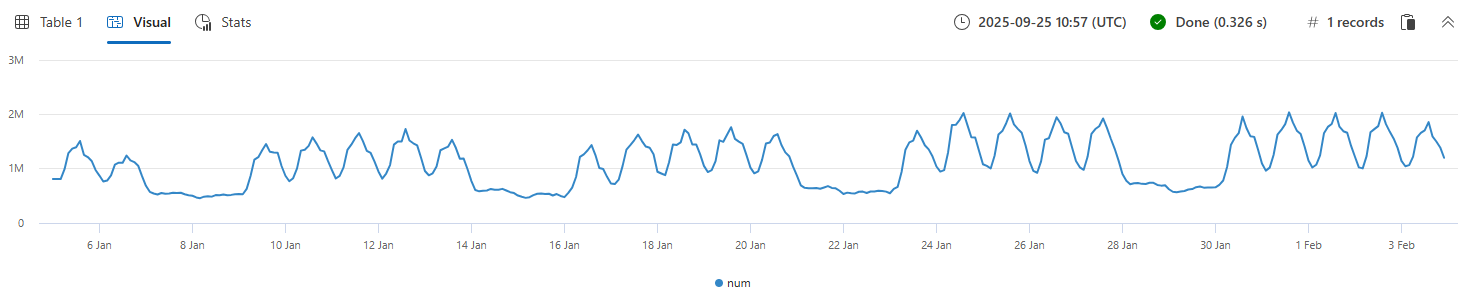

I följande exempel tillämpas säsongsidentifiering på en månads trafik för en webbtjänst (2-timmars intervall):

Kör frågan

demo_series3
| render timechart

• Använd series_periods_detect() för att automatiskt identifiera perioderna i tidsserien, där:
  • num: tidsserierna som ska analyseras
  • 0.: Den minsta tidslängden i dagar (0 innebär inget minimum)
  • 14d/2h: den maximala periodlängden i dagar, vilket är 14 dagar uppdelat i 2-timmars intervall
  • 2: antalet perioder som ska identifieras
• Använd series_periods_validate() om vi vet att ett mått ska ha specifika distinkta perioder och vi vill kontrollera att de finns.

Anmärkning

Det är en avvikelse om specifika distinkta perioder inte finns

Kör frågan

demo_series3
| project (periods, scores) = series_periods_detect(num, 0., 14d/2h, 2) //to detect the periods in the time series
| mv-expand periods, scores
| extend days=2h*todouble(periods)/1d

Perioder	Poäng	Dagar
84	0.820622786055595	7
12	0.764601405803502	1

Funktionen identifierar dagliga och veckovisa säsongsvariationer. Den dagliga poängen är lägre än veckopoängen eftersom helger skiljer sig från vardagar.

Elementbaserade funktioner

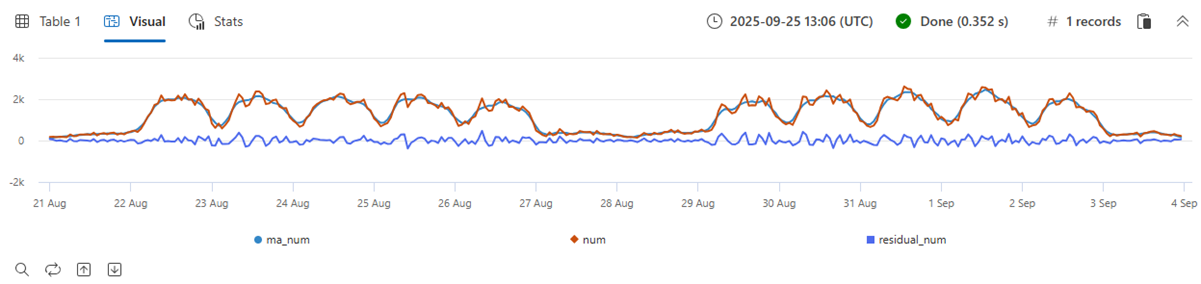

Aritmetiska och logiska åtgärder kan utföras i en tidsserie. Med hjälp av series_subtract() kan vi beräkna en residualtidsserie, dvs. skillnaden mellan det ursprungliga råmåttet och ett utjämnat mått, och leta efter avvikelser i residualsignalen:

Kör frågan

let min_t = toscalar(demo_make_series1 | summarize min(TimeStamp));
let max_t = toscalar(demo_make_series1 | summarize max(TimeStamp));
demo_make_series1
| make-series num=count() default=0 on TimeStamp from min_t to max_t step 1h by OsVer
| extend ma_num=series_fir(num, repeat(1, 5), true, true)
| extend residual_num=series_subtract(num, ma_num) //to calculate residual time series
| where OsVer == "Windows 10"   // filter on Win 10 to visualize a cleaner chart
| render timechart

• Blå: ursprunglig tidsserie
• Röd: utjämnade tidsserier
• Grön: residualtidsserier

Arbetsflöde för tidsserier i stor skala

Exemplet nedan visar hur dessa funktioner kan köras i stor skala på tusentals tidsserier i sekunder för avvikelseidentifiering. Om du vill se några exempeltelemetriposter för en DB-tjänsts mått för läsantal under fyra dagar kör du följande fråga:

Kör frågan

demo_many_series1
| take 4

TIDSSTÄMPEL	Loc	Op	DB	DataRead
2016-09-11 21:00:00.0000000	Loc 9	5117853934049630089	262	0
2016-09-11 21:00:00.0000000	Loc 9	5117853934049630089	241	0
2016-09-11 21:00:00.0000000	Loc 9	-865998331941149874	262	279862
2016-09-11 21:00:00.0000000	Loc 9	371921734563783410	255	0

Och enkel statistik:

Kör frågan

demo_many_series1
| summarize num=count(), min_t=min(TIMESTAMP), max_t=max(TIMESTAMP)

Num	min_t	max_t
2177472	2016-09-08 00:00:00.0000000	2016-09-11 23:00:00.0000000

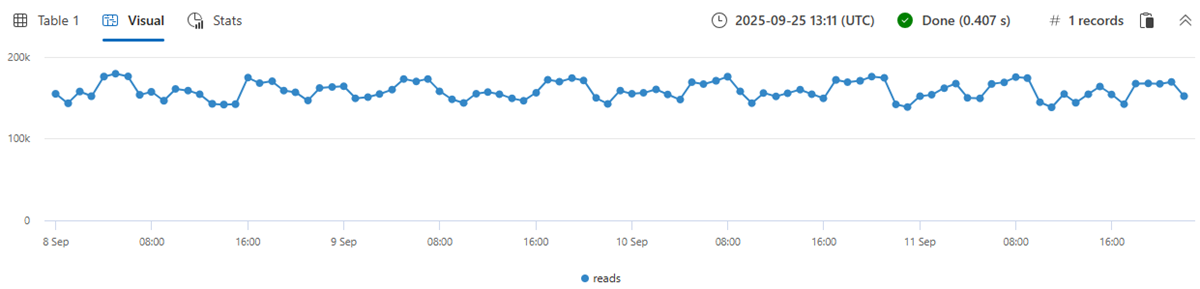

Om du skapar en tidsserie i 1 timmars intervall för läsmåttet (totalt fyra dagar * 24 timmar = 96 poäng) resulterar det i normala mönstervariationer:

Kör frågan

let min_t = toscalar(demo_many_series1 | summarize min(TIMESTAMP));
let max_t = toscalar(demo_many_series1 | summarize max(TIMESTAMP));
demo_many_series1
| make-series reads=avg(DataRead) on TIMESTAMP from min_t to max_t step 1h
| render timechart with(ymin=0)

Ovanstående beteende är missvisande eftersom den enda normala tidsserien aggregeras från tusentals olika instanser som kan ha onormala mönster. Därför skapar vi en tidsserie per instans. En instans definieras av Loc (location), Op (operation) och DB (specifik dator).

Hur många tidsserier kan vi skapa?

Kör frågan

demo_many_series1
| summarize by Loc, Op, DB
| count

Räkna
18339

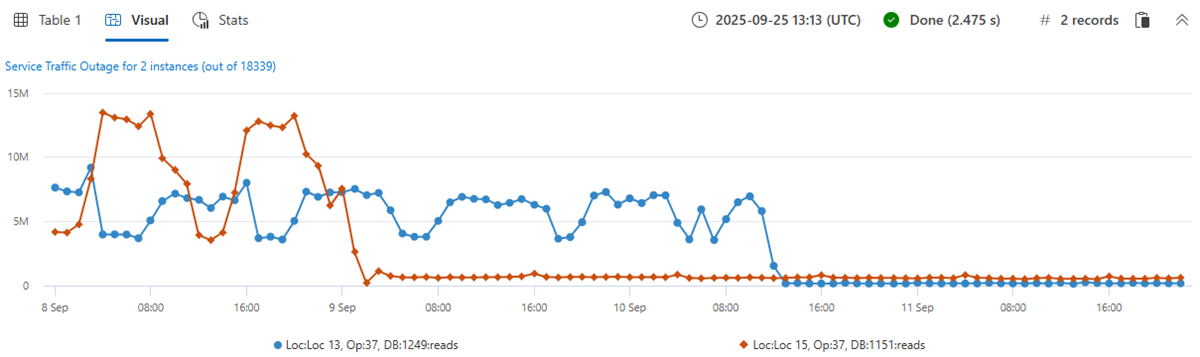

Nu ska vi skapa en hög av 18339 tidsserier för mätvärdet för läsantal. Vi lägger till by -satsen i instruktionen make-series, tillämpar linjär regression och väljer de två främsta tidsserierna som hade den mest betydande minskande trenden:

Kör frågan

let min_t = toscalar(demo_many_series1 | summarize min(TIMESTAMP));
let max_t = toscalar(demo_many_series1 | summarize max(TIMESTAMP));
demo_many_series1
| make-series reads=avg(DataRead) on TIMESTAMP from min_t to max_t step 1h by Loc, Op, DB
| extend (rsquare, slope) = series_fit_line(reads)
| top 2 by slope asc
| render timechart with(title='Service Traffic Outage for 2 instances (out of 18339)')

Visa instanserna:

Kör frågan

let min_t = toscalar(demo_many_series1 | summarize min(TIMESTAMP));
let max_t = toscalar(demo_many_series1 | summarize max(TIMESTAMP));
demo_many_series1
| make-series reads=avg(DataRead) on TIMESTAMP from min_t to max_t step 1h by Loc, Op, DB
| extend (rsquare, slope) = series_fit_line(reads)
| top 2 by slope asc
| project Loc, Op, DB, slope

Loc	Op	DB	backe
Loc 15	37	1151	-102743.910227889
Loc 13	37	1249	-86303.2334644601

På mindre än två minuter analyserades nära 20 000 tidsserier och två onormala tidsserier där läsantalet plötsligt släpptes upptäcktes.

Dessa avancerade funktioner i kombination med snabba prestanda ger en unik och kraftfull lösning för analys av tidsserier.

Relaterat innehåll

• Lär dig mer om avvikelseidentifiering och prognostisering med KQL.
• Lär dig mer om maskininlärningsfunktioner med KQL.
