Analysera processer med varianter
Med processvarianter kan du utforska alla möjligheter till hur en process kan utveckla och identifiera problematiska scenarier (till exempel en övergångsvariant med ett stort antal händelser). Antalet varianter gör det möjligt att identifiera de vanligast förekommande scenarierna i processen. På så sätt kan du snabbt och enkelt avgöra vilka processscenarier som kräver din uppmärksamhet.
En noggrann undersökning av processvarianter kan hjälpa dig att upptäcka olika scenarier och situationer som uppstår i processen. Vid filtrering av varianter kan den analyserade processen enkelt begränsas till de delar eller scenarier som är intressanta för att uppnå det slutliga målet för analysen. En processvariant är en ordnad sekvens av aktiviteter som motsvarar inriktningen för minst ett ärende i den process som analyseras. Alla ärenden i den process där samma aktiviteter utförs i samma sekvens faller under en och samma variant.
Det avgörande villkor som används för att fastställa respektive variant och evenemangsordning är tidpunkten för händelsens start.
Utvinningsattribut för variant
Ungefär som i en processmappning – vilken som standard genereras med hjälp av aktiviteter, men som kan ges ett resursperspektiv (ungefär som ett socialt diagram i processmappningen) – skapas listan med varianter med hjälp av det valda attributen för utvinning. På samma sätt kan variantöversikten skapas med hjälp av olika relevanta händelseloggattribut (till exempel avdelning, anläggning eller region). Detta urval är oberoende av urvalet av utvinningsattribut på processmappningen.
Variantnamn
Processvarianter tillhör resultaten av processutvinning. Dessa är märkta med ett värde som används konsekvent på alla processanalysskärmar, oavsett vilka filter som använts.
Komponenter i skärmen Varianter
Om du vill öppna skärmen Varianter går du till den öppna vyn och väljer Varianter i den vänstra menyn.
Standardskärmen innehåller tre paneler:
Attributpanel

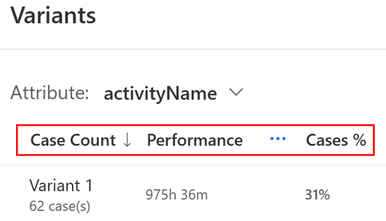

I den första panelen bredvid menyn visas en lista med processvarianter. Denna sorteras efter antalet förekomster av ärenden under varianten som standard.
Välj (...) om du vill sortera listan med varianter efter Händelseantal eller Prestanda. Du kan också se alternativet Ekonomi . Detta är endast tillgängligt om det finns ett ekonomiattribut i processen. Kriterier för sortering av prestanda och ekonomi innehåller en lista med tillgängliga underkriterier som gör det möjligt att sortera fler alternativ.
Genom att sortera efter antal ärenden visas ett totalt antal ärenden för en variant i ett enskilt ärende. Markera upp- eller nedpilen bredvid sorteringsvillkorsnamnet om du vill ändra sorteringsordningen (stigande eller fallande).
Översiktspanel för varianter (variant DNA)

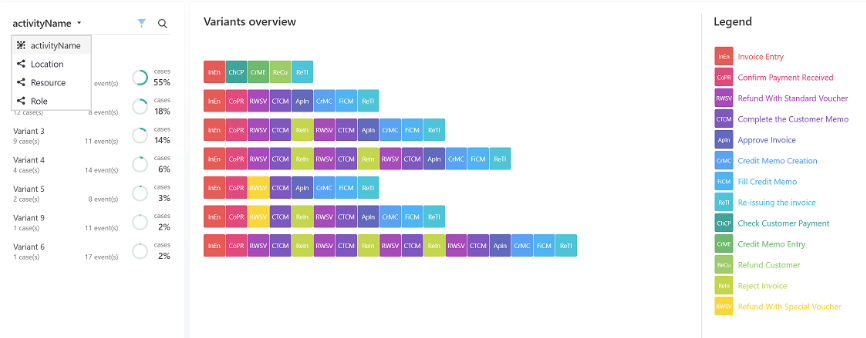

Alla ärenden för den valda varianten visas i mittpanelen. Det är också här som varianten DNA visas.
Med varianten DNA kan du:
Få en visuell översikt över alla processvarianter som finns i den aktuella öppna processvyn
Få en inblick i processens egenskaper och variationer
Få en del av standardiseringsnivån för process
Identifiera skillnader eller upprepade mönster
Identifiera likheter mellan variationer
För att visa Variant-DNA:
Kontrollera att inga varianter har markerats i listan.
Välj någon av de tillgängliga varianterna genom att välja den i listan i den första panelen bredvid menyn.
Förklaringspanel
Anger de fullständiga namnen på förkortningarna i panelen Översikt för varianter.
Sök efter ärendespecifika data

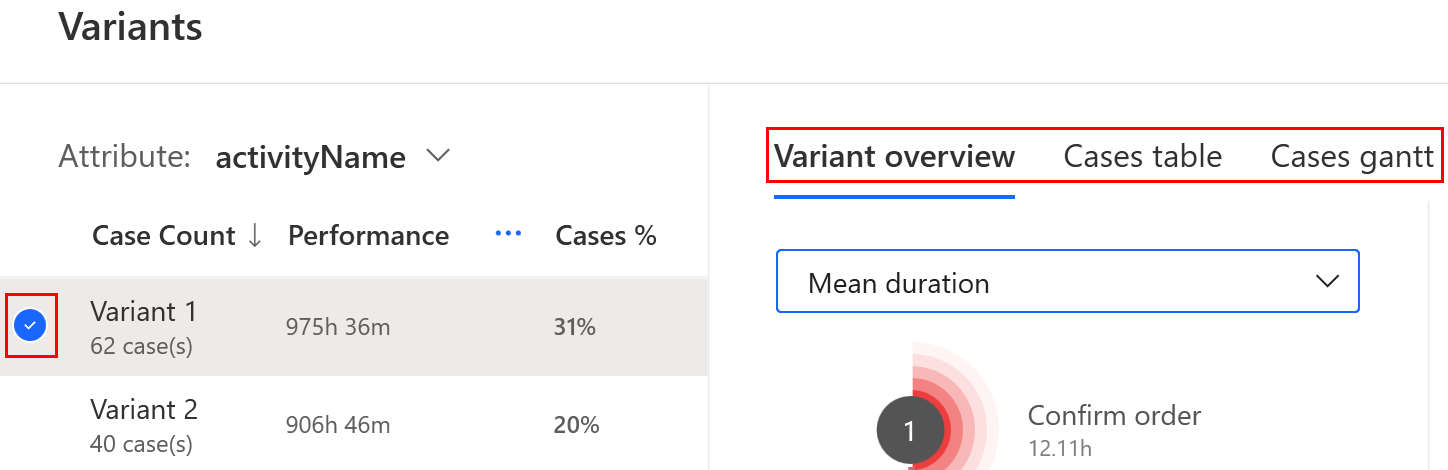

Du kan hämta specifika data för en variant. När du väljer en variant i den vänstra panelkolumnen Ärendeantal visas tre flikar:
Fliken Variantöversikt
Hämta en mappning över aktiviteter till vänster, där du kan observera varaktigheten för aktiviteter och gränser för varianten på fliken Variantöversikt. De statistiska indikatorerna för de olika variantmåtten finns till höger. I diagrammet visas hur ärendena fördelas över tid. Den blå delen representerar den övergripande distributionen. Den orangea delen representerar den valda varianten.
Fliken Ärendetabell
Utforska varje problem individuellt på fliken Ärendetabell. I mittenpanelen finns en lista över alla ärenden under varianten sorterade efter ärende-ID. Varje problem kan utforskas individuellt.
Om du vill visa information om utvecklingen väljer du ett ärendenummer i kolumnen Ärende-ID . Händelserna för valt ärende visas i den högra kolumnen.
Fliken Gantt-ärenden
Utvecklingen av ärendet på en tidslinje på fliken Gantt-ärenden. Följande information om respektive ärende är tillgänglig:
Start- och sluttid för ärendet
Namn på utförd aktivitet
Visualisering av aktivitetens varaktighet på tidslinjen
Flaggan parallell innebär att aktiviteten körs parallellt med en annan aktivitet.
De två aktiviteternas parallella beteende visas tydligt på tidslinjen.
Väntetid för en annan aktivitet efter det att den aktuella aktiviteten har slutförts
När du väljer den svarta punkten under aktivitetens tidsförlopp visas all information om aktiviteten.
Anpassa inställningar
Ändra inställningen på valfri panel eller flik i skärmen Varianter.
I menyn längst upp till höger väljer du Vyinställningar.
Välj bland Allmänna inställningar, Varaktighetsinställningar, Aktivitetsetikett och Kalenderinställningar.
Som standard har varje aktivitet en egen färg. Använd etiketten Aktivitet om du vill visa samma färg för alla aktiviteter med samma etikett.
Välj Spara.
