Förstå stöd för frånkopplade enhetsuppdateringar

Anmärkning

Den här informationen gäller en förhandsversionsfunktion som är tillgänglig för tidig testning och användning i en produktionsmiljö. Den här funktionen stöds fullt ut, men den är fortfarande i aktiv utveckling och kan få betydande ändringar tills den blir allmänt tillgänglig.

I ett transparent gatewayscenario kan en eller flera enheter skicka sina meddelanden via en enda gatewayenhet som underhåller anslutningen till Azure IoT Hub. I dessa fall kanske barnenheterna inte har internetanslutning eller kanske inte får ladda ned innehåll från internet. Förhandsversionen av Microsoft Connected Cache IoT Edge-modulen tillhandahåller Enhetsuppdatering för IoT Hub-kunder med funktionen för en intelligent cache i nätverket. Cachen möjliggör avbildningsbaserade och paketbaserade uppdateringar av Linux OS-baserade enheter bakom en IoT Edge-gateway (kallas även nedströms IoT-enheter) och hjälper även till att minska bandbredden som används för uppdateringar.

Förhandsversion av Microsoft Connected Cache för enhetsuppdatering för IoT Hub

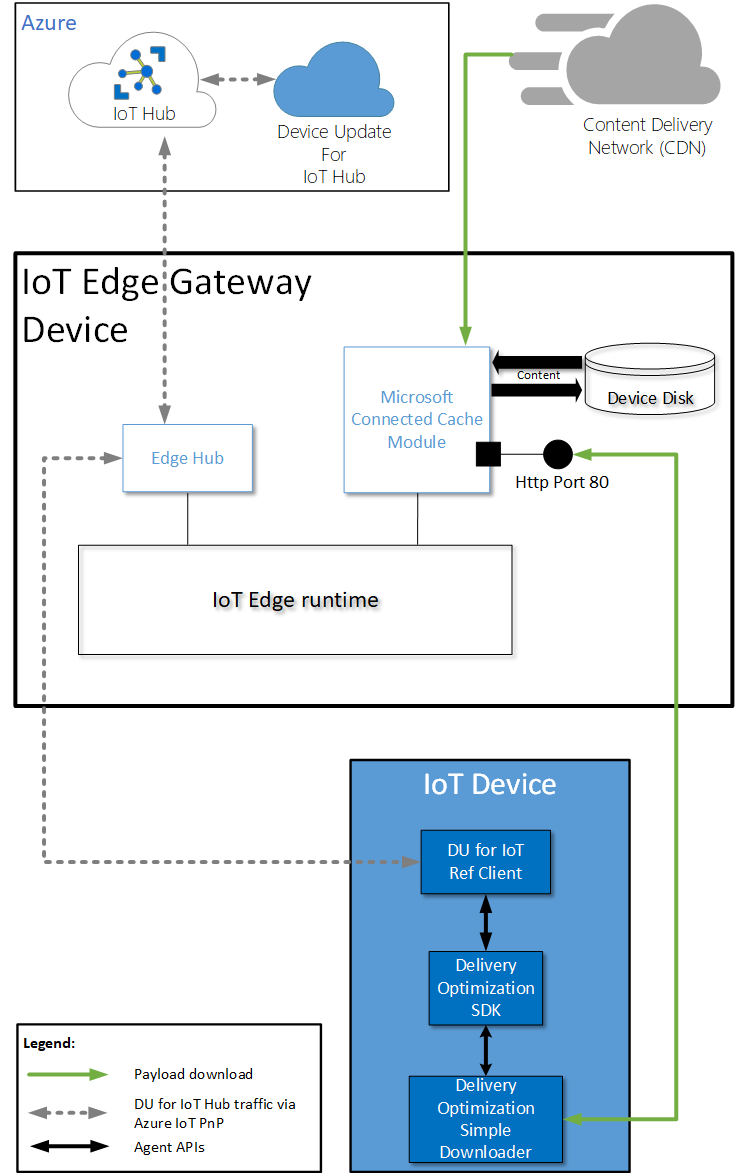

Microsoft Connected Cache är en intelligent, transparent cache för innehåll som publicerats för Enhetsuppdatering för IoT Hub och kan anpassas för att cachelagra innehåll från andra källor, till exempel paketlagringsplatser. Microsoft Connected Cache är en kall cache som värms upp av klientbegäranden för de exakta filintervall som begärs av leveransoptimeringsklienten och inte förutser innehåll i förväg. Diagrammet och den stegvisa beskrivningen nedan förklarar hur Microsoft Connected Cache fungerar i infrastrukturen för enhetsuppdatering.

Anmärkning

Det här flödet förutsätter att IoT Edge-gatewayen har internetanslutning. För scenariot med nedströms-IoT Edge-gatewayen (kapslad kant) kan innehållsleveransnätverket (CDN) betraktas som MCC som finns på den överordnade IoT Edge-gatewayen.

1. Microsoft Connected Cache distribueras som en IoT Edge-modul till den lokala servern.

2. Enhetsuppdatering för IoT Hub-klienter är konfigurerade att ladda ner innehåll från Microsoft Connected Cache genom antingen GatewayHostName-attributet i enhetsanslutningssträngen för IoT-lövenheter eller, eller parent_hostname, som ställs in i config.toml för underordnade IoT Edge-enheter.

3. Enhetsuppdatering för IoT Hub-klienter tar emot kommandon för nedladdning av uppdateringsinnehåll från enhetsuppdateringstjänsten och begär uppdateringsinnehåll från Microsoft Connected Cache i stället för CDN. Microsoft Connected Cache lyssnar som standard på HTTP-port 80 och leveransoptimeringsklienten gör innehållsbegäran på port 80 så att den överordnade måste konfigureras för att lyssna på den här porten. Endast HTTP-protokollet stöds just nu.

4. Microsoft Connected Cache-servern laddar ned innehåll från CDN, skapar ett lokalt cacheminne som lagras på disken och levererar innehållet till enhetsuppdateringsklienten.

   Anmärkning

   När du använder paketbaserade uppdateringar konfigureras Microsoft Connected Cache-servern av administratören med det nödvändiga paketvärdnamnet.

5. Efterföljande begäranden från andra enhetsuppdateringsklienter för samma uppdateringsinnehåll kommer nu från cacheminnet och Microsoft Connected Cache skickar inte begäranden till CDN för samma innehåll.

Stöd för industriell IoT (IIoT) med överordnade/underordnade värdscenarier

När en nedströms eller underordnad IoT Edge-gateway är värd för en Microsoft Connected Cache-server konfigureras den för att begära innehåll för uppdateringar från den överordnade IoT Edge-gatewayen, som även är värd för en Microsoft Connected Cache-server. Den här begäran upprepas för så många nivåer som behövs innan den når den överordnade IoT Edge-gatewayen som är värd för en Microsoft Connected Cache-server som har internetåtkomst. Från den Internetanslutna servern begärs innehållet från CDN då innehållet levereras tillbaka till den underordnade IoT Edge-gatewayen som ursprungligen begärde innehållet. Innehållet lagras på disken på alla nivåer.

Begär åtkomst till förhandsversionen

Microsoft Connected Cache IoT Edge-modulen släpps som en förhandsversion för kunder som distribuerar lösningar med enhetsuppdatering för IoT Hub. Åtkomst till förhandsversionen sker genom inbjudan. Begär åtkomst till förhandsversionen av Microsoft Connected Cache för enhetsuppdatering för IoT Hub och ange den information som begärs om du vill ha åtkomst till modulen.
