Designa databasdiagram (Visual Database Tools)

gäller för:SQL ServerAzure SQL DatabaseAzure SQL Managed InstanceAnalytics Platform System (PDW)

Databasdesignern är ett visuellt verktyg som gör att du kan utforma och visualisera en databas som du är ansluten till. När du utformar en databas kan du använda Database Designer för att skapa, redigera eller ta bort tabeller, kolumner, nycklar, index, relationer och begränsningar. Om du vill visualisera en databas kan du skapa ett eller flera diagram som illustrerar vissa eller alla tabeller, kolumner, nycklar och relationer i den.

För alla databaser kan du skapa så många databasdiagram som du vill. varje databastabell kan visas i valfritt antal diagram. Därför kan du skapa olika diagram för att visualisera olika delar av databasen eller för att framhäva olika aspekter av designen. Du kan till exempel skapa ett stort diagram som visar alla tabeller och kolumner, och du kan skapa ett mindre diagram som visar alla tabeller utan att visa kolumnerna.

Varje databasdiagram som du skapar lagras i den associerade databasen.

Tabeller och kolumner i ett databasdiagram

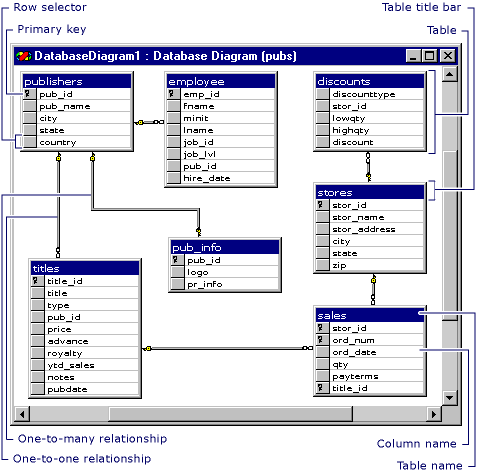

I ett databasdiagram kan varje tabell visas med tre olika funktioner: en namnlist, en radväljare och en uppsättning egenskapskolumner.

Namnlist Namnlisten visar tabellens namn

Om du har ändrat en tabell och inte har sparat den ännu visas en asterisk (*) i slutet av tabellnamnet för att indikera ändringar som inte har sparats. Information om hur du sparar ändrade tabeller och diagram finns i Arbeta med databasdiagram (Visual Database Tools)

Radväljare Du kan klicka på radväljaren för att välja en databaskolumn i tabellen. Radväljaren visar en nyckelsymbol om kolumnen finns i tabellens primärnyckel. Information om primära nycklar finns i Arbeta med nycklar.

Egenskapskolumner Uppsättningen med egenskapskolumner visas endast i vissa vyer i tabellen. Du kan visa en tabell i någon av fem olika vyer som hjälper dig att hantera diagrammets storlek och layout.

Mer information om tabellvyer finns i Anpassa mängden information som visas i diagram (Visual Database Tools).

Relationer i ett databasdiagram

I ett databasdiagram kan varje relation visas med tre olika funktioner: slutpunkter, ett linjeformat och relaterade tabeller.

Slutpunkter Radslutpunkterna anger om relationen är en-till-en eller en-till-många. Om en relation har en nyckel vid den ena slutpunkten och en åtta vid den andra, är det en en-till-många-relation. Om en relation har en nyckel vid varje slutpunkt är det en ett-till-ett-relation.

Linjeformat Själva raden (inte dess slutpunkter) anger om databashanteringssystemet (DBMS) tillämpar referensintegritet för relationen när nya data läggs till i tabellen med sekundärnyckel. Om raden ser solid ut framtvingar DBMS referensintegritet för relationen när rader läggs till eller ändras i tabellen med sekundärnyckel. Om raden visas prickad, framtvingar inte DBMS referensintegritet för relationen när rader läggs till eller ändras i tabellen med främmande nyckel.

Relaterade tabeller Relationsraden anger att det finns en sekundärnyckelrelation mellan en tabell och en annan. För en en-till-många-relation är tabellen med främmande nyckel den som ligger nära radens figur-åtta-symbol. Om båda slutpunkterna på raden kopplas till samma tabell är relationen en reflexiv relation. Mer information finns i Rita reflexiva relationer (Visual Database Tools).

I det här avsnittet

Förstå ägarskap för databasdiagram (Visual Database Tools)

Navigera i Databasdiagramdesignern (Visual Database Tools)

Ställa in designer för databasdiagram (Visual Database Tools)

Uppgradera databasdiagram från tidigare utgåvor (Visual Database Tools)

Open Database Diagram Designer (Visual Database Tools)
