Så här skapar du en instrumentpanel med topologiwidgeten i webbkonsolen

  • Artikel

Viktigt

Den här versionen av Operations Manager har nått slutet av supporten. Vi rekommenderar att du uppgraderar till Operations Manager 2022.

I System Center Operations Manager version 1801 och senare tillhandahåller webbkonsolen ett övervakningsgränssnitt för en hanteringsgrupp som kan öppnas på valfri dator med valfri webbläsare som har anslutning till webbkonsolservern. Följande steg beskriver hur du skapar en instrumentpanel i den nya HTML5-webbkonsolen med topologiwidgeten.

Lägga till widget på instrumentpanelen

  1. Öppna en webbläsare på valfri dator och ange http://<web host>/OperationsManager, där webbvärden är namnet på den dator som är värd för webbkonsolen.

  2. Välj + Ny instrumentpanel i den vänstra rutan i webbkonsolen.

    Skärmbild som visar hur du väljer Ny instrumentpanel i webbkonsolen.

  3. På sidan Skapa ny instrumentpanel anger du ett namn och en beskrivning för den instrumentpanel som du vill skapa.

    Skärmbild som visar hur du anger namn och beskrivning för den nya instrumentpanelen.

  4. Du kan spara instrumentpanelen i ett befintligt oförseglat hanteringspaket genom att välja hanteringspaketet från listrutan Hanteringspaket eller så kan du spara instrumentpanelen genom att skapa ett nytt hanteringspaket genom att välja Nytt bredvid listrutan Hanteringspaket och ange ett namn, en beskrivning och eventuellt ett versionsnummer.

    Skärmbild som visar Ange namn och beskrivning för ny MP.

  5. När du har angett var den nya instrumentpanelen ska sparas väljer du OK.

  6. Välj Spara när du har angett ett namn och en beskrivning för den nya instrumentpanelen.

  7. På den tomma tomma instrumentpanelen visas instrumentpanelens namn, Lägg till widget, Redigera instrumentpanel, Ta bort instrumentpanel och Visa i helskärmsläge överst på sidan.

    Skärmbild som visar Arbetsytan Ny instrumentpanel.

  8. Välj Topologiwidget i listrutan Välj widget .

  9. I fönstret Topologiwidget väljer du omfånget för widgeten genom att välja Grupper eller Klass.

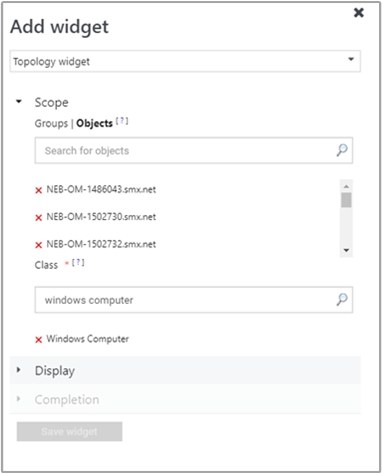

    Skärmbild som visar Välj omfång för topologiwidget.

    Om du har valt något av alternativen kan du söka efter nyckelord i listan. När du börjar skriva filtreras listan baserat på det du skriver. Du kan välja en enskild grupp eller klass eller flera från de returnerade resultaten.

  10. Välj Visa för att välja en bild för topologiwidgeten som ska visas i redigeringsfönstret. Om du redan har lagt till en anpassad bild genom att utföra de här stegen tidigare väljer du en bild som visas i fönstret.

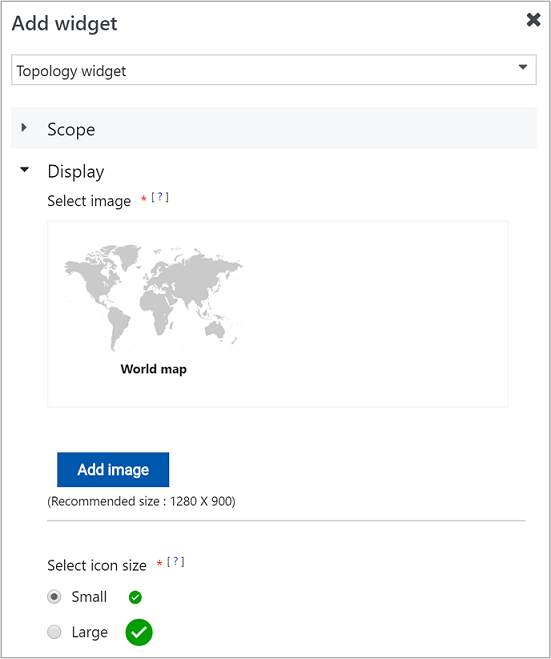

    Skärmbild som visar Välj ny bild för topologiwidget.

    Annars väljer du Lägg till bild och navigerar till den plats där filen finns.

  11. När du har valt filen väljer du Öppna så laddas bilden upp och visas i fönstret.

  12. Om du vill ändra storlek på tillståndsikonen väljer du antingen Liten eller Stor.

  13. Slutför konfigurationen genom att ange uppdateringsintervalletNamn, Beskrivning och Widget (standardintervallet är 5 minuter) för widgeten. Välj Spara widget för att spara den nya instrumentpanelen.

  1. Öppna en webbläsare på valfri dator och ange http://<web host>/OperationsManager, där webbvärden är namnet på den dator som är värd för webbkonsolen.

  2. Välj + Ny instrumentpanel i den vänstra rutan i webbkonsolen.

    Skärmbild som visar hur du väljer Ny instrumentpanel i webbkonsolen.

  3. På sidan Skapa ny instrumentpanel anger du ett namn och en beskrivning för den instrumentpanel som du vill skapa.

    Skärmbild som visar hur du anger namn och beskrivning för den nya instrumentpanelen.

  4. Du kan spara instrumentpanelen i ett befintligt oförseglat hanteringspaket genom att välja hanteringspaketet från listrutan Hanteringspaket eller så kan du spara instrumentpanelen genom att skapa ett nytt hanteringspaket genom att välja Nytt bredvid listrutan Hanteringspaket och ange ett namn, en beskrivning och eventuellt ett versionsnummer.

    Skärmbild som visar Ange namn och beskrivning för ny MP.

  5. När du har angett var den nya instrumentpanelen ska sparas väljer du OK.

  6. Välj Spara när du har angett ett namn och en beskrivning för den nya instrumentpanelen.

  7. På den tomma tomma instrumentpanelen visas instrumentpanelens namn, Lägg till widget, Redigera instrumentpanel, Ta bort instrumentpanel och Visa i helskärmsläge överst på sidan.

    Skärmbild som visar Arbetsytan Ny instrumentpanel.

  8. Välj Topologiwidget i listrutan Välj widget .

  9. I fönstret Topologiwidget väljer du omfånget för widgeten genom att välja Grupper eller Klass.

    Skärmbild som visar Välj omfång för topologiwidget.

    Om du har valt något av alternativen kan du söka efter nyckelord i listan. När du börjar skriva filtreras listan baserat på det du skriver. Du kan välja en enskild grupp eller klass eller flera från de returnerade resultaten.

  10. Välj Visa för att välja en bild för topologiwidgeten som ska visas i redigeringsfönstret. Välj Välj bild och välj sedan en bild i listan i fönstret Välj bild om du redan har lagt till en anpassad bild tidigare. Annars väljer du Lägg till anpassad avbildning och navigerar till den plats där filen finns.

  11. När du har valt filen väljer du Öppna så laddas bilden upp och visas i fönstret Välj bild . Välj Klar för att slutföra.

  12. Slutför konfigurationen genom att ange uppdateringsintervalletNamn, Beskrivning och Widget (standardintervallet är 5 minuter) för widgeten. Välj Spara widget för att spara den nya instrumentpanelen.

När de skapas för första gången visas hälsostatusikonerna för de valda objekten längst upp till vänster i topologiwidgeten. Dessa ikoner måste placeras manuellt i rätt position på bilden genom att utföra följande steg:

  1. Välj på ellipsen ... bredvid X på höger sida av widgetkronan, som visas när du hovra över widgeten.

  2. Välj Åtgärden Redigera ikoners layout för att flytta hälsostatusikonerna för de markerade objekten på den valda bilden. När du redigerar ikonlayouten visar hälsostatusikonerna även objektnamnet för det specifika objektet.

  3. När de markerade objektikonerna har flyttats på rätt sätt väljer du Gå under Layout för spara ikoner för att spara omkonfigurerad placering av ikonerna.

Nu visualiserar topologiinstrumentpanelen hälsotillståndet för objekt som är placerade på den valda bilden.

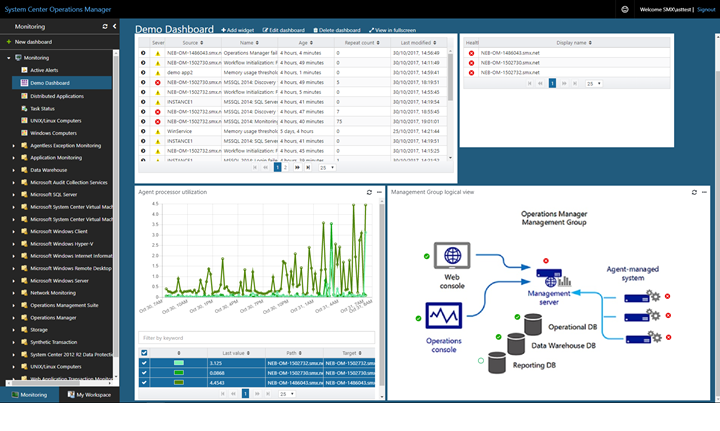

Skärmbild som visar slutfört exempel på prestandawidget på instrumentpanelen.

Åtgärder för topologiwidget

För ett topologidiagram som innehåller övervakat objekts hälsotillstånd i widgeten kan du flytta ikonerna för de valda objekten på den valda bilden.

  1. Håll muspekaren över widgeten och välj på ellipsen ... i det övre högra hörnet av widgeten. Då visas åtgärder som är tillgängliga för widgeten.

  2. Välj åtgärden Redigera tillståndsindikatorlayout .

  3. I layoutläget Redigera tillståndsindikator visar ikonerna för hälsotillstånd även objektnamnet för det specifika objektet.

  4. När du har flyttat objektikonerna till den nya positionen på bilden väljer du Spara för att spara den uppdaterade layouten.

Nästa steg

Information om hur du skapar en instrumentpanel i den nya webbkonsolen med widgeten Anpassad finns i Skapa en instrumentpanel med den anpassade widgeten i webbkonsolen
