ACX-flerstaplig överdrivarkommunikation

Det här avsnittet innehåller en sammanfattning av Audio Class eXtensions (ACX) och deras kommunikation mellan flera stackars drivrutiner.

Allmän information om ACX finns i Översikt över ACX-ljudklasstillägg och Sammanfattning av ACX-objekt.

Grundläggande information om ACX-mål finns i ACX-mål och drivrutinssynkronisering och IRP:er för ACX-begärandepaket.

Single-Stack ljuddrivrutiner

Äldre PortCls- och KS-ljudklassdrivrutiner stöder endast ljuddrivrutiner med enkel stack. Det äldre ljudramverket kommunicerar och interagerar med endast en miniportdrivrutin. Det är upp till miniportdrivrutinen att hantera kommunikationen och synkroniseringen med andra drivrutinsstackar vid behov.

ACX har fullt stöd för ljuddrivrutiner med en stack. Ljudutvecklare kan ersätta sin aktuella Portcls- och KS-miniportdrivrutin med en ACX-baserad drivrutin samtidigt som samma beteende bibehålls i förhållande till andra staplar. Även om ljudundersystemet använder staplar med flera ljud skulle en bättre metod användas för att använda stöd för flera staplar i ACX och låta ACX synkronisera alla dessa staplar tillsammans, enligt beskrivningen i nästa avsnitt i det här avsnittet.

Multi-Stack-ljuddrivrutiner – komponentisering

Det är mycket vanligt att ljudvägen går igenom flera maskinvarukomponenter som hanteras av olika drivrutinsstackar för att skapa en fullständig ljudupplevelse. Det är typiskt för ett system att ha DSP-, CODEC- och AMP-funktionerna implementerade av olika ljudteknikleverantörer enligt följande diagram.

Diagram som visar relationen mellan DSP, CODEC och AMP i ett ljudsystem med flera staplar.

I en arkitektur med flera staplar utan en väldefinierad standard tvingas varje leverantör att definiera sitt eget patentskyddade gränssnitt och kommunikationsprotokoll. Det är ett mål för ACX att underlätta utvecklingen av ljuddrivrutiner med flera staplar genom att ta ansvar för synkroniseringen mellan dessa staplar och tillhandahålla ett enkelt återanvändbart mönster för förare som kommunicerar med varandra.

Med hjälp av ACX kan exempelsystem-DSP, CODEC- och AMP-maskinvarudesign stödjas med följande programvaruarkitektur.

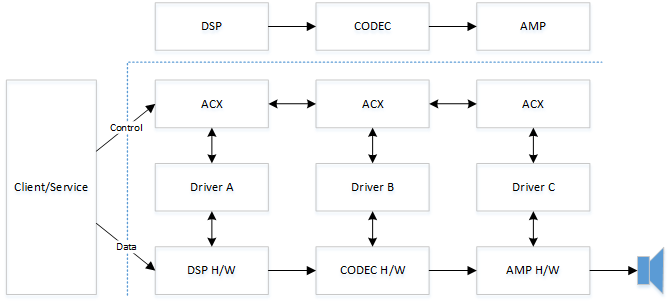

Diagram som visar ACX-arkitekturen med separata drivrutiner och ACX-staplar för DSP-, CODEC- och AMP-komponenter.

Observera att alla typer av komponenttyper i stället för den DSP som visas, CODEC och AMP kan användas, eftersom ACX inte är beroende av någon specifik komponenttyp eller specifika arrangemang av komponenter.

Drivrutiner från tredje part kommunicerar med varandra via ACX med ett väldefinierat protokoll. En fördel med den här metoden är att en enda stack kan ersättas med en annan från en annan leverantör utan att det krävs ändringar i de intilliggande programvarustackarna. Ett av de främsta målen med acx-ramverket (audio class extensions) är att förenkla det arbete som krävs för att utveckla ljuddrivrutiner med flera staplar som monterats från komponenter från olika leverantörer.

ACX riktar in sig på kommunikationsexempel – Krets

Den här exempelkoden visar användningen av AcxTargetCircuit och AcxTargetCircuitGetWdfIoTarget för att kommunicera med en fjärrkrets som exponeras av en annan stack. Mer information om ACX-kretsar finns i acxcircuit.h.

Den här ganska komplexa aggregatorn letar upp kretsar och skapar sedan en ioTarget med hjälp av AcxTargetCircuitGetWdfIoTarget. Den anger sedan anpassade WDF-sändningsalternativ och skickar begäran asynkront. Slutligen kontrollerar den statusen för sändningen för att bekräfta att begäran skickades.

NTSTATUS
Aggregator_SendModuleCommand(
    _In_ PAGGREGATOR_RENDER_CIRCUIT_CONTEXT CircuitCtx,
    _In_ ACX_REQUEST_PARAMETERS             Params,
    _Out_ ULONG_PTR *                       OutSize
    )
{
    NTSTATUS                    status = STATUS_NOT_SUPPORTED;
    PKSAUDIOMODULE_PROPERTY     moduleProperty = nullptr;
    ULONG                       aggregationDeviceIndex = 0;
    PLIST_ENTRY                 ple;

    *OutSize = 0;

    moduleProperty = CONTAINING_RECORD(Params.Parameters.Property.Control, KSAUDIOMODULE_PROPERTY, ClassId);
    aggregationDeviceIndex = AUDIOMODULE_GET_AGGDEVICEID(moduleProperty->InstanceId);

    ple = CircuitCtx->AggregatorCircuit->AggregatorEndpoint->AudioPaths[aggregationDeviceIndex]->TargetCircuitList.Flink;
    while (ple != &CircuitCtx->AggregatorCircuit->AggregatorEndpoint->AudioPaths[aggregationDeviceIndex]->TargetCircuitList)
    {
        PAUDIO_CIRCUIT circuit = (PAUDIO_CIRCUIT)CONTAINING_RECORD(ple, AUDIO_CIRCUIT, ListEntry);

        if (circuit->Modules)
        {
            for(ULONG i = 0; i < circuit->Modules->Count; i++)
            {
                PACX_AUDIOMODULE_DESCRIPTOR descriptor = ((PACX_AUDIOMODULE_DESCRIPTOR)(circuit->Modules + 1) + i);

                // we've identified which aggregation device this call is targeting,
                // now locate which circuit implements this module. Within an aggregated device,
                // the module class id + instance id must uniquely identify a module. There should
                // never be duplicates.
                if (IsEqualGUIDAligned(descriptor->ClassId, moduleProperty->ClassId) &&
                    descriptor->InstanceId == moduleProperty->InstanceId)
                {
                    WDFREQUEST                  request = NULL;
                    WDF_REQUEST_SEND_OPTIONS    sendOptions;
                    WDF_OBJECT_ATTRIBUTES       attributes;
                    WDFIOTARGET                 ioTarget;

                    // We've now identified which aggregated device this call is targeting.
                    // The cached module information contains the ID adjusted with the aggregation device
                    // index. remove the aggregation device index before forwarding the call to the aggregated circuit.
                    moduleProperty->InstanceId = AUDIOMODULE_GET_INSTANCEID(moduleProperty->InstanceId);

                    ioTarget = AcxTargetCircuitGetWdfIoTarget(circuit->AcxTargetCircuit);

                    WDF_OBJECT_ATTRIBUTES_INIT(&attributes);
                    attributes.ParentObject = CircuitCtx->AggregatorCircuit->Circuit;
                    status = WdfRequestCreate(&attributes, ioTarget, &request);
                    if (!NT_SUCCESS(status))
                    {
                        goto exit;
                    }

                    status = AcxTargetCircuitFormatRequestForProperty(circuit->AcxTargetCircuit, request, &Params);
                    if (!NT_SUCCESS(status))
                    {
                        goto exit;
                    }

                    WDF_REQUEST_SEND_OPTIONS_INIT(&sendOptions, WDF_REQUEST_SEND_OPTION_SYNCHRONOUS);
                    WDF_REQUEST_SEND_OPTIONS_SET_TIMEOUT(&sendOptions, WDF_REL_TIMEOUT_IN_SEC(REQUEST_TIMEOUT_SECONDS));

                    // Whether WdfRequestSend succeeds or fails, we return the status & information, so
                    // there's no need to inspect the result.
                    WdfRequestSend(request, ioTarget, &sendOptions);
                    status = WdfRequestGetStatus(request);
                    *OutSize = WdfRequestGetInformation(request);

                    WdfObjectDelete(request);
                    goto exit;
                }
            }
        }

        ple = ple->Flink;
    }

    status = STATUS_SUCCESS;

exit:
    return status;
}

ACX riktar in sig på exempel för kommunikation – Fäst

Den här exempelkoden visar användningen av AcxTargetPin för att kommunicera med en fjärrkrets stift som exponeras av en annan stack. Mer information om ACX-pin finns i acxpin.h.

Den väljer de sista volym- och ljudavstängningselementen som båda finns i samma krets i slutpunktssökvägen.

NTSTATUS FindDownstreamVolumeMute(
    _In_    ACXCIRCUIT          Circuit,
    _In_    ACXTARGETCIRCUIT    TargetCircuit
)
{
    NTSTATUS status;
    PDSP_CIRCUIT_CONTEXT circuitCtx;
    ACX_REQUEST_PARAMETERS  params;
    WDF_REQUEST_SEND_OPTIONS sendOptions;
    WDF_OBJECT_ATTRIBUTES attributes;
    WDF_REQUEST_REUSE_PARAMS reuseParams;

    circuitCtx = GetDspCircuitContext(Circuit);

    //
    // Note on behavior: This search algorithm will select the last Volume and Mute elements that are both
    // present in the same circuit in the Endpoint Path.
    // This logic could be updated to select the last Volume and Mute elements, or the first or last
    // Volume or the first or last Mute element.
    //

    //
    // First look through target's pins to determine if there's another circuit downstream.
    // If there is, we'll look at that circuit for volume/mute.
    //
    for (ULONG pinIndex = 0; pinIndex < AcxTargetCircuitGetPinsCount(TargetCircuit); ++pinIndex)
    {
        ACXTARGETPIN targetPin = AcxTargetCircuitGetTargetPin(TargetCircuit, pinIndex);
        ULONG targetPinFlow = 0;
        ACX_REQUEST_PARAMETERS_INIT_PROPERTY(&params,
                                             KSPROPSETID_Pin,
                                             KSPROPERTY_PIN_DATAFLOW,
                                             AcxPropertyVerbGet,
                                             AcxItemTypePin,
                                             AcxTargetPinGetId(targetPin),
                                             nullptr, 0,
                                             &targetPinFlow,
                                             sizeof(targetPinFlow));

        RETURN_NTSTATUS_IF_FAILED(SendProperty(targetPin, &params, nullptr));

        //
        // Searching for the downstream pins. For Render, these are the dataflow out pins
        //
        if (circuitCtx->IsRenderCircuit && targetPinFlow != KSPIN_DATAFLOW_OUT)
        {
            continue;
        }
        else if (!circuitCtx->IsRenderCircuit && targetPinFlow != KSPIN_DATAFLOW_IN)
        {
            continue;
        }

        // Get the target pin's physical connection. We'll do this twice: first to get size and allocate, second to get the connection
        PKSPIN_PHYSICALCONNECTION pinConnection = nullptr;
        auto connection_free = scope_exit([&pinConnection]()
        {
            if (pinConnection)
            {
                ExFreePool(pinConnection);
                pinConnection = nullptr;
            }
        });

        ULONG pinConnectionSize = 0;
        ULONG_PTR info = 0;
        for (ULONG i = 0; i < 2; ++i)
        {
            ACX_REQUEST_PARAMETERS_INIT_PROPERTY(&params,
                                                 KSPROPSETID_Pin,
                                                 KSPROPERTY_PIN_PHYSICALCONNECTION,
                                                 AcxPropertyVerbGet,
                                                 AcxItemTypePin,
                                                 AcxTargetPinGetId(targetPin),
                                                 nullptr, 0,
                                                 pinConnection,
                                                 pinConnectionSize);

            status = SendProperty(targetPin, &params, &info);

            if (status == STATUS_BUFFER_OVERFLOW)
            {
                // Pin connection already allocated, so how did this fail?
                RETURN_NTSTATUS_IF_TRUE(pinConnection != nullptr, status);

                pinConnectionSize = (ULONG)info;
                pinConnection = (PKSPIN_PHYSICALCONNECTION)ExAllocatePool2(POOL_FLAG_NON_PAGED, pinConnectionSize, DRIVER_TAG);
                // RETURN_NTSTATUS_IF_NULL_ALLOC causes compile errors
                RETURN_NTSTATUS_IF_TRUE(pinConnection == nullptr, STATUS_INSUFFICIENT_RESOURCES);
            }
            else if (!NT_SUCCESS(status))
            {
                // There are no more connected circuits. Continue with processing this circuit.
                break;
            }
        }

        if (!NT_SUCCESS(status))
        {
            // There are no more connected circuits. Continue handling this circuit.
            break;
        }

        ACXTARGETCIRCUIT nextTargetCircuit;
        RETURN_NTSTATUS_IF_FAILED(CreateTargetCircuit(Circuit, pinConnection, pinConnectionSize, &nextTargetCircuit));
        auto circuit_free = scope_exit([&nextTargetCircuit]()
        {
            if (nextTargetCircuit)
            {
                WdfObjectDelete(nextTargetCircuit);
                nextTargetCircuit = nullptr;
            }
        });

        RETURN_NTSTATUS_IF_FAILED_UNLESS_ALLOWED(FindDownstreamVolumeMute(Circuit, nextTargetCircuit), STATUS_NOT_FOUND);
        if (circuitCtx->TargetVolumeMuteCircuit == nextTargetCircuit)
        {
            // The nextTargetCircuit is the owner of the volume/mute target elements.
            // We will delete it when the pin is disconnected.
            circuit_free.release();

            // We found volume/mute. Return.
            return STATUS_SUCCESS;
        }

        // There's only one downstream pin on the current targetcircuit, and we just processed it.
        break;
    }

    //
    // Search the target circuit for a volume or mute element.
    // This sample code doesn't support downstream audioengine elements.
    //
    for (ULONG elementIndex = 0; elementIndex < AcxTargetCircuitGetElementsCount(TargetCircuit); ++elementIndex)
    {
        ACXTARGETELEMENT targetElement = AcxTargetCircuitGetTargetElement(TargetCircuit, elementIndex);
        GUID elementType = AcxTargetElementGetType(targetElement);

        if (IsEqualGUID(elementType, KSNODETYPE_VOLUME) &&
            circuitCtx->TargetVolumeHandler == nullptr)
        {
            // Found Volume
            circuitCtx->TargetVolumeHandler = targetElement;
        }
        if (IsEqualGUID(elementType, KSNODETYPE_MUTE) &&
            circuitCtx->TargetMuteHandler == nullptr)
        {
            // Found Mute
            circuitCtx->TargetMuteHandler = targetElement;
        }
    }

    if (circuitCtx->TargetVolumeHandler && circuitCtx->TargetMuteHandler)
    {
        circuitCtx->TargetVolumeMuteCircuit = TargetCircuit;
        return STATUS_SUCCESS;
    }

    //
    // If we only found one of volume or mute, keep searching for both
    //
    if (circuitCtx->TargetVolumeHandler || circuitCtx->TargetMuteHandler)
    {
        circuitCtx->TargetMuteHandler = circuitCtx->TargetVolumeHandler = nullptr;
    }

    return STATUS_NOT_FOUND;
}

ACX riktar in sig på kommunikationsexempel – Stream

Den här exempelkoden visar användningen av AcxTargetStream för att kommunicera med en fjärrkretss ström. Mer information om ACX-strömmar finns i acxstreams.h.


    NTSTATUS                        status;
    PRENDER_DEVICE_CONTEXT          devCtx;
    WDF_OBJECT_ATTRIBUTES           attributes;
    ACXSTREAM                       stream;
    STREAM_CONTEXT *                streamCtx;
    ACXELEMENT                      elements[2] = {0};
    ACX_ELEMENT_CONFIG              elementCfg;
    ELEMENT_CONTEXT *               elementCtx;
    ACX_STREAM_CALLBACKS            streamCallbacks;
    ACX_RT_STREAM_CALLBACKS         rtCallbacks;
    CRenderStreamEngine *           streamEngine = NULL;

    PAGED_CODE();
    UNREFERENCED_PARAMETER(Pin);
    UNREFERENCED_PARAMETER(SignalProcessingMode);
    UNREFERENCED_PARAMETER(VarArguments);

    // This unit-test added support for RAW and DEFAULT.
    ASSERT(IsEqualGUID(*SignalProcessingMode, AUDIO_SIGNALPROCESSINGMODE_RAW) ||
           IsEqualGUID(*SignalProcessingMode, AUDIO_SIGNALPROCESSINGMODE_DEFAULT));

    devCtx = GetRenderDeviceContext(Device);
    ASSERT(devCtx != NULL);

    //
    // Init streaming callbacks.
    //
    ACX_STREAM_CALLBACKS_INIT(&streamCallbacks);
    streamCallbacks.EvtAcxStreamPrepareHardware         = EvtStreamPrepareHardware;
    streamCallbacks.EvtAcxStreamReleaseHardware         = EvtStreamReleaseHardware;
    streamCallbacks.EvtAcxStreamRun                     = EvtStreamRun;
    streamCallbacks.EvtAcxStreamPause                   = EvtStreamPause;
    streamCallbacks.EvtAcxStreamAssignDrmContentId      = EvtStreamAssignDrmContentId;

    status = AcxStreamInitAssignAcxStreamCallbacks(StreamInit, &streamCallbacks);
    if (!NT_SUCCESS(status))
    {
        ASSERT(FALSE);
        goto exit;
    }

    //
    // Init RT streaming callbacks.
    //
    ACX_RT_STREAM_CALLBACKS_INIT(&rtCallbacks);
    rtCallbacks.EvtAcxStreamGetHwLatency                = EvtStreamGetHwLatency;
    rtCallbacks.EvtAcxStreamAllocateRtPackets           = EvtStreamAllocateRtPackets;
    rtCallbacks.EvtAcxStreamFreeRtPackets               = EvtStreamFreeRtPackets;
    rtCallbacks.EvtAcxStreamSetRenderPacket             = R_EvtStreamSetRenderPacket;
    rtCallbacks.EvtAcxStreamGetCurrentPacket            = EvtStreamGetCurrentPacket;
    rtCallbacks.EvtAcxStreamGetPresentationPosition     = EvtStreamGetPresentationPosition;

    status = AcxStreamInitAssignAcxRtStreamCallbacks(StreamInit, &rtCallbacks);
    if (!NT_SUCCESS(status))
    {
        ASSERT(FALSE);
        goto exit;
    }

    //
    // Create the stream.
    //
    WDF_OBJECT_ATTRIBUTES_INIT_CONTEXT_TYPE(&attributes, STREAM_CONTEXT);
    attributes.EvtCleanupCallback = EvtStreamCleanup;
    attributes.EvtDestroyCallback = EvtStreamDestroy;
    status = AcxRtStreamCreate(Device, Circuit, &attributes, &StreamInit, &stream);
    if (!NT_SUCCESS(status))
    {
        ASSERT(FALSE);
        goto exit;
    }

    // START-TESTING: inverted create-stream sequence.
    {
        ACXSTREAMBRIDGE             bridge          = NULL;
        ACXPIN                      bridgePin       = NULL;
        ACXTARGETSTREAM             targetStream    = NULL;
        ACX_STREAM_BRIDGE_CONFIG    bridgeCfg;

        ACX_STREAM_BRIDGE_CONFIG_INIT(&bridgeCfg);
        bridgeCfg.InModesCount = 0;     // no in-modes. this stream-bridge is manually managed.
        bridgeCfg.InModes      = NULL;
        bridgeCfg.OutMode      = NULL;  // no mode, i.e., default (1st) and raw (2nd).
        bridgeCfg.Flags |= AcxStreamBridgeInvertChangeStateSequence;

        WDF_OBJECT_ATTRIBUTES_INIT(&attributes);
        attributes.ParentObject = WdfGetDriver(); // bridge is deleted by driver obj in case of error.

        status = AcxStreamBridgeCreate(Circuit, &attributes, &bridgeCfg, &bridge);
        if (!NT_SUCCESS(status))
        {
            ASSERT(FALSE);
            goto exit;
        }

        ...

        status = AcxStreamBridgeAddStream(bridge, stream);
        if (!NT_SUCCESS(status))
        {
            ASSERT(FALSE);
            goto exit;
        }

        // Get the Target Stream
        targetStream = AcxStreamBridgeGetTargetStream(bridge, stream);
        if (targetStream == NULL)
        {
            ASSERT(FALSE);
            goto exit;
        }

ACX riktar in sig på kommunikationsexempel – Element

Den här exempelkoden visar användningen av AcxTargetElement för att kommunicera med en kretss element. Mer information om ACX-målen finns i acxtargets.h.

    _In_    ACXCIRCUIT          Circuit,
    _In_    ACXTARGETCIRCUIT    TargetCircuit

...

    //
    // Search the target circuit for a volume or mute element.
    // This sample code doesn't support downstream audioengine elements.
    //
    for (ULONG elementIndex = 0; elementIndex < AcxTargetCircuitGetElementsCount(TargetCircuit); ++elementIndex)
    {
        ACXTARGETELEMENT targetElement = AcxTargetCircuitGetTargetElement(TargetCircuit, elementIndex);
        GUID elementType = AcxTargetElementGetType(targetElement);

        if (IsEqualGUID(elementType, KSNODETYPE_VOLUME) &&
            circuitCtx->TargetVolumeHandler == nullptr)
        {
            // Found Volume
            circuitCtx->TargetVolumeHandler = targetElement;
        }
        if (IsEqualGUID(elementType, KSNODETYPE_MUTE) &&
            circuitCtx->TargetMuteHandler == nullptr)
        {
            // Found Mute
            circuitCtx->TargetMuteHandler = targetElement;
        }
    }

Se även

ACX-kretsar

översikt över ACX-ljudklasstillägg

Sammanfattning av ACX-objekt

ACX-referensdokumentation

IRP:er för ACX-I/O-begärandepaket

ACX-mål och drivrutinssynkronisering

ACX-referensdokumentation

  • Last updated on
