Överväganden för kernelströmning

Den här artikeln förtydligar kraven och särskilda överväganden för kernelströmning som rör bluetooth-förbikoppling av ljudströmning.

Ljuddrivrutinen ska ha fullt stöd för WaveRT-portdrivrutinen, inklusive "pull-läge". Mer information finns i Introduktion till WaveRT-portdrivrutinen. Även om det inte finns något krav på att implementera en ljudmotor för den synkrona anslutningsorienterade (SCO) bypassutgången, finns det ingen skada i att göra det.

Kraven för Windows-logotypen för formatstöd innehåller ett undantag för Bluetooth.

Ljuddrivrutinen bör ha stöd för de format som är möjliga via sidobandmaskinvaran, vanligtvis 8kHz monoljuduppspelning.

Topology

Alla Bluetooth-Hands-Free-enheter stöder både avbildning och återgivning. Ljuddrivrutinen bör exponera en KS-topologi (kernel streaming) för den Hands-Free enheten, som visas i följande diagram, för att stödja både återgivning och avbildning.

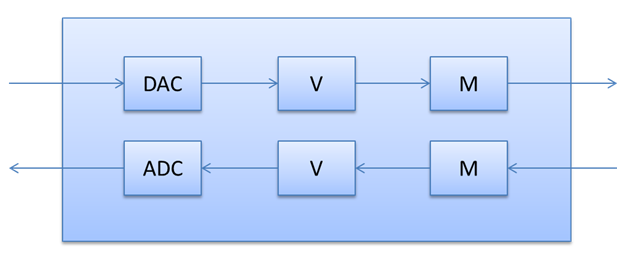

Diagram som illustrerar KS-topologi för ljuddrivrutin, stöd för återgivning och avbildning i Bluetooth-Hands-Free enheter.

Observera: Ljuddrivrutinens utvecklare kan välja att implementera antingen ett enda filter för både inspelnings- och återgivningsvägar eller separata filter. HFP-enheten tillåter dock bara ett enda filobjekt i GUID_DEVINTERFACE_BLUETOOTH_HFP_SCO_HCIBYPASS enhetsgränssnittet. Därför måste en design som använder två filter tillåta att båda filtren delar det enskilda filobjektet.

DAC- och ADC-noderna representerar analoga/digitala konverteringar men stöder inga KS-egenskaper.

Volymnoderna stöder KSPROPERTY_AUDIO_VOLUMELEVEL och KSEVENT_CONTROL_CHANGE genom att skicka SETVOLUME och GETVOLUMESTATUSUPDATE IOCTLs till HFP-drivrutinen.

Volymnoden ska implementeras på följande sätt:

  • Om Bluetooth-headsetet stöder volymkontroll bör ljuddrivrutinen inkludera en volymnod i KS-topologin. Ljuddrivrutinens volymegenskapshanterare skickar ovanstående IOCLT till Bluetooth HFP-drivrutinen för att hantera volymen.
  • Om Bluetooth-headsetet inte implementerar en maskinvaruvolym och codec (eller DSP) har en maskinvaruvolym, ska ljuddrivrutinen hantera volymkontrollen på codec (eller DSP).
  • Om varken Bluetooth-headsetet eller ljudenheten har maskinvaruvolymkontroller bör ingen volymnod visas och Windows infogar en nod för volymkontroll för programvara.
  • Det är valfritt att stänga av noden. Ljuddrivrutinen ska implementera noden mute om och endast om DSP eller ljud codec ger möjlighet att stänga av den förbigående PCM-signalen innan den skickas till Bluetooth-styrenheten. Mute-noderna stöder KSPROPERTY_AUDIO_MUTE.

Egenskapsbegäranden

Ljuddrivrutinen använder följande KS-egenskaper för att få information om eventuella ljuduttag eller uttag i ljudsignalkedjan. Ljuddrivrutinen kan också använda en lämplig egenskapsbegäran för att upprätta eller bryta en anslutning till en Bluetooth-ljudenhet i ljudsystemet.

KSPROPERTY_JACK_DESCRIPTION

Den här egenskapen returnerar en KSJACK_DESCRIPTION struktur. Ljuddrivrutinen bör ange KSPROPERTY_JACK_DESCRIPTION fälten på följande sätt.

  • ChannelMapping = KSAUDIO_SPEAKER_MONO
  • Färg = 0
  • Anslutningstyp = eConnTypeOtherDigital
  • GeoLocation = eGeoLocNotApplicable
  • GenLocation = eGenLocOther
  • PortConnection = ePortConnUnknown
  • IsConnected = <BOOL för aktuell anslutningsstatus>

KSPROPERTY_JACK_DESCRIPTION2

Den här egenskapen returnerar en KSJACK_DESCRIPTION2 struktur. Ljuddrivrutinen bör ange fälten KSPROPERTY_JACK_DESCRIPTION2 enligt följande.

  • DeviceStateInfo = 0
  • JackCapabilities = JACKDESC2_PRESENCE_DETECT_CAPABILITY

KSPROPERTY_ONESHOT_RECONNECT

Ljuddrivrutinsfiltret bör ha stöd för KSPROPERTY_ONESHOT_RECONNECT. För att skapa och initiera den här strukturen skickar ljuddrivrutinen IOCTL_BTHHFP_DEVICE_REQUEST_CONNECT till HFP-drivrutinen. HFP-drivrutinen slutför den här begäran och försöker sedan ansluta till Bluetooth-ljudenheten asynkront.

KSPROPERTY_ONESHOT_DISCONNECT

Ljuddrivrutinsfiltret bör ha stöd för KSPROPERTY_ONESHOT_DISCONNECT. För att skapa och initiera den här strukturen skickar ljuddrivrutinen IOCTL_BTHHFP_DEVICE_REQUEST_DISCONNECT till HFP-drivrutinen. HFP-drivrutinen slutför den här begäran och försöker sedan koppla från Bluetooth-ljudenheten asynkront.

När en ljuddrivrutin har stöd för dessa egenskaper exponerar dialogrutan Ljud på Kontrollpanelen kommandona Anslut och koppla från för HFP-slutpunkten.

Teori om Bluetooth bypass-ljuduppspelning
