Fönstret Spårningsträd

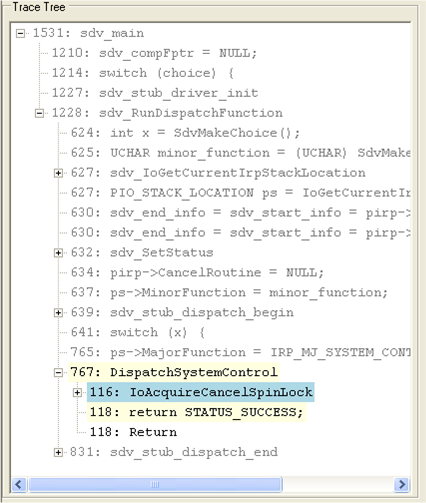

Fönstret Spårningsträd visar en spårning av de kritiska elementen i källkoden som kördes i sökvägen till regelöverträdelsen, enligt följande skärmbild.

Dessa kritiska element, till exempel funktionsanrop och tilldelningar, kommer från alla källfiler som användes för att identifiera regelöverträdelsen, inklusive SDV-operativsystemets modellkod (sdv-harness.c-fil), källfiler för SDV-regel (*.slic) och drivrutinens källkod. Kodelementen visas i den ordning de kördes, även om de har sitt ursprung i olika filer.

SDV samordnar visningen i fönstret Spårningsträd med visningen i fönstret Källkod och fönstret Tillstånd. När du går igenom källkoden i fönstret Spårningsträd markerar SDV automatiskt motsvarande kodrad i fönstret Källkod och visar värdena för variabler vid motsvarande punkt i fönstret Tillstånd .

Det här avsnittet innehåller:

Förstå panelen för spårträd

Färgkodning i spårträdsfönstret

Åtgärder för spårningsträdsfönster
