Skicka nätverksdata

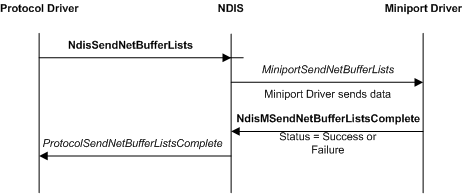

Följande bild illustrerar en grundläggande sändningsåtgärd som omfattar en protokolldrivrutin, NDIS och en miniportdrivrutin.

Protokolldrivrutiner anropar funktionen NdisSendNetBufferLists för att skicka NET_BUFFER_LIST strukturer på en bindning. NDIS anropar miniportdrivrutinens MiniportSendNetBufferLists funktion för att vidarebefordra NET_BUFFER_LIST-strukturerna till en underliggande miniportdrivrutin.

Alla NET_BUFFER-baserade sändningsåtgärder är asynkrona. Miniport-drivrutinen anropar funktionen NdisMSendNetBufferListsComplete med en lämplig statuskod när den är klar. Sändningen av varje NET_BUFFER_LIST struktur kan slutföras individuellt. NDIS anropar protokolldrivrutinens ProtocolSendNetBufferListsComplete varje gång miniportdrivrutinen anropar NdisMSendNetBufferListsComplete.

Protokolldrivrutiner kan återta ägarskapet för NET_BUFFER_LIST strukturer och alla associerade strukturer och data så snart NDIS anropar protokolldrivrutinens ProtocolSendNetBufferListsComplete- funktion.

Miniportdrivrutinen eller NDIS kan returnera NET_BUFFER_LIST strukturerna i valfri ordning. Protokolldrivrutiner garanteras att listan över NET_BUFFER strukturer som är kopplade till varje NET_BUFFER_LIST struktur inte har ändrats.

Alla NDIS-drivrutiner kan separera NET_BUFFER-strukturer i en NET_BUFFER_LIST-struktur. Alla NDIS-drivrutiner kan också separera MDL:er i en NET_BUFFER struktur. Drivrutinen måste dock alltid returnera NET_BUFFER_LIST-strukturerna med NET_BUFFER-strukturerna och MDL:erna i ursprungligt skick. En mellanliggande drivrutin kan till exempel separera en NET_BUFFER_LIST i två nya NET_BUFFER_LIST strukturer och överföra en del av de ursprungliga data till nästa drivrutin. Men när den mellanliggande drivrutinen slutför bearbetningen av den ursprungliga NET_BUFFER_LIST måste den returnera hela NET_BUFFER_LIST med de ursprungliga NET_BUFFER strukturerna och MDL:erna.

Protokolldrivrutiner sätter SourceHandle--medlemmen i NET_BUFFER_LIST-strukturen till NdisBindingHandle- som NDIS tillhandahöll i ett anrop till funktionen NdisOpenAdapterEx. NDIS använder SourceHandle- medlem för att returnera NET_BUFFER_LIST-strukturerna till den protokolldrivrutin som skickade NET_BUFFER_LIST strukturerna.

Mellanliggande drivrutiner anger också SourceHandle-medlemmen i NET_BUFFER_LIST-strukturen till värdet NdisBindingHandle som NDIS angav i ett anrop till NdisOpenAdapterEx. Om en mellanliggande drivrutin vidarebefordrar en sändningsbegäran måste drivrutinen spara värdet SourceHandle som den överliggande drivrutinen angav innan den skrev till SourceHandle- medlem. När NDIS returnerar en vidarebefordrad NET_BUFFER_LIST struktur till den mellanliggande drivrutinen måste den mellanliggande drivrutinen återställa SourceHandle- som den sparade.
