VMQ-komponenter

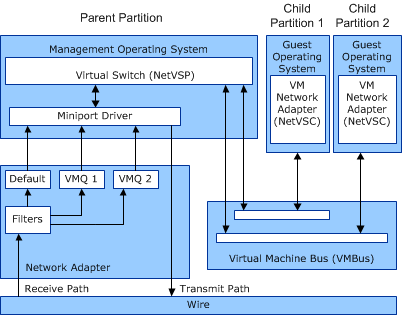

Följande bild visar relationerna mellan de olika komponenterna i en VMQ-driftsmiljö (virtual machine queue).

Föregående bild illustrerar följande VMQ-komponenter:

Network Virtual Service Provider (NetVSP)
En NDIS-drivrutin som körs i hanteringsoperativsystemet för den Hyper-V överordnade partitionen. Den här drivrutinen tillhandahåller tjänster som stöder nätverksåtkomst via Hyper-V underordnade partitioner.

Obs Från och med Windows Server 2008 ger den Hyper-V utökningsbara växelkomponenten NetVSP stöd för De NetVSC-komponenter som körs i gästoperativsystemet. Mer information om den här komponenten finns i Hyper-V Extensible Switch.

Nätverksklient för virtuell tjänst (NetVSC)
En NDIS-drivrutin som körs i ett gästoperativsystem för en underordnad partition Hyper-V. NetVSC visar en virtualiserad vy över det fysiska nätverkskortet på värddatorn. Den här virtualiserade enheten kallas vm-nätverkskort.

NetVSC har följande funktioner:

• Stödjer funktionalitet för nätverksenheter i Hyper-V:s underordnade partitioner.

• Ansluter till det fysiska nätverkskortet genom att skicka meddelanden via VMBus (Virtual Machine Bus) till den associerade NetVSP-drivrutinen. Den här drivrutinen körs i hanteringsoperativsystemet för den Hyper-V överordnade partitionen.

Virtual Machine Bus (VMBus)
En virtuell kommunikationsbuss som skickar kontroll- och datameddelanden mellan Hyper-V överordnade och underordnade partitioner.

Obs I Hyper-V kallas en underordnad partition även för en virtuell dator (VM).

VM-buskanal
En kommunikationskanal på VMBus mellan NetVSC i den Hyper-V-underordnade partitionen och NetVSP i den Hyper-V-överordnade partitionen.

VM-kö
En kö för mottagna data. Ett nätverkskort som stöder VMQ har maskinvara för att dirigera data till en VM-kö.

VMQ-filter
Ett filter för att testa inkommande data. Ett nätverkskort som stöder VMQ använder filter för att testa paketdata för att tilldela paketet till en kö.
