Komponenter för plotterdrivrutin

Viktig

Den moderna utskriftsplattformen är Windows bästa sätt att kommunicera med skrivare. Vi rekommenderar att du använder Microsofts IPP-drivrutin för inkorgsklass tillsammans med Print Support Apps (PSA) för att anpassa utskriftsupplevelsen i Windows 10 och 11 för enhetsutveckling av skrivare.

Mer information finns i designguiden för utskriftssupportapp v1 och v2.

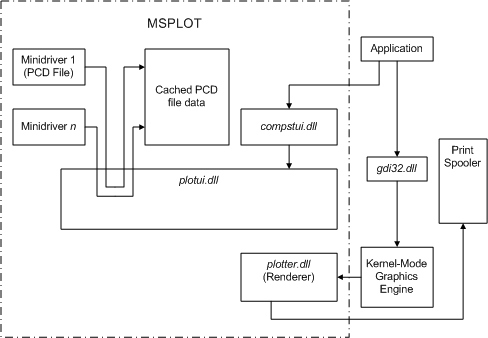

MSPlot-komponenter består av DLL:er och binära datafiler, enligt följande diagram.

Komponenter i diagrammet är:

Ansökan
Ett användarprogram som ger användarna utskriftsfunktioner.

gdi32.dll
DLL i användarläge som exporterar Win32 GDI-funktioner.

Kernel-Mode grafikmotor
NT-baserad verkställande kod för operativsystem som implementerar GDI-funktioner.

Mini-drivrutiner
MSPlot-minidrivrutiner (.pcd-filer).

Cachelagrade .pcd-fildata
Minidriverdata läst från .pcd-filer.

plotui.dll
Plotter-drivrutinsanvändargränssnittet DLL, vilket ger gemensam UI-kod för alla MSPlot-skrivare som stöds.

compstui.dll
CPSUI användargränssnitt för skrivare.

plotter.dll
Plotterdrivrutinsåtergivningsverktyget, som återger bilder och skickar bilddataströmmen till spoolern.
