Kom igång med MITT

Om du vill köra MITT-tester måste du installera MITT-inbyggd programvara på en ny MITT-tavla. De här stegen beskriver hur du uppdaterar MITT-inbyggd programvara och förbereder värddatorn för att köra MITT-tester.

Innan du börjar

• Ladda ned MITT-programvarupaketet
• Köp maskinvara för att använda MITT
• Vet hur du kör Windows-kommandogränssnittet med förhöjd behörighet. Installationen av testverktygen kräver ett förhöjt kommandofönster. För det fönstret kan du öppna ett kommandotolkfönster med alternativet Kör som administratör .

Datorkonfiguration för att köra MITT-tester

För att köra MITT-tester behöver du en dator som ska köras som värd och system under test (SUT).

• Datorn måste köra Windows 8.1-versionen av operativsystemet.
• Datorn måste ha MITT-programvarupaketet installerat.
• Datorn måste vara ansluten som ett mål till ett kernel-felsökningsprogram som körs på en separat dator. Mer information om hur du hämtar Windbg finns i Windows-felsökning.

Anmärkning

Windbg kan installeras som en fristående verktygsuppsättning.

Anmärkning

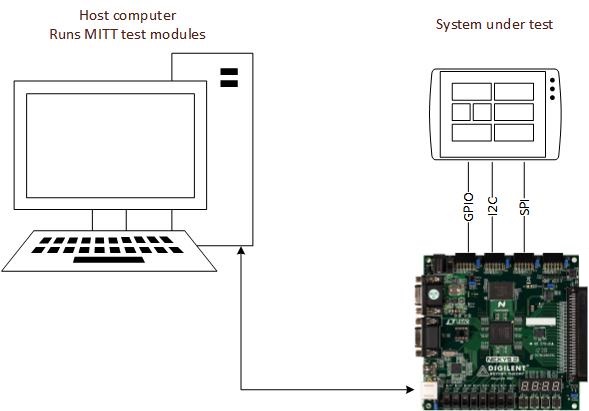

Om din SUT är en telefon måste värddatorn, SUT och MITT-kortet konfigureras enligt bilden.

Installera WDTF Runtime-biblioteket

För att köra MITT-testerna behöver du Windows Driver Test Framework (WDTF). När du installerar Windows Driver Kit (WDK) installeras körmiljön automatiskt. Följ stegen som beskrivs i WDTF Runtime Library för fullständiga installationsinstruktioner.

Nedladdningsplats: WDK- och WinDbg-nedladdningar

Körmiljön installeras på följande plats %ProgramFiles(x86)%\Windows Kits\8.1\Testing\Runtimes\TAEF

Systemet som testas måste vara anslutet till ett kernelfelsökare. Felsökningsverktyg installeras med WDK. Mer information finns i Felsökningsverktyg för Windows (WinDbg, KD, CDB, NTSD) och Windows-felsökning.

Installera MITT-inbyggd programvara

1. Anslut MITT-kortet till en USB 2.0-port på värddatorn. Vi rekommenderar att du använder rothubbens portar och undviker styrenheter med inbäddade hubbar.

2. Kontrollera att strömbrytaren (bredvid ljuduttaget) är aktiverad. Den röda strömlampan ska vara på.

3. Leta upp enhetsnoden i Enhetshanteraren.



4. Högerklicka på noden och välj Uppdatera drivrutinsprogramvara....

5. Välj Bläddra på datorn efter drivrutinsprogramvara i dialogrutan Uppdatera drivrutinsprogramvara .

6. Välj Låt mig välja från en lista över enhetsdrivrutiner på datorn.

7. Välj Visa alla enheter och klicka på Nästa på sidan Välj enhetstyp i listan nedan .

8. Klicka på Ha disk... på sidan Välj den enhetsdrivrutin som du vill installera för den här maskinvarusidan .

9. Bläddra till MITT-installationskatalogen (Program Files\MITT\<architecture> eller Program Files (x86)\MITT\<architecture>) i dialogrutan Installera från disk och klicka på Ok.

10. Under Tillverkare väljer du Microsoft. Under Modell väljer du USB MUTT DEFAULT i listan och klickar på Nästa.

11. Klicka på Ja och installera drivrutinen. Ignorera varningen om drivrutinen kan vara kompatibel med maskinvaran. Stäng den sista sidan.

12. Kör följande kommando i en kommandotolk från Program Files\MITT\<architecture>:

    MuttUtil.exe -List

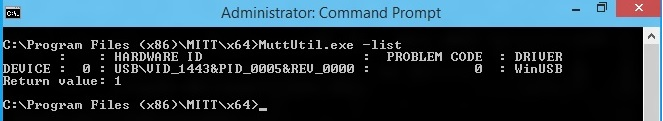

    Föregående utdata visar att WinUSB har laddats in som enhetsdrivrutin för kortet.

13. Det finns två separata chipar som kräver firmware på MITT-kortet. Använd MuttUtil för den här uppgiften. Kör det här kommandot:

    MuttUtil.exe – UpdateFirmware

    Om du använder FPGA-utvecklingskortet kan EEPROM ta upp till 5 minuter att programmera. MuttUtil jämför versionen av den inbyggda programvaran på tavlan med den inbyggda programvaran som finns i MuttUtil. Den inbyggda programvaran uppdateras endast om MuttUtil har nyare inbyggd programvara.

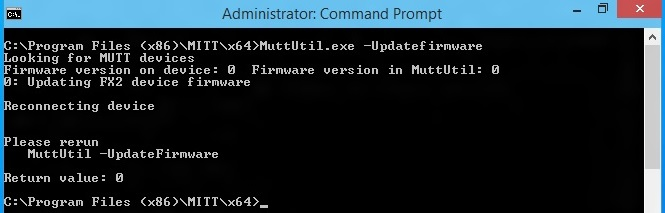

    Föregående resultat visar en lyckad installation av den första firmwarebilden.

14. Kör MuttUtil.exe – UpdateFirmware igen för det andra chipet när den första uppdateringen av inbyggd programvara är klar. Det andra chipets inbyggda programvara kan inte uppdateras förrän det första chipet har installerats.

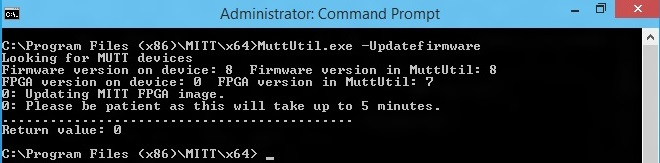

    Föregående utdata visar en lyckad installation av den andra firmware-bilden av MITT-programvaran. Lägg märke till de sju segmenten på MITT-tavlan. Du måste se 000X där X är den aktuella versionen av inbyggda MITT-programvaran.

Anmärkning

Alternativet UpdateFirmware kan inte återställa avbildningen av den inbyggda programvaran som är installerad på MITT-tavlan.

Om MuttUtil returnerar ett fel vid uppdatering eller installation av den inbyggda programvaran,

• Kontrollera om strömbrytaren på MITT-kortet är på. Om brädan är strömförsörjd kopplar du ur och ansluter USB-kabeln från brädet och kör kommandot igen.
• Om kommandona lyckas men det sju segmentet inte visar versionen av den inbyggda programvaran startar du om MITT-kortet genom att trycka på återställningsknappen eller koppla från och ansluta USB- och strömkablarna. Om det sju segmentet fortfarande inte visar versionen kör du kommandot igen.

Kända problem och lösningar

• Det rekommenderas inte att du ansluter MITT direkt till xHCI-rothubben på värddatorn. Testet kan hänga slumpmässigt med den konfigurationen. Som en lösning lägger du till en usb 2.0-hubb mellan xHCI-porten och MITT-kortet.
