Blickinteraktioner och ögonspårning i Windows-appar

Ögonspårningshjälte

Ge stöd för att spåra en användares blick, uppmärksamhet och närvaro baserat på deras ögons plats och rörelse.

Anmärkning

För blickindata i Windows Mixed Reality, se [Gaze]/windows/mixed-reality/mrtk-unity/features/input/gaze).

Viktiga API:er: Windows.Devices.Input.Preview, GazeDevicePreview, GazePointPreview, GazeInputSourcePreview

Översikt

Gaze input är ett kraftfullt sätt att interagera och använda Windows-program som är särskilt användbara som en hjälpmedelsteknik för användare med neuromuskulära sjukdomar (som ALS) och andra funktionshinder som involverar nedsatt muskel- eller nervfunktioner.

Dessutom erbjuder blickindata lika övertygande möjligheter för både spel (inklusive målförvärv och spårning) och traditionella produktivitetsprogram, kiosker och andra interaktiva scenarier där traditionella indataenheter (tangentbord, mus, touch) inte är tillgängliga eller där det kan vara användbart/användbart att frigöra användarens händer för andra uppgifter (till exempel att hålla shoppingväskor).

Anmärkning

Stöd för maskinvara för ögonspårning introducerades i Windows 10 Fall Creators Update tillsammans med Eye control, en inbyggd funktion som gör att du kan använda ögonen för att styra pekaren på skärmen, skriva med tangentbordet på skärmen och kommunicera med personer som använder text till tal. En uppsättning Windows Runtime-API:er (Windows.Devices.Input.Preview) för att skapa program som kan interagera med maskinvara för ögonspårning är tillgänglig med Windows 10 April 2018 Update (version 1803, version 17134) och senare.

Privatliv

På grund av potentiellt känsliga personliga data som samlas in av ögonspårningsenheter måste du deklarera gazeInput funktionen i appens manifest för ditt program (se följande installationsavsnitt ). När den deklareras uppmanar Windows automatiskt användare med en medgivandedialogruta (när appen först körs), där användaren måste bevilja behörighet för appen att kommunicera med ögonspårningsenheten och komma åt dessa data.

Om din app dessutom samlar in, lagrar eller överför ögonspårningsdata måste du beskriva detta i appens sekretesspolicy och följa alla andra krav för personlig information i apputvecklaravtalet och Microsoft Store-principerna.

Inställningar

Om du vill använda API:erna för blickindata i din Windows-app måste du:

  • Ange funktionen gazeInput i appmanifestet.

    Öppna filen Package.appxmanifest med Visual Studio-manifestdesignern eller lägg till funktionen manuellt genom att välja Visa kod och infoga följande DeviceCapability i Capabilities noden:

    <Capabilities>
   <DeviceCapability Name="gazeInput" />
</Capabilities>

  • En Windows-kompatibel ögonspårningsenhet som är ansluten till systemet (antingen inbyggd eller kringutrustning) och aktiverad.

    Se Komma igång med ögonkontroll i Windows 10 för en lista över enheter med ögonspårning som stöds.

Grundläggande ögonspårning

I det här exemplet visar vi hur du spårar användarens blick i en Windows-app och använder en tidsfunktion med grundläggande träfftestning för att visa hur väl de kan behålla blicken på ett specifikt element.

En liten ellips används för att visa var blickpunkten finns i programvyporten, medan en RadialProgressBar från Windows Community Toolkit placeras slumpmässigt på arbetsytan. När blickfokus identifieras i förloppsindikatorn startas en timer och förloppsindikatorn flyttas slumpmässigt på arbetsytan när förloppsindikatorn når 100%.

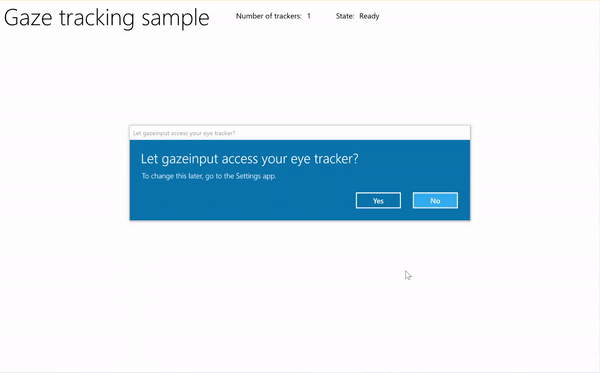

Blickspårning med timerexempel

Blickspårning med timerexempel

Ladda ned det här exemplet från Gaze-indataexemplet (basic)

  1. Först konfigurerar vi användargränssnittet (MainPage.xaml).

    <Page
    x:Class="gazeinput.MainPage"
    xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
    xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
    xmlns:local="using:gazeinput"
    xmlns:d="http://schemas.microsoft.com/expression/blend/2008"
    xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
    xmlns:controls="using:Microsoft.Toolkit.Uwp.UI.Controls"
    mc:Ignorable="d">

    <Grid Background="{ThemeResource ApplicationPageBackgroundThemeBrush}">
        <Grid x:Name="containerGrid">
            <Grid.RowDefinitions>
                <RowDefinition Height="Auto"/>
                <RowDefinition Height="*"/>
            </Grid.RowDefinitions>
            <StackPanel x:Name="HeaderPanel"
                    Orientation="Horizontal"
                    Grid.Row="0">
                <StackPanel.Transitions>
                    <TransitionCollection>
                        <AddDeleteThemeTransition/>
                    </TransitionCollection>
                </StackPanel.Transitions>
                <TextBlock x:Name="Header"
                       Text="Gaze tracking sample"
                       Style="{ThemeResource HeaderTextBlockStyle}"
                       Margin="10,0,0,0" />
                <TextBlock x:Name="TrackerCounterLabel"
                       VerticalAlignment="Center"
                       Style="{ThemeResource BodyTextBlockStyle}"
                       Text="Number of trackers: "
                       Margin="50,0,0,0"/>
                <TextBlock x:Name="TrackerCounter"
                       VerticalAlignment="Center"
                       Style="{ThemeResource BodyTextBlockStyle}"
                       Text="0"
                       Margin="10,0,0,0"/>
                <TextBlock x:Name="TrackerStateLabel"
                       VerticalAlignment="Center"
                       Style="{ThemeResource BodyTextBlockStyle}"
                       Text="State: "
                       Margin="50,0,0,0"/>
                <TextBlock x:Name="TrackerState"
                       VerticalAlignment="Center"
                       Style="{ThemeResource BodyTextBlockStyle}"
                       Text="n/a"
                       Margin="10,0,0,0"/>
            </StackPanel>
            <Canvas x:Name="gazePositionCanvas" Grid.Row="1">
                <controls:RadialProgressBar
                    x:Name="GazeRadialProgressBar"
                    Value="0"
                    Foreground="Blue"
                    Background="White"
                    Thickness="4"
                    Minimum="0"
                    Maximum="100"
                    Width="100"
                    Height="100"
                    Outline="Gray"
                    Visibility="Collapsed"/>
                <Ellipse
                    x:Name="eyeGazePositionEllipse"
                    Width="20" Height="20"
                    Fill="Blue"
                    Opacity="0.5"
                    Visibility="Collapsed">
                </Ellipse>
            </Canvas>
        </Grid>
    </Grid>
</Page>

  2. Därefter initierar vi vår app.

    I det här kodfragmentet deklarerar vi våra globala objekt och åsidosätter OnNavigatedTo-sidhändelsen för att starta vår gaze device watcher och OnNavigatedFrom-sidhändelsen för att stoppa vår gaze device watcher.

    using System;
using Windows.Devices.Input.Preview;
using Windows.UI.Xaml.Controls;
using Windows.UI.Xaml;
using Windows.Foundation;
using System.Collections.Generic;
using Windows.UI.Xaml.Media;
using Windows.UI.Xaml.Navigation;

namespace gazeinput
{
    public sealed partial class MainPage : Page
    {
        /// <summary>
        /// Reference to the user's eyes and head as detected
        /// by the eye-tracking device.
        /// </summary>
        private GazeInputSourcePreview gazeInputSource;

        /// <summary>
        /// Dynamic store of eye-tracking devices.
        /// </summary>
        /// <remarks>
        /// Receives event notifications when a device is added, removed,
        /// or updated after the initial enumeration.
        /// </remarks>
        private GazeDeviceWatcherPreview gazeDeviceWatcher;

        /// <summary>
        /// Eye-tracking device counter.
        /// </summary>
        private int deviceCounter = 0;

        /// <summary>
        /// Timer for gaze focus on RadialProgressBar.
        /// </summary>
        DispatcherTimer timerGaze = new DispatcherTimer();

        /// <summary>
        /// Tracker used to prevent gaze timer restarts.
        /// </summary>
        bool timerStarted = false;

        /// <summary>
        /// Initialize the app.
        /// </summary>
        public MainPage()
        {
            InitializeComponent();
        }

        /// <summary>
        /// Override of OnNavigatedTo page event starts GazeDeviceWatcher.
        /// </summary>
        /// <param name="e">Event args for the NavigatedTo event</param>
        protected override void OnNavigatedTo(NavigationEventArgs e)
        {
            // Start listening for device events on navigation to eye-tracking page.
            StartGazeDeviceWatcher();
        }

        /// <summary>
        /// Override of OnNavigatedFrom page event stops GazeDeviceWatcher.
        /// </summary>
        /// <param name="e">Event args for the NavigatedFrom event</param>
        protected override void OnNavigatedFrom(NavigationEventArgs e)
        {
            // Stop listening for device events on navigation from eye-tracking page.
            StopGazeDeviceWatcher();
        }
    }
}

  3. Därefter lägger vi till våra övervakningsmetoder för blickenheter.

    I StartGazeDeviceWatcheranropar vi CreateWatcher och deklarerar händelselyssnare för ögonspårningsenheter (DeviceAdded, DeviceUpdated och DeviceRemoved).

    I DeviceAddedkontrollerar vi tillståndet för ögonspårningsenheten. Om det är en fungerande enhet ökar vi antalet enheter och aktiverar blickspårning. Mer information finns i nästa steg.

    I DeviceUpdatedaktiverar vi även blickspårning eftersom den här händelsen utlöses om en enhet omkalibreras.

    I DeviceRemovedminskar vi enhetsräknaren och tar bort enhetshändelsehanterarna.

    I StopGazeDeviceWatcher stänger vi av bevakaren för blickenheten.

    /// <summary>
    /// Start gaze watcher and declare watcher event handlers.
    /// </summary>
    private void StartGazeDeviceWatcher()
    {
        if (gazeDeviceWatcher == null)
        {
            gazeDeviceWatcher = GazeInputSourcePreview.CreateWatcher();
            gazeDeviceWatcher.Added += this.DeviceAdded;
            gazeDeviceWatcher.Updated += this.DeviceUpdated;
            gazeDeviceWatcher.Removed += this.DeviceRemoved;
            gazeDeviceWatcher.Start();
        }
    }

    /// <summary>
    /// Shut down gaze watcher and stop listening for events.
    /// </summary>
    private void StopGazeDeviceWatcher()
    {
        if (gazeDeviceWatcher != null)
        {
            gazeDeviceWatcher.Stop();
            gazeDeviceWatcher.Added -= this.DeviceAdded;
            gazeDeviceWatcher.Updated -= this.DeviceUpdated;
            gazeDeviceWatcher.Removed -= this.DeviceRemoved;
            gazeDeviceWatcher = null;
        }
    }

    /// <summary>
    /// Eye-tracking device connected (added, or available when watcher is initialized).
    /// </summary>
    /// <param name="sender">Source of the device added event</param>
    /// <param name="e">Event args for the device added event</param>
    private void DeviceAdded(GazeDeviceWatcherPreview source,
        GazeDeviceWatcherAddedPreviewEventArgs args)
    {
        if (IsSupportedDevice(args.Device))
        {
            deviceCounter++;
            TrackerCounter.Text = deviceCounter.ToString();
        }
        // Set up gaze tracking.
        TryEnableGazeTrackingAsync(args.Device);
    }

    /// <summary>
    /// Initial device state might be uncalibrated,
    /// but device was subsequently calibrated.
    /// </summary>
    /// <param name="sender">Source of the device updated event</param>
    /// <param name="e">Event args for the device updated event</param>
    private void DeviceUpdated(GazeDeviceWatcherPreview source,
        GazeDeviceWatcherUpdatedPreviewEventArgs args)
    {
        // Set up gaze tracking.
        TryEnableGazeTrackingAsync(args.Device);
    }

    /// <summary>
    /// Handles disconnection of eye-tracking devices.
    /// </summary>
    /// <param name="sender">Source of the device removed event</param>
    /// <param name="e">Event args for the device removed event</param>
    private void DeviceRemoved(GazeDeviceWatcherPreview source,
        GazeDeviceWatcherRemovedPreviewEventArgs args)
    {
        // Decrement gaze device counter and remove event handlers.
        if (IsSupportedDevice(args.Device))
        {
            deviceCounter--;
            TrackerCounter.Text = deviceCounter.ToString();

            if (deviceCounter == 0)
            {
                gazeInputSource.GazeEntered -= this.GazeEntered;
                gazeInputSource.GazeMoved -= this.GazeMoved;
                gazeInputSource.GazeExited -= this.GazeExited;
            }
        }
    }

  1. Här kontrollerar vi om enheten är livskraftig i IsSupportedDevice och i så fall försöker aktivera blickspårning i TryEnableGazeTrackingAsync.

    I TryEnableGazeTrackingAsyncdeklarerar vi händelsehanterare för blick och anropar GazeInputSourcePreview.GetForCurrentView() för att hämta en referens till indatakällan (detta måste anropas i användargränssnittstråden, se Håll UI-tråden responsiv).

    Anmärkning

    Du bör bara anropa GazeInputSourcePreview.GetForCurrentView() när en kompatibel enhet för ögonspårning är ansluten och krävs av ditt program. I annat fall är medgivandedialogrutan onödig.

    /// <summary>
    /// Initialize gaze tracking.
    /// </summary>
    /// <param name="gazeDevice"></param>
    private async void TryEnableGazeTrackingAsync(GazeDevicePreview gazeDevice)
    {
        // If eye-tracking device is ready, declare event handlers and start tracking.
        if (IsSupportedDevice(gazeDevice))
        {
            timerGaze.Interval = new TimeSpan(0, 0, 0, 0, 20);
            timerGaze.Tick += TimerGaze_Tick;

            SetGazeTargetLocation();

            // This must be called from the UI thread.
            gazeInputSource = GazeInputSourcePreview.GetForCurrentView();

            gazeInputSource.GazeEntered += GazeEntered;
            gazeInputSource.GazeMoved += GazeMoved;
            gazeInputSource.GazeExited += GazeExited;
        }
        // Notify if device calibration required.
        else if (gazeDevice.ConfigurationState ==
                    GazeDeviceConfigurationStatePreview.UserCalibrationNeeded ||
                    gazeDevice.ConfigurationState ==
                    GazeDeviceConfigurationStatePreview.ScreenSetupNeeded)
        {
            // Device isn't calibrated, so invoke the calibration handler.
            System.Diagnostics.Debug.WriteLine(
                "Your device needs to calibrate. Please wait for it to finish.");
            await gazeDevice.RequestCalibrationAsync();
        }
        // Notify if device calibration underway.
        else if (gazeDevice.ConfigurationState ==
            GazeDeviceConfigurationStatePreview.Configuring)
        {
            // Device is currently undergoing calibration.
            // A device update is sent when calibration complete.
            System.Diagnostics.Debug.WriteLine(
                "Your device is being configured. Please wait for it to finish");
        }
        // Device is not viable.
        else if (gazeDevice.ConfigurationState == GazeDeviceConfigurationStatePreview.Unknown)
        {
            // Notify if device is in unknown state.
            // Reconfigure/recalbirate the device.
            System.Diagnostics.Debug.WriteLine(
                "Your device is not ready. Please set up your device or reconfigure it.");
        }
    }

    /// <summary>
    /// Check if eye-tracking device is viable.
    /// </summary>
    /// <param name="gazeDevice">Reference to eye-tracking device.</param>
    /// <returns>True, if device is viable; otherwise, false.</returns>
    private bool IsSupportedDevice(GazeDevicePreview gazeDevice)
    {
        TrackerState.Text = gazeDevice.ConfigurationState.ToString();
        return (gazeDevice.CanTrackEyes &&
                    gazeDevice.ConfigurationState ==
                    GazeDeviceConfigurationStatePreview.Ready);
    }

  1. Därefter konfigurerar vi händelsehanterare för ögonrörelser.

    Vi visar och döljer blickspårningsellipsen i GazeEnteredGazeExitedrespektive .

    I GazeMovedflyttar vi vår ellips för blickspårning baserat på EyeGazePosition som tillhandahålls av CurrentPoint för GazeEnteredPreviewEventArgs. Vi hanterar även blickfokustimern på RadialProgressBar, som utlöser ompositionering av förloppsindikatorn. Mer information finns i nästa steg.

    /// <summary>
/// GazeEntered handler.
/// </summary>
/// <param name="sender">Source of the gaze entered event</param>
/// <param name="e">Event args for the gaze entered event</param>
private void GazeEntered(
    GazeInputSourcePreview sender,
    GazeEnteredPreviewEventArgs args)
{
    // Show ellipse representing gaze point.
    eyeGazePositionEllipse.Visibility = Visibility.Visible;

    // Mark the event handled.
    args.Handled = true;
}

/// <summary>
/// GazeExited handler.
/// Call DisplayRequest.RequestRelease to conclude the
/// RequestActive called in GazeEntered.
/// </summary>
/// <param name="sender">Source of the gaze exited event</param>
/// <param name="e">Event args for the gaze exited event</param>
private void GazeExited(
    GazeInputSourcePreview sender,
    GazeExitedPreviewEventArgs args)
{
    // Hide gaze tracking ellipse.
    eyeGazePositionEllipse.Visibility = Visibility.Collapsed;

    // Mark the event handled.
    args.Handled = true;
}

/// <summary>
/// GazeMoved handler translates the ellipse on the canvas to reflect gaze point.
/// </summary>
/// <param name="sender">Source of the gaze moved event</param>
/// <param name="e">Event args for the gaze moved event</param>
private void GazeMoved(GazeInputSourcePreview sender, GazeMovedPreviewEventArgs args)
{
    // Update the position of the ellipse corresponding to gaze point.
    if (args.CurrentPoint.EyeGazePosition != null)
    {
        double gazePointX = args.CurrentPoint.EyeGazePosition.Value.X;
        double gazePointY = args.CurrentPoint.EyeGazePosition.Value.Y;

        double ellipseLeft =
            gazePointX -
            (eyeGazePositionEllipse.Width / 2.0f);
        double ellipseTop =
            gazePointY -
            (eyeGazePositionEllipse.Height / 2.0f) -
            (int)Header.ActualHeight;

        // Translate transform for moving gaze ellipse.
        TranslateTransform translateEllipse = new TranslateTransform
        {
            X = ellipseLeft,
            Y = ellipseTop
        };

        eyeGazePositionEllipse.RenderTransform = translateEllipse;

        // The gaze point screen location.
        Point gazePoint = new Point(gazePointX, gazePointY);

        // Basic hit test to determine if gaze point is on progress bar.
        bool hitRadialProgressBar =
            DoesElementContainPoint(
                gazePoint,
                GazeRadialProgressBar.Name,
                GazeRadialProgressBar);

        // Use progress bar thickness for visual feedback.
        if (hitRadialProgressBar)
        {
            GazeRadialProgressBar.Thickness = 10;
        }
        else
        {
            GazeRadialProgressBar.Thickness = 4;
        }

        // Mark the event handled.
        args.Handled = true;
    }
}

  2. Här är slutligen de metoder som används för att hantera blickfokustimern för den här appen.

    DoesElementContainPoint kontrollerar om blickpekaren är över förloppsindikatorn. I så fall startar systemet ettidsmätaren och ökar framstegsindikatorn vid varje tidsmätartick.

    SetGazeTargetLocation anger den ursprungliga platsen för förloppsindikatorn och, om förloppsindikatorn blir klar (beroende på blickens fokustimer), flyttas förloppsindikatorn till en slumpmässig plats.

    /// <summary>
/// Return whether the gaze point is over the progress bar.
/// </summary>
/// <param name="gazePoint">The gaze point screen location</param>
/// <param name="elementName">The progress bar name</param>
/// <param name="uiElement">The progress bar UI element</param>
/// <returns></returns>
private bool DoesElementContainPoint(
    Point gazePoint, string elementName, UIElement uiElement)
{
    // Use entire visual tree of progress bar.
    IEnumerable<UIElement> elementStack =
        VisualTreeHelper.FindElementsInHostCoordinates(gazePoint, uiElement, true);
    foreach (UIElement item in elementStack)
    {
        //Cast to FrameworkElement and get element name.
        if (item is FrameworkElement feItem)
        {
            if (feItem.Name.Equals(elementName))
            {
                if (!timerStarted)
                {
                    // Start gaze timer if gaze over element.
                    timerGaze.Start();
                    timerStarted = true;
                }
                return true;
            }
        }
    }

    // Stop gaze timer and reset progress bar if gaze leaves element.
    timerGaze.Stop();
    GazeRadialProgressBar.Value = 0;
    timerStarted = false;
    return false;
}

/// <summary>
/// Tick handler for gaze focus timer.
/// </summary>
/// <param name="sender">Source of the gaze entered event</param>
/// <param name="e">Event args for the gaze entered event</param>
private void TimerGaze_Tick(object sender, object e)
{
    // Increment progress bar.
    GazeRadialProgressBar.Value += 1;

    // If progress bar reaches maximum value, reset and relocate.
    if (GazeRadialProgressBar.Value == 100)
    {
        SetGazeTargetLocation();
    }
}

/// <summary>
/// Set/reset the screen location of the progress bar.
/// </summary>
private void SetGazeTargetLocation()
{
    // Ensure the gaze timer restarts on new progress bar location.
    timerGaze.Stop();
    timerStarted = false;

    // Get the bounding rectangle of the app window.
    Rect appBounds = Windows.UI.ViewManagement.ApplicationView.GetForCurrentView().VisibleBounds;

    // Translate transform for moving progress bar.
    TranslateTransform translateTarget = new TranslateTransform();

    // Calculate random location within gaze canvas.
        Random random = new Random();
        int randomX =
            random.Next(
                0,
                (int)appBounds.Width - (int)GazeRadialProgressBar.Width);
        int randomY =
            random.Next(
                0,
                (int)appBounds.Height - (int)GazeRadialProgressBar.Height - (int)Header.ActualHeight);

    translateTarget.X = randomX;
    translateTarget.Y = randomY;

    GazeRadialProgressBar.RenderTransform = translateTarget;

    // Show progress bar.
    GazeRadialProgressBar.Visibility = Visibility.Visible;
    GazeRadialProgressBar.Value = 0;
}

Se även

Resurser

Ämnesexempel

  • Last updated on
