ปรับใช้รูปภาพคอนเทนเนอร์กับบริการ Azure Kubernetes
ในหน่วยนี้ คุณปรับใช้รูปภาพคอนเทนเนอร์กับ Azure Kubernetes Service (AKS) ด้วย AKS คุณสามารถกําหนดค่าคลัสเตอร์ Kubernetes ของคุณให้ทํางานในสถานะที่ต้องการผ่าน การปรับใช้ซึ่งเป็นกระบวนการของการจัดหาการอัปเดตที่เปิดเผยไปยัง pods และ ReplicaSets การประกาศของรัฐนี้ได้รับการจัดการในไฟล์ YAML ที่แสดงอยู่ และตัวควบคุม Kubernetes จะเปลี่ยนสถานะปัจจุบันเป็นสถานะที่ประกาศเมื่อได้รับคําแนะนํา คุณสร้างไฟล์ รายชื่อ deployment.yml และแนะนําอินสแตนซ์ AKS ของคุณให้ทํางานในสถานะที่ต้องการด้วย pods ที่กําหนดค่าเพื่อดึงและเรียกใช้ flightbookingsystemsample รูปภาพคอนเทนเนอร์ที่มีอยู่ในรีจิสทรีคอนเทนเนอร์ Azure ที่คุณส่งในหน่วยก่อนหน้า หากไม่มีไฟล์แสดงรายการนี้ คุณต้องสร้าง อัปเดต และลบ pods ด้วยตนเองแทนที่จะให้ Kubernetes เปลี่ยนกระบวนการ
โน้ต
ถ้าเซสชันของคุณได้แจกแจงแล้ว หรือคุณกําลังทําขั้นตอนนี้ณ จุดเวลาอื่นหรือจาก CLI อื่น คุณอาจต้องเริ่มต้นตัวแปรสภาพแวดล้อมของคุณใหม่และตรวจสอบสิทธิ์ใหม่โดยใช้คําสั่งต่อไปนี้:
export AZ_RESOURCE_GROUP=java-containerization-demo-rg
export AZ_CONTAINER_REGISTRY=<your-container-registry>
export AZ_KUBERNETES_CLUSTER=java-containerization-demo-aks
export AZ_LOCATION=<your-Azure-region>
export AZ_KUBERNETES_CLUSTER_DNS_PREFIX=<your-unique-DNS-prefix-to-access-your-AKS-cluster>
az login
az acr login --name $AZ_CONTAINER_REGISTRY
ปรับใช้รูปภาพคอนเทนเนอร์
ในตอนนี้ คุณปรับใช้ flightbookingsystemsample รูปภาพคอนเทนเนอร์กับคลัสเตอร์ AKS ของคุณ ภายในโฟลเดอร์รูทของโครงการ Flight-Booking-System-JavaServlets_App/Project/Airlines สร้างไฟล์ที่ชื่อ ว่า deployment.yml โดยใช้คําสั่งต่อไปนี้:
vi deployment.yml
เพิ่มเนื้อหาต่อไปนี้ลงใน deployment.yml จากนั้นบันทึกและออก ตรวจสอบให้แน่ใจว่าได้แทนที่ตัว <AZ_CONTAINER_REGISTRY> ยึดด้วยค่าของ AZ_CONTAINER_REGISTRY ค่าตัวแปรสภาพแวดล้อมที่คุณตั้งค่าก่อนหน้านี้ เมื่อต้องการบันทึกและออก ให้กด ESC ให้พิมพ์ :wq! แล้วกด Enter
apiVersion: apps/v1
kind: Deployment
metadata:
name: flightbookingsystemsample
spec:
replicas: 1
selector:
matchLabels:
app: flightbookingsystemsample
template:
metadata:
labels:
app: flightbookingsystemsample
spec:
containers:
- name: flightbookingsystemsample
image: <AZ_CONTAINER_REGISTRY>.azurecr.io/flightbookingsystemsample:latest
resources:
requests:
cpu: "1"
memory: "1Gi"
limits:
cpu: "2"
memory: "2Gi"
ports:
- containerPort: 8080
---
apiVersion: v1
kind: Service
metadata:
name: flightbookingsystemsample
spec:
type: LoadBalancer
ports:
- port: 8080
targetPort: 8080
selector:
app: flightbookingsystemsample
โน้ต
อีกทางหนึ่งคือ คุณสามารถใช้ไฟล์ deployment_solution.yml ในโฟลเดอร์รากของโครงการของคุณ ซึ่งประกอบด้วยเนื้อหาที่คุณต้องการ คุณอาจพบว่าเป็นการง่ายกว่าที่จะเปลี่ยนชื่อหรืออัปเดตเนื้อหาของไฟล์นั้น
ใน deployment.yml ก่อนหน้า ไฟล์ประกอบด้วยการปรับใช้และบริการ การปรับใช้ถูกใช้เพื่อจัดการชุด pods และบริการถูกใช้เพื่ออนุญาตการเข้าถึงเครือข่ายไปยัง pods Pods ได้รับการกําหนดค่าให้ดึงรูปภาพ <AZ_CONTAINER_REGISTRY>.azurecr.io/flightbookingsystemsample:latestเดียวจาก Azure Container Registry บริการถูกกําหนดค่าให้อนุญาตการรับส่งข้อมูล HTTP pod ขาเข้าไปยังพอร์ต 8080 คล้ายกับวิธีที่คุณเรียกใช้รูปภาพคอนเทนเนอร์ภายในเครื่องด้วย -p อาร์กิวเมนต์พอร์ต
ถ้าการปรับใช้สําเร็จ ตอนนี้คุณมีคลัสเตอร์ AKS กําหนดค่า Azure CLI ของคุณเพื่อเข้าถึงคลัสเตอร์ AKS ของคุณ kubectl ผ่านคําสั่ง ติดตั้ง kubectl ภายในเครื่องโดยใช้คําสั่งต่อไปนี้:
az aks install-cli
กําหนดค่า kubectl เพื่อเชื่อมต่อกับคลัสเตอร์ AKS ของคุณ โดยใช้คําสั่งต่อไปนี้:
az aks get-credentials \
--resource-group $AZ_RESOURCE_GROUP \
--name $AZ_KUBERNETES_CLUSTER
เอาต์พุตต่อไปนี้เป็นเรื่องปกติ:
Merged AZ_KUBERNETES_CLUSTER as current context in ~/.kube/config
ใช้ AKS เพื่อนําการเปลี่ยนแปลง deployment.yml ไปใช้กับคลัสเตอร์ของคุณโดยใช้คําสั่งต่อไปนี้:
kubectl apply -f deployment.yml
เอาต์พุตต่อไปนี้เป็นเรื่องปกติ:
deployment.apps/flightbookingsystemsample created
service/flightbookingsystemsample created
ตรวจสอบสถานะของการปรับใช้โดยใช้คําสั่งต่อไปนี้:
kubectl get all
เอาต์พุตต่อไปนี้เป็นเรื่องปกติ:
kubectl get all
NAME READY STATUS RESTARTS AGE
pod/flightbookingsystemsample-b7fd6684f-4j8vf 1/1 Running 0 37s
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
service/flightbookingsystemsample LoadBalancer 10.0.62.153 <external-IP> 8080:30534/TCP 37s
service/kubernetes ClusterIP 10.0.0.1 <none> 443/TCP 11h
NAME READY UP-TO-DATE AVAILABLE AGE
deployment.apps/flightbookingsystemsample 1/1 1 1 37s
NAME DESIRED CURRENT READY AGE
replicaset.apps/flightbookingsystemsample-b7fd6684f 1 1 1 37s
ถ้าสถานะ POD ของคุณ Runningจะสามารถเข้าถึงแอปได้ ดูบันทึกแอปภายในแต่ละ pod โดยใช้คําสั่งต่อไปนี้:
kubectl logs pod/flightbookingsystemsample-<pod-identifier-from-your-running-pod>
เอาต์พุตต่อไปนี้เป็นเรื่องปกติ:
kubectl logs pod/flightbookingsystemsample-b7fd6684f-4j8vf
15-Nov-2024 12:31:51.208 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Server version name: Apache Tomcat/10.1.33
15-Nov-2024 12:31:51.211 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Server built: Nov 7 2024 22:28:55 UTC
15-Nov-2024 12:31:51.212 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Server version number: 10.1.33.0
15-Nov-2024 12:31:51.212 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log OS Name: Linux
15-Nov-2024 12:31:51.212 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log OS Version: 5.15.0-1074-azure
15-Nov-2024 12:31:51.212 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Architecture: amd64
15-Nov-2024 12:31:51.216 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Java Home: /usr/lib/jvm/msopenjdk-17
15-Nov-2024 12:31:51.216 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log JVM Version: 17.0.13+11-LTS
15-Nov-2024 12:31:51.216 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log JVM Vendor: Microsoft
15-Nov-2024 12:31:51.216 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log CATALINA_BASE: /usr/local/tomcat
15-Nov-2024 12:31:51.216 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log CATALINA_HOME: /usr/local/tomcat
15-Nov-2024 12:31:51.226 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Command line argument: -Djava.util.logging.config.file=/usr/local/tomcat/conf/logging.properties
15-Nov-2024 12:31:51.226 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Command line argument: -Djava.util.logging.manager=org.apache.juli.ClassLoaderLogManager
15-Nov-2024 12:31:51.227 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Command line argument: -Djdk.tls.ephemeralDHKeySize=2048
15-Nov-2024 12:31:51.227 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Command line argument: -Djava.protocol.handler.pkgs=org.apache.catalina.webresources
15-Nov-2024 12:31:51.227 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Command line argument: -Dorg.apache.catalina.security.SecurityListener.UMASK=0027
15-Nov-2024 12:31:51.227 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Command line argument: --add-opens=java.base/java.lang=ALL-UNNAMED
15-Nov-2024 12:31:51.228 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Command line argument: --add-opens=java.base/java.io=ALL-UNNAMED
15-Nov-2024 12:31:51.228 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Command line argument: --add-opens=java.base/java.util=ALL-UNNAMED
15-Nov-2024 12:31:51.228 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Command line argument: --add-opens=java.base/java.util.concurrent=ALL-UNNAMED
15-Nov-2024 12:31:51.229 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Command line argument: --add-opens=java.rmi/sun.rmi.transport=ALL-UNNAMED
15-Nov-2024 12:31:51.229 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Command line argument: -Dcatalina.base=/usr/local/tomcat
15-Nov-2024 12:31:51.229 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Command line argument: -Dcatalina.home=/usr/local/tomcat
15-Nov-2024 12:31:51.229 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Command line argument: -Djava.io.tmpdir=/usr/local/tomcat/temp
15-Nov-2024 12:31:51.231 INFO [main] org.apache.catalina.core.AprLifecycleListener.lifecycleEvent The Apache Tomcat Native library which allows using OpenSSL was not found on the java.library.path: [/usr/java/packages/lib:/usr/lib64:/lib64:/lib:/usr/lib]
15-Nov-2024 12:31:51.565 INFO [main] org.apache.coyote.AbstractProtocol.init Initializing ProtocolHandler ["http-nio-8080"]
15-Nov-2024 12:31:51.602 INFO [main] org.apache.catalina.startup.Catalina.load Server initialization in [616] milliseconds
15-Nov-2024 12:31:51.658 INFO [main] org.apache.catalina.core.StandardService.startInternal Starting service [Catalina]
15-Nov-2024 12:31:51.659 INFO [main] org.apache.catalina.core.StandardEngine.startInternal Starting Servlet engine: [Apache Tomcat/10.1.33]
15-Nov-2024 12:31:51.689 INFO [main] org.apache.catalina.startup.HostConfig.deployWAR Deploying web application archive [/usr/local/tomcat/webapps/AirlinesReservationSample.war]
15-Nov-2024 12:31:53.264 INFO [main] org.apache.jasper.servlet.TldScanner.scanJars At least one JAR was scanned for TLDs yet contained no TLDs. Enable debug logging for this logger for a complete list of JARs that were scanned but no TLDs were found in them. Skipping unneeded JARs during scanning can improve startup time and JSP compilation time.
15-Nov-2024 12:31:55.155 INFO [main] com.sun.xml.ws.server.MonitorBase.createRoot Metro monitoring rootname successfully set to: com.sun.metro:pp=/,type=WSEndpoint,name=/AirlinesReservationSample-PriceAndSeats-PriceAndSeatsPort
15-Nov-2024 12:31:55.347 INFO [main] com.sun.xml.ws.transport.http.servlet.WSServletDelegate.<init> WSSERVLET14: XML-WS servlet initializing
WARNING:Error in the metadata of the table SEATS: table's row count in the metadata is 5 but 6 records have been found and loaded by UCanAccess. All will work fine, but it's better to repair your database.
15-Nov-2024 12:31:56.248 INFO [main] com.sun.xml.ws.transport.http.servlet.WSServletContextListener.contextInitialized WSSERVLET12: XML-WS context listener initializing
15-Nov-2024 12:31:56.249 INFO [main] com.sun.xml.ws.transport.http.servlet.WSServletContextListener.contextInitialized WSSERVLET12: XML-WS context listener initializing
15-Nov-2024 12:31:56.284 INFO [main] org.apache.catalina.startup.HostConfig.deployWAR Deployment of web application archive [/usr/local/tomcat/webapps/AirlinesReservationSample.war] has finished in [4,595] ms
15-Nov-2024 12:31:56.285 INFO [main] org.apache.catalina.startup.HostConfig.deployDirectory Deploying web application directory [/usr/local/tomcat/webapps/docs]
15-Nov-2024 12:31:56.315 INFO [main] org.apache.catalina.startup.HostConfig.deployDirectory Deployment of web application directory [/usr/local/tomcat/webapps/docs] has finished in [30] ms
15-Nov-2024 12:31:56.316 INFO [main] org.apache.catalina.startup.HostConfig.deployDirectory Deploying web application directory [/usr/local/tomcat/webapps/examples]
15-Nov-2024 12:31:56.439 INFO [main] org.apache.catalina.startup.HostConfig.deployDirectory Deployment of web application directory [/usr/local/tomcat/webapps/examples] has finished in [123] ms
15-Nov-2024 12:31:56.440 INFO [main] org.apache.catalina.startup.HostConfig.deployDirectory Deploying web application directory [/usr/local/tomcat/webapps/manager]
15-Nov-2024 12:31:56.456 INFO [main] org.apache.catalina.startup.HostConfig.deployDirectory Deployment of web application directory [/usr/local/tomcat/webapps/manager] has finished in [16] ms
15-Nov-2024 12:31:56.457 INFO [main] org.apache.catalina.startup.HostConfig.deployDirectory Deploying web application directory [/usr/local/tomcat/webapps/ROOT]
15-Nov-2024 12:31:56.468 INFO [main] org.apache.catalina.startup.HostConfig.deployDirectory Deployment of web application directory [/usr/local/tomcat/webapps/ROOT] has finished in [11] ms
15-Nov-2024 12:31:56.468 INFO [main] org.apache.catalina.startup.HostConfig.deployDirectory Deploying web application directory [/usr/local/tomcat/webapps/host-manager]
15-Nov-2024 12:31:56.481 INFO [main] org.apache.catalina.startup.HostConfig.deployDirectory Deployment of web application directory [/usr/local/tomcat/webapps/host-manager] has finished in [13] ms
15-Nov-2024 12:31:56.484 INFO [main] org.apache.coyote.AbstractProtocol.start Starting ProtocolHandler ["http-nio-8080"]
15-Nov-2024 12:31:56.501 INFO [main] org.apache.catalina.startup.Catalina.start Server startup in [4897] milliseconds
EXTERNAL-IPใช้ จากผลลัพธ์ของคุณkubectl get services flightbookingsystemsampleเพื่อเข้าถึงแอปที่ทํางานอยู่ภายใน AKS เอาต์พุตต่อไปนี้เป็นเรื่องปกติ:
kubectl get services flightbookingsystemsample
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
flightbookingsystemsample LoadBalancer 10.0.62.153 <external-IP> 8080:30534/TCP 3m28s
โน้ต
แทนที่ที่อยู่ <external-IP> IP ใน URL ต่อไปนี้ด้วยค่าของคุณ EXTERNAL-IP จากคําสั่งที่คุณดําเนินการก่อนหน้านี้:

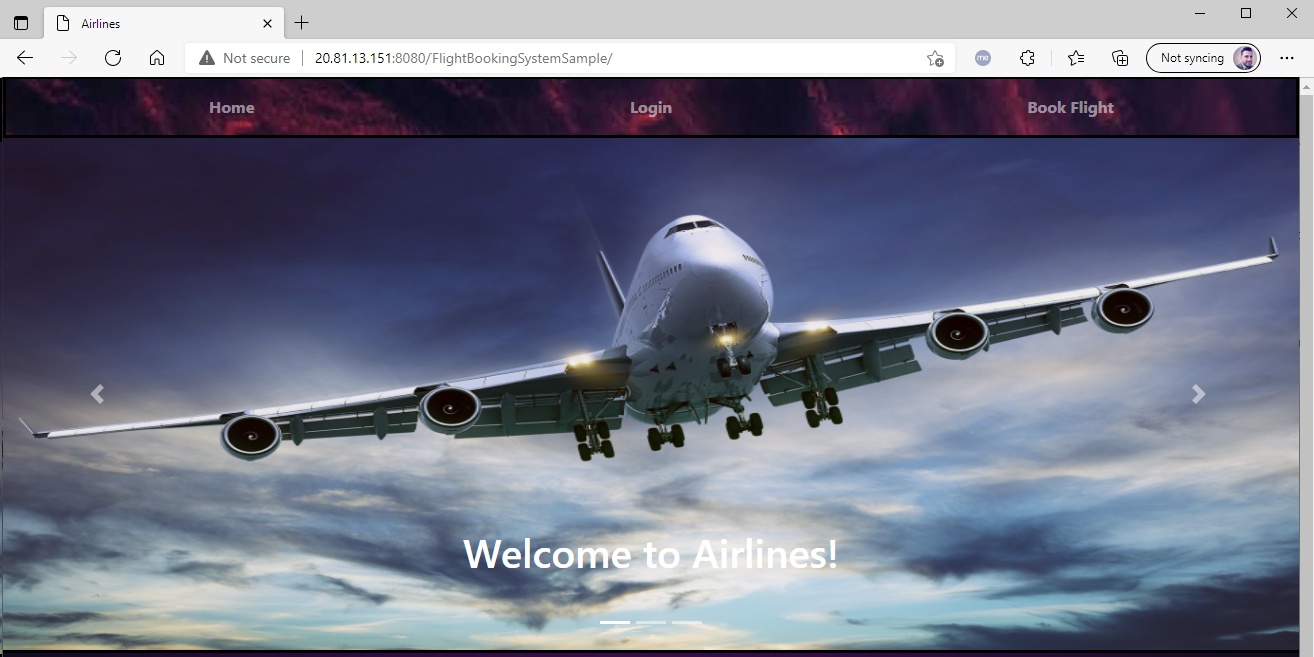

เปิดเบราว์เซอร์และไปที่หน้า Landing Page ตัวอย่างการจองเที่ยวบินที่http://<external-IP>:8080/AirlinesReservationSample/ เบราว์เซอร์ของคุณควรมีลักษณะคล้ายกับสกรีนช็อตต่อไปนี้:
คุณสามารถเลือกที่จะลงชื่อเข้าใช้ด้วยผู้ใช้ทุกคนจาก tomcat-users.xml - ตัวอย่างเช่น someuser@azure.com: password
ล้างแหล่งข้อมูล
ทรัพยากรที่คุณสร้างขึ้นในโมดูลนี้อาจมีค่าใช้จ่ายต่อเนื่อง เมื่อต้องการล้างทรัพยากร ให้ลบกลุ่มทรัพยากรที่มีทรัพยากรดังกล่าวโดยใช้คําสั่งต่อไปนี้:
az group delete --name $AZ_RESOURCE_GROUP
