Azure Depolama hesabındaki görüntüyü kullanarak Azure Stack HCI VM görüntüsü oluşturma

Şunlar için geçerlidir: Azure Stack HCI, sürüm 23H2

Bu makalede, Azure Depolama hesabından alınan kaynak görüntüleri kullanarak Azure Stack HCI'niz için sanal makine (VM) görüntülerinin nasıl oluşturulacağı açıklanır. Azure portalını veya Azure CLI'yi kullanarak VM görüntüleri oluşturabilir ve ardından bu VM görüntülerini kullanarak Azure Stack HCI'nizde Arc VM'leri oluşturabilirsiniz.

Önkoşullar

Başlamadan önce aşağıdaki önkoşulların tamamlandığından emin olun.

Azure CLI

• Önkoşulları gözden geçirip tamamladığınızdan emin olun.

• Azure Depolama hesabındaki özel görüntüler için aşağıdaki ek önkoşullara sahipsiniz:

  • Azure Depolama hesabınızda yüklü bir VHD olmalıdır. Azure Depolama hesabınızda VHD görüntüsünü karşıya yükleme bölümüne bakın.
  • VHDX kullanıyorsanız:
    • VHDX görüntüsü 2. Nesil türünde olmalı ve güvenli önyükleme etkinleştirilmelidir.
    • VHDX görüntüsü kullanılarak sysprep /generalize /shutdown /oobehazırlanmalıdır. Daha fazla bilgi için bkz . Sysprep komut satırı seçenekleri.

• Azure Stack HCI kümenize bağlanmak için bir istemci kullanıyorsanız bkz . Azure CLI istemcisi aracılığıyla Azure Stack HCI'ye bağlanma.

• Görüntü için kullandığınız Depolama hesabında Depolama Blob Verileri Katkıda Bulunanı rolüne sahip olduğunuzdan emin olun. Daha fazla bilgi için bkz. Blob verilerine erişmek için Azure rolü atama.

• VHD veya VHDX'inizi depolama hesabına sayfa blobu görüntüsü olarak yüklediğinizden emin olun. Depolama hesabı aracılığıyla VM görüntüleri oluşturmak için yalnızca sayfa blob görüntüleri desteklenir.

Azure portalı

• Önkoşulları gözden geçirip tamamladığınızdan emin olun.

• Azure Depolama hesabındaki özel görüntüler için aşağıdaki ek önkoşullara sahipsiniz:

  • Azure Depolama hesabınızda yüklü bir VHD olmalıdır. Azure Depolama hesabınızda VHD görüntüsünü karşıya yükleme bölümüne bakın.
  • VHDX kullanıyorsanız:
    • VHDX görüntüsü 2. Nesil türünde olmalı ve güvenli önyükleme etkinleştirilmelidir.
    • VHDX görüntüsü kullanılarak sysprep /generalize /shutdown /oobehazırlanmalıdır. Daha fazla bilgi için bkz . Sysprep komut satırı seçenekleri.

Azure Depolama hesabından VM görüntüsü ekleme

Azure Depolama hesabındaki bir görüntüden başlayarak bir VM görüntüsü oluşturur ve ardından bu görüntüyü Kullanarak Azure Stack HCI kümenizde VM'leri dağıtırsınız.

Azure CLI

Azure CLI kullanarak vm görüntüsü oluşturmak için bu adımları izleyin.

Oturum açma ve aboneliği ayarlama

1. Azure Stack HCI sisteminizdeki bir sunucuya bağlanın.

2. Oturum açma. Şunu yazın:

   az login --use-device-code


3. Aboneliğinizi ayarlayın.

   az account set --subscription <Subscription ID>


Bazı parametreleri ayarlama

1. Aboneliğinizi, kaynak grubunuzu, konumunuzu, yerel paylaşımdaki görüntünün yolunu ve görüntünün işletim sistemi türünü ayarlayın. içindeki < > parametrelerini uygun değerlerle değiştirin.

$subscription = "<Subscription ID>"
$resource_group = "<Resource group>"
$location = "<Location for your Azure Stack HCI cluster>"
$osType = "<OS of source image>"
$imageName = "<VM image name>"
$imageSourcePath = "<path to the source image in the Storage account>"

Parametreler aşağıdaki tabloda açıklanmıştır:

Parametre	Açıklama
subscription	Bu görüntüyle ilişkilendirdiğiniz Azure Stack HCI kümesi için kaynak grubu.
resource_group	Bu görüntüyle ilişkilendirdiğiniz Azure Stack HCI kümesi için kaynak grubu.
location	Azure Stack HCI kümenizin konumu. Örneğin, bu olabilir eastus.
imageName	Yerel paylaşımınızdaki görüntüden başlayarak oluşturulan VM görüntüsünün adı. Not: Azure, Windows anahtar sözcüğünü içeren tüm adları reddeder.
imageSourcePath	Depolama hesabındaki görüntünün Blob SAS URL'sinin yolu. Daha fazla bilgi için Depolama hesabında görüntünün blob SAS URL'sini alma yönergelerine bakın. Not: Yoldaki tüm Ve işaretlerin çift tırnak işaretiyle kaçıldığından ve yol dizesinin tamamının tek tırnak içinde sarmalandığından emin olun.
os-type	Kaynak görüntüyle ilişkili işletim sistemi. Bu Windows veya Linux olabilir.

Aşağıda örnek bir çıkış verilmişti:

PS C:\Users\azcli> $subscription = "<Subscription ID>"
PS C:\Users\azcli> $resource_group = "myhci-rg"
PS C:\Users\azcli> $location = "eastus"
PS C:\Users\azcli> $osType = "Windows"
PS C:\Users\azcli> $imageName = "myhci-storacctimage"
PS C:\Users\azcli> $imageSourcePath = 'https://vmimagevhdsa1.blob.core.windows.net/vhdcontainer/Windows_InsiderPreview_ServerStandard_en-us_VHDX_25131.vhdx?sp=r"&"st=2022-08-05T18:41:41Z"&"se=2022-08-06T02:41:41Z"&"spr=https"&"sv=2021-06-08"&"sr=b"&"sig=X7A98cQm%2FmNRaHmTbs9b4OWVv%2F9Q%2FJkWDBHVPyAc8jo%3D'

Azure Depolama hesabındaki görüntüden VM görüntüsü oluşturma

1. VM görüntünüzü dağıtmak için özel bir konum seçin. Özel konum, Azure Stack HCI kümenizin özel konumuna karşılık gelir. Azure Stack HCI kümeniz için özel konum kimliğini alın. Şu komutu çalıştırın:

   $customLocationID=(az customlocation show --resource-group $resource_group --name "<custom location name for HCI cluster>" --query id -o tsv)


2. Belirtilen market görüntüsüyle başlayan VM görüntüsünü oluşturun. Market görüntüsü için teklifi, yayımcıyı, sku'yu ve sürümü belirttiğinizden emin olun.

   az stack-hci-vm image create --subscription $subscription --resource-group $resource_Group --custom-location $customLocationID --location $location --name $imageName --os-type $osType --image-path $imageSourcePath --storage-path-id $storagepathid


   VM görüntüsü için bir dağıtım işi başlatılır.

   Bu örnekte, depolama yolu bayrağı kullanılarak --storage-path-id belirtildi ve iş yükü verilerinin (VM, VM görüntüsü, işletim sistemi olmayan veri diski dahil) belirtilen depolama yoluna yerleştirilmesini sağladı.

   Bayrak belirtilmezse, iş yükü verileri otomatik olarak yüksek kullanılabilirlik depolama yoluna yerleştirilir.

Görüntü dağıtımının tamamlanması birkaç dakika sürer. Görüntüyü indirmek için geçen süre, Azure Depolama hesabındaki görüntünün boyutuna ve indirme için kullanılabilen ağ bant genişliğine bağlıdır.

Aşağıda örnek bir çıkış verilmişti:

PS > $customLocationID=(az customlocation show --resource-group $resource_group --name "myhci-cl" --query id -o tsv)
PS C:\Users\azcli> az stack-hci-vm image create --subscription $subscription --resource-group $resource_Group --custom-location $customLocationID --location $location --name $imageName --os-type $osType --image-path $imageSourcePath --storage-path-id $storagepathid
Command group 'stack-hci-vm' is experimental and under development. Reference and support levels: https://aka.ms/CLI_refstatus
{
  "extendedLocation": {
    "name": "/subscriptions/<Subscription ID>/resourceGroups/myhci-rg/providers/Microsoft.ExtendedLocation/customLocations/myhci-cl",
    "type": "CustomLocation"
  },
  "id": "/subscriptions/<Subscription ID>/resourceGroups/myhci-rg/providers/Microsoft.AzureStackHCI/galleryimages/myhci-storacctimage",
  "location": "eastus",
  "name": "windos",
  "properties": {
    "identifier": null,
    "imagePath": null,
    "osType": "Windows",
    "provisioningState": "Succeeded",
    "status": {
      "downloadStatus": {
        "downloadSizeInMB": 7876
      },
        "progressPercentage": 100,
      "provisioningStatus": {
        "operationId": "cdc9c9a8-03a1-4fb6-8738-7a8550c87fd1*31CE1EA001C4B3E38EE29B78ED1FD47CCCECF78B4CEA9E9A85C0BAEA5F6D80CA",
        "status": "Succeeded"
      }
    },
    "storagepathId": "/subscriptions/<Subscription ID>/resourceGroups/myhci-rg/providers/Microsoft.AzureStackHCI/storagecontainers/myhci-storagepath",
    "version": null
  },
  "resourceGroup": "myhci-rg",
  "systemData": {
    "createdAt": "2023-11-03T20:17:10.971662+00:00",
    "createdBy": "guspinto@contoso.com",
    "createdByType": "User",
    "lastModifiedAt": "2023-11-03T21:08:01.190475+00:00",
    "lastModifiedBy": "319f651f-7ddb-4fc6-9857-7aef9250bd05",
    "lastModifiedByType": "Application"
  },
  "tags": null,
  "type": "microsoft.azurestackhci/galleryimages"
}
PS C:\Users\azcli>

Azure portalı

Azure portalını kullanarak vm görüntüsü oluşturmak için bu adımları izleyin. Azure Stack HCI küme kaynağınızın Azure portalında aşağıdaki adımları izleyin:

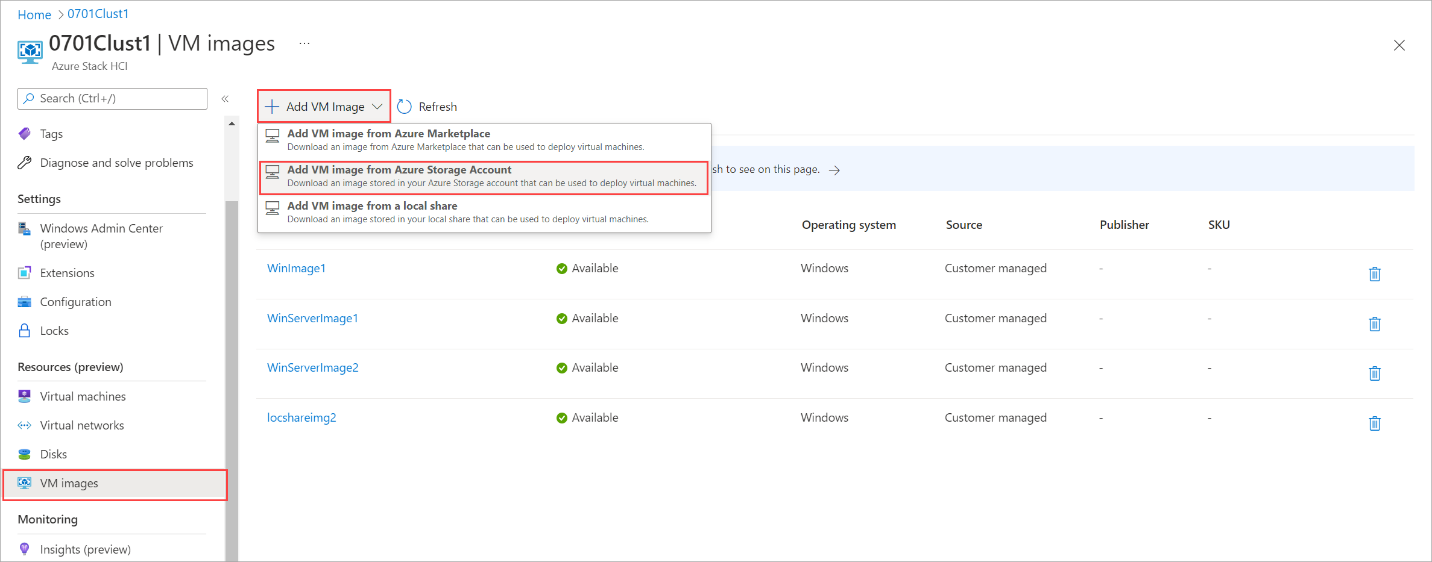

1. Kaynaklar>VM görüntüleri'ne gidin.

2. + VM Görüntüsü Ekle'yi seçin ve açılan listeden Azure Depolama Hesabından VM görüntüsü ekle'yi seçin.

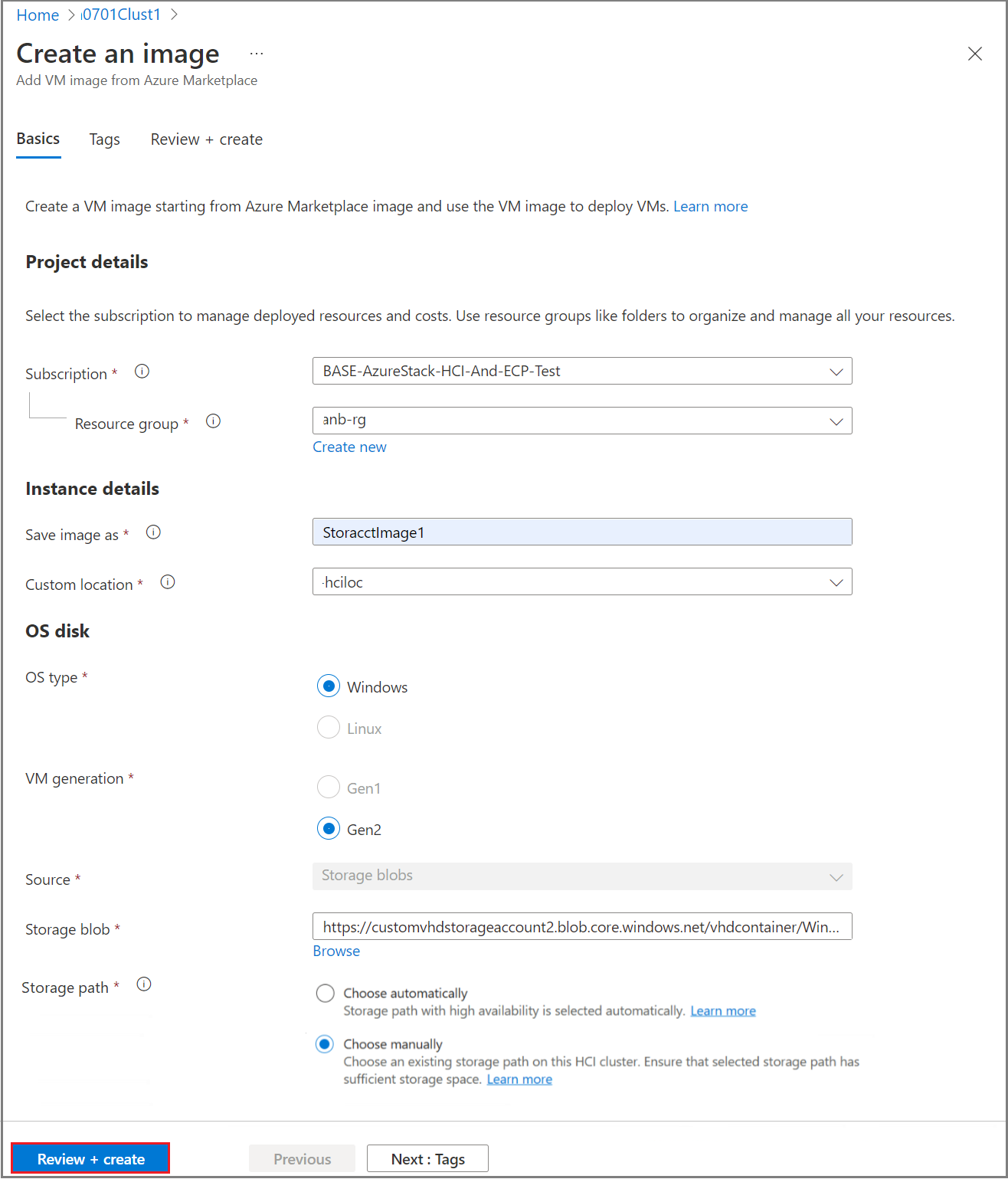

3. Görüntü oluştur sayfasının Temel Bilgiler sekmesinde aşağıdaki bilgileri girin:

   1. Abonelik VM görüntünüzle ilişkilendirilecek aboneliği seçin.

   2. Kaynak grubu Yeni oluşturun veya VM görüntüsüyle ilişkilendirdiğiniz mevcut bir kaynak grubunu seçin.

   3. Görüntüyü VM görüntünüz için bir ad girin olarak kaydedin.

   4. Özel konum VM görüntünüzü dağıtmak için özel bir konum seçin. Özel konum, Azure Stack HCI kümenizin özel konumuna karşılık gelir.

   5. İndirebileceğiniz görüntü Azure Market görüntü listesinden bir VM görüntüsü seçin. Açılan listede Azure Stack HCI kümenizle uyumlu tüm Azure Market görüntüleri gösterilir.

   6. İşletim sistemi türü Görüntünün işletim sistemini Windows veya Linux olarak seçin. Bu, Depolama hesabınızdaki görüntüyle ilişkili işletim sistemidir.

   7. VM oluşturma. Görüntünün Nesli'ni seçin.

   8. Kaynak. Görüntünün kaynağı Depolama blobları olmalıdır ve otomatik olarak doldurulur.

   9. Depolama blobu. HCI kümenizdeki kaynak görüntü için Azure Depolama hesabı yolunu belirtin.

   10. Depolama yolu. VM görüntünüz için depolama yolunu seçin. Yüksek kullanılabilirlik otomatik olarak seçilen bir depolama yolunun olması için Otomatik olarak seç'i seçin. Vm görüntülerini ve yapılandırma dosyalarını Azure Stack HCI kümesinde depolamak için bir depolama yolu belirtmek için El ile seç'i seçin. Bu durumda, belirtilen depolama yolunun yeterli depolama alanına sahip olduğundan emin olun.

4. VM görüntünüzü oluşturmak için Gözden Geçir + Oluştur'u seçin.

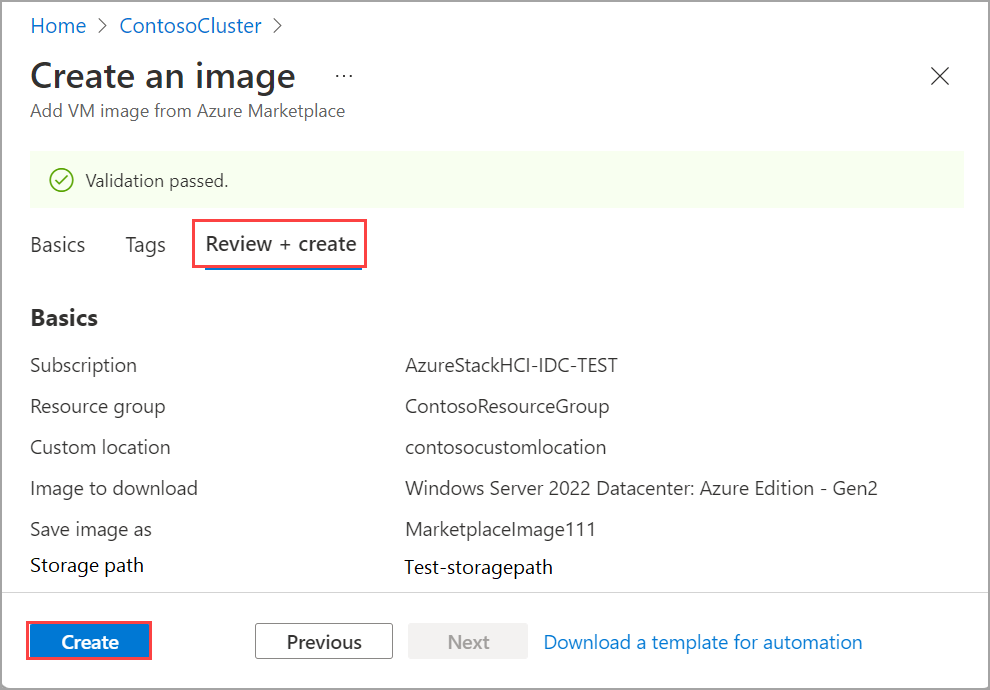

5. Giriş parametreleri doğrulanır. Doğrulamalar başarılı olursa VM görüntüsü ayrıntılarını gözden geçirebilir ve Oluştur'u seçebilirsiniz.

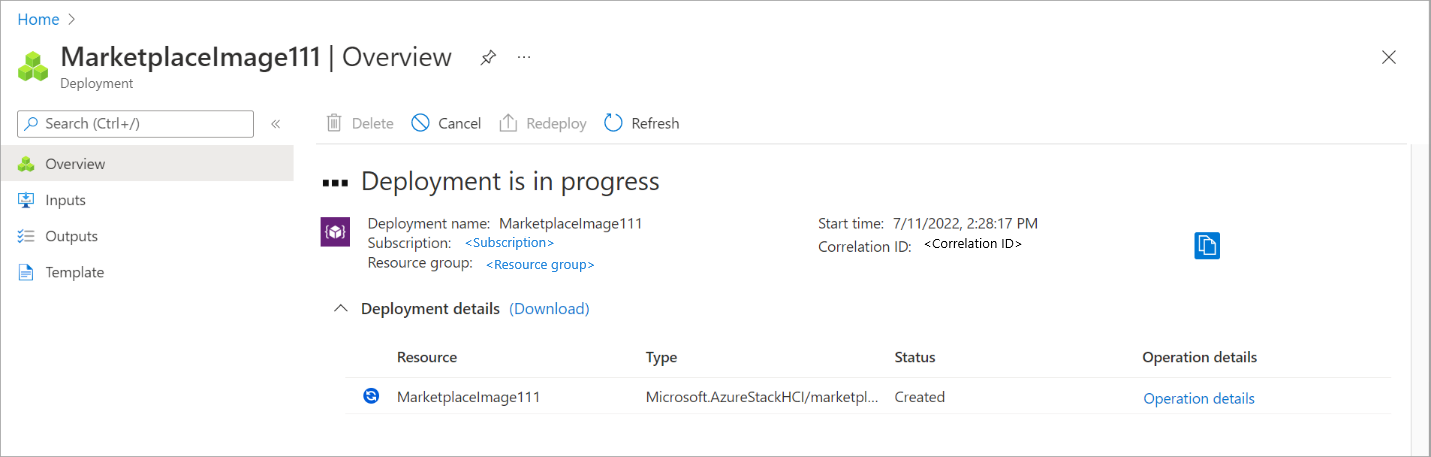

6. VM görüntüsü için bir Azure Resource Manager şablonu dağıtım işi başlatılır. Görüntü dağıtımının tamamlanması birkaç dakika sürer. Görüntüyü indirmek için geçen süre Market görüntüsünün boyutuna ve indirme için kullanılabilecek ağ bant genişliğine bağlıdır.



   Görüntü dağıtımını VM görüntü kılavuzunda izleyebilirsiniz. Zaten indirilmiş olan VM görüntülerinin ve kümeye indirilmekte olan görüntülerin listesini görebilirsiniz.

   Herhangi bir görüntünün daha fazla ayrıntısını görüntülemek için VM görüntüleri listesinden VM görüntüsü adını seçin.

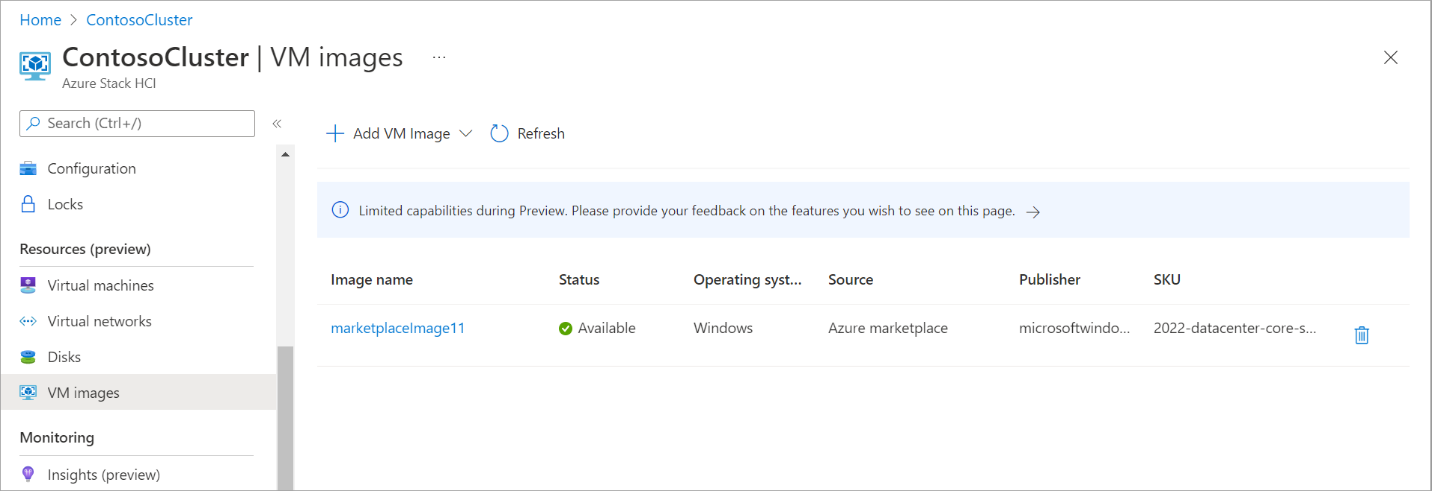

7. Görüntü indirme işlemi tamamlandığında, VM görüntüsü görüntü listesinde, Durum ise Kullanılabilir olarak gösterilir.

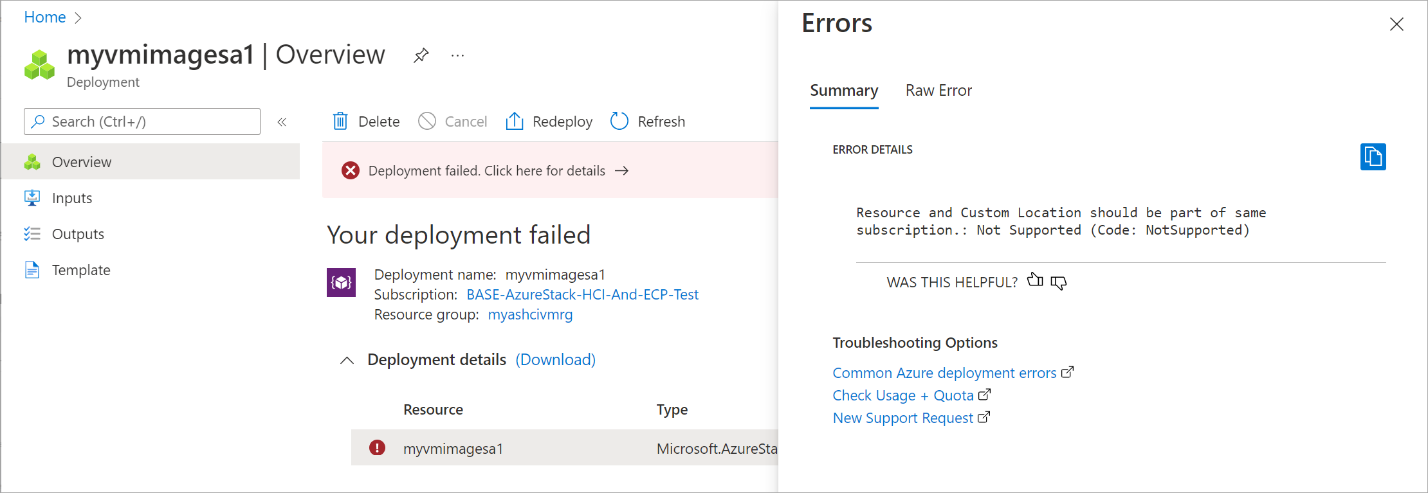

   VM görüntüsünün indirilmesi başarısız olursa, hata ayrıntıları portal dikey penceresinde gösterilir.



VM görüntülerini listeleme

Yönetecek bir görüntü seçmek için VM görüntülerinin listesini görüntülemeniz gerekir.

Azure CLI

Azure CLI kullanarak VM görüntüsünü listelemek için bu adımları izleyin.

1. PowerShell'i yönetici olarak çalıştırın.

2. Bazı parametreler ayarlayın.

   $subscription = "<Subscription ID associated with your cluster>"
   $resource_group = "<Resource group name for your cluster>"


3. Kümenizle ilişkili tüm VM görüntülerini listeleyin. Şu komutu çalıştırın:

   az stack-hci-vm image list --subscription $subscription --resource-group $resource_group


   Kullanılan komuta bağlı olarak, Azure Stack HCI kümesiyle ilişkili ilgili bir görüntü kümesi listelenir.

   • Yalnızca aboneliği belirtirseniz, komut abonelikteki tüm görüntüleri listeler.
   • Hem aboneliği hem de kaynak grubunu belirtirseniz, komut kaynak grubundaki tüm görüntüleri listeler.

   Bu görüntüler şunlardır:

   • Market görüntülerinden vm görüntüleri.
   • Azure Depolama hesabınızda bulunan veya kümenizdeki yerel bir paylaşımda ya da kümeye bağlı bir istemcide bulunan özel görüntüler.

Aşağıda örnek bir çıkış verilmişti.

PS C:\Users\azcli> az stack-hci-vm image list --subscription "<Subscription ID>" --resource-group "myhci-rg"
Command group 'stack-hci-vm' is experimental and under development. Reference and support levels: https://aka.ms/CLI_refstatus
[
  {
    "extendedLocation": {
      "name": "/subscriptions/<Subscription ID>/resourcegroups/myhci-rg/providers/microsoft.extendedlocation/customlocations/myhci-cl",
      "type": "CustomLocation"
    },
    "id": "/subscriptions/<Subscription ID>/resourceGroups/myhci-rg/providers/microsoft.azurestackhci/marketplacegalleryimages/w
inServer2022Az-01",
    "location": "eastus",
    "name": "winServer2022Az-01",
    "properties": {
      "hyperVGeneration": "V2",
      "identifier": {
        "offer": "windowsserver",
        "publisher": "microsoftwindowsserver",
        "sku": "2022-datacenter-azure-edition-core"
      },
      "imagePath": null,
      "osType": "Windows",
      "provisioningState": "Succeeded",
      "status": {
        "downloadStatus": {
          "downloadSizeInMB": 6710
        },
        "progressPercentage": 100,
        "provisioningStatus": {
          "operationId": "19742d69-4a00-4086-8f17-4dc1f7ee6681*E1E9889F0D1840B93150BD74D428EAE483CB67B0904F9A198C161AD471F670ED",
          "status": "Succeeded"
        }
      },
      "storagepathId": null,
      "version": {
        "name": "20348.2031.231006",
        "properties": {
          "storageProfile": {
            "osDiskImage": {
              "sizeInMB": 130050
            }
          }
        }
      }
    },
    "resourceGroup": "myhci-rg",
    "systemData": {
      "createdAt": "2023-10-30T21:44:53.020512+00:00",
      "createdBy": "guspinto@contoso.com",
      "createdByType": "User",
      "lastModifiedAt": "2023-10-30T22:08:25.495995+00:00",
      "lastModifiedBy": "319f651f-7ddb-4fc6-9857-7aef9250bd05",
      "lastModifiedByType": "Application"
    },
    "tags": {},
    "type": "microsoft.azurestackhci/marketplacegalleryimages"
  }
]
PS C:\Users\azcli>

Bu CLI komutu hakkında daha fazla bilgi için bkz . az stack-hci-vm image list.

Azure portalı

Azure Stack HCI küme kaynağınızın Azure portalında VM görüntü dağıtımını VM görüntü kılavuzunda izleyebilirsiniz. Zaten indirilmiş olan VM görüntülerinin ve kümeye indirilmekte olan görüntülerin listesini görebilirsiniz.

Azure portalında VM görüntülerinin listesini görüntülemek için bu adımları izleyin.

1. Azure portalında Azure Stack HCI küme kaynağınıza gidin.

2. Kaynaklar > VM görüntüleri'ne gidin.

3. Sağ bölmede VM görüntülerinin listesini görüntüleyebilirsiniz.



VM görüntüsü özelliklerini görüntüleme

Vm oluşturmak için görüntüyü kullanmadan önce VM görüntülerinin özelliklerini görüntülemek isteyebilirsiniz. Görüntü özelliklerini görüntülemek için şu adımları izleyin:

Azure CLI

Bir görüntünün özelliklerini görüntülemek için Azure CLI'yi kullanmak için şu adımları izleyin:

1. PowerShell'i yönetici olarak çalıştırın.

2. Aşağıdaki parametreleri ayarlayın.

   $subscription = "<Subscription ID>"
   $resource_group = "<Cluster resource group>"
   $mktplaceImage = "<Marketplace image name>"


3. Görüntü özelliklerini iki farklı yolla görüntüleyebilirsiniz: Kimlik belirtin veya ad ve kaynak grubu belirtin. Market görüntü kimliğini belirtirken aşağıdaki adımları uygulayın:

   1. Aşağıdaki parametreyi ayarlayın.

      $mktplaceImageID = "/subscriptions/<Subscription ID>/resourceGroups/myhci-rg/providers/Microsoft.AzureStackHCI/galleryimages/myhci-marketplaceimage"


   2. Özellikleri görüntülemek için aşağıdaki komutu çalıştırın.

      az stack-hci-vm image show --ids $mktplaceImageID

      Bu komut için örnek bir çıkış aşağıda verilmişti:

      PS C:\Users\azcli> az stack-hci-vm image show --ids $mktplaceImageID
      Command group 'stack-hci-vm' is experimental and under development. Reference and support levels: https://aka.ms/CLI_refstatus
      {
        "extendedLocation": {
          "name": "/subscriptions/<Subscription ID>/resourcegroups/myhci-rg/providers/microsoft.extendedlocation/customlocations/myhci-cl",
          "type": "CustomLocation"
        },
        "id": "/subscriptions/<Subscription ID>/resourceGroups/myhci-rg/providers/Microsoft.AzureStackHCI/galleryimages/myhci-marketplaceimage",
        "location": "eastus",
        "name": "myhci-marketplaceimage",
        "properties": {
          "containerName": null,
          "hyperVGeneration": null,
          "identifier": null,
          "imagePath": null,
          "osType": "Windows",
          "provisioningState": "Succeeded",
          "status": null,
          "version": null
        },
        "resourceGroup": "myhci-rg",
        "systemData": {
          "createdAt": "2022-08-05T20:52:38.579764+00:00",
          "createdBy": "guspinto@microsoft.com",
          "createdByType": "User",
          "lastModifiedAt": "2022-08-05T20:52:38.579764+00:00",
          "lastModifiedBy": "guspinto@microsoft.com",
          "lastModifiedByType": "User"
        },
        "tags": null,
        "type": "microsoft.azurestackhci/galleryimages"
      }
      PS C:\Users\azcli>


Azure portalı

Azure Stack HCI küme kaynağınızın Azure portalında aşağıdaki adımları gerçekleştirin:

1. Kaynaklar>VM görüntüleri'ne gidin. Sağ bölmede VM görüntülerinin listesi görüntülenir.



2. Özellikleri görüntülemek için VM Görüntüsü adını seçin.



VM görüntüsünü silme

herhangi bir nedenle indirme başarısız olursa veya görüntü artık gerekli değilse vm görüntüsünü silmek isteyebilirsiniz. VM görüntülerini silmek için bu adımları izleyin.

Azure CLI

1. PowerShell'i yönetici olarak çalıştırın.

2. Aşağıdaki parametreleri ayarlayın:

   $subscription = "<Subscription ID>"
   $resource_group = "<Cluster resource group>"
   $mktplaceImage = "<Markeplace image name>"


3. Mevcut bir VM görüntüsünü kaldırın. Şu komutu çalıştırın:

   az stack-hci-vm image delete --subscription $subscription --resource-group $resource_group --name $mktplaceImage --yes


Resmi iki şekilde silebilirsiniz:

• Ad ve kaynak grubu belirtin.
• Kimlik belirtin.

Bir görüntüyü sildikten sonra, görüntünün kaldırılıp kaldırılmadığını de kontrol edebilirsiniz. Aşağıda, adı ve kaynak grubunu belirterek görüntü silindiğinde örnek bir çıkış verilmişti.

PS C:\Users\azcli> $subscription = "<Subscription ID>"
PS C:\Users\azcli> $resource_group = "myhci-rg"
PS C:\Users\azcli> $mktplaceImage = "myhci-marketplaceimage"
PS C:\Users\azcli> az stack-hci-vm image delete --name $mktplaceImage --resource-group $resource_group
Command group 'stack-hci-vm' is experimental and under development. Reference and support levels: https://aka.ms/CLI_refstatus
Are you sure you want to perform this operation? (y/n): y
PS C:\Users\azcli> az stack-hci-vm image show --name $mktplaceImage --resource-group $resource_group
Command group 'stack-hci-vm' is experimental and under development. Reference and support levels: https://aka.ms/CLI_refstatus
ResourceNotFound: The Resource 'Microsoft.AzureStackHCI/marketplacegalleryimages/myhci-marketplaceimage' under resource group 'myhci-rg' was not found. For more details please go to https://aka.ms/ARMResourceNotFoundFix
PS C:\Users\azcli>

Azure portalı

Azure Stack HCI küme kaynağınızın Azure portalında aşağıdaki adımları gerçekleştirin:

1. Kaynaklar>VM görüntüleri'ne gidin.

2. Sağ bölmede görüntülenen VM görüntüleri listesinden silmek istediğiniz VM görüntüsünün yanındaki çöp kutusu simgesini seçin.



3. Silme işlemini onaylamanız istendiğinde Evet'i seçin.



VM görüntüsü silindikten sonra, VM görüntüleri listesi silinen görüntüyü yansıtacak şekilde yenilenir.

Sonraki adımlar

• Mantıksal ağlar oluşturma
