Azure ExpressRoute Trafik Toplayıcı

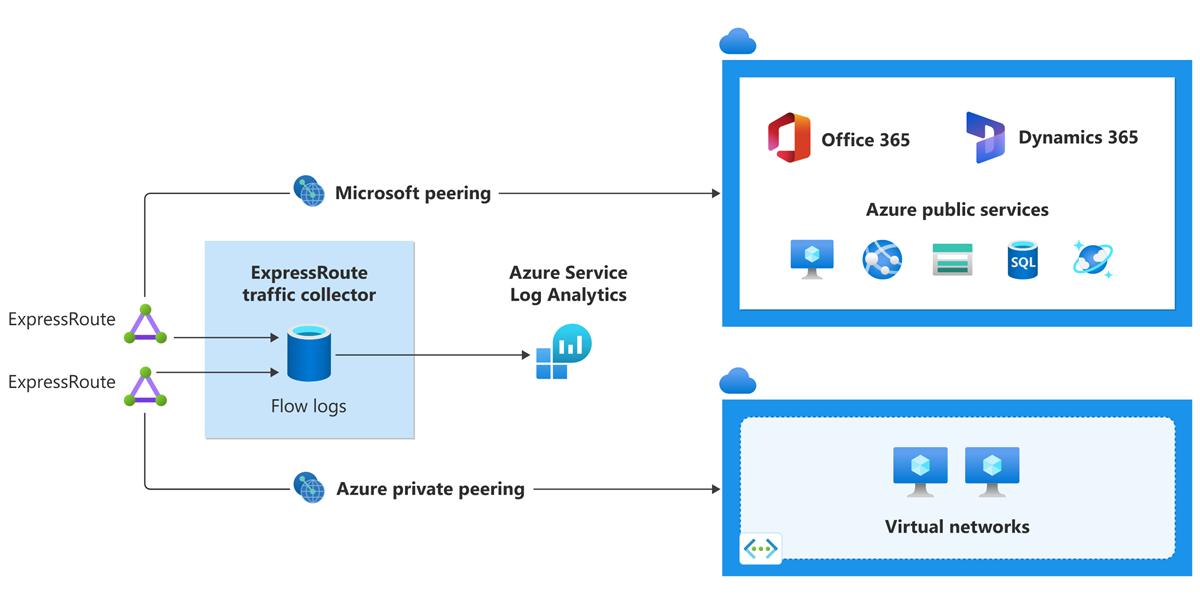

ExpressRoute Trafik Toplayıcı, ExpressRoute bağlantı hatlarınız üzerinden ağ akışlarını örneklemenize olanak tanır. Bu akış günlükleri, özel günlük sorguları kullanılarak daha fazla analiz için dışarı aktarma hedefine gönderilir. Desteklenen hedefler arasında Log Analytics, Event Hubs ve Depolama Hesapları bulunur. Ayrıca verileri istediğiniz herhangi bir görselleştirme aracına veya SIEM'ye (Güvenlik Bilgileri ve Olay Yönetimi) dışarı aktarabilirsiniz. Akış günlükleri ExpressRoute Trafik Toplayıcı ile hem özel eşleme hem de Microsoft eşlemesi için etkinleştirilebilir.

Kullanım örnekleri

Akış günlükleri çeşitli trafik desenleri hakkında içgörüler sağlar. Yaygın kullanım örnekleri şunlardır:

Ağ izleme

• Azure özel eşleme ve Microsoft eşleme trafiğini izleyin.
• Ağ aktarım hızı ve performansı hakkında neredeyse gerçek zamanlı görünürlük elde edin
• Ağ tanılaması gerçekleştirme
• Kapasite gereksinimlerini tahmin

Ağ kullanımını ve maliyet iyileştirmeyi izleme

• Örneklenmiş akışları IP, bağlantı noktası veya uygulamalara göre filtreleyerek trafik eğilimlerini analiz etme
• Kaynak IP, hedef IP veya uygulamalar için en çok konuşanları belirleme
• Trafik eğilimlerini analiz ederek ağ trafiği giderlerini iyileştirme

Ağ adli tıp analizi

• İlişkili ağ akışlarını analiz ederek güvenliği aşılmış IP'leri belirleme
• Olayları izlemek, ilişkilendirmek ve güvenlik uyarıları oluşturmak için akış günlüklerini SIEM aracına aktarma

Akış günlüğü toplama ve örnekleme

Akış günlükleri her 1 dakikada bir toplanır. Belirli bir akış için tüm paketler toplanır ve analiz için bir Log Analytics çalışma alanına aktarılır. ExpressRoute Trafik Toplayıcısı 1:4096 örnekleme hızı kullanır, yani her 4.096 paketin 1'i yakalanır. Bu örnekleme hızı, toplam bayt sayısı küçük olan kısa akışların toplanmayabilmesine neden olabilir. Ancak, örneklenen veriler daha uzun bir süre boyunca toplandığında bu durum ağ trafiği analizini etkilemez. Akış toplama süresi ve örnekleme hızı sabittir ve değiştirilemez.

Daha fazla bilgi için bkz . Maksimum akış sayısı için ExpressRoute sınırları .

Desteklenen ExpressRoute bağlantı hatları

ExpressRoute Trafik Toplayıcı hem Sağlayıcı tarafından yönetilen Bağlantı Hatlarını hem de ExpressRoute Doğrudan Bağlantı Hatlarını destekler. Şu anda 1 Gb/sn ile 100 Gb/sn arasında bant genişliğine sahip devreleri desteklemektedir.

200 Gb/sn ve 400 Gb/sn ExpressRoute Doğrudan Bağlantı Hatları desteklenmez.

Akış günlüğü şeması

Sütun	Türü	Açıklama
ATCRegion	Dizgi	ExpressRoute Trafik Toplayıcısı (ATC) dağıtım alanı.
ATCResourceId	string	Azure ExpressRoute Trafik Toplayıcısı'nın (ATC) kaynak kimliği.
BgpNextHop	Dize	Yönlendirme tablosunda tanımlandığı gibi Sınır Ağ Geçidi Protokolü (BGP) sonraki atlama noktası.
DestinationIp	Dize	Hedef IP adresi.
HedefBağlantıNoktası	int	TCP hedef bağlantı noktası.
Dot1qCustomerVlanId	int	Dot1q Customer VlanId.
Dot1qVlanId	int	Dot1q VLAN Kimliği.
DstAsn	int	Hedef Otonom Sistem Numarası (ASN).
DstMask	int	Hedef alt ağın maskesi.
DstSubnet	Dize	Hedef IP'nin sanal ağı.
ExRCircuitDirectPortId	Dize	Azure ExpressRoute devresi doğrudan bağlantı noktasının kaynak kimliği.
ExRCircuitId	Dize	Express Route Devresinin Azure kaynak kimliği.
ExRCircuitServiceKey	Dize	Express Route Devresi'nin hizmet anahtarı.
FlowRecordTime	tarih-saat	ExpressRoute devresi bu akış kaydını yayımladığında zaman damgası (UTC).
Akış Dizisi	uzun	Bu akışın işlem sırası.
IcmpType	int	IP üst bilgisinde belirtilen protokol türü.
IpClassOfService	int	IP üst bilgisinde belirtildiği gibi Hizmet Sınıfı.
IpProtocolIdentifier	int	IP üst bilgisinde belirtilen protokol türü.
IpVerCode	int	IP üst bilgisinde tanımlanan IP sürümü.
MaxTtl	int	IP üst bilgisinde tanımlanan yaşam süresi üst sınırı (TTL).
MinTtl	int	IP üst bilgisinde tanımlanan en kısa yaşam süresi (TTL).
NextHop	Dize	Yönlendirme tablosuna göre sonraki atlama.
NumberOfBytes	uzun	Bu akışta yakalanan toplam paket bayt sayısı.
NumberOfPackets	uzun	Bu akışta yakalanan toplam paket sayısı.
İşlemAdı	Dize	Bu akış kaydını oluşturan spesifik ExpressRoute Trafik Toplayıcı işlemi.
PeeringType	Dize	Express Route Circuit eşleme türü.
Protokol	int	IP üst bilgisinde belirtilen protokol türü.
_ResourceId	Dize	Kaydın ilişkili olduğu kaynağın benzersiz tanımlayıcısı
ŞemaVersiyonu	Dize	Akış kaydı şema sürümü.
SourceIp	Dize	Kaynak IP adresi.
SourcePort	int	TCP kaynak bağlantı noktası.
SourceSystem	Dize
SrcAsn	int	Kaynak Otonom Sistem Numarası (ASN).
SrcMask	int	Kaynak alt ağın maskesi.
SrcSubnet	Dize	Kaynak IP'nin sanal ağ kaynağı.
_AbonelikKimliği	Dize	Abonelik ile ilişkili kaydın benzersiz tanımlayıcısı
TcpFlag	int	TCP başlığında tanımlanan TCP bayrağı.
KiracıId	Dize
TimeGenerated	tarih-saat	ExpressRoute Trafik Toplayıcısı bu akış kaydını yaydığında zaman damgası (UTC).
Türü	Dize	Tablonun adı

Bölgesel kullanılabilirlik

ExpressRoute Trafik Toplayıcısı aşağıdaki bölgelerde desteklenir:

Not

İstediğiniz bölge henüz desteklenmiyorsa ExpressRoute Trafik Toplayıcısı'nı ExpressRoute Bağlantı Hattınızla aynı coğrafi bölgedeki başka bir bölgeye dağıtabilirsiniz.

Bölge	Bölge Adı
Kuzey Amerika	Doğu Kanada Orta Kanada ABD Merkez Orta ABD EUAP Orta Kuzey ABD Orta Güney ABD Batı Orta ABD Doğu ABD Doğu ABD 2 Batı ABD Batı ABD 2 Batı ABD 3
Güney Amerika	Güney Brezilya Güneydoğu Brezilya
Avrupa	Batı Avrupa Kuzey Avrupa Güney Birleşik Krallık Batı Birleşik Krallık Orta Fransa Güney Fransa Kuzey Almanya Orta Batı Almanya Orta İsveç Güney İsveç Kuzey İsviçre Batı İsviçre Doğu Norveç Batı Norveç Kuzey İtalya Polonya Merkezi
Asya	Doğu Asya Güneydoğu Asya Orta Hindistan Güney Hindistan Batı Japonya Güney Kore BAE Kuzey BAE Merkez
Afrika	Güney Afrika - Kuzey Güney Afrika Batı
Pasifik	Orta Avustralya Orta Avustralya 2 Doğu Avustralya Güneydoğu Avustralya

Fiyatlandırma

Bölge	Toplayıcı Örneği Çalışma Süresi	GB başına işlenen veriler
Bölge 1	Saat başına 0,60 ABD doları	0,10 USD/GB
Bölge 2	Saat başına 0,80 ABD doları	0,20 USD/GB
Bölge 3	Saat başına 0,80 ABD doları	0,20 USD/GB

Sonraki adımlar

• ExpressRoute Trafik Toplayıcı'yı ayarlamayı öğrenin.
• ExpressRoute Trafik Toplayıcı Sıkça Sorulan Sorular.
