Application Gateway ölçümleri
Application Gateway, Application Gateway ve arka uç örneklerinizin performansı için veri noktalarını Azure İzleyici'de yayımlar. Bu veri noktaları ölçüm olarak adlandırılır ve sıralı bir zaman serisi veri kümesindeki sayısal değerlerdir. Ölçümler, belirli bir zamanda uygulama ağ geçidinizin bazı yönlerini açıklar. Application Gateway üzerinden akan istekler varsa ölçümlerini 60 saniyelik aralıklarla ölçer ve gönderir. Application Gateway üzerinden akan istek yoksa veya ölçüm için veri yoksa ölçüm bildirilir. Daha fazla bilgi için bkz . Azure İzleyici ölçümleri.
Application Gateway V2 SKU tarafından desteklenen ölçümler
Zamanlama ölçümleri

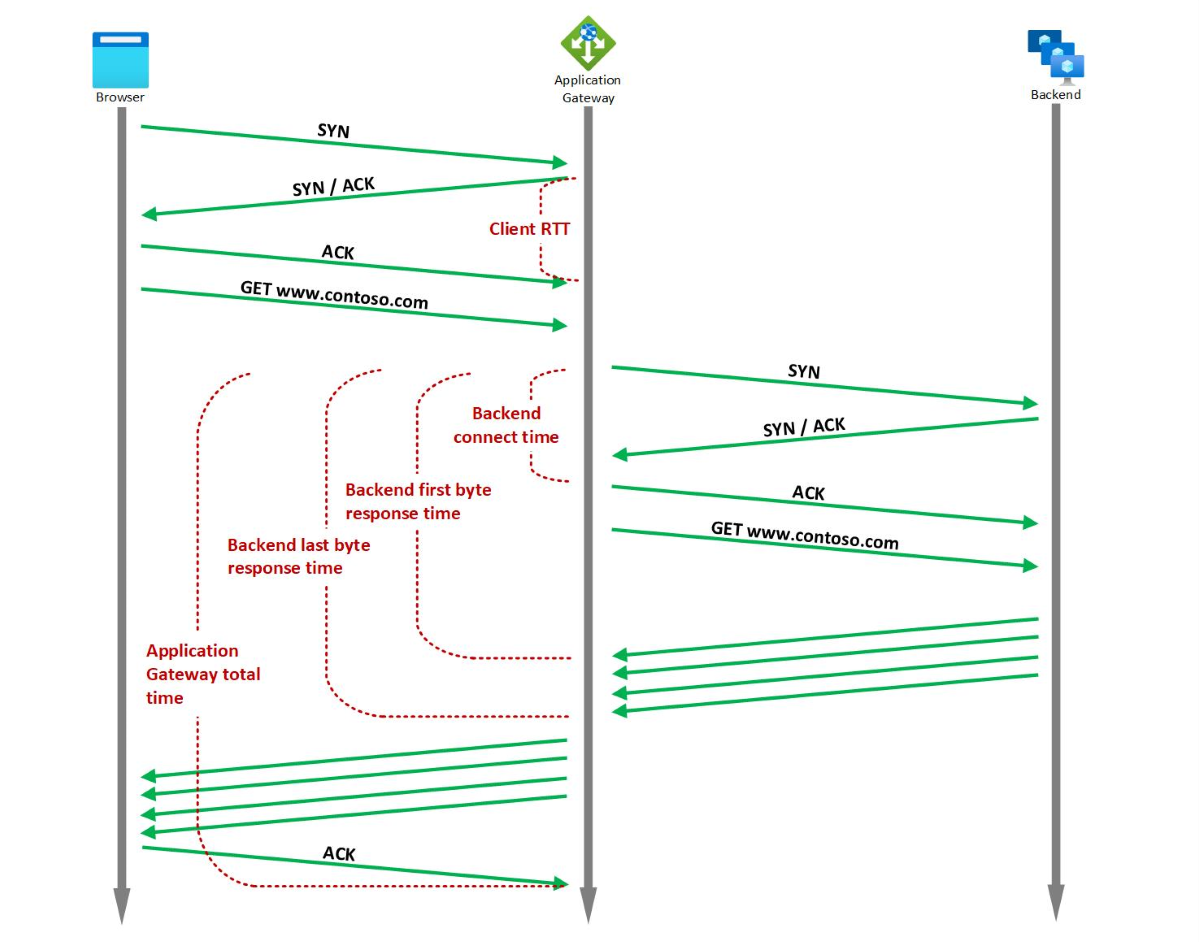

Application Gateway, istek ve yanıtla ilgili çeşitli yerleşik zamanlama ölçümleri sağlar ve bunların tümü milisaniye cinsinden ölçülür.
Not
Application Gateway'de birden fazla dinleyici varsa, anlamlı çıkarım elde etmek için farklı gecikme süresi ölçümlerini karşılaştırırken her zaman Dinleyici boyutuna göre filtreleyin.
Arka uç bağlantı süresi
Toplama türü:Ort/En Fazla
Arka uç uygulamasıyla bağlantı kurmak için harcanan zaman.
Bu, ağ gecikmesinin yanı sıra arka uç sunucusunun TCP yığını tarafından yeni bağlantılar kurmak için harcanan süreyi de içerir. TLS için, el sıkışmaya harcanan zamanı da içerir.
Arka uç ilk bayt yanıt süresi
Toplama türü:Ort/En Fazla
Arka uç sunucusuna bağlantı kurmaya başlama ile yanıt üst bilgisinin ilk baytını alma arasındaki zaman aralığı.
Bu, Arka uç bağlantı süresinin toplamı, isteğin Application Gateway'den arka uça ulaşması için geçen süreyi, arka uç uygulamasının yanıt vermesi için geçen süreyi (sunucunun içerik oluşturması için geçen süre, veritabanı sorgularını getirme olasılığı) ve yanıtın ilk baytının arka uçtan Application Gateway'e ulaşması için geçen süreyi ifade eder.
Arka uç son bayt yanıt süresi
Toplama türü:Ort/En Fazla
Arka uç sunucusuna bağlantı kurmaya başlama ile yanıt gövdesinin son baytını alma arasındaki zaman aralığı.
Bu, Arka uç ilk bayt yanıt süresi ve veri aktarımı süresinin (bu sayı, istenen nesnelerin boyutuna ve sunucu ağının gecikme süresine göre büyük ölçüde farklılık gösterebilir) toplamıdır.
Application Gateway toplam süresi
Toplama türü:Ort/En Fazla
Bu ölçüm, bir isteğin alınması, işlenmesi ve yanıtının gönderilmesi için geçen Ortalama/Maksimum süreyi yakalar.
Bu, Application Gateway'in HTTP isteğinin ilk baytını aldığı zamandan istemciye son yanıt baytının gönderildiği zamana kadar olan zaman aralığıdır. Bu, Application Gateway tarafından geçen işleme süresini, Arka uç son bayt yanıt süresini ve Application Gateway'in tüm yanıtı gönderme süresini içerir.
İstemci RTT
Toplama türü:Ort/En Fazla
Bu ölçüm, istemciler ile Application Gateway arasındaki Ortalama/Maksimum gidiş dönüş süresini yakalar.
Bu ölçümler gözlemlenen yavaşlamanın istemci ağı, Application Gateway performansı, arka uç ağı ve arka uç sunucusu TCP yığın doygunluğu, arka uç uygulama performansı veya büyük dosya boyutu nedeniyle olup olmadığını belirlemek için kullanılabilir.
Örneğin, Arka uç ilk bayt yanıt süresi eğiliminde ani bir artış varsa ancak Arka uç bağlantı süresi eğilimi kararlıysa, Application gateway'in arka uç gecikme süresine ve bağlantıyı kurmak için geçen sürenin kararlı olduğu ve ani artışın arka uç uygulamasının yanıt süresindeki artıştan kaynaklandığını ortaya çıkarabilirsiniz. Öte yandan, Arka uç ilk bayt yanıt süresindeki ani artış Arka uç bağlantı süresindekiilgili ani artışla ilişkiliyse, Application Gateway ile arka uç sunucusu arasındaki ağın veya arka uç sunucusu TCP yığınının doygunluğa sahip olduğu çıkarılabilir.
Arka uç son bayt yanıt süresinde ani bir artış fark ederseniz ancak Arka uç ilk bayt yanıt süresi kararlıysa, ani artışın istenen daha büyük bir dosya nedeniyle oluştuğundan kaynaklanabilir.
Benzer şekilde, Application gateway toplam süresinde ani bir artış varsa ancak Arka uç son bayt yanıt süresi kararlıysa, Application Gateway'de performans sorunlarının bir işareti veya istemci ile Application Gateway arasındaki ağda bir performans sorunu olabilir. Ayrıca, istemci RTT'sinde de buna karşılık gelen bir ani artış varsa, düşüşünün nedeni istemci ile Application Gateway arasındaki ağ olduğunu gösterir.
Application Gateway ölçümleri
Application Gateway için aşağıdaki ölçümler kullanılabilir:
Alınan bayt sayısı
application gateway tarafından istemcilerden alınan bayt sayısı. (Yalnızca "içerik boyutu" isteğine göre bildirilir. TLS anlaşması ek yükünü, TCP/IP paket üst bilgilerini veya yeniden iletimleri hesaba eklemez ve bu nedenle tam bant genişliği kullanımını temsil etmez.)
Gönderilen bayt sayısı
Application Gateway tarafından istemcilere gönderilen bayt sayısı. (Yalnızca "içerik boyutu" yanıtına göre bildirilir. TCP/IP paket üst bilgilerini veya yeniden iletimleri hesaba eklemez ve bu nedenle tam bant genişliği kullanımını temsil etmez.)
İstemci TLS protokolü
Application Gateway ile bağlantı kuran istemci tarafından başlatılan TLS ve TLS dışı isteklerin sayısı. TLS protokol dağıtımını görüntülemek için, BOYUT TLS Protokolü'ne göre filtreleyin. Bu ölçüm, yeniden yönlendirmeler gibi ağ geçidi tarafından sunulan istekleri içerir.
Geçerli kapasite birimleri
Trafiğin yükünü dengelemek için tüketilen kapasite birimi sayısı. Kapasite birimi için üç belirleyici vardır: işlem birimi, kalıcı bağlantılar ve aktarım hızı. Her kapasite birimi en fazla şunlardan oluşur: 1 işlem birimi veya 2500 kalıcı bağlantı ya da 2,22 Mb/sn aktarım hızı.
Geçerli işlem birimleri
Tüketilen işlemci kapasitesinin sayısı. İşlem birimini etkileyen faktörler, TLS bağlantısı/sn, URL Yeniden yazma hesaplamaları ve WAF kural işlemedir.
Geçerli bağlantılar
İstemcilerden Application Gateway'e etkin eş zamanlı bağlantıların toplam sayısı
Tahmini Faturalanan Kapasite birimleri
v2 SKU’su ile, fiyatlandırma modeli tüketime göre belirlenir. Kapasite birimleri, sabit maliyete ek olarak ücretlendirilen tüketim tabanlı maliyeti ölçer. Tahmini Faturalanan Kapasite birimleri , faturalamanın tahmini olduğu kapasite birimi sayısını gösterir. Bu, Geçerli kapasite birimleri (trafiğin yükünü dengelemek için gereken kapasite birimleri) ve Sabit faturalanabilir kapasite birimleri (sağlanan minimum kapasite birimleri) değerlerinden daha büyük olanıdır.
Başarısız İstekler
Application Gateway'in 5xx sunucu hata kodlarıyla hizmet aldığı istek sayısı. Buna Application Gateway'den oluşturulan 5xx kodlarının yanı sıra arka uçtan oluşturulan 5xx kodları da dahildir. İstek sayısı, her/belirli arka uç havuzu-http ayarı bileşimine göre sayıyı gösterecek şekilde daha fazla filtrelenebilir.
Sabit Faturalanabilir Kapasite Birimleri
Application Gateway yapılandırmasındaki Minimum ölçek birimi ayarı (bir örnek 10 kapasite birimine eşittir) için sağlanan kapasite birimi sayısı alt sınırı.
Saniye başına yeni bağlantılar
İstemcilerden Application Gateway'e ve Application Gateway'den arka uç üyelerine kurulan saniyede ortalama yeni TCP bağlantısı sayısı.
Yanıt Durumu
Application Gateway tarafından döndürülen HTTP yanıt durumu. Yanıt durumu kodu dağılımı, yanıtları 2xx, 3xx, 4xx ve 5xx kategorilerinde gösterecek şekilde daha fazla kategorilere ayırılabilir.
İşlem hızı
Application Gateway'in hizmet aldığı saniyedeki bayt sayısı. (Yalnızca "içerik boyutuna" göre bildirilir. TLS anlaşması ek yükünü, TCP/IP paket üst bilgilerini veya yeniden iletimleri hesaba eklemez ve bu nedenle tam bant genişliği kullanımını temsil etmez.)
Toplam İstek Sayısı
Application Gateway'in arka uç havuzu hedefleri tarafından hizmet verdiği başarılı isteklerin sayısı. Yeniden yönlendirmeler gibi doğrudan ağ geçidi tarafından sunulan sayfalar sayılmaz ve İstemci TLS protokolü ölçümünde bulunmalıdır. Toplam istek sayısı ölçümü, her bir/belirli arka uç havuzu-http ayarı bileşimine göre sayıyı gösterecek şekilde daha fazla filtrelenebilir.
Arka uç ölçümleri
Application Gateway için aşağıdaki ölçümler kullanılabilir:
Arka uç yanıt durumu
Arka uçlar tarafından döndürülen HTTP yanıt durum kodlarının sayısı. Bu, Application Gateway tarafından oluşturulan yanıt kodlarını içermez. Yanıt durumu kodu dağılımı, yanıtları 2xx, 3xx, 4xx ve 5xx kategorilerinde gösterecek şekilde daha fazla kategorilere ayırılabilir.
İyi durumdaki konak sayısı
Sistem durumu yoklaması tarafından iyi durumda olarak belirlenen arka uçların sayısı. Belirli bir arka uç havuzundaki iyi durumdaki konakların sayısını göstermek için arka uç havuzu başına temelinde filtreleyebilirsiniz.
İyi durumda olmayan konak sayısı
Sistem durumu yoklaması tarafından iyi durumda olmayan olarak belirlenen arka uçların sayısı. Belirli bir arka uç havuzundaki iyi durumda olmayan konakların sayısını göstermek için arka uç havuzu başına temelinde filtreleyebilirsiniz.
Sağlıklı Konak başına dakika başına istek sayısı
Bir arka uç havuzundaki her iyi durumdaki üye tarafından bir dakika içinde alınan ortalama istek sayısı. Arka Uç Havuzu Http Ayarlar boyutunu kullanarak arka uç havuzunu belirtmeniz gerekir.
Web Uygulaması Güvenlik Duvarı (WAF) ölçümleri
WAF İzleme hakkında bilgi için bkz . WAF v2 Ölçümleri
Application Gateway V1 SKU tarafından desteklenen ölçümler
Application Gateway ölçümleri
Application Gateway için aşağıdaki ölçümler kullanılabilir:
CPU Kullanımı
Application Gateway’e ayrılan CPU’ların kullanımını görüntüler. Normal koşullar altında CPU kullanımı, Application Gateway’in arkasında barındırılan web sitelerinde gecikmeye neden olabileceğinden ve istemci deneyimini kesintiye uğratabileceğinden düzenli olarak %90’ı aşmamalıdır. Örnek sayısını artırarak veya daha büyük bir SKU boyutuna geçerek ya da her ikisini de yaparak Application Gateway yapılandırmasını değiştirebilir ve CPU kullanımını dolaylı olarak denetleyebilir veya iyileştirebilirsiniz.
Geçerli bağlantılar
Application Gateway ile kurulan geçerli bağlantıların sayısı
Başarısız İstekler
Bağlantı sorunları nedeniyle başarısız olan istek sayısı. Bu sayı, "İstek zaman aşımı" HTTP ayarının aşılması nedeniyle başarısız olan istekleri ve Application gateway ile arka uç arasındaki bağlantı sorunları nedeniyle başarısız olan istekleri içerir. Bu sayı, kullanılabilir iyi durumda bir arka uç olmadığından kaynaklanan hataları içermez. Arka uçtan gelen 4xx ve 5xx yanıtları da bu ölçümün bir parçası olarak kabul edilmez.
Yanıt Durumu
Application Gateway tarafından döndürülen HTTP yanıt durumu. Yanıt durumu kodu dağılımı, yanıtları 2xx, 3xx, 4xx ve 5xx kategorilerinde gösterecek şekilde daha fazla kategorilere ayırılabilir.
İşlem hızı
Application Gateway'in hizmet aldığı saniyedeki bayt sayısı
Toplam İstek Sayısı
Application Gateway tarafından sunulan başarılı isteklerin sayısı. İstek sayısı, her/belirli arka uç havuzu-http ayarı bileşimine göre sayıyı gösterecek şekilde daha fazla filtrelenebilir.
Arka uç ölçümleri
Application Gateway için aşağıdaki ölçümler kullanılabilir:
İyi durumdaki konak sayısı
Sistem durumu yoklaması tarafından iyi durumda olarak belirlenen arka uçların sayısı. Belirli bir arka uç havuzundaki iyi durumdaki konakların sayısını göstermek için arka uç havuzu başına temelinde filtreleyebilirsiniz.
İyi durumda olmayan konak sayısı
Sistem durumu yoklaması tarafından iyi durumda olmayan olarak belirlenen arka uçların sayısı. Belirli bir arka uç havuzundaki iyi durumda olmayan konakların sayısını göstermek için arka uç havuzu başına temelinde filtreleyebilirsiniz.
Web Uygulaması Güvenlik Duvarı (WAF) ölçümleri
WAF İzleme hakkında bilgi için bkz . WAF v1 Ölçümleri
Ölçüm görselleştirmesi
Bir uygulama ağ geçidine göz atın ve İzleme'nin altında Ölçümler'i seçin. Kullanılabilir değerleri görüntülemek için ÖLÇÜM açılan listesini seçin.

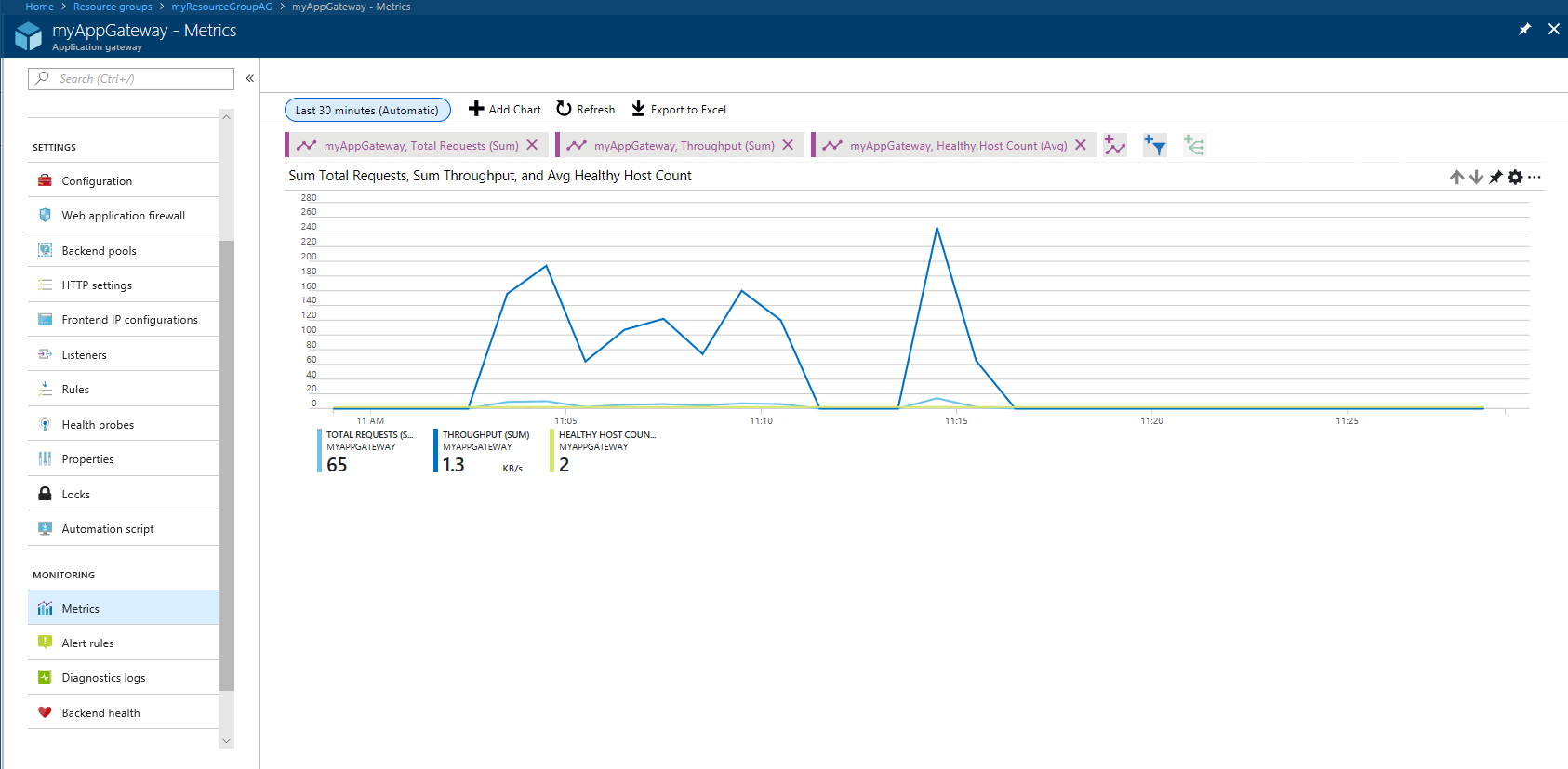

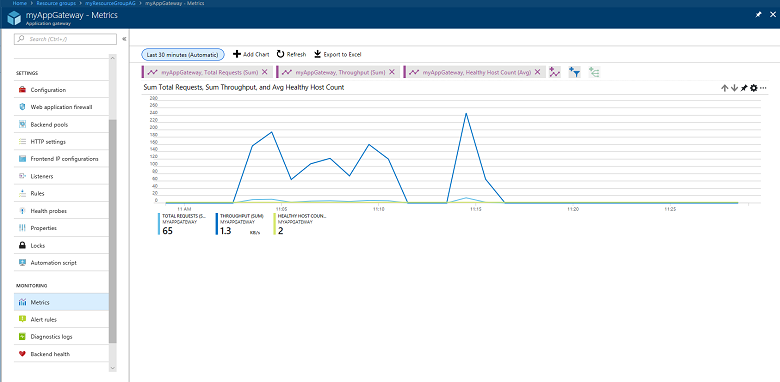

Aşağıdaki görüntüde, son 30 dakika boyunca üç ölçümün görüntülendiği bir örnek görürsünüz:
Ölçümlerin geçerli listesini görmek için bkz . Azure İzleyici ile desteklenen ölçümler.
Ölçümlerle ilgili uyarı kuralları
Bir kaynağın ölçümlerine göre uyarı kuralları başlatabilirsiniz. Örneğin, uygulama ağ geçidinin aktarım hızı belirtilen süre için yukarıda, aşağıda veya eşikteyse bir uyarı web kancasını çağırabilir veya yöneticiye e-posta gönderebilir.
Aşağıdaki örnek, aktarım hızı bir eşiği aştıktan sonra yöneticiye e-posta gönderen bir uyarı kuralı oluşturma işleminde size yol gösteriyor:

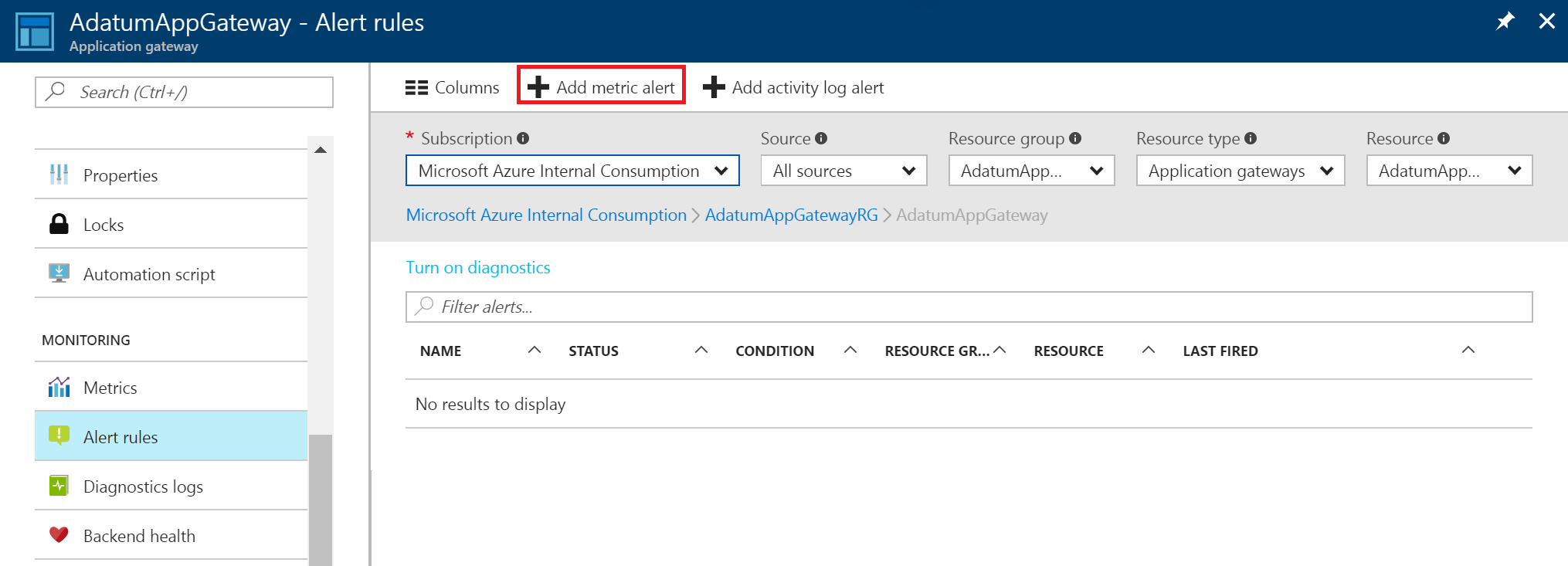

Kural ekle sayfasını açmak için Ölçüm uyarısı ekle'yi seçin. Bu sayfaya ölçümler sayfasından da ulaşabilirsiniz.

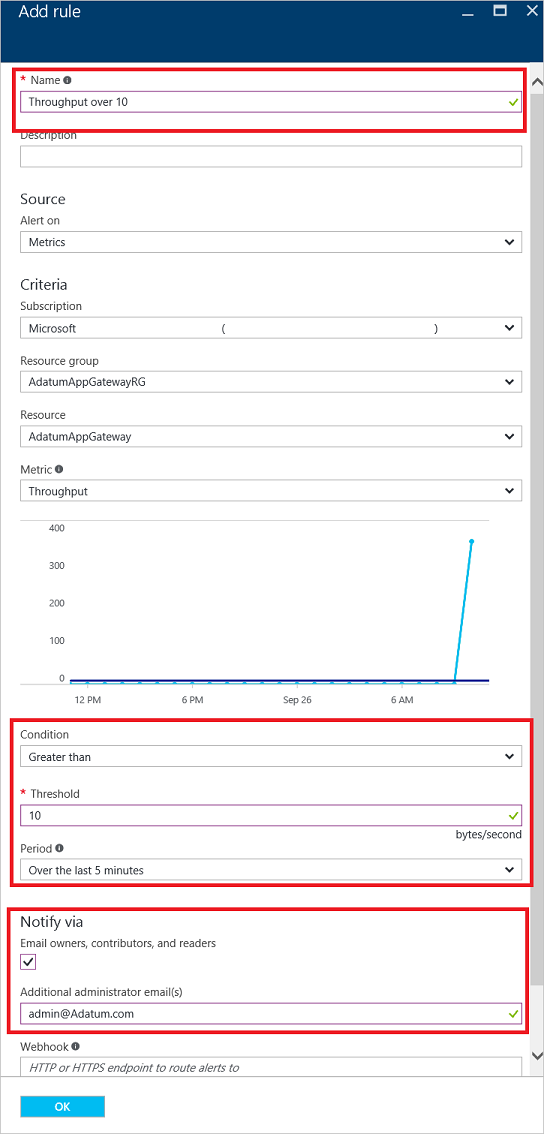

Kural ekle sayfasında, ad, koşul ve bildirim bölümlerini doldurun ve Tamam'ı seçin.
Koşul seçicisinde dört değerden birini seçin: Büyüktür, Büyüktür veya eşittir, Küçüktür veya Küçüktür veya eşittir.
Dönem seçicide beş dakikadan altı saate kadar bir dönem seçin.
E-posta sahipleri, katkıda bulunanlar ve okuyucular'ı seçerseniz, bu kaynağa erişimi olan kullanıcılara göre e-posta dinamik olabilir. Aksi takdirde, Ek yönetici e-postaları kutusunda virgülle ayrılmış bir kullanıcı listesi sağlayabilirsiniz.

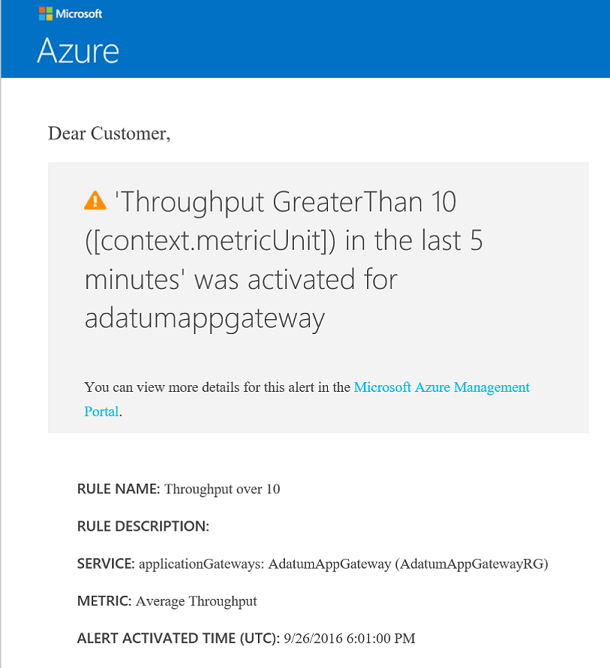

Eşik ihlal edilirse, aşağıdaki görüntüdekine benzer bir e-posta gelir:

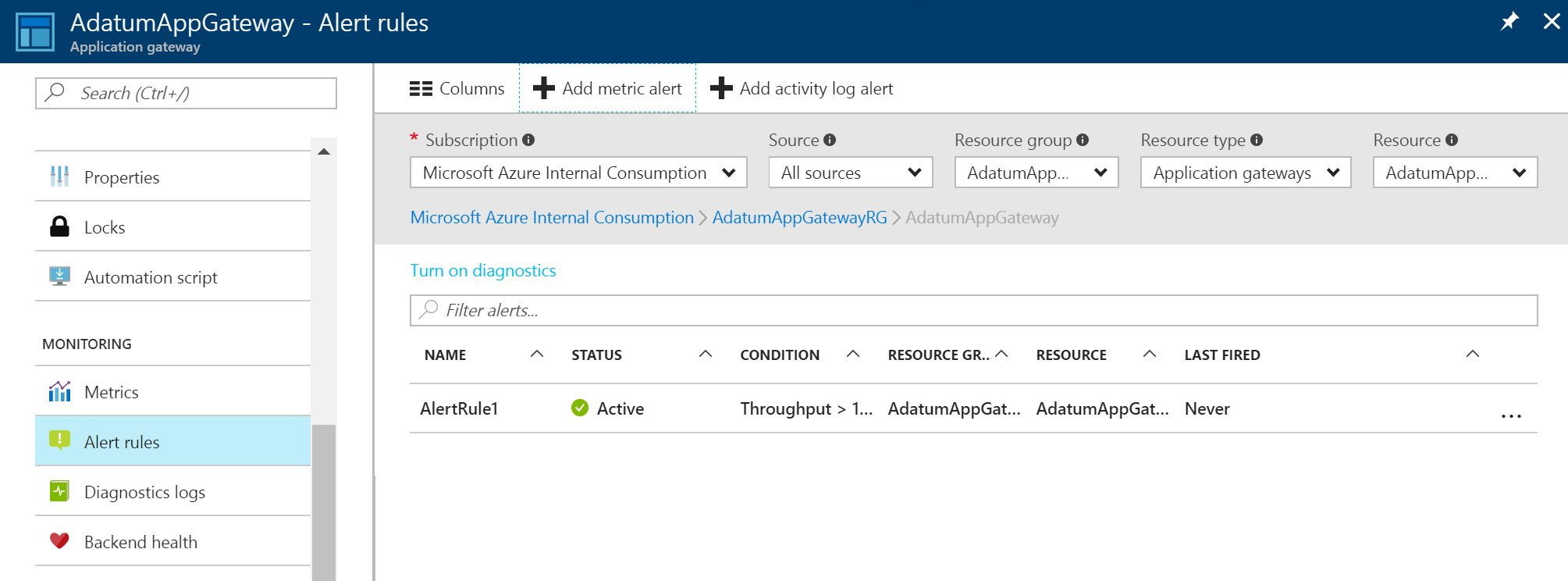

Ölçüm uyarısı oluşturduktan sonra uyarıların listesi görüntülenir. Tüm uyarı kurallarına genel bir bakış sağlar.
Uyarı bildirimleri hakkında daha fazla bilgi edinmek için bkz . Uyarı bildirimleri alma.
Web kancaları ve bunları uyarılarla nasıl kullanabileceğiniz hakkında daha fazla bilgi edinmek için Azure ölçüm uyarılarında web kancası yapılandırma adresini ziyaret edin.
