Application Gateway yapılandırmasına genel bakış

Azure Application Gateway, farklı senaryolar için çeşitli şekillerde yapılandırabileceğiniz birkaç bileşenden oluşur. Bu makalede, her bileşeni nasıl yapılandırabileceğiniz gösterilmektedir.

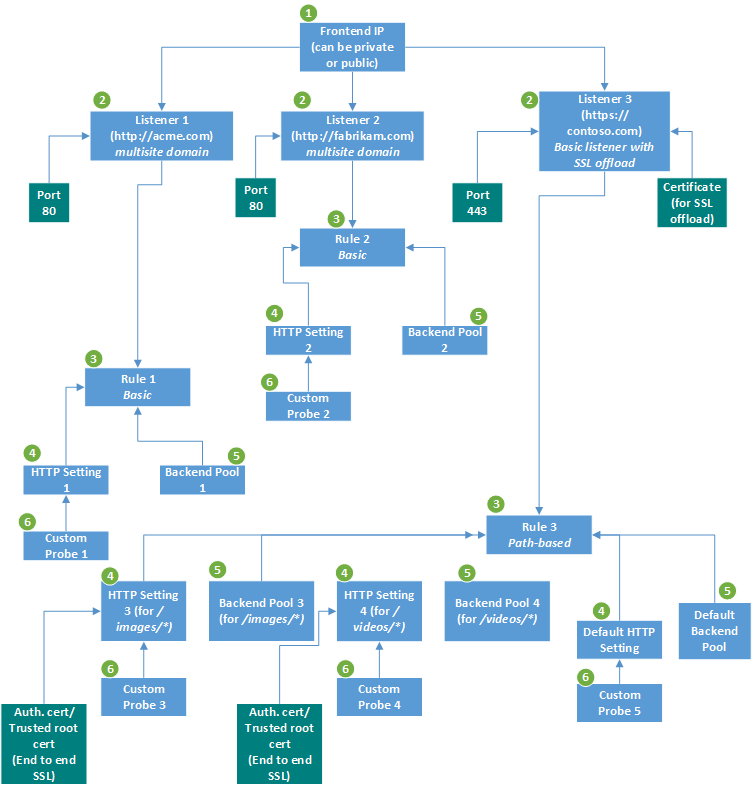

Application Gateway bileşenleri akış grafiği

Bu görüntüde üç dinleyicisi olan bir uygulama gösterilmektedir. İlk iki çok siteli dinleyici, sırasıyla http://acme.com/* ve http://fabrikam.com/* içindir. İkisi de 80 numaralı bağlantı noktasında dinler. Üçüncüsü, daha önce Güvenli Yuva Katmanı (SSL) sonlandırması olarak bilinen, uçtan uca Aktarım Katmanı Güvenliği (TLS) sonlandırmasına sahip basit bir dinleyicidir.

Altyapı

Application Gateway altyapısı sanal ağı, alt ağları, ağ güvenlik gruplarını ve kullanıcı tanımlı yolları içerir.

Daha fazla bilgi için bkz . Application Gateway altyapı yapılandırması.

Ön uç IP adresi

Uygulama ağ geçidini genel IP adresine, özel IP adresine veya her ikisine de sahip olacak şekilde yapılandırabilirsiniz. Bir müşterinin İnternet'e yönelik sanal IP (VIP) aracılığıyla erişmesi gereken bir arka uç barındırdığınızda genel IP gereklidir.

Daha fazla bilgi için bkz . Application Gateway ön uç IP adresi yapılandırması.

Dinleyiciler

Dinleyici, bağlantı noktası, protokol, konak ve IP adresini kullanarak gelen bağlantı isteklerini denetleyen mantıksal bir varlıktır. Dinleyiciyi yapılandırırken, ağ geçidindeki gelen istekteki karşılık gelen değerlerle eşleşen bu varlıklar için değerler girmeniz gerekir.

Daha fazla bilgi için bkz . Application Gateway dinleyici yapılandırması.

Yönlendirme kuralı isteme

Azure portalını kullanarak bir uygulama ağ geçidi oluşturduğunuzda, varsayılan bir kural (kural1) oluşturursunuz. Bu kural, varsayılan dinleyiciyi (appGatewayHttpListener) varsayılan arka uç havuzuna (appGatewayBackendPool) ve varsayılan arka uç HTTP ayarlarına (appGatewayBackendHttpSettings) bağlar. Ağ geçidini oluşturduktan sonra varsayılan kuralın ayarlarını düzenleyebilir veya yeni kurallar oluşturabilirsiniz.

Daha fazla bilgi için bkz . Application Gateway istek yönlendirme kuralları.

Arka plan ayarları

Uygulama ağ geçidi, burada belirttiğiniz yapılandırmayı kullanarak trafiği arka uç sunucularına yönlendirir. Arka uç ayarı oluşturduktan sonra, bunu bir veya daha fazla istek yönlendirme kuralıyla ilişkilendirmeniz gerekir.

Daha fazla bilgi için bkz. Application Gateway arka uç ayarları yapılandırması.

Arka plan havuzu

Arka uç havuzunu dört arka uç üyesi türüne işaret edebilirsiniz: belirli bir sanal makine, sanal makine ölçek kümesi, IP adresi/FQDN veya uygulama hizmeti.

Arka uç havuzunu oluşturduktan sonra bir veya daha fazla istek yönlendirme kurallarıyla ilişkilendirmeniz gerekir. Ayrıca, uygulama ağ geçidinizdeki her arka uç havuzu için sistem durumu yoklamalarını yapılandırmanız gerekir. İstek yönlendirme kuralı koşulu karşılandığında, uygulama ağ geçidi trafiği ilgili arka uç havuzundaki iyi durumdaki sunuculara (sistem durumu yoklamaları tarafından belirlendiği gibi) iletir.

Sağlık araştırmaları

Bir uygulama ağ geçidi, varsayılan olarak arka uçtaki tüm kaynakların durumunu izler. Ancak sistem durumu izleme üzerinde daha fazla denetim elde etmek için her arka uç HTTP ayarı için özel bir yoklama oluşturmanızı kesinlikle öneririz. Özel bir yoklamayı yapılandırmayı öğrenmek için Özel durum yoklaması ayarları başlığına bakın.

Note

Özel durum yoklaması oluşturduktan sonra bunu bir arka uç HTTP ayarıyla ilişkilendirmeniz gerekir. Özel yoklama, karşılık gelen HTTP ayarı kural kullanan bir dinleyiciyle açıkça ilişkilendirilmediği sürece arka uç havuzunun durumunu izlemez.

Sonraki adımlar

Application Gateway bileşenleri hakkında bilgi edindiğinize göre şunları yapabilirsiniz:
