Azure NetApp Files için ölçümler

Azure NetApp Files ayrılmış depolama alanı, gerçek depolama kullanımı, birim I/OPS ve gecikme süresiyle ilgili ölçümler sağlar. Bu ölçümleri analiz ederek NetApp hesaplarınızın kullanım desenini ve birim performansını daha iyi anlayabilirsiniz.

Tanımlar

Azure NetApp Files'da performans ve kapasiteyle ilgili terminolojiyi anlamak, kullanılabilir ölçümleri anlamak için gereklidir:

  • Kapasite havuzu: Kapasite havuzu, Azure NetApp Files'da kapasitenin nasıl faturalandırıldığından kaynaklanır. Kapasite havuzları bir veya daha fazla birim içerir.
  • Birim kotası: Azure NetApp Files birimine sağlanan kapasite miktarı. Otomatik QoS birimleri için aktarım hızı birim boyutuyla orantılıdır. El ile QoS için aktarım hızını birim kapasiteden bağımsız olarak ayarlarsınız. Daha fazla bilgi için bkz . Kapasite havuzları için QoS türleri.
  • Aktarım hızı: Azure NetApp Files ile istemci arasında kablo üzerinden iletilen veri miktarı (okuma/yazma/diğer). Azure NetApp Files'da aktarım hızı saniye başına bayt cinsinden ölçülür.
  • Gecikme süresi: Gecikme süresi, bir depolama işleminin depoya ulaşmasından, işlenip istemciye geri gönderilmeye hazır hale gelmesine kadar geçen süredir. Azure NetApp Files'daki gecikme süresi milisaniye (ms) cinsinden ölçülür.

Depolama performansı işlemi ölçümleri hakkında

Azure NetApp Files'daki bir işlem, istemci/sunucu konuşması sırasında gerçekleşen bir işlem olarak tanımlanır. Örneğin, bir istemci Azure NetApp Files'dan bir dosyanın okunmasını istediğinde, istemci ile sunucu arasında okuma ve diğer işlemler gönderilir ve alınır.

Azure NetApp Files birimini izlerken, okuma ve yazma işlemleri kendi kendine açıklayıcıdır. Ölçümlere ayrıca Diğer IOPS adlı bir ölçüm de dahildir; başka bir deyişle okuma veya yazma olmayan tüm işlemler. Diğer IOPS , çoğu okuma ve yazma işlemiyle birlikte sunulan meta veriler gibi işlemleri kapsar.

Aşağıdaki meta veri işlemi türleri Diğer IOPS ölçümüne dahil edilir:

NFSv3

RFC-1813 kapsamındaki Diğer IOPS'ye dahil edilen NFSv3 meta veri çağrıları:

  • Prosedür 0: NULL - Hiçbir şey yapma
  • Yordam 1: GETATTR - Dosya özniteliklerini alma
  • Yordam 2: SETATTR - Dosya özniteliklerini ayarlama
  • Yordam 3: BAK - Dosya adını bul
  • Yordam 4: ERİşİm - Erişim İznini Denetleme
  • Yordam 5: READLINK - Sembolik bağlantıdan okuma
  • Prosedür 8: Oluştur - Dosya oluşturma
  • Yordam 9: MKDIR - Dizin oluşturma
  • Yordam 10: SYMLINK - Sembolik bağlantı oluşturma
  • Yordam 11: MKNOD - Özel cihaz oluşturma
  • Prosedür 12: DOSYA SİLME - Dosya Kaldırma
  • Yordam 13: RMDIR - Dizin Kaldırma
  • Yordam 14: RENAME - Dosyayı veya Dizini Yeniden Adlandırma
  • Yordam 15: BAĞLANTI - Nesneye bağlantı oluşturma
  • Yordam 16: READDIR - Dizinden Okuma
  • Prosedür 17: READDIRPLUS - Dizinden genişletilmiş okuma
  • İşlem 18: FSSTAT - Bir dinamik dosya sistemi bilgilerini alma
  • Yordam 19: FSINFO - Statik dosya sistemi bilgilerini alma
  • Yordam 20: PATHCONF - POSIX bilgilerini alma
  • Yordam 21: COMMIT - Sunucuda önbelleğe alınan verileri kararlı depolamaya taahhüt etme

NFSv4.1

RFC-7530 kapsamında NFSv4.1 meta veri çağrıları Diğer IOPS olarak dahil edilmiştir.

  • Prosedür 0: BOŞ – Hiçbir şey yapma
  • Prosedür 1: BİRLEŞİK – Birden çok NFS işlemini tek bir istekte birleştirme
  • İşlem 3: ACCESS – Erişim haklarını denetleme
  • İşlem 4: KAPAT – Dosyayı kapat
  • İşlem 5: COMMIT – Önbelleğe alınan verileri işleme
  • İşlem 6: CREATE - Düzenli olmayan dosya nesnesi oluşturma
  • İşlem 7: DELEGPURGE - Kurtarımı bekleyen delegasyonları temizleme
  • İşlem 8: DELEGRETURN - İade temsilcisi
  • İşlem 9: GETATTR - Öznitelikleri alma
  • İşlem 10: GETFH - Geçerli dosya işleçlerini alma
  • İşlem 11: BAĞLANTI - Dosyaya bağlantı oluşturma
  • İşlem 12: LOCK - Kilit oluşturma
  • İşlem 13: LOCKT - Kilit Testi
  • İşlem 14: LOCKU - Dosyanın kilidini açma
  • İşlem 15: ARA - Dosya adını ara
  • İşlem 16: LOOKUPP - Üst dizini ara
  • İşlem 17: NVERIFY - Özniteliklerdeki farkı doğrulama
  • İşlem 18: AÇ - Normal bir dosya açma
  • İşlem 19: OPENATTR - Adlandırılmış öznitelik dizinini açma
  • İşlem 20: OPEN_CONFIRM - Açmayı onayla
  • İşlem 21: OPEN_DOWNGRADE - Açık dosya erişimini azaltma
  • İşlem 22: PUTFH - Geçerli filehandle'ı ayarlama
  • İşlem 23: PUTPUBFH - Ortak dosya işlemeyi ayarlama
  • İşlem 24: PUTROOTFH - Kök dosya işlemeyi ayarlama
  • İşlem 26: READDIR - Dizini okuma
  • İşlem 27: READLINK - Sembolik bağlantıyı okuma
  • İşlem 28: REMOVE - Dosya sistemi nesnesini kaldırma
  • İşlem 29: RENAME - Dizin girişini yeniden adlandırma
  • İşlem 30: YENİLEME - Kiralamayı yenileme
  • İşlem 32: SAVEFH - Geçerli dosya işleçlerini kaydetme
  • İşlem 33: SECINFO - Kullanılabilir güvenliği edinme
  • İşlem 34: SETATTR - Öznitelikleri ayarlama
  • İşlem 35: SETCLIENTID - Müzakere istemci kimliği
  • İşlem 36: SETCLIENTID_CONFIRM - İstemci kimliğini onaylama
  • İşlem 37: VERIFY - Aynı öznitelikleri doğrulama
  • İşlem 39: RELEASE_LOCKOWNER – Kilit sahibi durumunu açma

SMB (SMB2 ve SMB3.x içerir)

Diğer IOPS'de opcode değeri içeren SMB komutları:

SMB komutu opcode değeri
SMB2 ANLAŞMASI 0x0000
SMB2 OTURUM_AYARLAMA 0x0001
SMB2 OTURUM KAPATMA 0x0002
SMB2 AĞA BAĞLAN (TREE_CONNECT) 0x0003
SMB2 AĞAÇ BAĞLANTISINI KES 0x0004
SMB2 CREATE (Oluştur) 0x0005
SMB2 KAPAT 0x0006
SMB2 FLUSH 0x0007
SMB2 LOCK 0x000A
SMB2 IOCTL 0x000B
SMB2 İPTAL 0x000C
SMB2 ECHO 0x000D
SMB2 DİZİN SORGULAMA 0x000E
SMB2 DEĞİŞİKLİK_BİLDİRİMİ 0x000F
SMB2 SORGU_BİLGİ 0x0010
SMB2 AYAR_BILGI  0x0011
SMB2 Kilit Açma İşlemi  0x0012

Ölçümlere erişmenin yolları

Azure NetApp Files ölçümleri Azure Monitor ile doğrudan entegre edilmiştir. Azure portalından, Azure NetApp Files kapasite havuzları ve birimleri için ölçümleri iki konumdan bulabilirsiniz.

  • Azure izleyicisinden Ölçümler'i seçin, bir kapasite havuzu veya birim seçin. Ardından Metrik'i seçerek kullanılabilir ölçümleri görüntüleyin:

    Kapasite havuzları veya birimler için Azure NetApp Files ölçümlerine nasıl erişildiğini gösteren ekran görüntüsü.

  • Azure NetApp Files kapasite havuzundan veya biriminden Ölçümler'i seçin. Ardından Metrik'i seçerek kullanılabilir ölçümleri görüntüleyin:

    Ölçüm açılır menüsüne nasıl gidileceğini gösteren anlık görüntü.

Abonelik kotası ölçümleri (önizleme)

Abonelik kotası ölçümleri, uygulanan sınırlara göre abonelik düzeyi kotalarını görüntüler. Bu ölçümler iki sütunda görüntülenir: kullanılabilir sınır ve aboneliğinizin tüketimi.

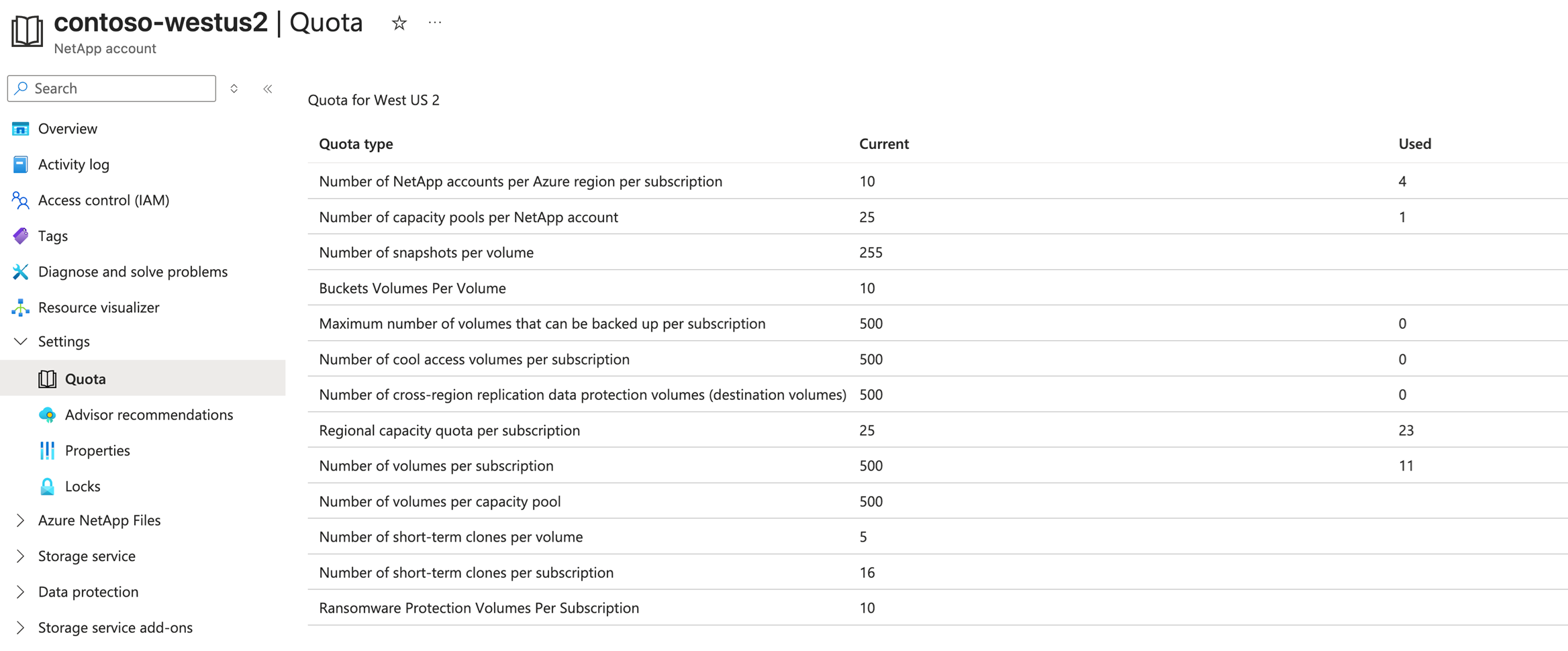

Abonelik kotası ölçümlerinin ekran görüntüsü.

Abonelik kotası ölçümleri şu anda önizleme aşamasındadır. Abonelik düzeyi kota ölçümlerine erişebilmeniz için önce özelliği kaydetmeniz gerekir:

  1. Özelliği kaydet

    Register-AzProviderFeature -ProviderNamespace Microsoft.NetApp -FeatureName ANFQuotaLimit

  2. Özellik kaydının durumunu kontrol edin:

    Notlar

    RegistrationState, Registering durumunda 60 dakikaya kadar kalabilir, ardından Registered durumuna değişebilir. Devam etmeden önce durum Registered olana kadar bekleyin.

    Get-AzProviderFeature -ProviderNamespace Microsoft.NetApp -FeatureName ANFQuotaLimit


    Ayrıca Azure CLI komutlarınıözelliği kaydedebilir ve kayıt durumunu görüntüleyebilirsiniz.

  • Abonelik başına hesaplar

    Bölge başına NetApp hesabı sayısı

  • Abonelik başına toplam yedekleme özellikli birim sayısı

    Abonelik başına yedeklenebilecek maksimum birim sayısı

  • Abonelik başına toplam seyrek erişim hacmi

    Abonelik başına toplam seyrek erişim birimi sayısı

  • Abonelik başına toplam DP birimi sayısı

    Abonelik başına toplam veri koruma birimi sayısı

  • Abonelik başına toplam TIB sayısı

    Abonelik başına toplam bölgesel kapasite

  • Abonelik başına toplam birim sayısı

    Abonelik başına toplam birim sayısı

Kapasite havuzları için kullanım ölçümleri

  • Havuz Ayrılmış Boyutu
    Havuzun tahsis edilen boyutu.

  • Hacim Boyutuna Ayrılmış Havuz
    Belirli bir kapasite havuzundaki birim kotasının (GiB) toplamı (yani kapasite havuzundaki birimlerin sağlanan boyutlarının toplamı).
    Bu boyut, birim oluşturma sırasında seçtiğiniz boyutdur.

  • Tüketilen Havuz Boyutu
    Kapasite havuzundaki birimlerde kullanılan mantıksal alanın (GiB) toplamı.

  • Havuz için Toplam Anlık Görüntü Boyutu
    Havuzdaki tüm birimlerin anlık görüntü boyutlarının toplamı.

Hacimler için kullanım ölçümleri

Azure NetApp Files ayrılmış depolama alanı, gerçek depolama kullanımı, birim I/OPS ve gecikme süresiyle ilgili ölçümler sağlar. Kullanımı ve performansı anlamak için bu ölçümleri kullanın.

  • Tüketilen Hacim Boyutunun Yüzdesi

    Anlık görüntüler de dahil olmak üzere tüketilen hacmin yüzdesi.
    Toplama ölçümleri (örneğin, min, max) tüketilen birim boyutu yüzdesi için desteklenmez.

  • Hacim Ayrılmış Boyutu

    Birimin sağlanan boyutu

  • Hacim Kota Boyutu

    Birime tahsis edilen kota boyutu (GiB).

  • Tüketilen Hacim Boyutu

    Birimin mantıksal boyutu (kullanılan bayt).
    Bu boyut, etkin dosya sistemleri ve anlık görüntüler tarafından kullanılan mantıksal alanı içerir.

  • Hacim Anlık Görüntü Boyutu

    Birimdeki tüm anlık görüntülerin boyutu.

  • Birim Inodes Kotası

    Destek isteğiyle sınır artırıldıysa, hacmin izin verilen maksimum inode sayısı (veya maxfiles). Destek isteği aracılığıyla sınır artırılmamışsa bu ölçümün değeri 0'dır.

  • Hacim Inodes Toplam

    Birimin, birim boyutuna göre izin verilen en fazla inodes (veya maxfiles) sayısıdır.

  • Kullanılan Birim Inod'ları

    Birim kullanılan inodes (veya maxfiles).

  • Hacim Inode Yüzdesi

    Hacmin kullanılabilir inodlarının (veya maxfiles) tüketilen yüzdesi.

    Destek isteği sonucunda birim inode sınırı artırıldıysa, yüzde hesaplaması Birim Inodes Kota ölçütüne göre yapılır. Birim inode sınırı, birim boyutuna bağlı varsayılan değer ise, yüzde hesaplanırken Birim Inodes Toplam ölçümü esas alınır.

  • Aktarım hızı sınırına ulaşıldı

    Aktarım hızı sınırına ulaşıldı ifadesi, hacmin QoS sınırlarına ulaştığını belirten bir boole ölçümüdür. Metrikte 1 görüntülenirse, birim aktarım hızına ulaşmıştır ve bu birim için aktarım hızı kısıtlanacaktır. 0 değeri, bu sınıra henüz ulaşılmamış olduğu anlamına gelir.

    Notlar

    Aktarım hızı sınırına ulaşılan ölçümler her 5 dakikada bir toplanır. Beş dakikalık pencerede sınıra ulaşıldıysa, sınıra bu pencerede ulaşıldığı anlamına gelir.

    Birim aktarım hızı sınırına dayanıyorsa, uygulamanın talepleri için uygun şekilde boyutlandırılmamış demektir. Aktarım hızı sorunlarını çözmek için:

    • Hacmi yeniden boyutlandırın

      Birimin kısıtlanmasını önlemek için birim boyutunu artırarak daha fazla aktarım hızı ayırın.

    • Hizmet düzeyini değiştirme:

      Azure NetApp Files'daki Premium ve Ultra hizmet düzeyleri, daha yüksek aktarım hızı gereksinimlerine sahip iş yüklerine uygundur. Birimi daha yüksek bir hizmet düzeyindeki bir kapasite havuzuna taşımak, birim için bu sınırları otomatik olarak artırır.

    • İş yüklerini/uygulamayı değiştirin:

      Uygulama gereksinimlerinizi karşılamak için birimi yeniden kullanmayı ve daha büyük bir boyuta ve/veya daha yüksek bir hizmet düzeyine sahip farklı bir birimi temsilci olarak belirlemeyi göz önünde bulundurun. Bu bir NFS birimiyse uygulamanız bu değişiklikleri destekliyorsa veri akışını azaltmak için bağlama seçeneklerini değiştirmeyi göz önünde bulundurun.

    Azure NetApp Files ölçümlerini, aktarım hızı sınırına ulaşıldığını gösteren bir çizgi grafiği gösteren ekran görüntüsü.

Birimler için performans ölçümleri

Notlar

Ortalama Okuma Gecikme süresi ve Ortalama Yazma Gecikme süresi için birim gecikme süresi depolama hizmeti içinde ölçülür ve ağ gecikme süresi içermez.

  • Ortalama Okuma GecikmeSi
    Hacimden yapılan okumalar için milisaniye cinsinden ortalama gidiş dönüş süresi (RTT).

  • Ortalama Yazma Gecikme Süresi
    Birimden yapılan yazma işlemlerinin ortalama gidiş dönüş süresi (RTT) milisaniye cinsindendir.

  • Okuma IOPS
    Bellek birimine saniyede yapılan okuma işlemlerinin sayısı.

  • IOPS yazma
    Bir depolama birimine saniyede yapılan yazma işlemlerinin sayısı.

  • Diğer IOPS

    Saniye başına hacme yapılan diğer işlem sayısı.

  • Toplam IOPS

    Saniyede birim başına yapılan yazma, okuma ve diğer işlemlerin toplamı.

Hacim çoğaltma metrikleri

Notlar

  • Ağ aktarım boyutu (örneğin, Birim çoğaltması toplam aktarım ölçümleri), bölgeler arası çoğaltmanın kaynak veya hedef birimlerinden farklı olabilir. Bu davranış, ağ aktarım maliyetini en aza indirmek için kullanılan verimli çoğaltma altyapısının bir sonucudur.
  • Birim çoğaltma ölçümleri, şu anda çoğaltma ilişkisi kaynağı yerine, çoğaltmanın hedef birimleri için doldurulmaktadır.
  • Hacim çoğaltma durumu sağlıklı mı?
    Çoğaltma ilişkisinin koşulu. sağlıklı bir durum ile 1belirtilir. Sağlıksız bir durum 0 ile belirtilir.

  • Veri çoğaltma aktarılıyor mu
    Birim çoğaltma durumunun aktarımda olup olmadığı.

  • Hacim çoğaltma gecikme süresi
    Gecikme süresi, çoğaltmanın kaynağın arkasındaki gerçek gecikme süresidir. Hedef birimdeki çoğaltılan verilerin kaynak birime göre yaşını gösterir.

Notlar

Birim çoğaltmanın sağlık durumunu değerlendirirken çoğaltma gecikme süresini göz önünde bulundurun. Gecikme süresi çoğaltma zamanlaması değerinden uzunsa, çoğaltma birimi kaynağa yetişemez. Bu sorunu çözmek için çoğaltma hızını veya çoğaltma zamanlamasını ayarlayın.

  • Hacim çoğaltma son aktarım süresi
    Son aktarımın tamamlanması için geçen saniye sayısı.

  • Hacim çoğaltma son transfer boyutu
    Son aktarımın bir parçası olarak aktarılan toplam bayt sayısı.

  • Birim çoğaltma ilerlemesi
    Geçerli aktarım işlemi için aktarılan bayt cinsinden toplam veri miktarı.

  • Hacim çoğaltma toplam aktarımı
    İlişki için aktarılan kümülatif baytlar.

Kapasite havuzları için aktarım hızı ölçümleri

  • Havuza ayrılan aktarım hızı
    Havuza ait tüm birimlerin aktarım hızının toplamı.

  • Havuz için sağlanan aktarım hızı
    Bu havuz için sağlanan aktarım hızı.

Birimler için aktarım hızı ölçümleri

  • Okuma aktarım hızı

    Saniye başına bayt cinsinden okuma aktarım hızı.

  • Toplam aktarım hızı
    Saniye başına bayt cinsinden tüm aktarım hızının toplamı.

  • Yazma aktarım hızı

    Aktarım hızını saniye başına bayt cinsinden yazma.

  • Diğer aktarım hızı

    Saniye başına bayt cinsinden okuma veya yazma olmayan diğer veri akışı.

  • Toplam aktarım hızı

    Saniye başına bayt cinsinden tüm aktarım hızının (okuma, yazma ve diğer) toplamı.

Hacim yedekleme metrikleri

  • Birim Yedekleme Etkin mi?

    Birim için yedeklemenin etkinleştirilip etkinleştirilmediğini gösterir. 1 etkindir. 0 devre dışı bırakıldı.

  • Birim Yedekleme İşlemi Tamamlandı mı

    Son birim yedekleme veya geri yükleme işleminin başarıyla tamamlanıp tamamlanmadığını gösterir. 1 başarılı oldu. 0 başarısız oldu.

  • Hacim Yedekleme Askıya Alındı mı?

    Birim için yedekleme politikasının askıya alınıp alınmadığını gösterir. 1 değeri, askıya alınmadığı anlamına gelir. 0 değeri askıya alındığı anlamına gelir.

  • Hacim Yedekleme Baytları

    Bu birim için yedeklenen toplam bayt sayısı.

  • Birim Yedekleme İşlemi Son Aktarılan Bayt

    Son yedekleme işlemi için aktarılan toplam bayt sayısı.

  • Birim Yedek Geri Yükleme İşlemi Son Aktarılan Baytlar

    Son yedekleme geri yükleme işlemi için aktarılan toplam bayt sayısı.

Etkileyici erişim ölçümleri

  • Hacim soğuk katman boyutu
    Soğuk katman için birim ayak izi.

  • Soğuk katman veri okuma boyutu
    Birim başına GET kullanılarak okunan veriler.

  • Hacim soğuk katman veri yazma boyutu
    Her birim için PUT kullanılarak veriler katmanlandı.
