Sanal küme mimarisi - Azure SQL Yönetilen Örneği

  • Makale

Şunlar için geçerlidir:Azure SQL Yönetilen Örneği

Bu makalede, Azure SQL Yönetilen Örneği barındıran sanal kümenin mimarisi ve işlem yönetimi açıklanmaktadır.

Genel Bakış

Azure SQL Yönetilen Örneği, ayrılmış bir yalıtılmış sanal makine kümesinde barındırılan ve bir sanal kümeye katılmış hizmet bileşenlerinden oluşan tek kiracılı, hizmet olarak platformdur (PaaS). Bu ayrılmış sanal makine kümeleri, donanım oluşturma ve bakım pencereleri gibi benzer örnek yapılandırma özniteliklerine göre sanal makine gruplarına yerleştirilir. Bir veya daha fazla örnek bir sanal makine grubunda olabilir ve bir veya daha fazla sanal makine grubu bir sanal küme oluşturur. Sanal küme, yeni ve kaldırılan örnekleri barındırmak için gerektiğinde otomatik olarak genişler veya sözleşmeler gerçekleştirir.

Her sanal küme bir alt ağ ile ilişkilendirilir ve bir alt ağda ilk SQL yönetilen örneği oluşturulduğunda otomatik olarak dağıtılır . Benzer şekilde, bir alt ağın son örneği silindiğinde sanal küme otomatik olarak kaldırılır ve alt ağ boş bırakılır ve kaldırılmaya hazır olur. Sanal küme, alt ağı bu alt ağın içinde dağıtılan yönetilen örneklere bağlar. Bir alt ağ ile küme arasındaki ilişkiyi oluşturmak için bir hizmet ilişkilendirme bağlantısı (SAL) kullanılır.

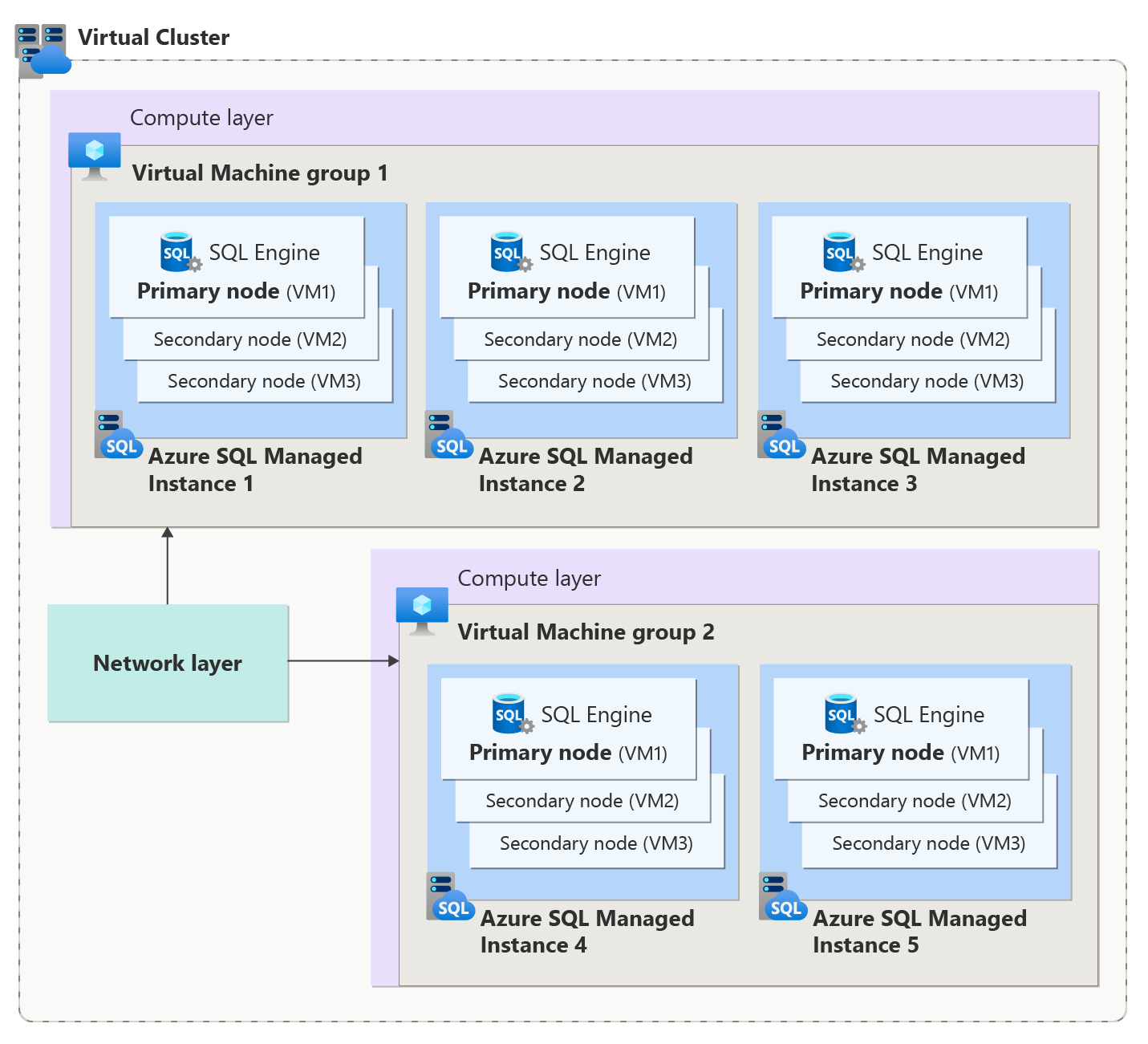

Aşağıdaki diyagramda sanal kümenin kavramsal düzeni gösterilmektedir:

Diagram that shows the virtual cluster architecture for Azure SQL Managed Instance.

Yönetim işlemlerinde rol

Sanal kümenin yönetim işlemlerindeki rolü, işlem için uygun işlem kaynaklarını bulmak ve örneği oluşturan sanal makineler ve sanal makine grupları gibi küme içindeki kaynakları yönetmektir. Yönetim işlemleri, yeni örnekler oluşturmayı ve mevcut örneklerin yapılandırmasını silmeyi veya değiştirmeyi içerir. Sanal küme, işleme bağlı olarak mevcut sanal makine gruplarını genişletir, küçültür veya siler ya da yeni sanal makine grupları oluşturur.

Sanal makine grupları benzer örnek yapılandırma öznitelikleri (donanım oluşturma ve bakım pencereleri gibi) tarafından tanımlandığından, bir örnek için bu özniteliklerden herhangi birinde değişiklik yapmak, sanal kümeyi oluşturan sanal makine gruplarına bir eylem gerçekleştirmesi için tetikler. Yönetim işlemleri tarafından tetiklenen eylemler, mevcut sanal makineleri ve sanal makine gruplarını yeni oluşturma veya silmenin yanı sıra mevcut grupları genişletmeyi ve örnekleri gruplar arasında taşımayı içerir. Tüm sanal makineler bir gruptan kaldırılırsa, sanal küme sanal makine grubunu da siler.

Örneğin, bir örneğin donanım neslini değiştirirseniz, sanal küme henüz yoksa donanım oluşturma için yeni bir sanal makine grubu oluşturur ve örneği bu gruba taşır.

Sanal grup değiştirme işlemlerinin süresi işlem türüne bağlıdır. Daha fazla bilgi için bkz. SQL Yönetilen Örneği yönetim işlemleri.

Sanal makine grubu sayısı

Bir sanal kümedeki sanal makine gruplarının sayısı aşağıdakilere bağlıdır:

Bir sanal kümedeki sanal makine gruplarının sayısını, farklı donanım oluşturma yapılandırmalarının sayısını alt ağınızdaki farklı bakım penceresi yapılandırmalarının sayısıyla çarparak belirleyebilirsiniz. Örneğin, iki donanım oluşturma yapılandırmanız (bir Standart serisi ve bir Premium serisi örneği gibi) ve iki farklı bakım penceresi yapılandırmanız varsa, sanal kümenin dört sanal makine grubu vardır.

SQL Yönetilen Örneği üç farklı donanım oluşturma yapılandırmasını ve üç farklı bakım penceresi yapılandırmasını destekler. Bu nedenle, bir sanal kümedeki en az sanal makine grubu sayısı 1 'dir (bir donanım oluşturma yapılandırması, bir bakım penceresi yapılandırması) ve en fazla 9 'dir (üç farklı donanım oluşturma yapılandırması, üç farklı bakım penceresi yapılandırması).

Önemli

Bir gruba katılabilen sanal makine sayısı sınırı olduğundan, var olan bir grupta yer olmaması, aynı belirtimlere sahip bir sanal makine grubu oluşturulmasına neden olabilir. Çok sayıda örneği olan bir alt ağın aynı yapılandırmaya sahip birden çok makine grubuna sahip olması ve 9 sanal makine grubunu aşması mümkündür.

IP adresi kullanımında rol

Azure SQL Yönetilen Örneği yerleşik yüksek kullanılabilirliği Azure Service Fabric ile uygulanır. Service Fabric kümesi, ağa bağlı bir sanal veya fiziksel makine kümesidir. Service Fabric kümesinin parçası olan her makine veya VM'ye küme düğümü adı verilir ve her düğüm bir IP adresi ayırır. Bu nedenle, SQL yönetilen örneği oluşturan ayrılmış VM kümesindeki her sanal makine Service Fabric kümesinde bir düğüm olarak kabul edilir. Bir veya daha fazla SQL yönetilen örneğini barındıran sanal küme, yüksek kullanılabilirlik için bir Service Fabric kümesi oluşturmak üzere her vm'ye IP adresleri atar.

Sanal küme, içindeki sanal makinelere IP adresleri atamakla sorumlu olduğundan ve her sanal küme tek bir alt ağ ile ilişkilendirildiğinden, alt ağ için uygun bir boyut belirlerken alt ağa dağıtmayı beklediğiniz örnek sayısını dikkatle dikkate almanız gerekir.

Yönetilen örneklerinizi dağıtabileceğiniz alt ağ için uygun bir boyut belirlerken şunları dikkate alın:

  • Alt ağa dağıtmayı beklediğiniz örnek sayısı
  • Alt ağda beklediğiniz farklı sanal makine gruplarının sayısı

Daha fazla bilgi edinmek için bkz. Azure SQL Yönetilen Örneği için gerekli alt ağ boyutunu ve aralığını belirleme.

DNS eşitlemesi

Sanal küme, mevcut SQL yönetilen örneklerini barındıran bir sanal ağda DNS sunucusu ayarları değişikliklerini eşitler. Sanal küme eşitlemeyi tetikler ve küme içindeki örneklere dağıtır. Daha fazla bilgi için bkz. Azure SQL Yönetilen Örneği'da özel etki alanı adlarını çözümleme.

Azure SQL Yönetilen Örneği’ni sildikten sonra alt ağı silme

SQL yönetilen örnekleri için kullanılan bir alt ağı silmeden önce alt ağın boş olması gerekir. Alt ağın ilk örneği oluşturulduğunda sanal kümeler otomatik olarak oluşturulduğundan ve alt ağın son örneği silindiğinde otomatik olarak silindiğinden, alt ağı silebilmeniz için önce alt ağdaki tüm örnekleri silmeniz gerekir.

Önemli

  • Sanal kümenin oluşturulması ve silinmesi otomatiktir ve alt ağdaki ilk örneği oluşturmadan veya son örneği silmeden önce el ile eylem gerçekleştirmenizi gerektirmez.
  • Sanal kümenin silinmesi, 1,5 saate kadar sürebilen uzun süre çalışan bir işlemdir. Sanal küme silinene kadar sanal küme portalda görünmeye devam eder.

Nadir durumlarda, örnek oluşturma işlemi başarısız olur ve boş bir sanal kümeyle sonuçlanır. Ayrıca, örnek oluşturmayı iptal edebilirsiniz, çünkü sanal kümenin dağıtılamayan bir durumdaki örneklerle dağıtılması mümkündür. Boş sanal kümeler veya dağıtılamayan örnekleri olan kümeler arka planda otomatik olarak kaldırılır ve bu kümelerle ilişkili ücret alınmaz.
