ExpressRoute için planlı bakım kılavuzu

ExpressRoute bağlantı hatları ve Doğrudan Bağlantı Noktaları, Microsoft eşleme konumlarındaki Microsoft Enterprise Edge (MSEE) cihazlarına birincil ve ikincil bağlantı ile yapılandırılır. Bu bağlantılar, planlı veya plansız olaylar olması durumunda şirket içinden Azure kaynaklarınıza güvenilir bağlantı sunmak için fiziksel olarak farklı cihazlarda kurulur.

Bu makalede ExpressRoute bağlantı hattı bakımı sırasında neler olduğu açıklanır ve planlı veya plansız bir bakımdan etkilenen hizmet kesintisini en aza indirmek için gerçekleştirmeniz gereken eylemler sağlanır.

Bakım için hazırlanma

MSEE cihazları platform güvenilirliğini artırmak, güvenlik düzeltme ekleri uygulamak, hatalı donanımları değiştirmek vb. için bakımdan geçiriliyor. ExpressRoute bağlantı hattı hizmetlerini geliştirmek veya yeni yazılım sürümü uygulamak için Microsoft Enterprise Edge yönlendiricilerinde (MSEE) bakım işlemleri gereklidir. Bakım etkinliği, hizmetleriniz üzerindeki etkisini en aza indirmek için önceden planlanır ve zamanlanır.

ExpressRoute bağlantı hattının dayanıklılığı

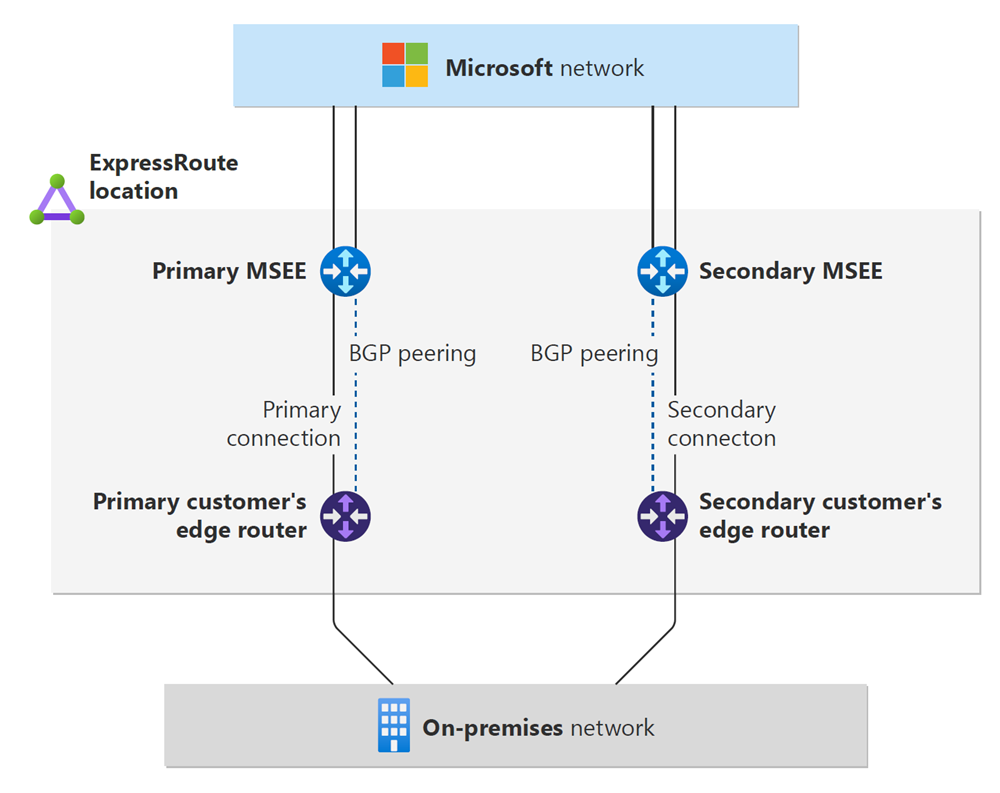

ExpressRoute bağlantı hattının dayanıklılığı, ExpressRoute konumundaki iki MSEE'ye iki bağlantı ile elde edilir.

Microsoft, bağlantı sağlayıcısından veya ağ kenarından her MSEE'ye bir tane olmak üzere çift BGP oturumları gerektirir. ExpressRoute bağlantı hattıyla ilişkili SLA (hizmet düzeyi sözleşmesi) ile uyumlu olması için MSEE yönlendiricileri ile uç yönlendiricileriniz arasında çift BGP oturumlarının aynı anda oluşturulması gerekir.

Bakım uyarılarını açma

Planlı bakım zamanlandığında, Azure Hizmet Durumu bildirimleri aracılığıyla iş süresinden en az 14 gün önce size bildirim gönderilir. Hizmet Durumu ile ExpressRoute Bağlantı Hattı bakımı için uyarı yapılandırabilir, planlı ve zamanlanmış bakımı görüntüleyebilirsiniz. ExpressRoute bakımı için Hizmet Durumu hakkında daha fazla bilgi edinmek için bkz. ExpressRoute bakım uyarılarını görüntüleme ve yapılandırma. Bakım olaylarından önce bildirim almak için Azure Hizmet Durumu'na abone olmanız çok önemlidir.

Bakım olayları nasıl zamanlanır?

MSEE'de planlı bakım, iki farklı zaman penceresi üzerinde gerçekleşecek şekilde zamanlanmıştır. Bu ayrım, bakım olayı nedeniyle ExpressRoute bağlantı hatlarınız üzerinden bağlantının kesintiye uğramamasını ve Azure hizmetlerinize ulaşmak için her zaman en az bir yolun kullanılabilir olmasını sağlamaktır.

Bakım sırasında, trafiğin yedek yola düzgün bir şekilde yönlendirilmesini sağlayan AS yolu eklemesini etkinleştiririz. AS Path prepend işlemi, yerinde ve ExpressRoute ağ geçidi bağlantısına doğru BGP yollarına AS 12076 numarasının sekiz kez ön eklenmesiyle yapılır. Yoldaki tüm şirket içi cihazların AS yolunu kabul edecek ve şirket içinden gelen trafiğin yedek ExpressRoute yoluna geçmesine izin verecek şekilde ayarlandığından emin olmanız gerekir.

Bağlantılarınız ağınızı yönetiyorsa bunlara AS yolunun eklenmesine izin verecek şekilde ayarlandıklarını onaylamak için hizmet sağlayıcınıza danışın.

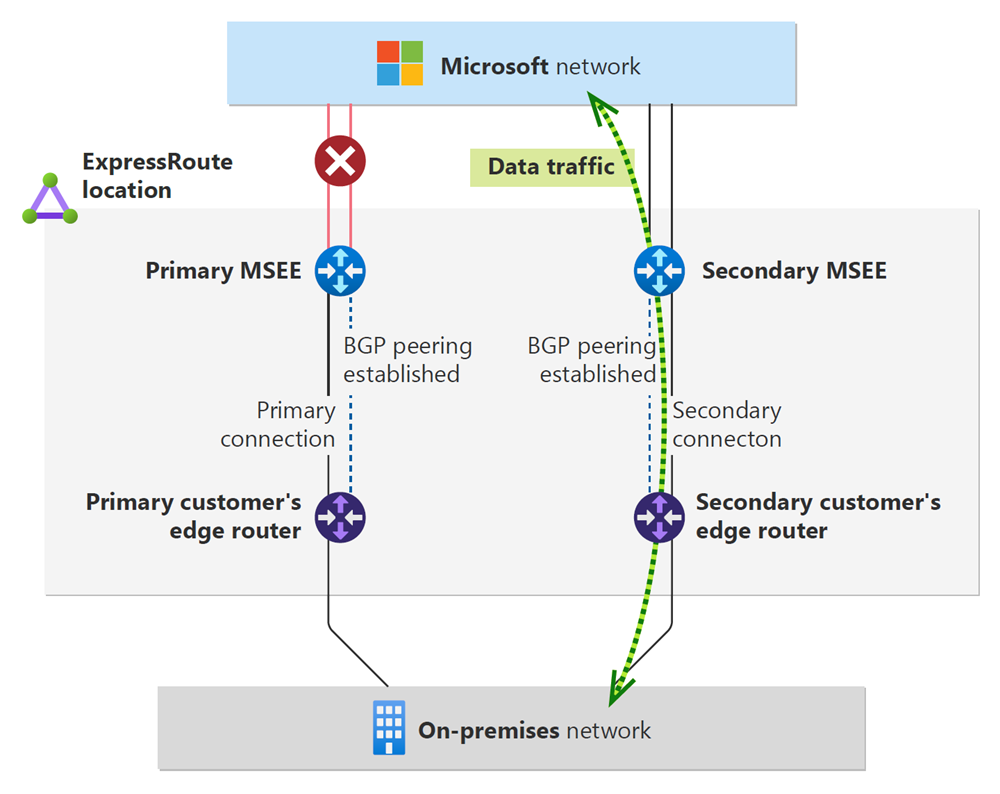

MSEE yönlendiricileri ile Microsoft çekirdek ağı arasındaki bakım etkinliği

Bakım etkinliği sırasında, şirket içi ağınızla MSEE arasındaki BGP oturumu yerleşik durumda olabilir ve şirket içi ağınızdan MSEE yönlendiricilerine giden yolların reklamını yapabilir. Bu durumda, bağlantının bütünlüğünü belirlemek için yalnızca uç yönlendiricinizde yerleşik BGP oturumunun varlığına güvenemezsiniz. Yönlendirme ilkeniz trafiğin belirli bir bağlantıya gönderilmesini yine de zorlayabilir. Bu yapılandırma, trafik bakımda olan bağlantıya yönlendirildiğinde ve dönüş trafiğiniz yedekli yol üzerinde olduğundan trafiğin kaybına neden olabilir. Trafiğin atılmasını önlemek için, bağlantı AS 12076'dan BGP ilanları aldığında ve en iyi BGP metriğiyle bağlantıya trafik iletileceğinde uç yönlendiricilerinizdeki yapılandırma, trafiği iletecek şekilde yapılmalıdır. Birincil ve ikincil bağlantıdaki BGP ölçümü aynı olduğunda trafik yük dengelenir.

ExpressRoute devre yük devretme doğrulaması

ExpressRoute bağlantı hattını etkinleştirmeyi tamamladıktan sonra ve üretimde kullanılmadan önce, müşterinin uç yönlendirici BGP yapılandırmalarının doğru olduğunu doğrulamak için bir yük devretme testi çalıştırmanız önerilir.

ExpressRoute devre yük devretme doğrulama işlemi iki adımda gerçekleştirilebilir:

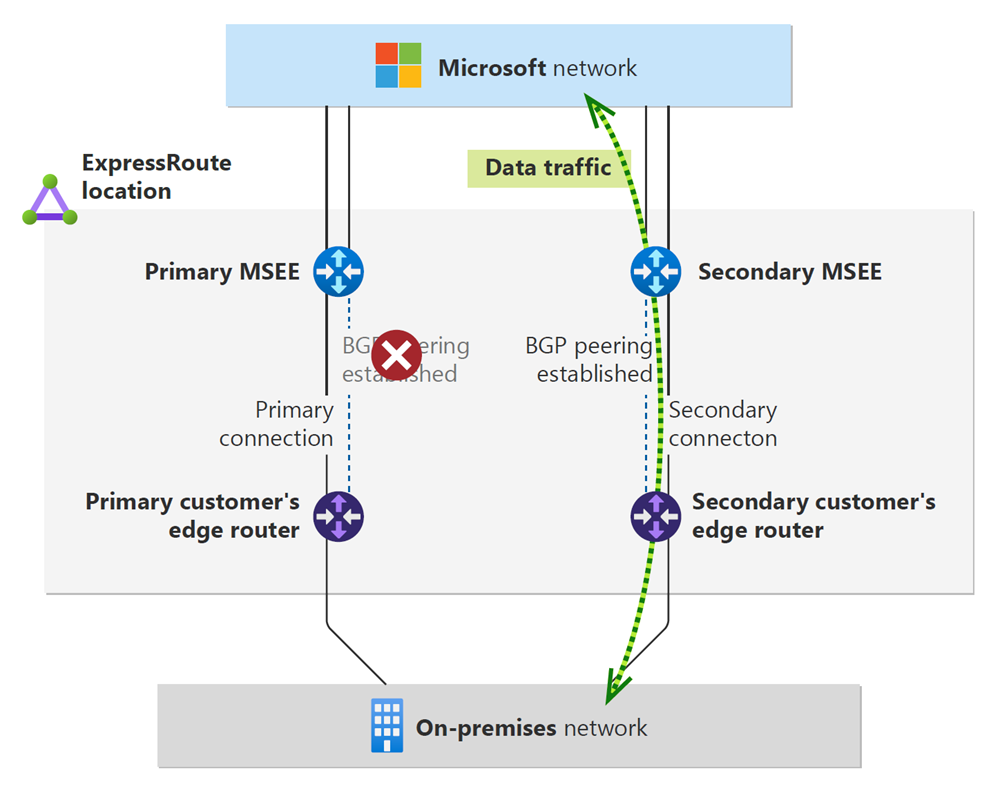

1. Şirket içi uç yönlendiriciniz ile MSEE yönlendiricisi üzerindeki birincil bağlantı arasında BGP oturumunu kapatın. Bu, trafiği yalnızca ikincil bağlantı üzerinden zorlar. komutunu kullanarak MSEE bağlantısındaki trafik istatistiklerini Get-AzExpressRouteCircuitStats izleyebilirsiniz. BitsInPerSecond ve BitsOutPerSecond trafik ölçümleri yalnızca şu anda etkin olan yolda artmalıdır.



   Test başarıyla tamamlandığında ikinci adıma geçin.

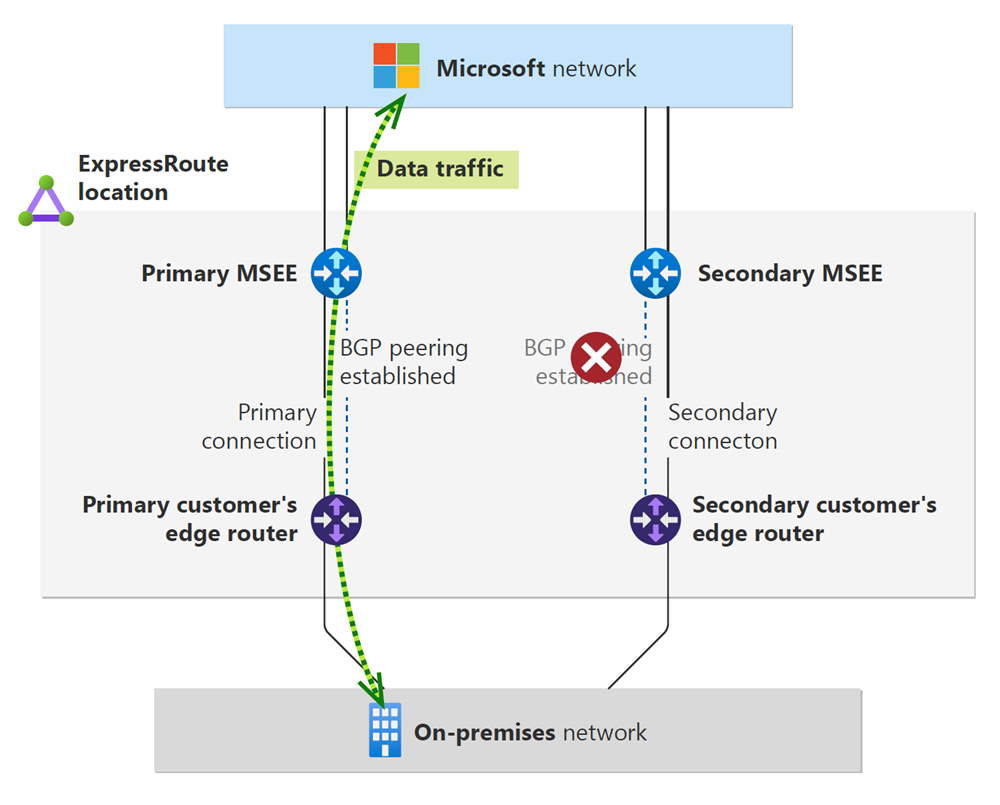

2. Şirket içi uç yönlendiricinizle ikincil MSEE bağlantısı arasındaki BGP oturumunu kapatın. Trafiğin yalnızca birincil yolda arttığını doğrulamak için 1. Adım'daki doğrulama eylemlerini tekrarlayın.



Trafik akışı yük devretmesini doğrulamak için şirket içi uygulamalarınızdan MSEE'ye giden her yol üzerinde AS yolu öne ekleme yaparak daha fazla test çalıştırabilirsiniz. Hizmet sağlayıcınızla birlikte çalışarak, sağlayıcı kenarından şirket içi ağınıza yönelik AS yolunu tanıtmak için benzer bir test gerçekleştirilebilir. ExpressRoute özel eşleme ve ExpressRoute Microsoft eşleme için açıklanan yük devretme yordamı doğrulanmalıdır.

Yük devretme testinde BGP oturumlarının durumunu denetlemek için ExpressRoute bağlantısını doğrulama belgelerinde açıklanan yönergeleri kullanabilirsiniz.

ExpressRoute bağlantı hattının yük devretme doğrulaması, planlanan ExpressRoute devrelerinin bakımı sırasında kesinti riskini azaltır.

ExpressRoute devre yük devretme doğrulaması tamamlanmamışsa ve ExpressRoute devresi zaten üretimdeyse, müşteri bakımlarını çalışma saatleri dışında planlamak ve yük devretme testi yapmak için hiçbir zaman çok geç değildir.

Not

Genel bir kılavuz olarak, durum bilgisi tutan cihazlarda (güvenlik duvarları gibi) ExpressRoute BGP bağlantılarını sonlandırmak, Microsoft veya ExpressRoute hizmet sağlayıcınız tarafından gerçekleştirilen planlı veya plansız bakım sırasında yük devretme ile ilgili sorunlara neden olabilir. Trafiğinizin düzgün yük devretmesini sağlamak ve mümkün olduğunda durum bilgisi olmayan cihazlarda BGP oturumlarını sonlandırmak için kurulumunuzu değerlendirmeniz gerekir.

ExpressRoute bağlantı hattını izleme

ExpressRoute bağlantı hatları aracılığıyla bağlantıların durumunu izlemeniz gerekir. Ağ bağlantısının durumunu izlemek, iyi durumda olmayan duruma tepki vermek ve hızlı düzeltme almak için önemlidir. Azure İzleyici uyarıları , izleme verilerinizde olumsuz etkilere neden olan koşullar bulunduğunda size proaktif olarak bildirir.

ExpressRoute bağlantı hattı ve Doğrudan bağlantı noktaları için ExpressRoute izleme için kullanılabilir ölçümleri gözden geçirin. En azından uyarıları ARP kullanılabilirliği, BGP kullanılabilirliği ve Satır Protokolü için tetiklenmek üzere yapılandırmanız gerekir. Ardından, hizmet dışı bir durum oluştuğunda gönderilecek e-posta bildirimlerini yapılandırın.

ExpressRoute için Bağlantı İzleyicisi kullanarak izleyici bilgilerini yükseltebilirsiniz. Bağlantı izleyicisi, şirket içi ağlar (şube ofisleri vb.) ile Azure bulut dağıtımları arasındaki bağlantıyı izleyen bulut tabanlı bir ağ izleme çözümüdür. Bu hizmet, hizmetlerinizde yalnızca hizmet kesintilerini değil uçtan uca performans düşüşlerini de izlemek için kullanılır.

Sonraki adımlar

• ExpressRoute için Network Insights hakkında bilgi edinin ve ExpressRoute bağlantı hattınızı izleyip sorunlarını giderebilirsiniz.
