Önbellek ölçümleri ve izleme

  • Makale

Azure portalında, Azure HPC Önbelleği performansınızı izlemek için kullanabileceğiniz birkaç yerleşik görselleştirme vardır.

Bu makalede görselleştirmelerin nerede bulunacağı ve bunların ne gösterdiği açıklanmaktadır.

Önbellek performansı verilerini gösteren dört HPC Önbelleği portal sayfası vardır:

  • Genel bakış
  • Ölçümler
  • Önbellek raporu
  • İstemci durumu

Kenar çubuğundaki İzleme menüsünden Ölçümler, Önbellek raporu ve İstemci durumu sayfalarını açın. Önbelleğin Genel Bakış sayfası kenar çubuğu menüsündeki en üst öğedir.

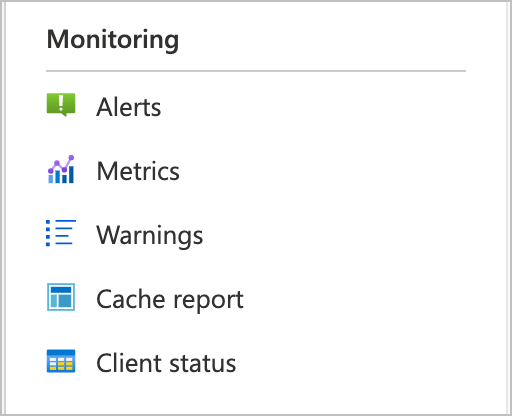

screenshot of the Monitoring menu on the left of the Azure portal interface for HPC Cache.

Genel bakış sayfası

Önbelleğin Genel Bakış sayfasında önbellek aktarım hızı, saniye başına işlemler ve gecikme süresi gibi bazı temel önbellek istatistiklerine yönelik grafikler gösterilir. Grafikler sayfanın alt kısmında, Temel Parçalar bölümünün altındadır.

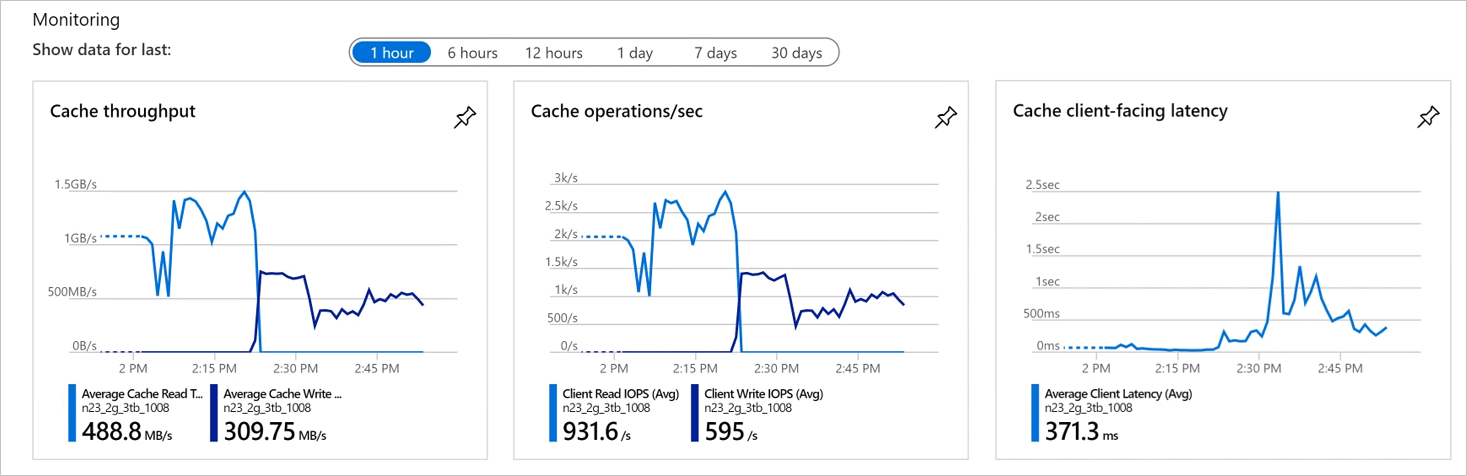

screenshot of three line graphs showing the statistics mentioned above for a sample cache

Bu grafikler, Azure'ın yerleşik izleme ve analiz araçlarının bir parçasıdır. Azure İzleyici belgelerinden bu özellikler hakkında daha fazla bilgi edinin.

Ölçümler sayfası

HPC Önbelleği Ölçümleri sayfası başka bir standart Azure özelliğidir. Kendi grafiklerinizi oluşturmak ve özellikler hakkında daha fazla bilgi edinmek için sayfadaki ipuçlarını izleyin.

Önbellek raporu

Önbellek raporu, önbelleğinizin kullanılan alanını, boş alanını ve önbellek geri dönüşüm oranını gösteren özelleştirilmiş bir grafik kümesidir.

Varsayılan olarak, sayfa önbelleğin tüm depolama hedefleri için toplanan verileri gösterir, ancak bunun yerine Depolama hedef denetimini kullanarak belirli bir depolama hedefi için önbellek tüketimi verilerini gösterebilirsiniz. Gösterilecek zaman aralığını da özelleştirebilirsiniz.

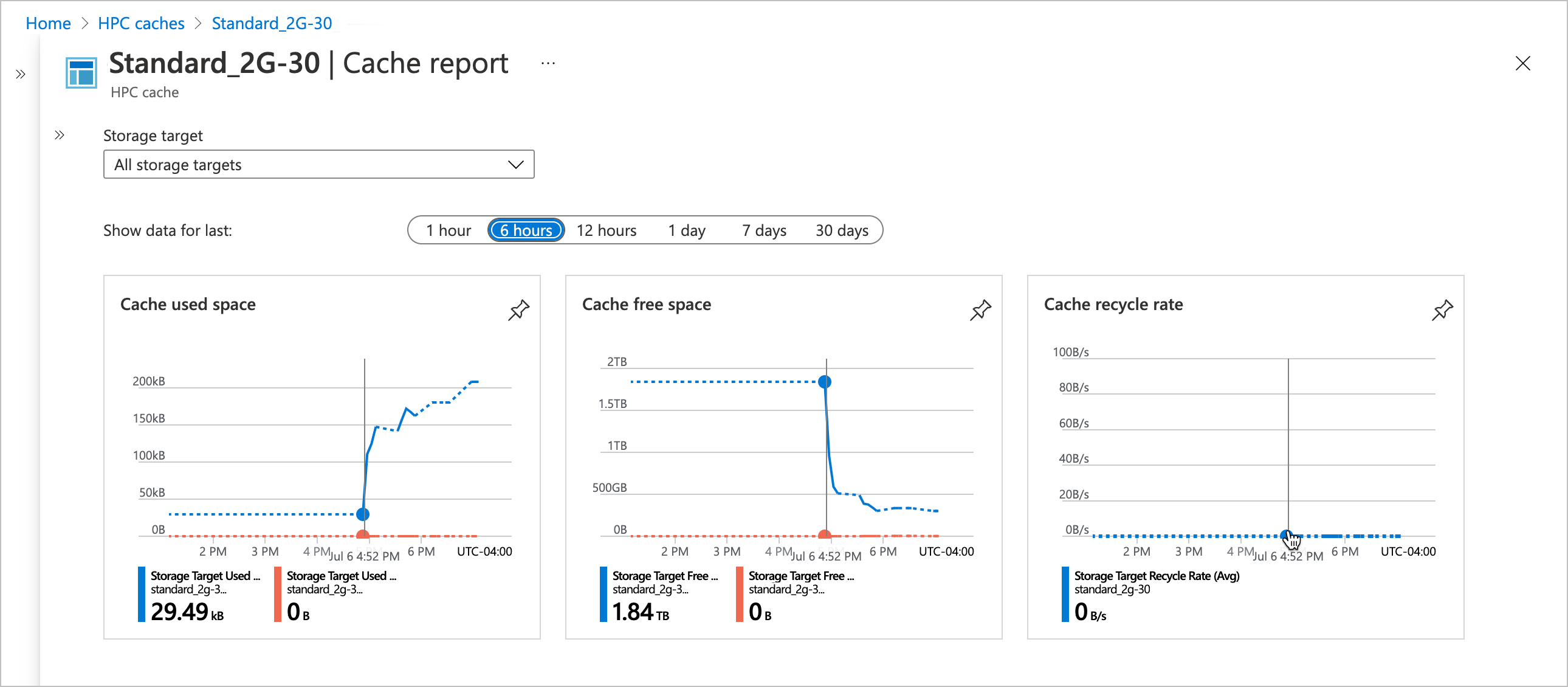

screenshot of the Cache report page.

  • Kullanılan önbellek alanı , istemci makinelerinin istediği dosyaları depolamak için kullanılan önbellek depolama alanı miktarıdır. Tek bir depolama hedefi seçerseniz, yalnızca bu arka uç depolama sistemindeki dosyalar için kullanılan alanı gösterir.

  • Önbellek boş alanı , önbellek depolama alanında kalan kullanılabilir kapasitedir.

  • Önbellek geri dönüşüm hızı , yeni istenen dosyalara yer açmak için eski dosyaların önbellekten kaldırılma oranını temsil eder. Tek bir depolama hedefi için bu hesaplama yalnızca o hedefte depolanan dosyaları içerir.

İstemci durumu

İstemci durumu sayfasında Azure HPC Önbelleği'nize bağlı olan istemci makineleri listelenir.

screenshot of the Client status page.

Tabloyu filtrelerle özelleştirerek belirli bir istemci adresini veya adres aralığını, belirli bir depolama hedefini veya tek bir önbellek bağlama adresini gösterebilirsiniz.

Tabloda gösterilen bağlantı türlerinin, depolama hedefine yönelik istemci bağlantıları ile ilgili olması gerekir:

  • azure_https_backend standart bir Azure Blob depolama sistemine güvenli bir istemci bağlantısıdır.
  • mount_backend , donanım NFS sistemine veya NFS özellikli blob kapsayıcısına bir NFS bağlantısıdır.
  • nfs_backend bağlantıya benzer mount_backend , ancak istemci bağlama işlemi tarafından başlatılan bir bağlantı yerine NFS iç uzak yordam çağrısı tarafından kullanılan ayrı bir bağlantıyı temsil eder.

Bu değerler, istemcilerle HPC Önbelleği arasındaki bağlantı sorunlarının hatalarını ayıklarken yararlı olabilir.
