Pen.MiterLimit Özellik

Tanım

Ad Alanı:

System.Windows.Media

Bütünleştirilmiş Kod:

PresentationCore.dll

Bu kalemin Thicknessyarıya kadar olan sicim uzunluğunun oranının sınırını alır veya ayarlar.

public:
 property double MiterLimit { double get(); void set(double value); };

public double MiterLimit { get; set; }

member this.MiterLimit : double with get, set

Public Property MiterLimit As Double

Özellik Değeri

Double

Sönücü uzunluğunun kalem Thicknessuzunluğunun yarısına oranının sınırı. Bu değer her zaman 1'den büyük veya 1'e eşit pozitif bir sayıdır. Varsayılan değer 10,0'dır.

Örnekler

Aşağıdaki örnekte, iki çizgi kesimi tarafından oluşturulan bir köşenin boyutunu sınırlamak için özelliğinin nasıl kullanılacağı MiterLimit gösterilmektedir.

<Page
  xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
  xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml">
  <StackPanel Margin="20">

    <Canvas Margin="100"  Width="100" Height="100">
      <Canvas.Background>
        <DrawingBrush>
          <DrawingBrush.Drawing>
            <GeometryDrawing>
              <GeometryDrawing.Geometry>
                <PathGeometry>
                  <PathGeometry.Figures>
                    <PathFigureCollection>
                      <PathFigure StartPoint="100,50">
                        <PathFigure.Segments>
                          <PathSegmentCollection>
                            <LineSegment Point="200,70" />
                            <LineSegment Point="100,60" />
                          </PathSegmentCollection>
                        </PathFigure.Segments>
                      </PathFigure>
                    </PathFigureCollection>
                  </PathGeometry.Figures>
                </PathGeometry>
              </GeometryDrawing.Geometry>
              <GeometryDrawing.Pen>

                <!-- The MiterLimit is set to a value of 0 so the corner formed
                     by where the two line segments join is cut or blunted. A larger
                     value would allow for the corner to extend out even beyond
                     the thickness of the line. -->
                <Pen Brush="Blue" Thickness="4" MiterLimit="0"  />
              </GeometryDrawing.Pen>
            </GeometryDrawing>
          </DrawingBrush.Drawing>
        </DrawingBrush>
      </Canvas.Background>
    </Canvas>

  </StackPanel>

</Page>

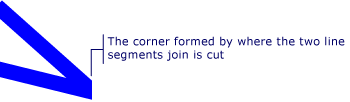

Aşağıdaki çizimde bu kod örneğinin ne ürettiği gösterilmektedir.

Açıklamalar

Bir sici, bir köşe oluşturmak için birleştirilecek iki yüzeyin her birinin eğimi ile yapılan bir eklemdir. İki çizgi kesimi keskin bir açıda bir araya geldiğinde, gönye yolu vuruşan çizgi kalınlığının ötesine uzanabilir.

Bağımlılık Özelliği Bilgileri

Öğe	Değer
Tanımlayıcı alanı	MiterLimitProperty
Meta veri özellikleri olarak ayarlandı true	Hiçbiri

Ayrıca bkz.

• StrokeMiterLimit
