通过 Azure PowerShell 使用应用程序网关管理 Web 流量

项目
05/11/2023

应用程序网关用于管理和保护传入你维护的服务器的 Web 流量。可以使用 Azure PowerShell 创建使用虚拟机规模集作为后端服务器的应用程序网关以管理 Web 流量。在此示例中，规模集包含两个添加到应用程序网关的默认后端池的虚拟机实例。

在本文中，学习如何：

设置网络
创建应用程序网关
使用默认后端池创建虚拟机规模集

如果需要，可以使用 Azure CLI 完成此过程。

如果没有 Azure 订阅，请在开始之前创建一个免费帐户。

注意

建议使用 Azure Az PowerShell 模块与 Azure 交互。若要开始，请参阅安装 Azure PowerShell。若要了解如何迁移到 Az PowerShell 模块，请参阅将 Azure PowerShell 从 AzureRM 迁移到 Az。

Azure Cloud Shell

Azure 托管 Azure Cloud Shell（一个可通过浏览器使用的交互式 shell 环境）。可以将 Bash 或 PowerShell 与 Cloud Shell 配合使用来使用 Azure 服务。可以使用 Cloud Shell 预安装的命令来运行本文中的代码，而不必在本地环境中安装任何内容。

若要启动 Azure Cloud Shell，请执行以下操作：

选项	示例/链接
选择代码或命令块右上角的“试用”。选择“试用”不会自动将代码或命令复制到 Cloud Shell。
转到 https://shell.azure.com 或选择“启动 Cloud Shell”按钮可在浏览器中打开 Cloud Shell。
选择 Azure 门户右上角菜单栏上的 Cloud Shell 按钮。

若要使用 Azure Cloud Shell，请执行以下操作：

启动 Cloud Shell。
选择代码块（或命令块）上的“复制”按钮以复制代码或命令。
在 Windows 和 Linux 上选择 Ctrl+Shift+V，或在 macOS 上选择 Cmd+Shift+V 将代码或命令粘贴到 Cloud Shell 会话中。
选择“Enter”运行代码或命令。

如果选择在本地安装和使用 PowerShell，则本文需要 Azure PowerShell 模块 1.0.0 或更高版本。要查找版本，请运行 Get-Module -ListAvailable Az。如果需要进行升级，请参阅 Install Azure PowerShell module（安装 Azure PowerShell 模块）。如果在本地运行 PowerShell，则还需运行 Login-AzAccount 以创建与 Azure 的连接。

创建资源组

资源组是在其中部署和管理 Azure 资源的逻辑容器。使用 New-AzResourceGroup 创建 Azure 资源组。

New-AzResourceGroup -Name myResourceGroupAG -Location eastus

创建网络资源

使用 New-AzVirtualNetworkSubnetConfig 配置名为 myBackendSubnet 和 myAGSubnet 的子网。使用 New-AzVirtualNetwork 和子网配置创建虚拟网络 myVNet。最后使用 New-AzPublicIpAddress 创建名为 myAGPublicIPAddress 的公共 IP 地址。这些资源用于提供与应用程序网关及其关联资源的网络连接。

$backendSubnetConfig = New-AzVirtualNetworkSubnetConfig `
  -Name myBackendSubnet `
  -AddressPrefix 10.0.1.0/24

$agSubnetConfig = New-AzVirtualNetworkSubnetConfig `
  -Name myAGSubnet `
  -AddressPrefix 10.0.2.0/24

$vnet = New-AzVirtualNetwork `
  -ResourceGroupName myResourceGroupAG `
  -Location eastus `
  -Name myVNet `
  -AddressPrefix 10.0.0.0/16 `
  -Subnet $backendSubnetConfig, $agSubnetConfig

$pip = New-AzPublicIpAddress `
  -ResourceGroupName myResourceGroupAG `
  -Location eastus `
  -Name myAGPublicIPAddress `
  -AllocationMethod Static `
  -Sku Standard

创建应用程序网关

本部分将创建用来支持应用程序网关的资源，并最终创建应用程序网关。创建的资源包括：

IP 配置和前端端口 - 将先前创建的子网关联到应用程序网关，并分配一个端口以用于访问它。
默认池 - 所有应用程序网关必须至少具有一个后端服务器池。
默认侦听器和规则 - 默认侦听器侦听已分配的端口上的流量，默认规则将流量发送到默认池。

创建 IP 配置和前端端口

使用 New-AzApplicationGatewayIPConfiguration 将前面创建的 myAGSubnet 关联到应用程序网关。使用 New-AzApplicationGatewayFrontendIPConfig 将 myAGPublicIPAddress 分配给应用程序网关。

$vnet = Get-AzVirtualNetwork `
  -ResourceGroupName myResourceGroupAG `
  -Name myVNet

$subnet=$vnet.Subnets[1]

$gipconfig = New-AzApplicationGatewayIPConfiguration `
  -Name myAGIPConfig `
  -Subnet $subnet

$fipconfig = New-AzApplicationGatewayFrontendIPConfig `
  -Name myAGFrontendIPConfig `
  -PublicIPAddress $pip

$frontendport = New-AzApplicationGatewayFrontendPort `
  -Name myFrontendPort `
  -Port 80

创建后端池和设置

使用 New-AzApplicationGatewayBackendAddressPool 为应用程序网关创建名为 appGatewayBackendPool 的后端池。使用 New-AzApplicationGatewayBackendHttpSettings 配置后端地址池的设置。

$defaultPool = New-AzApplicationGatewayBackendAddressPool `
  -Name appGatewayBackendPool

$poolSettings = New-AzApplicationGatewayBackendHttpSettings `
  -Name myPoolSettings `
  -Port 80 `
  -Protocol Http `
  -CookieBasedAffinity Enabled `
  -RequestTimeout 120

创建默认侦听器和规则

应用程序网关需要侦听器才能适当地将流量路由到后端池。在此示例中，将一个创建基本侦听器以侦听根 URL 上的流量。

使用 New-AzApplicationGatewayHttpListener 以及前面创建的前端配置和前端端口创建名为 mydefaultListener 的侦听器。侦听器需要使用规则来了解哪个后端池使用传入流量。使用 New-AzApplicationGatewayRequestRoutingRule 创建一个名为 rule1 的基本规则。

$defaultlistener = New-AzApplicationGatewayHttpListener `
  -Name mydefaultListener `
  -Protocol Http `
  -FrontendIPConfiguration $fipconfig `
  -FrontendPort $frontendport

$frontendRule = New-AzApplicationGatewayRequestRoutingRule `
  -Name rule1 `
  -RuleType Basic `
  -HttpListener $defaultlistener `
  -BackendAddressPool $defaultPool `
  -BackendHttpSettings $poolSettings

创建应用程序网关

现在已创建所需的支持资源，请使用 New-AzApplicationGatewaySku 为应用程序网关指定参数，然后再使用 New-AzApplicationGateway 创建它。

$sku = New-AzApplicationGatewaySku `
  -Name Standard_v2 `
  -Tier Standard_v2 `
  -Capacity 2

$appgw = New-AzApplicationGateway `
  -Name myAppGateway `
  -ResourceGroupName myResourceGroupAG `
  -Location eastus `
  -BackendAddressPools $defaultPool `
  -BackendHttpSettingsCollection $poolSettings `
  -FrontendIpConfigurations $fipconfig `
  -GatewayIpConfigurations $gipconfig `
  -FrontendPorts $frontendport `
  -HttpListeners $defaultlistener `
  -RequestRoutingRules $frontendRule `
  -Sku $sku

创建虚拟机规模集

在此示例中，将创建虚拟机规模集，以便为应用程序网关的后端池提供服务器。配置 IP 设置时将规模集分配给后端池。

$vnet = Get-AzVirtualNetwork `
  -ResourceGroupName myResourceGroupAG `
  -Name myVNet

$appgw = Get-AzApplicationGateway `
  -ResourceGroupName myResourceGroupAG `
  -Name myAppGateway

$backendPool = Get-AzApplicationGatewayBackendAddressPool `
  -Name appGatewayBackendPool `
  -ApplicationGateway $appgw

$ipConfig = New-AzVmssIpConfig `
  -Name myVmssIPConfig `
  -SubnetId $vnet.Subnets[0].Id `
  -ApplicationGatewayBackendAddressPoolsId $backendPool.Id

$vmssConfig = New-AzVmssConfig `
  -Location eastus `
  -SkuCapacity 2 `
  -SkuName Standard_DS2_v2 `
  -UpgradePolicyMode Automatic

Set-AzVmssStorageProfile $vmssConfig `
  -ImageReferencePublisher MicrosoftWindowsServer `
  -ImageReferenceOffer WindowsServer `
  -ImageReferenceSku 2016-Datacenter `
  -ImageReferenceVersion latest `
  -OsDiskCreateOption FromImage

Set-AzVmssOsProfile $vmssConfig `
  -AdminUsername azureuser `
  -AdminPassword "Azure123456!" `
  -ComputerNamePrefix myvmss

Add-AzVmssNetworkInterfaceConfiguration `
  -VirtualMachineScaleSet $vmssConfig `
  -Name myVmssNetConfig `
  -Primary $true `
  -IPConfiguration $ipConfig

New-AzVmss `
  -ResourceGroupName myResourceGroupAG `
  -Name myvmss `
  -VirtualMachineScaleSet $vmssConfig

安装 IIS

$publicSettings = @{ "fileUris" = (,"https://raw.githubusercontent.com/Azure/azure-docs-powershell-samples/master/application-gateway/iis/appgatewayurl.ps1");
  "commandToExecute" = "powershell -ExecutionPolicy Unrestricted -File appgatewayurl.ps1" }

$vmss = Get-AzVmss -ResourceGroupName myResourceGroupAG -VMScaleSetName myvmss

Add-AzVmssExtension -VirtualMachineScaleSet $vmss `
  -Name "customScript" `
  -Publisher "Microsoft.Compute" `
  -Type "CustomScriptExtension" `
  -TypeHandlerVersion 1.8 `
  -Setting $publicSettings

Update-AzVmss `
  -ResourceGroupName myResourceGroupAG `
  -Name myvmss `
  -VirtualMachineScaleSet $vmss

测试应用程序网关

使用 Get-AzPublicIPAddress 获取应用程序网关的公共 IP 地址。复制该公共 IP 地址，并将其粘贴到浏览器的地址栏。

Get-AzPublicIPAddress -ResourceGroupName myResourceGroupAG -Name myAGPublicIPAddress

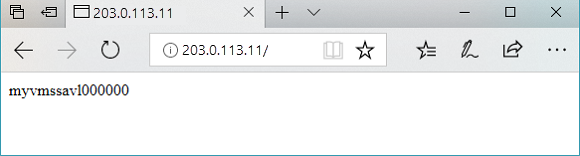

在应用程序网关中测试基 URL

清理资源

如果不再需要资源组、应用程序网关和所有相关资源，可以使用 Remove-AzResourceGroup 将其删除。

Remove-AzResourceGroup -Name myResourceGroupAG

后续步骤

使用 Web 应用程序防火墙限制 Web 流量
