Viso文件中尺寸标注和实际尺寸不同

Question

你好，我在Viso中画了一个矩形，形状的长度是1.9m，我在做尺寸标注时，显示的却是0.95m，请问我需要如何调整才能使标注尺寸与实际尺寸一致？

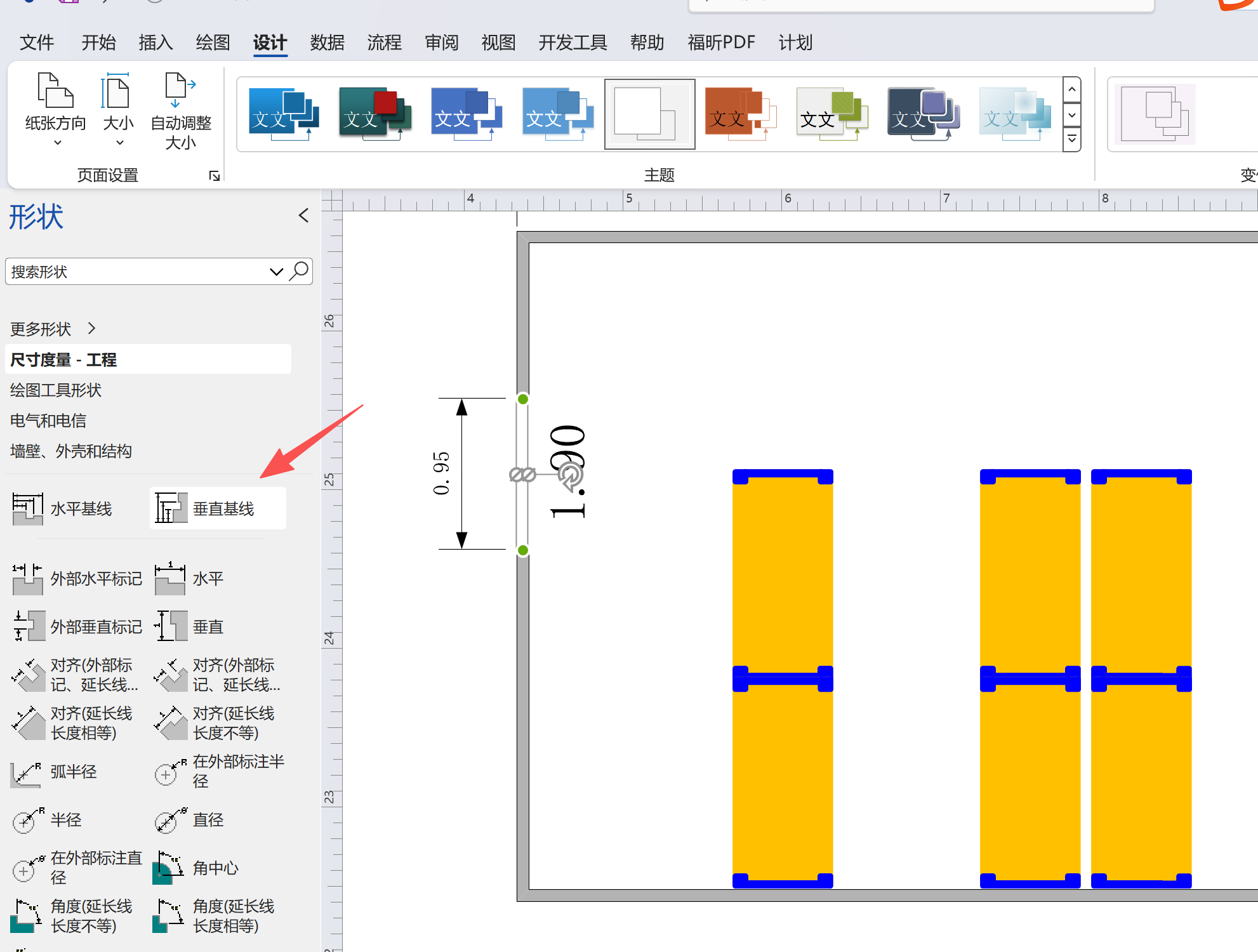

尺寸标注中使用的是“尺寸度量-工程”中的“垂直基线”

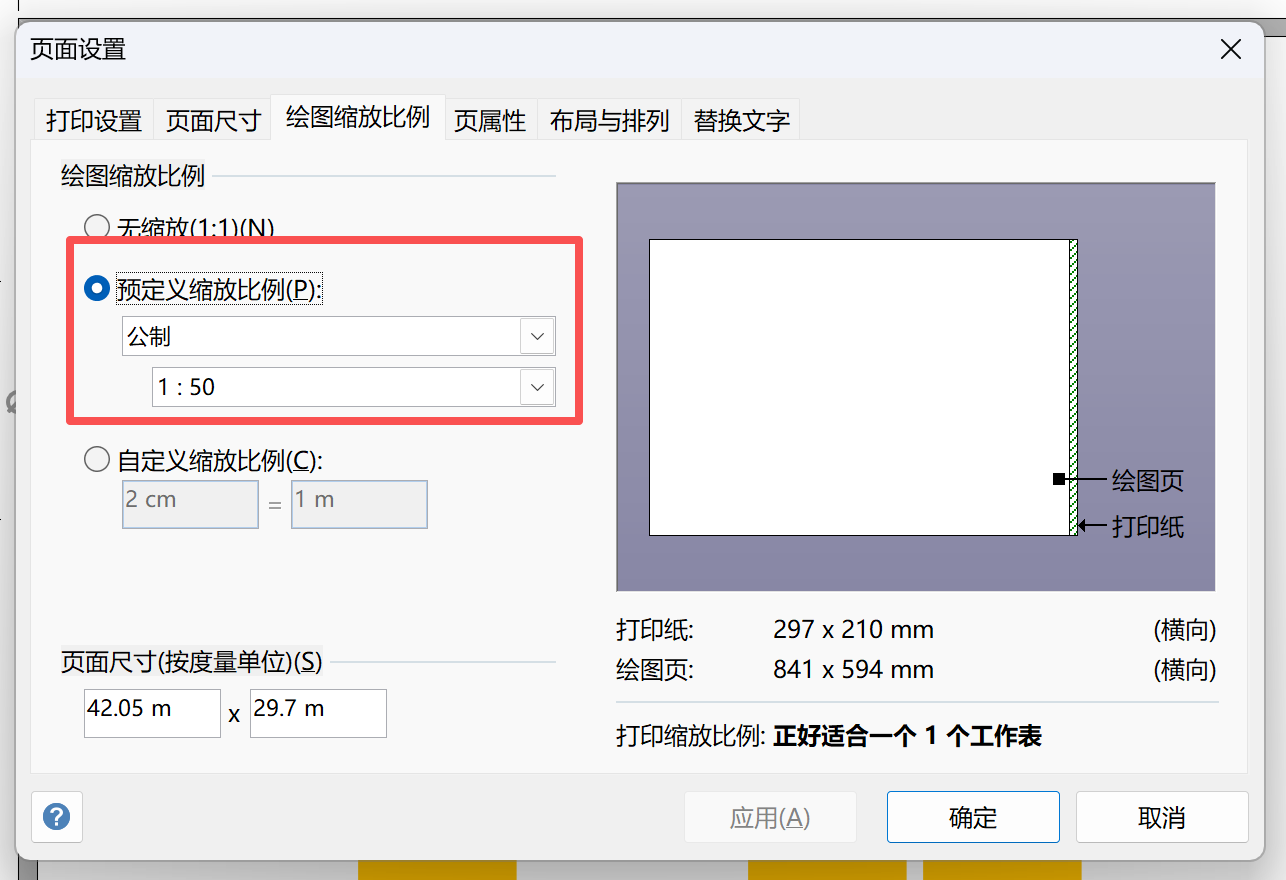

“页面设置”中绘图缩放比例是1:50，我也试着改成1:25，修改后，标注出来的依旧是0.95，不是1.9.

Answer 1

此答案为自动翻译，如有语法错误或措辞不规范，敬请谅解。感谢您的理解。

尊敬的 @zhiwei zhang,

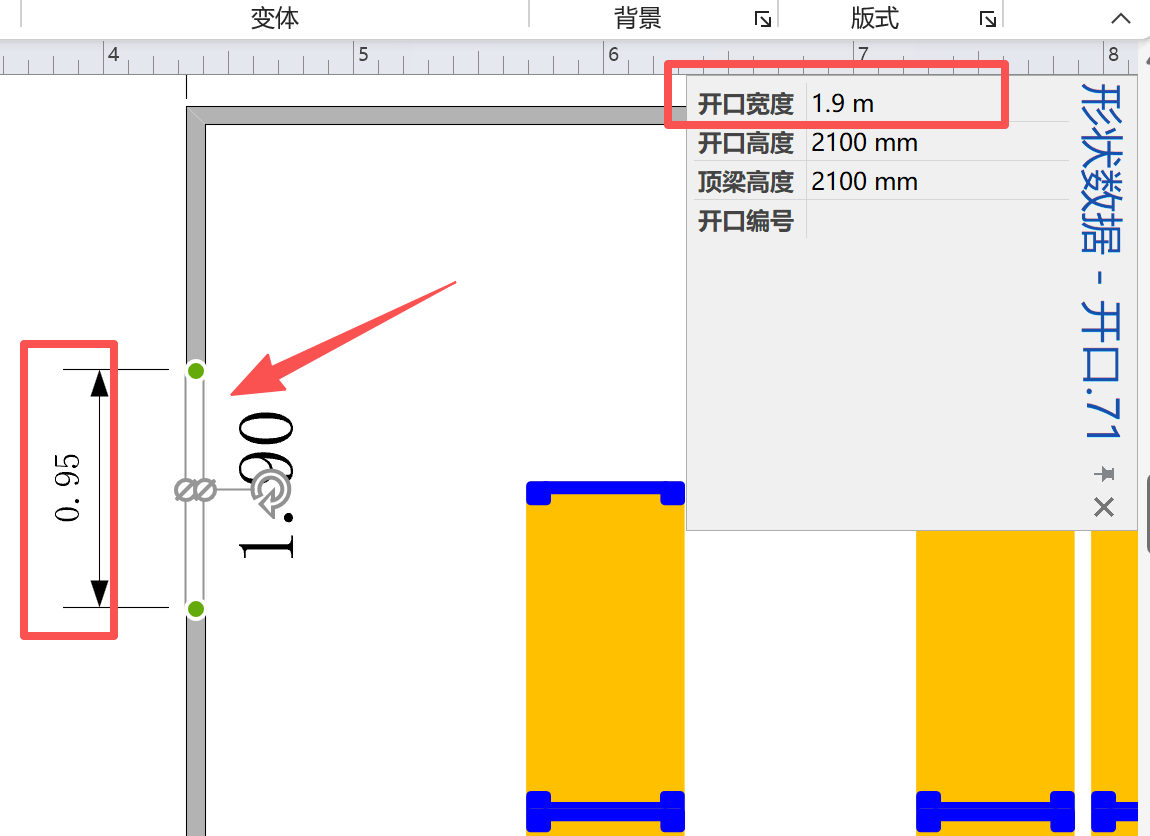

感谢您在 Microsoft Q&A 论坛发帖提问。根据截图显示，根据截图显示，Visio 可能是从门洞的中心/参考点而非整个门洞宽度进行测量。 门洞宽度属性设置为 1.9 米，而尺寸测量结果显示为 0.95 米，正好是预期值的一半。 这种情况通常发生在尺寸标注形状附加到形状的内部参考几何体或中心线，而不是实际的外边缘时。

正如您所说，您画了一个矩形，但您提供的图片只显示了矩形边缘的一小部分。请问您想具体描述哪一部分？

另外，如果您提供的图片只有实际图形的一半大小，能否也提供一下宽度尺寸，以便我核实其准确性？

以下是一些建议的故障排除步骤：

同时，重新连接尺寸标注端点

移除当前尺寸标注形状。

将尺寸标注手柄直接连接到开口的实际外边缘。

尝试使用不同的尺寸标注形状

不要使用：

垂直基线尺寸标注

尝试使用：

标准垂直尺寸标注、

水平尺寸标注

或外部尺寸标注形状。

确认门形状是否为组合/自定义形状

如果对象是导入或自定义的，内部几何形状可能会影响测量结果。

尝试：

右键单击形状 > 组合 > 取消组合

然后再次测量实际几何形状。

确认绘图比例

您的屏幕截图显示页面比例配置为：

1:50

这看起来正常，并且与绘图一致。

因此，比例本身可能不是根本原因。

最可能的原因是尺寸形状与门的中心/参考几何形状相连，导致 Visio 只测量实际开口宽度的一半。

希望我的信息符合您的预期，并能帮助您解决问题。如有任何其他疑问，请随时联系我。

期待您的回复。

---
