本部分介绍的功能与硬件生命周期主机和缩放单元节点服务器部分中介绍的功能相同。
系统信息标签
下图显示了前面板上的系统信息标签。
iDRAC Direct LED 指示器代码
iDRAC Direct LED 指示器亮起，指示端口为已连接，用作 iDRAC 子系统的一部分。
可以使用 USB 转微型 USB（AB 型）线缆配置 iDRAC Direct，该线缆可以连接笔记本电脑或平板电脑。 下表介绍了 iDRAC Direct 端口处于活动状态时的 iDRAC Direct 活动，并说明了 iDRAC Direct LED 指示器代码。
表 4. LED 指示器代码
| 指示器代码 | Condition |
|---|---|
| 绿色常亮，时长两秒 | 指示已连接笔记本电脑或平板电脑。 |
| 绿色闪烁（亮两秒，灭两秒） | 指示已识别连接的笔记本电脑或平板电脑。 |
| 未亮起 | 指示已拔掉笔记本电脑或平板电脑的电源。 |
左侧控制面板

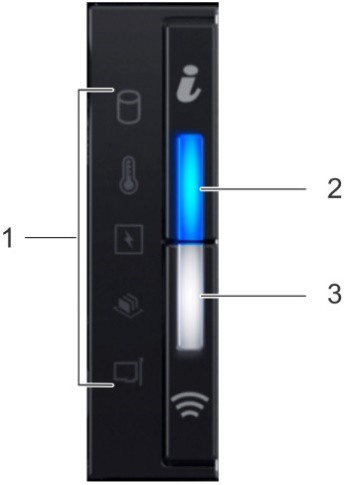

下图显示了左侧控制面板的状态和运行状况指示器。
图 11. 左侧控制面板
下表介绍了左侧面板中的功能。
项目 |
指示器或按钮 |
图标 |
说明 |
|---|---|---|---|
1 |
状态 LED 指示器 |
空值 |
指示系统的状态。 |
2 和 3 |
系统运行状况和系统 ID 指示器 |
|
指示系统运行状况。 |
下表列出了状态 LED 指示器。
注意
状态 LED 指示器始终处于熄灭状态，仅在发生错误变成黄色常亮。
图标 |
说明 |
条件 |
纠正措施 |
|---|---|---|---|
驱动器指示器 |
如果发生驱动器错误，指示器将变成黄色常亮。 |
1.检查系统事件日志来确定驱动器是否存在错误。 2.运行相应的联机诊断测试。 3.重启系统，并运行嵌入式诊断 (ePSA)。 4.如果在 RAID 阵列中配置了驱动器，请重启系统并进入主机适配器配置实用工具程序. |
|
温度指示器 |
如果系统发生温度错误（例如，环境温度超出范围或风扇出现故障），指示器将变成黄色常亮。 |
确保不存在以下情况： * 散热风扇已被移除或出现故障。 * 系统的盖子、空气罩、内存模块为空或背面填充托架已移除。 * 环境温度过高。 * 外部气流受阻。 |
|
电气指示器 |
如果系统出现电气错误（例如，电压超出范围，或者电源设备 (PSU) 或电压调节器出现故障），则指示器将变成黄色常亮。 |
1.检查系统事件日志或系统消息中是否有特定的问题。 2.如果日志指示 PSU 出现问题，请检查 PSU 上的 LED。 3.重新拔插 PSU。 |
|
内存指示器 |
如果发生内存错误，指示器将变成黄色常亮。 |
1.检查系统事件日志或系统消息来查明出故障的内存的位置。 2.重新拔插内存模块。 |
|
PCIe 指示器 |
如果 PCIe 卡出现错误，指示灯将变成黄色常亮。 |
1.重启系统。 2.更新 PCIe 卡所需的所有驱动程序。 3.重新安装卡。 |
电源设备指示器代码
AC 电源设备 (PSU) 有一个亮起的用作指示器的半透明柄。 DC PSU 有一个 LED 作为指示器。 指示器显示电源是否接通或电源是否发生故障。

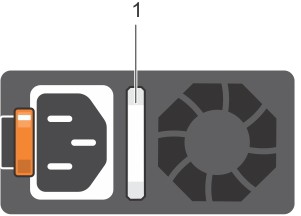

下图显示了转换 AC PSU。
图 12. AC PSU
下表定义了指示器代码。
表 7. AC PSU 指示器代码
| 电源指示器代码 | 条件 |
|---|---|
| 绿色 | PSU 已连接有效电源，并且 PSU 可运行。 |
| 琥珀色闪烁 | 指示 PSU 出现问题。 |
| 未亮起 | PSU 未连接电源。 |
| 绿色闪烁 | 更新 PSU 固件时，PSU 柄变成绿色闪烁。 更新固件时，请勿断开电源线或拔下 PSU。 如果固件更新中断，PUS 无法正常工作。 |
| 绿色闪烁并关闭 | 热插拔 PSU 时，PSU 柄以 4 Hz 的频率绿色闪烁五次，然后关闭。 这指示 PSU 在效率、功能集、运行状况或支持的电压方面不匹配。 如果安装了两个 PSU，则两个 PSU 必须具有相同类型的标签；例如扩展电源性能 (EPP) 标签。 不支持混用前几代服务器的 PSU，即使这些 PSU 具有相同的额定功率。 这会导致 PSU 不匹配或无法打开系统。 对 PSU 不匹配进行更正时，仅将 PSU 替换为闪烁指示器。 交换 PSU 以进行匹配可能会导致错误和 系统意外关闭。 若要从高输出配置更改为低输出配置，必须关闭系统，反之亦然。 AC PSU 支持 240 V 和 120 V 输入电压，但 Titanium PSU 除外，它仅支持 240 V。当两个相同的 PSU 接收不同的输入电压时，它们会输出不同的功率，导致不匹配。 如果使用两个 PSU，则必须是相同类型并且具有相同的最大输出功率。 不支持合用 AC 和 DC PSU，会导致不匹配。 |
