服务器概述

本部分概述服务器组件。

底盘前视图

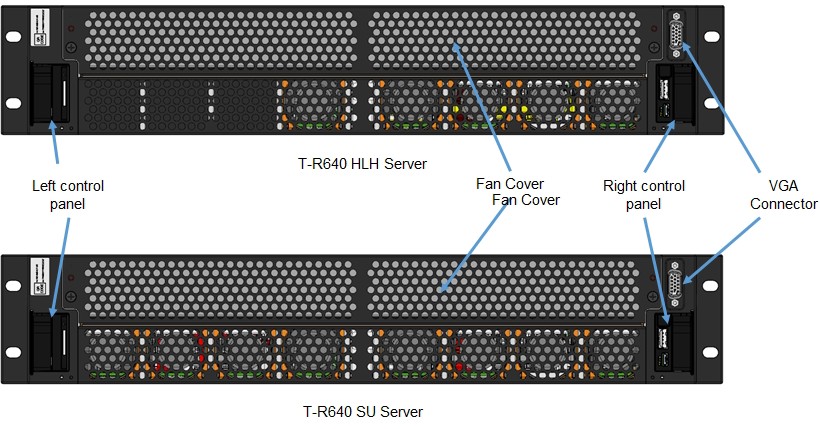

下图显示了 2U 服务器。

显示服务器前机箱的 示意图。

下表描述了前面板功能。

端口、面板和槽 说明
左侧控制面板 包含系统运行状况和系统 ID、状态 LED 和 iDRAC 快速同步 2(无线)指示灯。
注意: iDRAC 快速同步 2 指示器仅适用于某些配置。
状态 LED:使你能够识别任何失败的硬件组件。 最多有五个状态 LED 和一个用于显示整个系统健康状态的 LED 灯条(包括底盘健康状态和系统 ID)。
快速同步 2 (无线):指示已启用快速同步的系统。 快速同步功能是可选的。 此功能允许使用移动设备管理系统。 此功能聚合硬件或固件清单以及可用于对系统进行故障排除的各种系统级诊断和错误信息。
VGA 端口 使你能够将显示设备连接到系统。
右侧控制面板 包含电源按钮、USB 端口、iDRAC Direct 微端口和 iDRAC 直接状态 LED。

底盘后视图

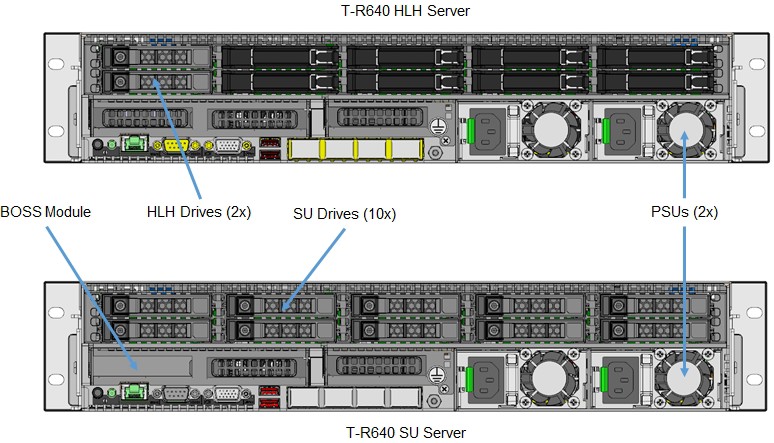

下图显示了后机箱组件。

显示服务器后部机箱的图示。

下表描述了背面面板中的功能。

端口、面板和槽 图标 说明
硬盘驱动器 N/A HLH 和 SU 服务器节点的 OS 和数据存储。
BOSS 模块 N/A 启动优化型存储解决方案 (BOSS),用于安装操作系统或虚拟机监控程序。
电源单位(2) N/A 这些电源提供给服务器,并同时提供冗余。
USB 3.0 端口 USB 端口为 9 引脚,并且符合 3.0 标准。 这些端口使你能够将 USB 设备连接到系统。
VGA 端口 使你能够将显示设备连接到系统。
串行端口 使你能够将串行设备连接到系统。
iDRAC9 企业端口 使你能够远程访问 iDRAC。
CMA 电源端口 N/A 电缆管理臂 (CMA) 电源端口使你可以将状态指示灯电缆连接到 CMA。
系统标识按钮 系统标识(ID)按钮在服务器的前面和后面可用。 按该按钮会导致系统运行状况\系统 ID 指示器闪烁。 还可以使用系统 ID 按钮重置 iDRAC,并使用单步模式访问 BIOS。

右侧控制面板

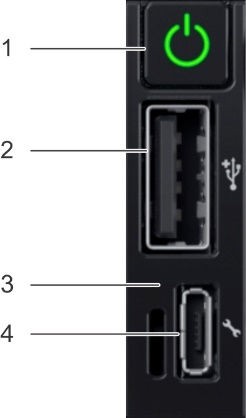

下图显示了正确的控制面板。

显示控制面板上的电源按钮和 USB 端口的关系图。

下表描述了右侧面板上的控件和指示器。

指示器或按钮 图标 说明
1 电源按钮 指示系统是否已打开或关闭。 按电源按钮手动打开或关闭系统。 注意: 按电源按钮可正常关闭符合 ACPI 要求的操作系统。
2 USB 端口 USB 端口是 4 针的,符合 2.0 标准。 使用此端口可将 USB 设备连接到系统。
3 iDRAC 直接连接 LED N/A iDRAC Direct LED 指示器亮起,指示 iDRAC Direct 端口已主动连接到设备。
4 iDRAC 直接端口 iDRAC Direct 端口符合 micro USB 2.0。 通过此端口可以访问 iDRAC Direct 功能。

服务器内部

下图显示了内部服务器组件。

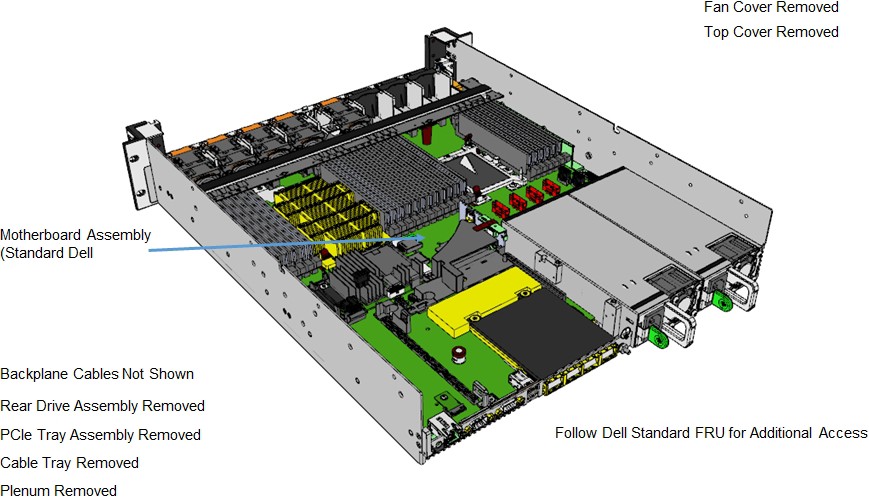

展示 R640 HLH 内部服务器组件顶视图的图表。

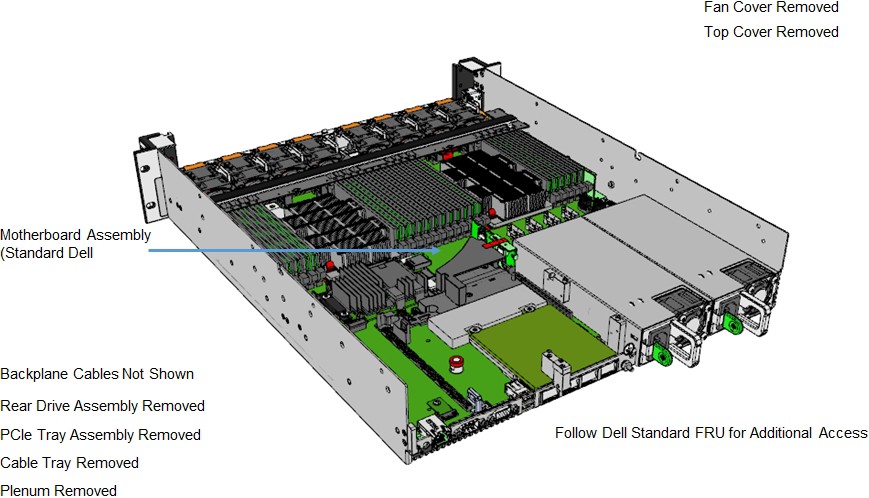

显示 R640 SU 内部服务器组件的顶视图的示意图。

主板

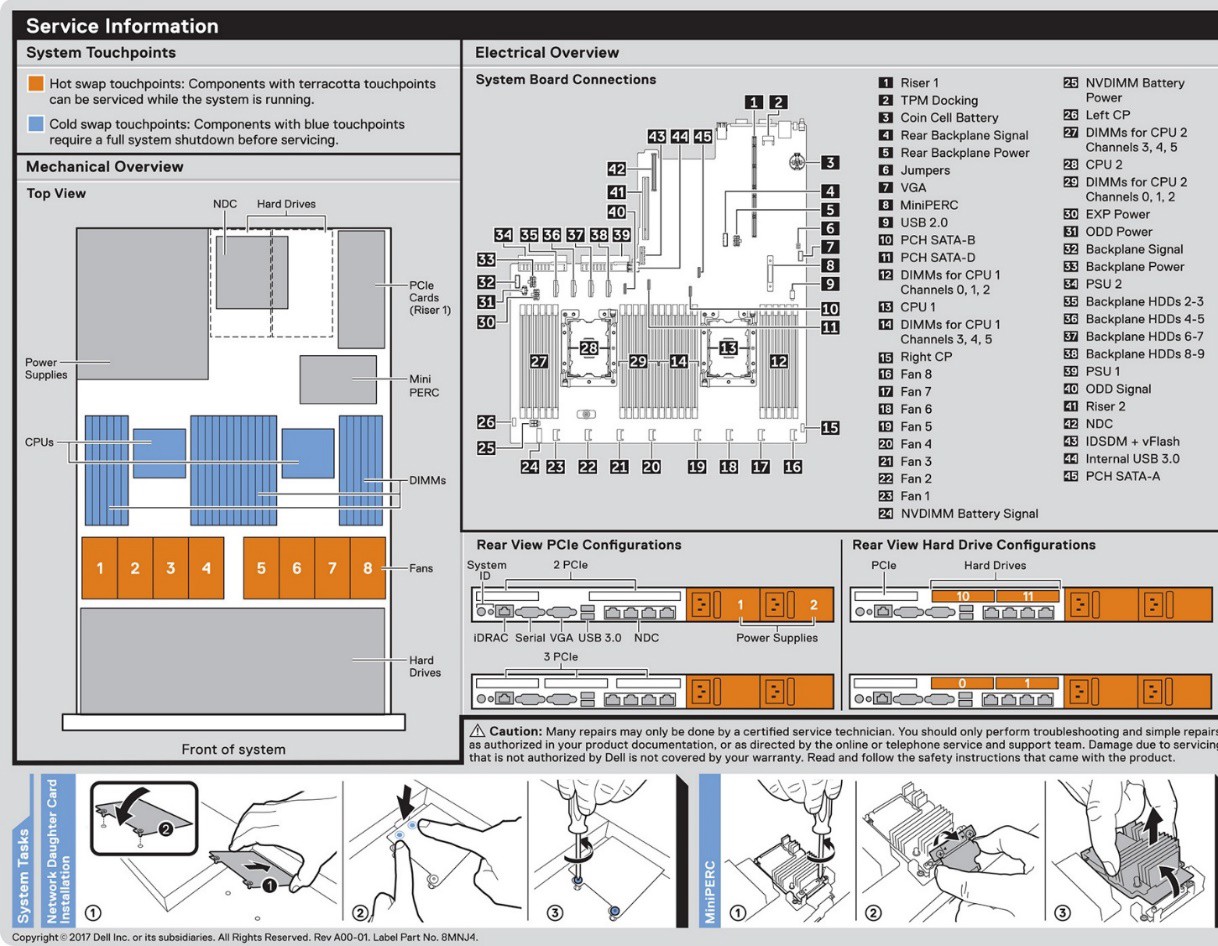

下图显示了主板布局。

显示 R640 服务信息和主板布局的示意图。

内存

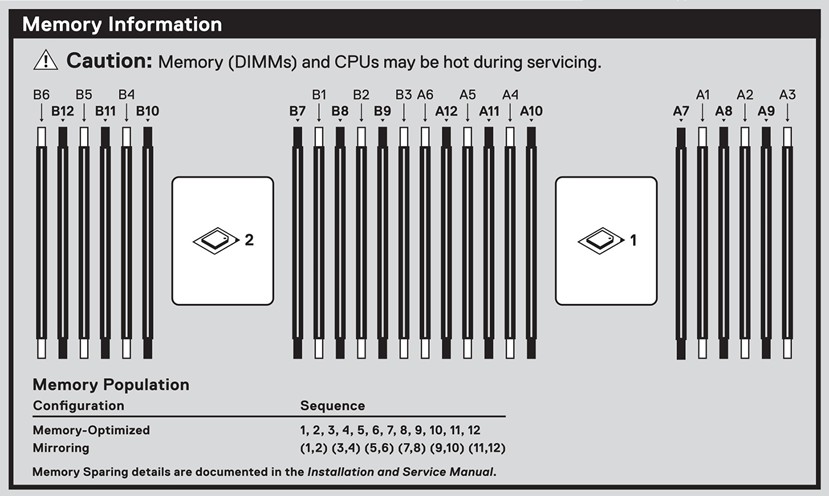

下图显示了内存信息。

显示 R640 内存信息的图示。
