在卸下旧加热器并安装新加热器之前，请阅读以下部分。
解包加热器并清点加热器
加固型 1U 加热器 - V2（以下简称加热器）通常作为加固型云设备系统的预装子组件装运。 单独装运时，加热器以附带保护性包装材料的标准商业装运箱进行装运。
小心地从装运箱中取出加热器。 包装在装运箱中时，加热器的所有关键组件都安装在了机箱中。 加热器通常是运输箱的一部分，并与运输箱中的整组设备集成在一起。 请保留装运箱和包装材料，以备将来可能需要重新装运加热器时使用。 虽然加热器很坚固，但请确保该装置包装得当，便于运输。
执行清单检查，确保每样东西都清点清楚。 如有差异，请联系 Microsoft。
加热器安装规划
在开始安装之前，请确保你熟悉加热器装置的配置要求。 在开始安装之前：
准备用于加热器安装的运输箱。
确认你有安装加热器所必需的所有螺钉和垫圈：
四个黑色 10-32 × 7/8 螺钉，带四个对开垫圈和四个平垫圈
四个银色 10-32 × 5/8螺钉，带四个对开垫圈和四个平垫圈
确保电缆或电线不妨碍安装。
加热器安装说明
加热器装载在一个能够容纳该装置的运输箱中。
使用加热器时，移除运输箱的盖子和任何装运盖。
确保加热器的前部和后部至少有 6 英寸的间隙，以保持装置周围的气流正常。
将加热器装载到运输箱的机架中。
将加热器装载到运输箱的 19 英寸机架中。 在装载过程中，让两个或更多的人来管理该装置的重量。
安装任何其他必需的组件，如通风室、电缆或支架。
注意
确保插座安装在靠近设备的位置，并且易于连接。
拆卸加热器

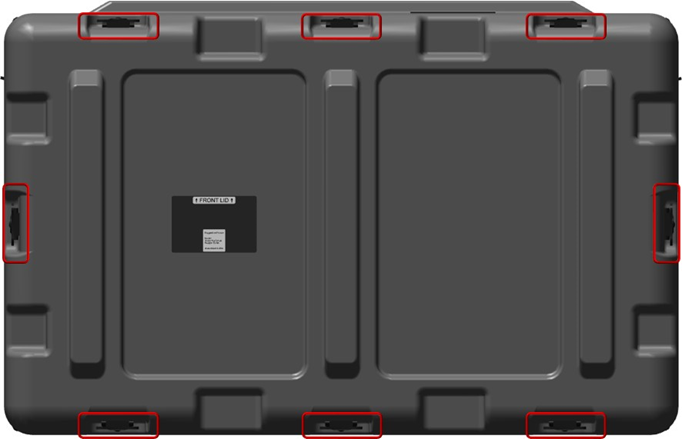

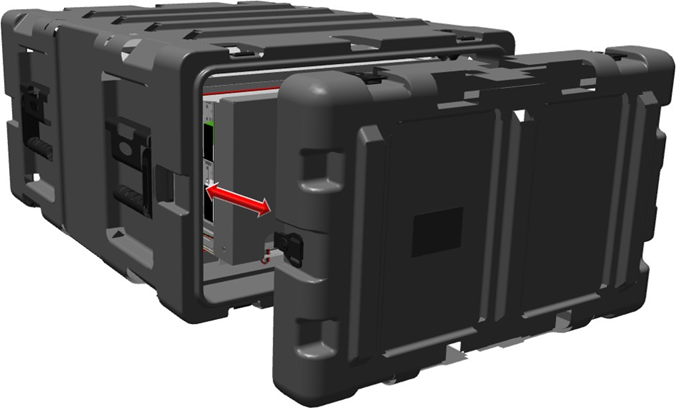

从前舱盖开始，逆时针转动八个封盖闩锁以从舱体上松开封盖。 松解所有八个闩锁时，握住或固定盖子。
卸下舱体盖。
重复步骤 1 和 2，卸下后舱盖。 现在，舱内的组件触手可及。

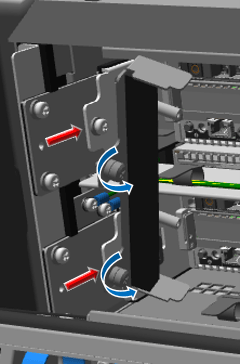

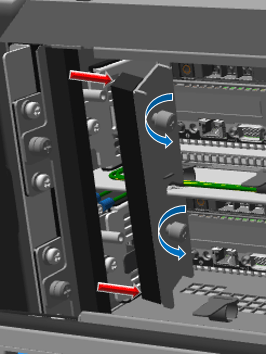

完全松开螺钉，然后将滤清器总成从服务器上拉出，如下图所示。

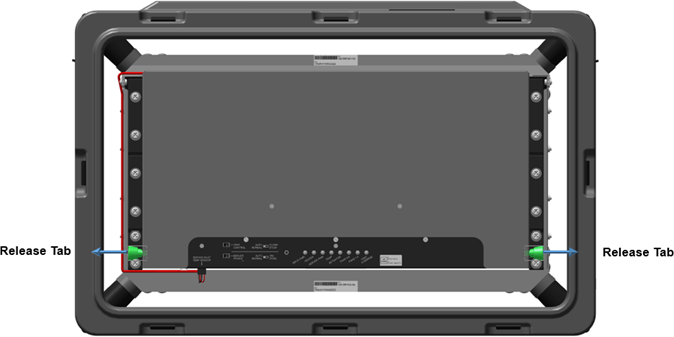

从加固型 1U 加热器 - V2 上拔出释放卡舌，直到封盖松动，然后将封盖从舱体中的机箱机架向外挪动。

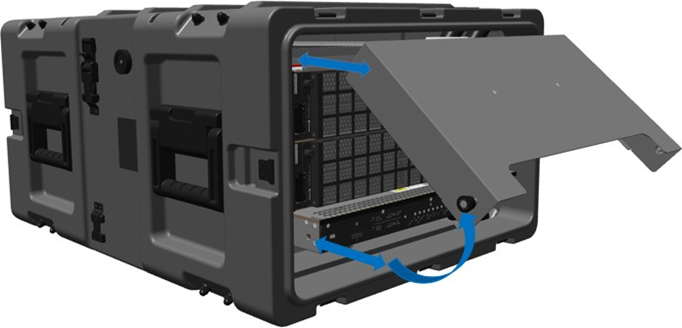

当通风室的下部离开底座时，向外拉大约 40 度。 该角度允许你将通风室的顶部移向服务器或交换机，然后向上移开，然后再将通风室拉出舱体。

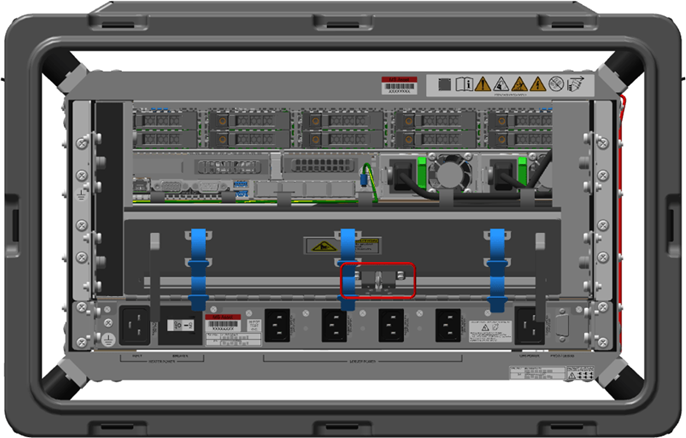

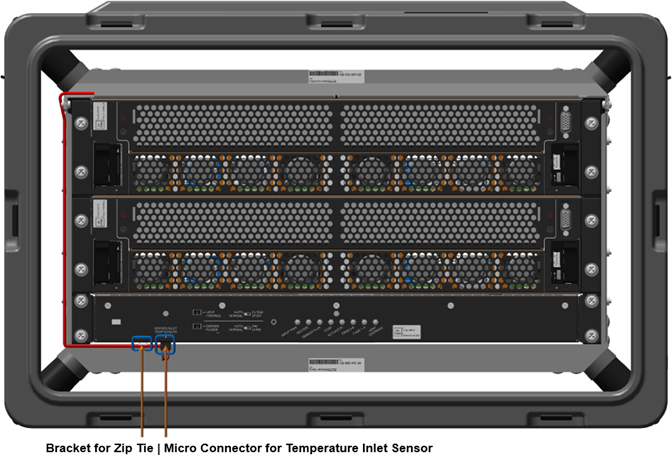

在箱体正面，取下“加固型 1U 加热器 - V2”下的拉链扣。 必要时使用斜切刀。

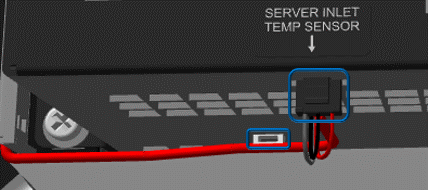

用拇指和食指挤压微型接头前卡舌并向下拉，直到连接脱离加热器底部。 将电缆移出加热器。

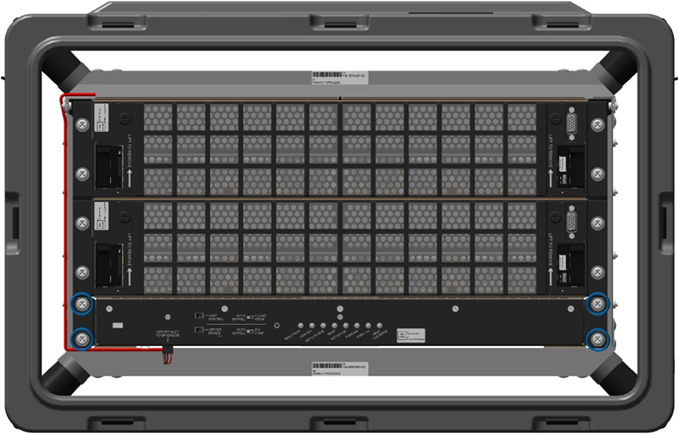

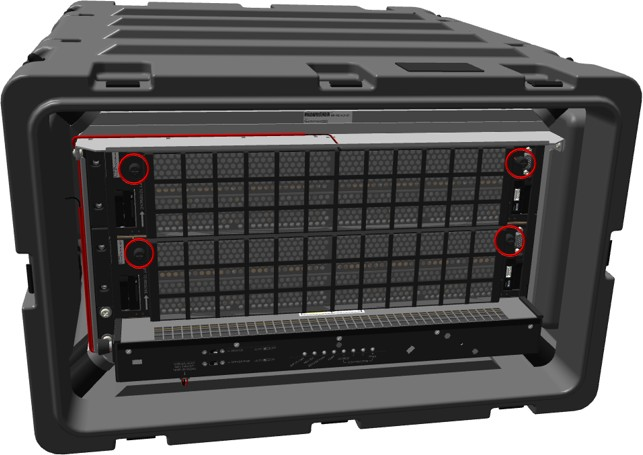

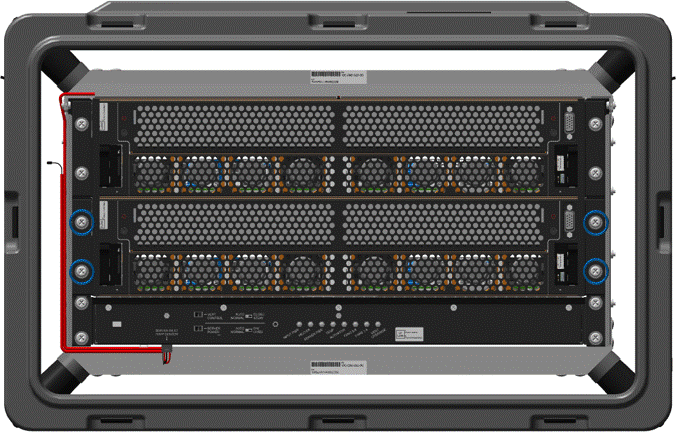

在箱体正面，从管理服务器或底部缩放单元节点服务器上卸下四颗 10-32 螺钉、锁紧垫圈和平垫圈。
在箱体正面，从加热器上卸下前面的四个 10-32 螺钉、锁紧垫圈和平垫圈。
从后通风室中松开以太网电缆，然后卸下连接到管理服务器或底部缩放单元节点服务器的所有电缆。

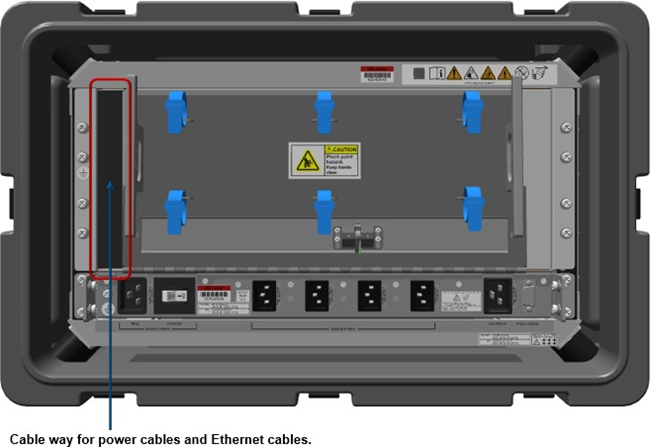

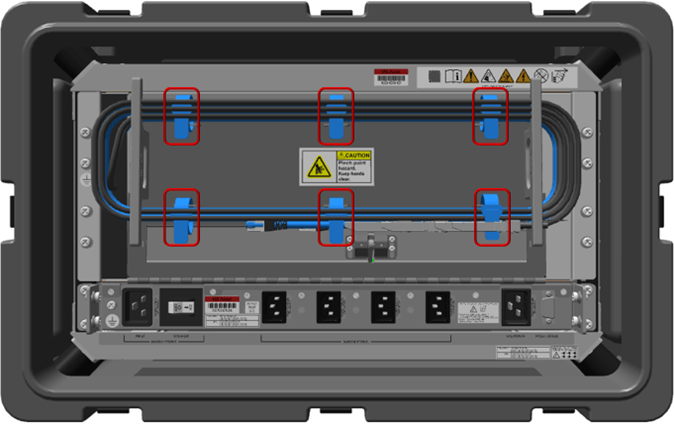

在箱体背面，松开六条魔术贴粘扣带并将电缆从魔术贴中拉出。
在箱体背面，松开魔术贴后，从电缆托架周围拆下电缆。
让所有电缆伸出并远离通风室。 下图中未显示悬挂电缆。

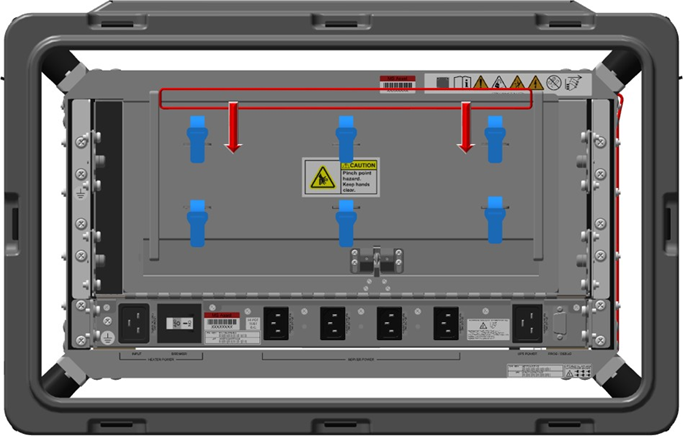

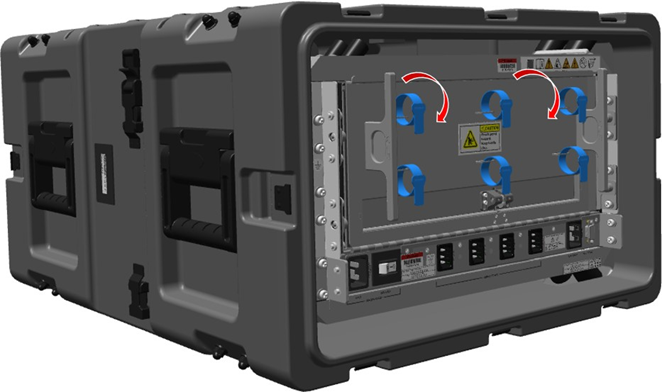

在箱体背面，使用通风门的上唇快速向下拉动通风门。 通风门应与连杆断开，使门可以自由悬挂。
如果仍连接着连杆，则向下拉动通风室。

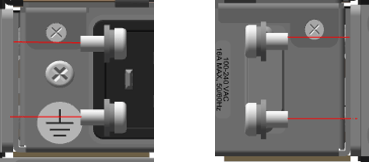

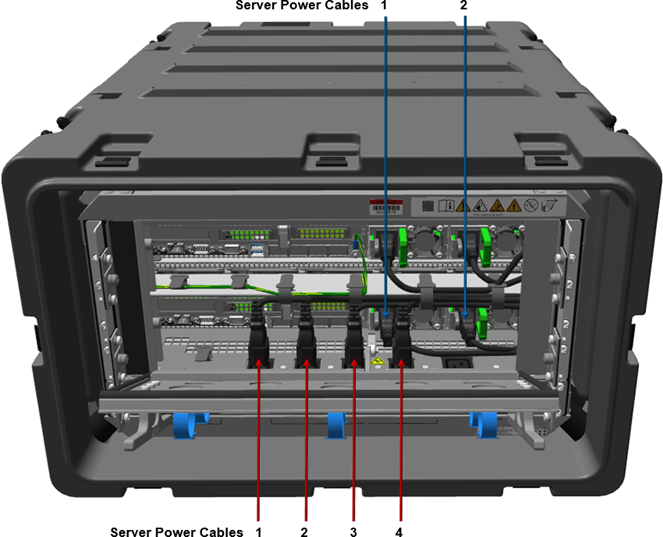

在箱体背面，从加固型 1U 加热器 - V2 上拔下服务器电源线，让它们自由悬挂。
从服务器上拔下电源线并让它们自由悬挂。

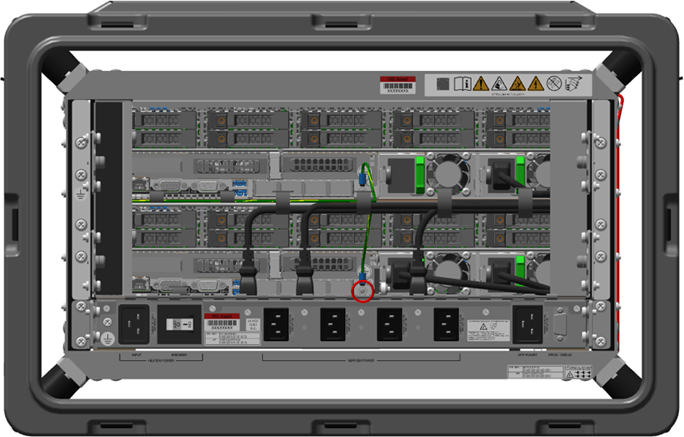

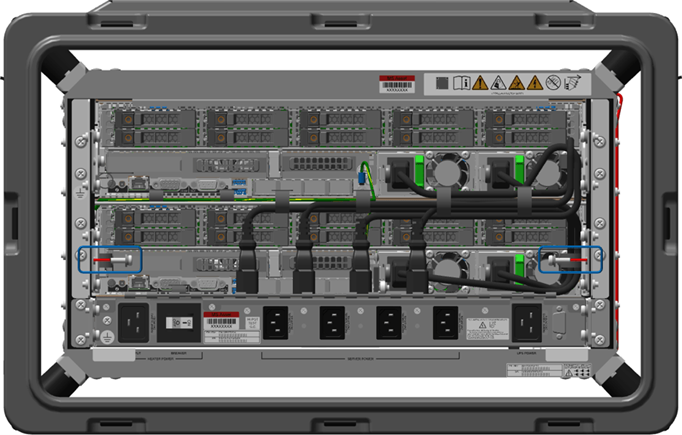

在箱体背面，取下底层服务器接地线。
在加热器通风口上方放置静电放电安全袋或泡沫。

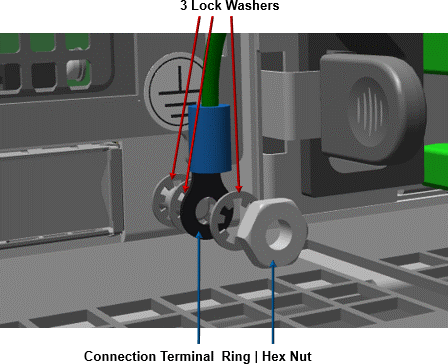

按照以下顺序，从服务器中拆除：
六角螺母
垫圈
接线端子环
双垫圈
将六角螺母和垫圈放回接地柱或安全位置以备重新安装。

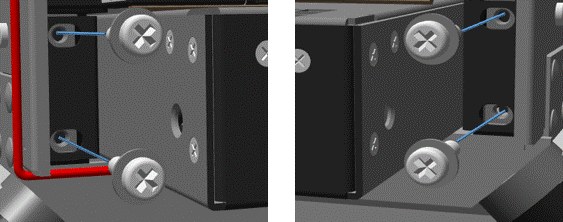

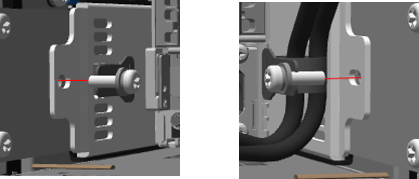

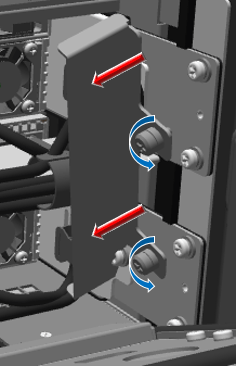

在箱体背面，完全拧松将右侧加注口支架固定到位的两颗外加螺丝。
将右侧加注口支架向箱体中心拉动，将其拆下。
在箱体背面，完全拧松将左侧索道支架固定到位的两颗外加螺丝。
将左侧索道支架向箱体中心拉动，将其拆下。
将支架放在安全的位置以备重新安装。

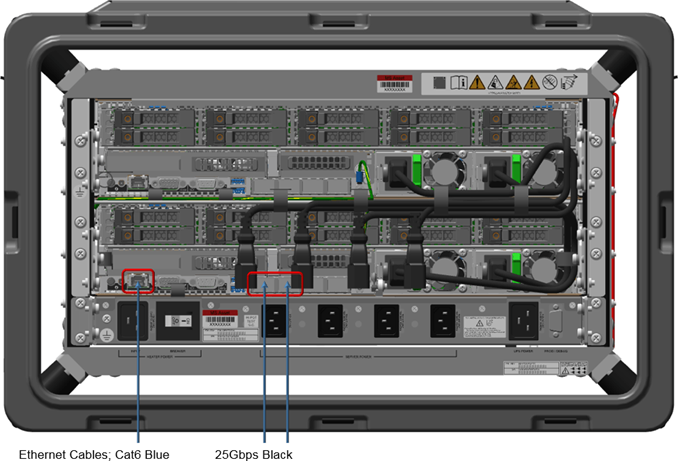

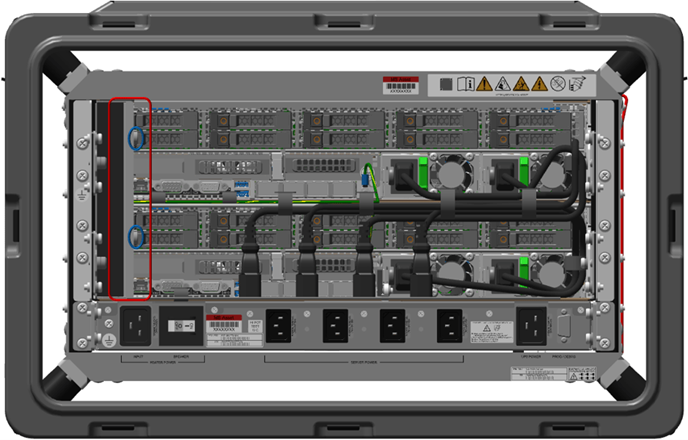

在箱体背面，从管理或底部缩放单元节点服务器上卸下一根 Cat 6 蓝色和两根 25 Gbps 黑色以太网电缆。
将电缆放在安全的位置以备重新安装。

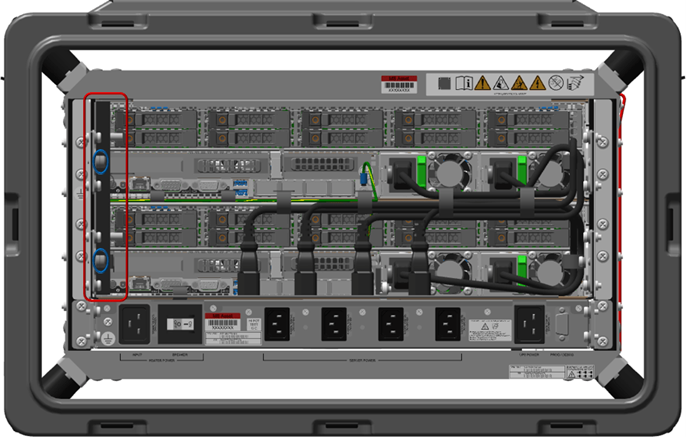

在箱体背面，完全拧松将左侧内部索道支架固定到位的两颗外加螺丝。
将左侧内部索道支架向箱体中心拉动，将其拆下。
在箱体背面，从加热器顶部拧下六个铰链螺钉，将门与铰链销合二为一。
将支架和螺钉放在安全的位置以备重新安装。

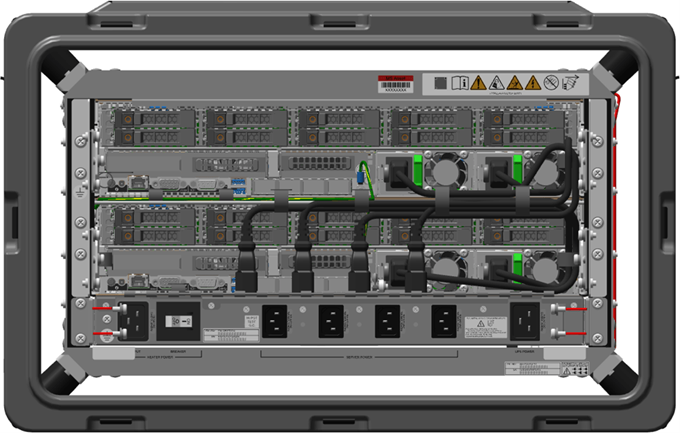

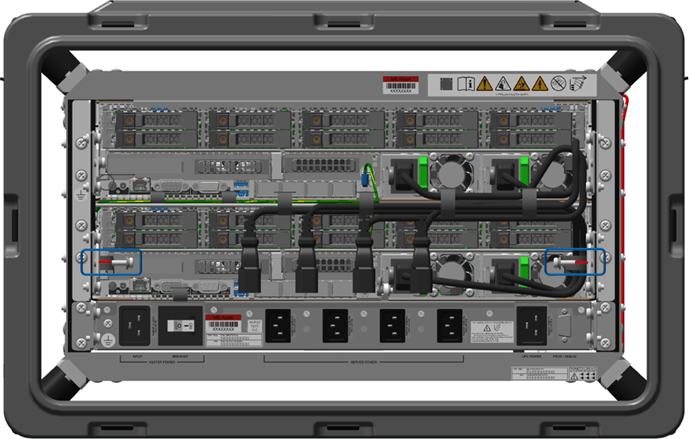

在舱体后部，卸下将服务器导轨固定到舱体机架的两颗 10-32 导轨螺钉、锁紧垫圈和平垫圈。

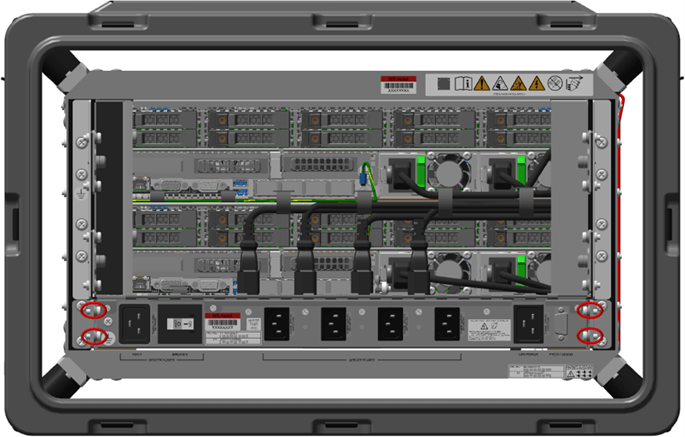

在舱体后部，卸下将箱体固定到舱体机架的四颗 10-32 导轨螺钉、锁紧垫圈和平垫圈。
确保所有的电缆都拔掉了，并且悬挂在不碍事的地方。

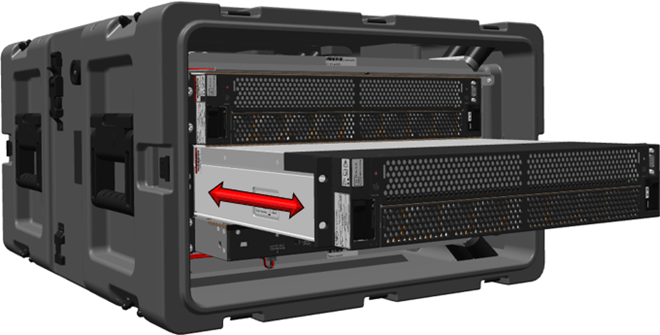

在舱体前部，小心地将服务器滑出。向外移动时，请握住服务器的中心以使其重量分布均匀。
将服务器放在防静电放电的位置。

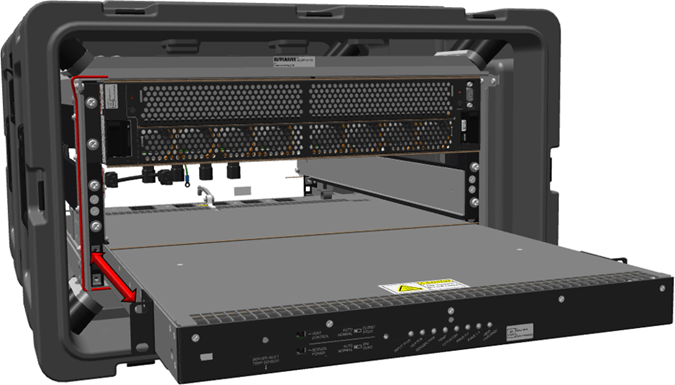

在舱体前部，从机架底部拉出加热器。 向外移动时，请握住服务器的中心以使其重量分布均匀。
安装加热器
警告
电击危险。
注意
在服务器的前部或后部安装硬件时，请在加热器通风口上方放置防静电放电盖，以防止异物损坏加热器。
警告
抬起舱体时要小心，以防止损坏设备和人身伤害。 为获得最佳效果，请两人配合抬起或使用起重设备，以减少人身伤害或对组件或吊舱的损坏。
在舱体前部，将一条新的拉链扣穿过加固型 1U 加热器 - V2 底部前部的线圈，但不要将拉链扣拉到位。
在舱体前部，通过前后滑动插入加固型 1U 加热器 - V2。 确保拉链扣不会脱落。

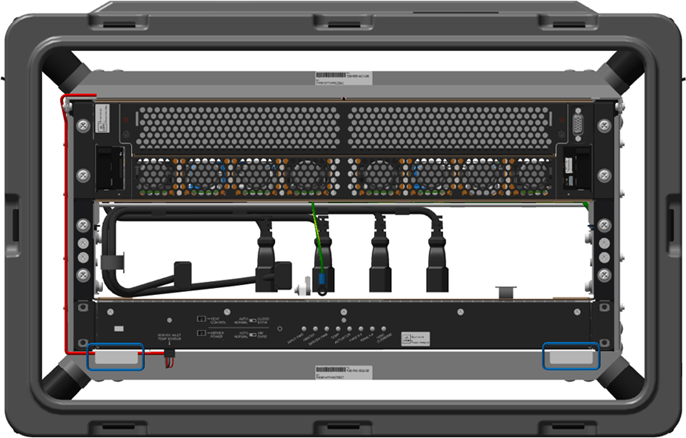

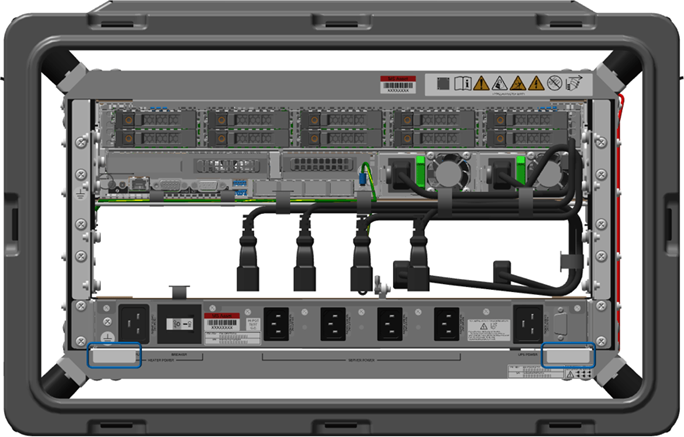

在舱体前部，在机架和加固型 1U 加热器 - V2 之间安装两个 0.064 英寸垫片。
在舱体后部，在机架和加固型 1U 加热器 - V2 之间安装两个 0.064 英寸垫片。
在舱体前部，重新安装四颗 10-32 螺钉、锁紧垫圈和平垫圈。 在螺纹上涂抹底漆和低强度螺纹锁固剂，并将螺钉拧紧至 27 英寸磅。

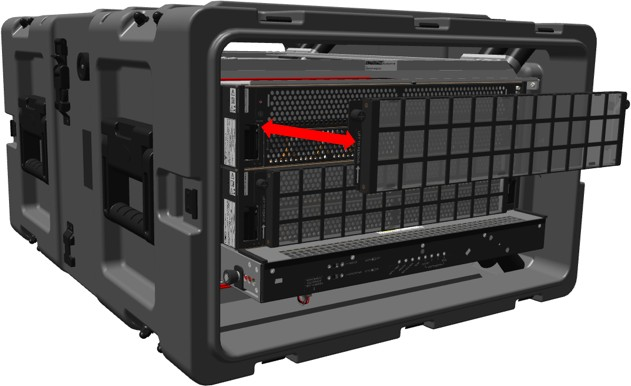

在舱体前部，安装管理服务器或低级别缩放单元节点服务器，从前向后滑入。 确保服务器上没有松动的电缆。
在舱体前部，重新安装四颗 10-32 螺钉、锁紧垫圈和平垫圈。 在螺纹上涂抹底漆和低强度螺纹锁固剂，并将螺钉拧紧至 27 英寸磅。
在舱体后部，重新安装两个服务器后部 10-32 固定螺丝、锁紧垫圈和平垫圈。 在螺纹上涂抹底漆和低强度螺纹锁固剂，并拧紧至 27 英寸磅。
在舱体后部，为加固型 1U 加热器 - V2 安装四个后部 10-32 固定螺丝、锁紧垫圈和平垫圈。 在螺纹上涂抹底漆和低强度螺纹锁固剂，并将螺钉拧紧至 27 英寸磅。
在舱体后部，从加固型 1U 加热器 - V2 下方拆下两个垫片，并将其放入加热器套件中以备将来使用。
在舱体前部，从加固型 1U 加热器 - V2 下方拆下两个垫片，并将其放入加热器套件中以备将来使用。
在舱体后部，安装六颗 4-40 螺钉，将充气铰链连接到加固型 1U 加热器 - V2。 在螺纹上涂抹底漆和低强度螺纹锁固剂，并将螺钉拧紧至 4.5 英寸磅。
注意
将静电放电 (ESD) 袋或 ESD 泡沫放在加固型 1U 加热器 - V2 通风口上，以防止异物损坏加热器。
在舱体后部，安装左侧内索道支架。 在将支架向内压向机架的同时，完全拧紧 6-32 号固定螺钉，然后将螺钉拧紧至 9 英寸磅。
在箱体背面，向管理或底部缩放单元节点服务器安装一根 Cat 6 蓝色和两根 25 Gbps 黑色以太网电缆。
在舱体后部，将左侧索道支架安装在原位置。 当将支架向内压向机架时，小心地将所有电缆重新对准位置。
完全拧紧两个 6-32 外加螺丝，然后将螺钉拧紧至 9 英寸磅。
在舱体后部，将右侧加注口支架安装在其原始位置，同时将支架向内压向机架。 完全拧紧两个 6-32 外加螺丝，然后将螺钉拧紧至 9 英寸磅。
在舱体后部，按以下顺序安装管理服务器或低级别缩放单元节点服务器接地硬件：
双垫圈
接线端子环
垫圈
六角螺母
将螺母拧紧至 16 英寸磅。
在舱体后部，重新连接两根服务器电源线，然后将四根加固型 1U 加热器 - V2 电源线连接到其原始位置。

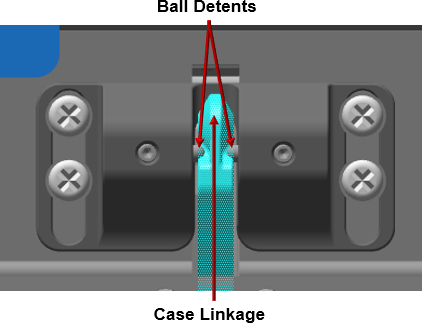

在舱体后部，连杆应向上放置在球销后面，如果没有，则将连杆臂向上移动到所需位置。
调整球销后面的臂时，保持通风门稳定。

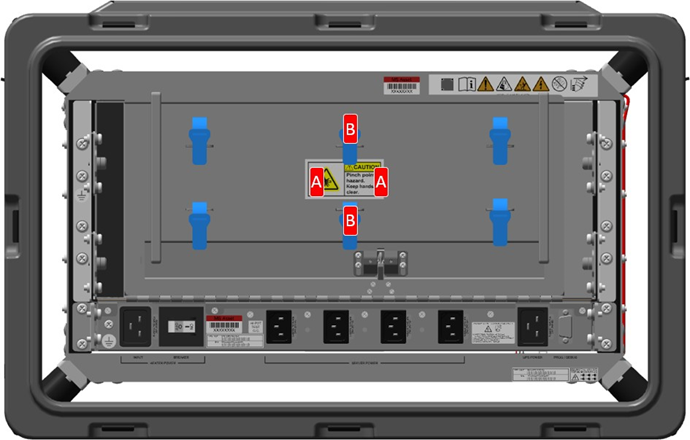

在舱体后部，用两个拇指按 A 或 B 位置（同时按左右或上下），直到听到与通风室接合的连杆发出咔嗒声。
在舱体后部，将六根以太网电缆（两根蓝色 6 类电缆和四根黑色 25 Gbps 电缆）缠绕在电缆装载线轴支架上，并在电缆上绑紧六根魔术贴粘扣带。
在舱体前部，将微型接头安装到服务器进气温度传感器上。 你应该能听到咔哒一声。
在舱体前部，将电缆放在线圈下，将拉链扣缠绕在电缆上，然后将其拉紧到位。 剪掉多余的拉链扣。

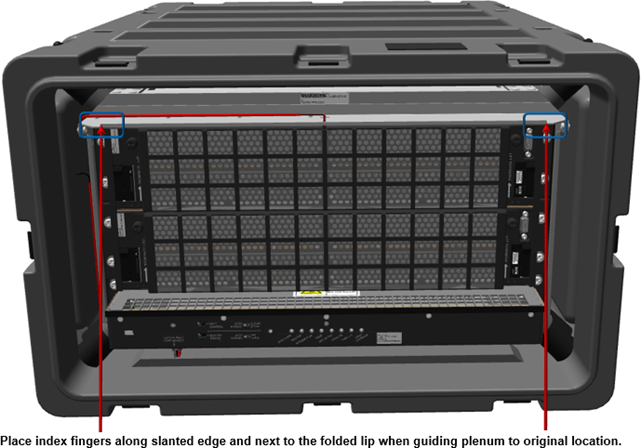

在舱体前部，安装前通风室，将通风室保持在大约 40 度角（最小），同时将食指放在前部倾斜的平坦部分。 将充气室的折叠金属连接到机箱机架折叠金属上。
正确对齐后，使用释放卡舌将通风室放置到位。
按下并转动释放卡舌，使其啮合到原来的位置并锁定位置。
在舱体的后部和前部，将舱体盖放回其原始位置，然后连接闩锁并顺时针转动以将其固定到舱体上。
连接所有八个闩锁时，握住或固定盖子。
