在 Azure Arc 上部署 Azure API 管理网关（预览版）

项目
04/08/2024

适用于：开发人员 | 高级

通过 Azure API 管理与 Kubernetes 上的 Azure Arc 之间的集成，可以将 API 管理网关组件部署为已启用 Azure Arc 的 Kubernetes 群集中的扩展。

在已启用 Azure Arc 的 Kubernetes 群集上部署 API 管理网关会扩展对混合和多云环境的 API 管理支持。使用群集扩展启用部署，使对已启用 Azure Arc 的群集进行管理和应用策略成为一致体验。

重要

Azure Arc 上的 API 管理自承载网关目前为预览版。在预览期间，API 管理网关扩展在以下区域可用：

亚洲（东部、东南部）
澳大利亚（中部、中部 2、东部和东南部）
巴西（南部和东南部）
加拿大（中部、东部）
欧洲（北部、西部）
法国（中部和南部）
德国（北部和中西部）
印度（中部、南部、西部、Jio 中部和 Jio 西部）
日本（东部和西部）
韩国（中部和南部）
挪威（东部和西部）
南非（北部和西部）
瑞典（中部）
瑞士（北部和西部）
阿拉伯联合酋长国（阿联酋 - 中部和北部）
英国（英国南部）
美国（美国中部、中部 EUAP、东部、东部 2、东部 2 EUAP、中北部、中南部、中西部、西部、西部 2、西部 3）

注意

还可以将自承载网关直接部署到 Kubernetes。

先决条件

在受支持的 Azure Arc 区域内连接 Kubernetes 群集。
安装 k8s-extension Azure CLI 扩展：
```
az extension add --name k8s-extension
```
如果已安装 k8s-extension 模块，请更新到最新版本：
```
az extension update --name k8s-extension
```
创建一个 Azure API 管理实例。
在 Azure API 管理实例中预配网关资源。

使用 Azure CLI 部署 API 管理网关扩展

在 Azure 门户，导航到 API 管理实例。
从侧边导航菜单中选择“网关”。
从列表中选择并打开预配的网关资源。
在预配的网关资源中，单击侧边导航菜单中的“部署”。
记下下一步的“令牌”和“配置 URL”值。

在 Azure CLI 中，使用 az k8s-extension create 命令部署网关扩展。填写 token 和 configuration URL 值。

以下示例使用 service.type='LoadBalancer' 扩展配置。请参阅更多可用扩展配置。

az k8s-extension create --cluster-type connectedClusters --cluster-name <cluster-name> \
    --resource-group <rg-name> --name <extension-name> --extension-type Microsoft.ApiManagement.Gateway \
    --scope namespace --target-namespace <namespace> \
    --configuration-settings gateway.configuration.uri='<Configuration URL>' \
    --config-protected-settings gateway.auth.token='<token>' \
    --configuration-settings service.type='LoadBalancer' --release-train preview

提示

gateway.auth.token 的 -protected- 标记是可选的，但建议使用。

使用以下 CLI 命令验证部署状态：

az k8s-extension show --cluster-type connectedClusters --cluster-name <cluster-name> --resource-group <rg-name> --name <extension-name>

导航回“网关”列表，验证网关状态是否显示具有节点计数的绿色选中标记。此状态表示已部署的自承载网关 Pod：
- 已成功与 API 管理服务通信。
- 具有常规的“检测信号”。

使用 Azure 门户部署 API 管理网关扩展

在 Azure 门户中，导航到 Azure Arc 连接的群集。
在左侧菜单中，选择“扩展”>“+ 添加”>“API 管理网关(预览)”。
选择“创建”。

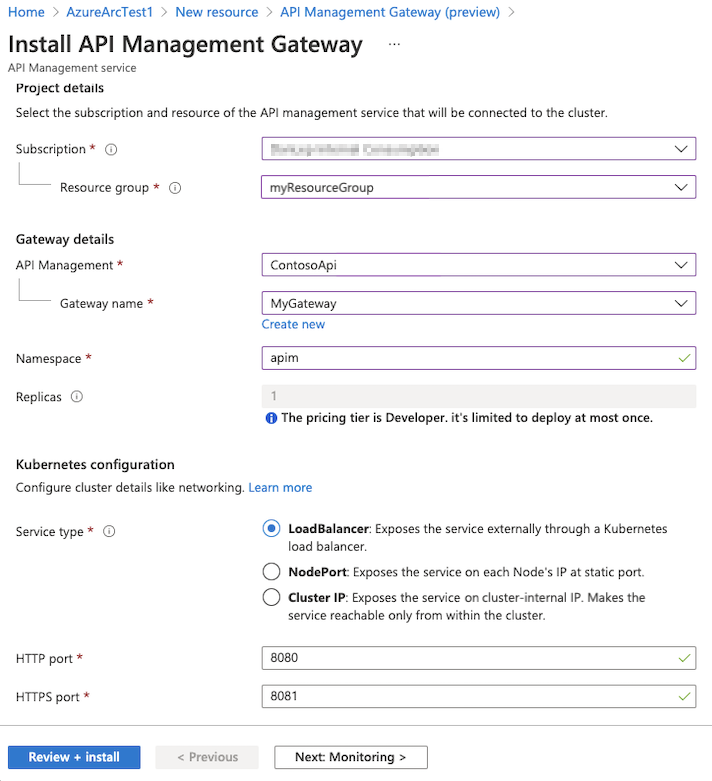

在“安装 API 管理网关”窗口中，配置网关扩展：
- 为 API 管理实例选择订阅和资源组。
- 在“网关详细信息”中，选择“API 管理实例”和“网关名称” 。如果 API 管理服务层支持，请为扩展输入“命名空间”范围和（可选）多个“副本” 。
- 在“Kubernetes 配置”中，选择群集的默认配置或其他配置。有关选项，请参阅可用扩展配置。
在“监视”选项卡上，（可选）启用监视，将指标跟踪请求上传到网关和后端。如果已启用，请选择现有 Log Analytics 工作区。
选择“查看 + 安装”，然后单击“安装” 。

可用扩展配置

Azure Arc 的自承载网关扩展提供了许多配置设置来自定义环境的扩展。本部分列出了与 Log Analytics 集成所需的部署设置和可选设置。有关设置的完整列表，请参阅自承载网关扩展参考。

必需设置

需要下列扩展配置。

设置	说明
`gateway.configuration.uri`	API 管理服务中用于自承载网关的配置终结点。
`gateway.auth.token`	用于向 API 管理服务进行身份验证的网关令牌（身份验证密钥）。通常以 `GatewayKey` 开头。
`service.type`	网关的 Kubernetes 服务配置：`LoadBalancer`、`NodePort` 或 `ClusterIP`。

Log Analytics 设置

若要启用对自承载网关的监视，请配置以下 Log Analytics 设置：

设置	说明
`monitoring.customResourceId`	API 管理实例的 Azure 资源管理器资源 ID。
`monitoring.workspaceId`	Log Analytics 的工作区 ID。
`monitoring.ingestionKey`	使用 Log Analytics 中的引入密钥的机密。

注意

如果尚未启用 Log Analytics：

演练创建 Log Analytics 工作区快速入门。
了解在何处可以找到 Log Analytics 代理设置。

后续步骤

若要详细了解自承载网关，请参阅 Azure API 管理自承载网关概述。
详细了解 Azure API 管理网关的可观测性功能。
探索所有已启用 Azure Arc 的 Kubernetes 扩展。
详细了解已启用 Azure Arc 的 Kubernetes。
详细了解如何在生产环境中的 Kubernetes 上运行自承载网关的指南。
有关配置选项，请参阅自承载网关扩展参考。
