使用入站专用终结点以专用方式连接到 API 管理

  • 项目

适用于：开发人员|基本|标准|高级

可以为 API 管理实例配置入站专用终结点，以允许专用网络中的客户端通过 Azure 专用链接安全地访问实例。

  • 专用终结点使用托管它的 Azure VNet 中的 IP 地址。

  • 专用网络上客户端与 API Management 之间的网络流量将通过 VNet 以及 Microsoft 主干网络上的专用链接，从而避免从公共 Internet 公开。

  • 配置自定义 DNS 设置或 Azure DNS 专用区域以将 API Management 主机名映射到终结点的专用 IP 地址。

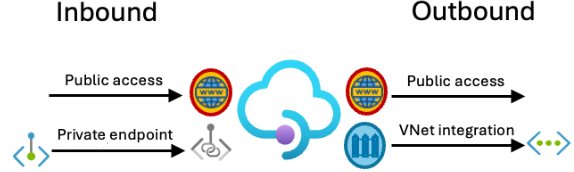

显示使用专用终结点与 API 管理建立安全入站连接的关系图。

通过专用终结点和专用链接，你可以：

  • 创建到 API Management 实例的多个专用链接连接。

  • 使用专用终结点通过安全的连接发送入站流量。

  • 使用策略来区分来自专用终结点的流量。

  • 将传入流量仅限制到专用终结点，防止数据外泄。

重要

  • 只能为发到 API 管理实例的入站流量配置专用终结点连接。 当前不支持出站流量。

    你可以使用外部或内部虚拟网络模型，从 API 管理实例建立到专用终结点的出站连接。

  • 若要启用入站专用终结点，不能将 API 管理实例注入外部或内部虚拟网络。

限制

  • 目前，只有 API 管理实例的网关终结点支持入站专用链接连接。
  • 每个 API 管理实例当前最多支持 100 个专用链接连接。
  • 自托管网关不支持连接。

先决条件

  • 现有的 API 管理实例。 如果还没有实例，请创建一个。
    • API Management 实例必须托管在 stv2 计算平台上。 例如，创建一个新的实例，或者，如果在高级服务层级中已有一个实例，请启用区域冗余。
    • 请勿将实例（注入）到外部或内部虚拟网络中。
  • 用于托管专用终结点的虚拟网络和子网。 子网可以包含其他 Azure 资源。
  • （建议）虚拟网络中相同或不同子网中的虚拟机，用于测试专用终结点。

专用终结点的审批方法

通常，网络管理员将创建专用终结点。 根据你的 Azure 基于角色的访问控制 (RBAC) 权限，你创建的专用终结点将自动获得批准以将流量发送到 API Management 实例，或者需要资源所有者手动批准连接。

审批方法 最低 RBAC 权限
自动 Microsoft.Network/virtualNetworks/**
Microsoft.Network/virtualNetworks/subnets/**
Microsoft.Network/privateEndpoints/**
Microsoft.Network/networkinterfaces/**
Microsoft.Network/locations/availablePrivateEndpointTypes/read
Microsoft.ApiManagement/service/**
Microsoft.ApiManagement/service/privateEndpointConnections/**
手动 Microsoft.Network/virtualNetworks/**
Microsoft.Network/virtualNetworks/subnets/**
Microsoft.Network/privateEndpoints/**
Microsoft.Network/networkinterfaces/**
Microsoft.Network/locations/availablePrivateEndpointTypes/read

配置专用终结点的步骤

  1. 获取订阅中的可用专用终结点类型
  2. 在子网中禁用网络策略
  3. 创建专用终结点 - 门户
  4. 列出到实例的专用终结点连接
  5. 审批挂起的专用终结点连接
  6. （可选）禁用公用网络访问

获取订阅中的可用专用终结点类型

验证 API Management 专用终结点类型在你的订阅和位置中可用。 在门户中，转到“专用链接中心”来查找此信息。 选择“支持的资源”。

还可以通过使用可用的专用终结点类型 - List REST API 来查找此信息。

GET https://management.azure.com/subscriptions/{subscriptionId}/providers/Microsoft.Network/locations/{region}/availablePrivateEndpointTypes?api-version=2021-03-01

输出应包括 Microsoft.ApiManagement.service 终结点类型：

[...]

      "name": "Microsoft.ApiManagement.service",
      "id": "/subscriptions/{subscriptionId}/providers/Microsoft.Network/AvailablePrivateEndpointTypes/Microsoft.ApiManagement.service",
      "type": "Microsoft.Network/AvailablePrivateEndpointTypes",
      "resourceName": "Microsoft.ApiManagement/service",
      "displayName": "Microsoft.ApiManagement/service",
      "apiVersion": "2021-04-01-preview"
    }
[...]

在子网中禁用网络策略

必须在用于专用终结点的子网中禁用网络安全组等网络策略。

如果使用 Azure PowerShell、Azure CLI 或 REST API 等工具来配置专用终结点，请手动更新子网配置。 相关示例，请参阅管理专用终结点的网络策略。

使用 Azure 门户创建专用终结点时（如下一部分中所示），在创建过程中将自动禁用网络策略

创建专用终结点 - 门户

  1. 在 Azure 门户导航到 API 管理服务。

  2. 在左侧菜单中，选择“网络”。

  3. 选择“入站专用终结点连接”>“+ 添加终结点”。

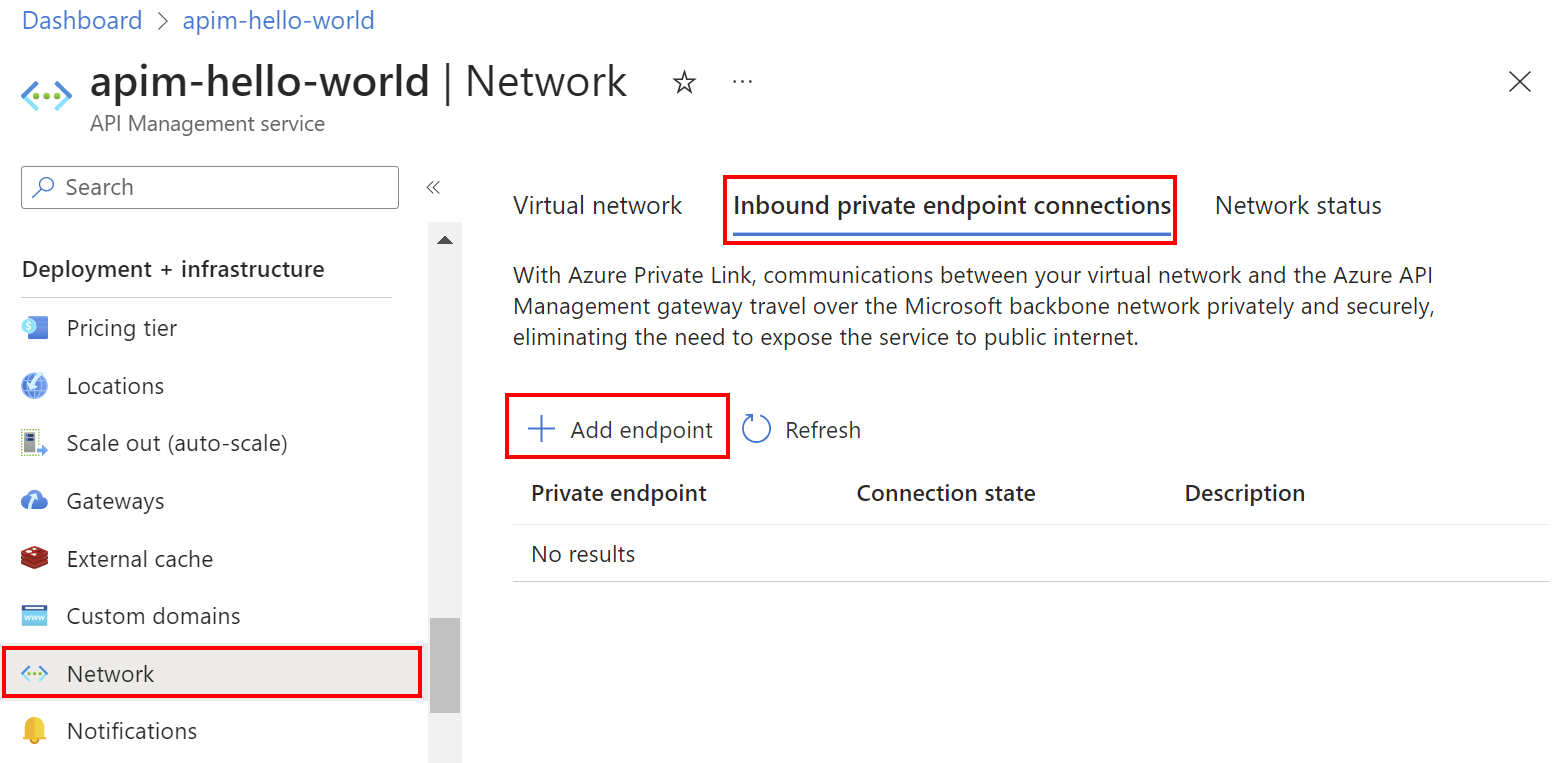

    使用 Azure 门户添加专用终结点

  4. 在“创建专用终结点”的“基本信息”选项卡中，输入或选择以下信息：

    设置 值
    项目详细信息
    订阅 选择订阅。
    资源组 选择现有的资源组，或创建一个新的组。 它必须与你的虚拟网络位于同一区域。
    实例详细信息
    名称 输入终结点的名称，例如 myPrivateEndpoint。
    网络接口名称 输入网络接口的名称，例如 myInterface
    区域 选择专用终结点的位置。 它必须与你的虚拟网络位于同一区域。 它可能与托管你的 API Management 实例的区域不同。

  5. 选择“资源”选项卡或页面底部的“下一步: 资源”按钮。 以下关于你的 API Management 实例的信息已填充：

    • 订阅
    • 资源组
    • 资源名称

  6. 在“资源”中的“目标子资源”中，选择“网关”。

    在 Azure 门户中创建专用终结点

  7. 选择“虚拟网络”选项卡或选择屏幕底部的“下一步：虚拟网络”按钮。

  8. 在“网络”中，输入或选择以下信息：

    设置 值
    虚拟网络 选择你的虚拟网络。
    子网 选择子网。
    专用 IP 配置 在大多数情况下，可以选择“动态分配 IP 地址”。
    应用程序安全组 （可选）选择“应用程序安全组”。

  9. 选择“DNS”选项卡或屏幕底部的“下一步：DNS”按钮。

  10. 在“专用 DNS 集成”中，输入或选择以下信息：

    设置 值
    与专用 DNS 区域集成 保留默认值“是”。
    订阅 选择订阅。
    资源组 选择你的资源组。
    专用 DNS 区域 显示默认值：(新) privatelink.azure-api.net。

  11. 选择“标记”选项卡或屏幕底部的“下一步：标记”按钮。 如果需要，可输入标记以组织 Azure 资源。

  12. 选择“查看 + 创建”。

  13. 选择“创建”。

列出到实例的专用终结点连接

创建专用终结点后，它将显示在门户中 API 管理实例的“入站专用终结点连接”页上的列表中。

还可以使用专用终结点连接 - List By Service REST API 来列出到服务实例的专用终结点连接。

请注意终结点的“连接状态”：

  • 已批准指示 API Management 资源已自动批准连接。
  • 挂起指示连接必须由资源所有者手动批准。

审批挂起的专用终结点连接

如果专用终结点连接处于挂起状态，则该连接必须由 API Management 实例的所有者手动批准后才能使用。

如果你有足够的权限，请在门户中的 API Management 实例的“专用终结点连接”页上审批专用终结点连接。

还可以使用 API Management 专用终结点连接 - Create Or Update REST API。

PUT https://management.azure.com/subscriptions/{subscriptionId}/resourceGroups/{resourceGroupName}/providers/Microsoft.ApiManagement/service/{apimServiceName}privateEndpointConnections/{privateEndpointConnectionName}?api-version=2021-08-01

（可选）禁用公用网络访问

若要选择性地将 API Management 实例的传入流量仅限制到专用终结点，请禁用公用网络访问。 使用 API Management 服务 - 创建或更新 REST API 以将 publicNetworkAccess 属性设置为 Disabled。

注意

publicNetworkAccess 属性只能用于禁用对使用专用终结点配置的 API 管理实例的公共访问，而不能与其他网络配置（如 VNet 注入）一起使用。

PUT https://management.azure.com/subscriptions/{subscriptionId}/resourceGroups/{resourceGroupName}/providers/Microsoft.ApiManagement/service/{apimServiceName}?api-version=2021-08-01
Authorization: Bearer {{authToken.response.body.access_token}}
Content-Type: application/json

使用以下 JSON 体：

{
  [...]
  "properties": {
    "publicNetworkAccess": "Disabled"
  }
}

验证专用终结点连接

创建专用终结点后，请在门户中确认它的 DNS 设置：

  1. 在 Azure 门户导航到 API 管理服务。

  2. 在左侧菜单中，选择“网络”>“入站专用终结点连接”，然后选择所创建的专用终结点。

  3. 在左侧导航栏中，选择“DNS 配置”。

  4. 查看专用终结点的 DNS 记录和 IP 地址。 IP 地址是配置了专用终结点的子网的地址空间中的专用地址。

在虚拟网络中测试

连接到在虚拟网络中设置的虚拟机。

运行 nslookup 或 dig 等实用工具来通过专用链接查找默认网关终结点的 IP 地址。 例如：

nslookup my-apim-service.azure-api.net

输出应包括与专用终结点关联的专用 IP 地址。

在虚拟网络中发起的到默认网关终结点的 API 调用应该会成功。

通过 Internet 测试

从专用终结点路径外部，尝试调用 API Management 实例的默认网关终结点。 如果禁用公共访问，输出将包含错误，其中包含状态代码 403 和类似于以下内容的消息：

Request originated from client public IP address xxx.xxx.xxx.xxx, public network access on this 'Microsoft.ApiManagement/service/my-apim-service' is disabled.

To connect to 'Microsoft.ApiManagement/service/my-apim-service', please use the Private Endpoint from inside your virtual network.
