使用 Azure PowerShell 创建支持内部重定向的应用程序网关

创建应用程序网关时,可以使用 Azure PowerShell 配置 Web 流量重定向。 在本文中,将使用虚拟机规模集定义后端池。 然后,基于所拥有的域配置侦听器和规则,以确保 Web 流量可到达相应池。 本文假定你拥有多个域,使用示例 www.contoso.com 和 www.contoso.org。

在本文中,学习如何:

  • 设置网络
  • 创建应用程序网关
  • 添加侦听器和重定向规则
  • 使用后端池创建虚拟机规模集
  • 在域中创建 CNAME 记录

如果没有 Azure 订阅,请在开始之前创建一个免费帐户

注意

建议使用 Azure Az PowerShell 模块与 Azure 交互。 若要开始,请参阅安装 Azure PowerShell。 若要了解如何迁移到 Az PowerShell 模块,请参阅 将 Azure PowerShell 从 AzureRM 迁移到 Az

Azure Cloud Shell

Azure 托管 Azure Cloud Shell(一个可通过浏览器使用的交互式 shell 环境)。 可以将 Bash 或 PowerShell 与 Cloud Shell 配合使用来使用 Azure 服务。 可以使用 Cloud Shell 预安装的命令来运行本文中的代码,而不必在本地环境中安装任何内容。

若要启动 Azure Cloud Shell,请执行以下操作:

选项 示例/链接
选择代码或命令块右上角的“试用”。 选择“试用”不会自动将代码或命令复制到 Cloud Shell。 显示 Azure Cloud Shell 的“试用”示例的屏幕截图。
转到 https://shell.azure.com 或选择“启动 Cloud Shell”按钮可在浏览器中打开 Cloud Shell。 用于启动 Azure Cloud Shell 的按钮。
选择 Azure 门户右上角菜单栏上的 Cloud Shell 按钮。 显示 Azure 门户中的 Cloud Shell 按钮的屏幕截图

若要使用 Azure Cloud Shell,请执行以下操作:

  1. 启动 Cloud Shell。

  2. 选择代码块(或命令块)上的“复制”按钮以复制代码或命令。

  3. 在 Windows 和 Linux 上选择 Ctrl+Shift+V,或在 macOS 上选择 Cmd+Shift+V 将代码或命令粘贴到 Cloud Shell 会话中。

  4. 选择“Enter”运行代码或命令。

如果选择在本地安装并使用 PowerShell,则本文需要 Azure PowerShell 模块 1.0.0 或更高版本。 若要查找版本,请运行 Get-Module -ListAvailable Az。 如果需要进行升级,请参阅 Install Azure PowerShell module(安装 Azure PowerShell 模块)。 如果在本地运行 PowerShell,则还需运行 Login-AzAccount 以创建与 Azure 的连接。

创建资源组

资源组是在其中部署和管理 Azure 资源的逻辑容器。 使用 New-AzResourceGroup 创建 Azure 资源组。

New-AzResourceGroup -Name myResourceGroupAG -Location eastus

创建网络资源

使用 New-AzVirtualNetworkSubnetConfig 创建 myBackendSubnetmyAGSubnet 的子网配置。 使用 New-AzVirtualNetwork 和子网配置创建名为 myVNet 的虚拟网络。 最后使用 New-AzPublicIpAddress 创建名为 myAGPublicIPAddress 的公共 IP 地址。 这些资源用于提供与应用程序网关及其关联资源的网络连接。

$backendSubnetConfig = New-AzVirtualNetworkSubnetConfig `
  -Name myBackendSubnet `
  -AddressPrefix 10.0.1.0/24
$agSubnetConfig = New-AzVirtualNetworkSubnetConfig `
  -Name myAGSubnet `
  -AddressPrefix 10.0.2.0/24
$vnet = New-AzVirtualNetwork `
  -ResourceGroupName myResourceGroupAG `
  -Location eastus `
  -Name myVNet `
  -AddressPrefix 10.0.0.0/16 `
  -Subnet $backendSubnetConfig, $agSubnetConfig
$pip = New-AzPublicIpAddress `
  -ResourceGroupName myResourceGroupAG `
  -Location eastus `
  -Name myAGPublicIPAddress `
  -AllocationMethod Dynamic

创建应用程序网关

创建 IP 配置和前端端口

使用 New-AzApplicationGatewayIPConfiguration 将前面创建的 myAGSubnet 关联到应用程序网关。 使用 New-AzApplicationGatewayFrontendIPConfigmyAGPublicIPAddress 分配给应用程序网关。 然后,可以使用 New-AzApplicationGatewayFrontendPort 创建 HTTP 端口。

$vnet = Get-AzVirtualNetwork `
  -ResourceGroupName myResourceGroupAG `
  -Name myVNet
$subnet=$vnet.Subnets[0]
$gipconfig = New-AzApplicationGatewayIPConfiguration `
  -Name myAGIPConfig `
  -Subnet $subnet
$fipconfig = New-AzApplicationGatewayFrontendIPConfig `
  -Name myAGFrontendIPConfig `
  -PublicIPAddress $pip
$frontendPort = New-AzApplicationGatewayFrontendPort `
  -Name myFrontendPort `
  -Port 80

创建后端池和设置

使用 New-AzApplicationGatewayBackendAddressPool 为应用程序网关创建名为 contosoPool 的后端池。 使用 New-AzApplicationGatewayBackendHttpSettings 配置后端池的设置。

$contosoPool = New-AzApplicationGatewayBackendAddressPool `
  -Name contosoPool
$poolSettings = New-AzApplicationGatewayBackendHttpSettings `
  -Name myPoolSettings `
  -Port 80 `
  -Protocol Http `
  -CookieBasedAffinity Enabled `
  -RequestTimeout 120

创建第一个侦听器和规则

应用程序网关需要侦听器才能适当地将流量路由到后端池。 在本文中,将为两个域创建两个侦听器。 在此示例中,将为域 www.contoso.comwww.contoso.org 创建侦听器。

使用 New-AzApplicationGatewayHttpListener 以及前面创建的前端配置和前端端口创建名为 contosoComListener 的第一个侦听器。 侦听器需要使用规则来了解哪个后端池使用传入流量。 使用 New-AzApplicationGatewayRequestRoutingRule 创建一个名为 contosoComRule 的基本规则。

$contosoComlistener = New-AzApplicationGatewayHttpListener `
  -Name contosoComListener `
  -Protocol Http `
  -FrontendIPConfiguration $fipconfig `
  -FrontendPort $frontendPort `
  -HostName "www.contoso.com"
$frontendRule = New-AzApplicationGatewayRequestRoutingRule `
  -Name contosoComRule `
  -RuleType Basic `
  -HttpListener $contosoComListener `
  -BackendAddressPool $contosoPool `
  -BackendHttpSettings $poolSettings

创建应用程序网关

现在已创建所需的支持资源,请使用 New-AzApplicationGatewaySku 为名为 myAppGateway 的应用程序网关指定参数,然后再使用 New-AzApplicationGateway 创建它。

$sku = New-AzApplicationGatewaySku `
  -Name Standard_Medium `
  -Tier Standard `
  -Capacity 2
$appgw = New-AzApplicationGateway `
  -Name myAppGateway `
  -ResourceGroupName myResourceGroupAG `
  -Location eastus `
  -BackendAddressPools $contosoPool `
  -BackendHttpSettingsCollection $poolSettings `
  -FrontendIpConfigurations $fipconfig `
  -GatewayIpConfigurations $gipconfig `
  -FrontendPorts $frontendPort `
  -HttpListeners $contosoComListener `
  -RequestRoutingRules $frontendRule `
  -Sku $sku

添加第二个侦听器

使用 Add-AzApplicationGatewayHttpListener 添加重定向流量所需的名为 contosoOrgListener 的侦听器。

$appgw = Get-AzApplicationGateway `
  -ResourceGroupName myResourceGroupAG `
  -Name myAppGateway
$frontendPort = Get-AzApplicationGatewayFrontendPort `
  -Name myFrontendPort `
  -ApplicationGateway $appgw
$ipconfig = Get-AzApplicationGatewayFrontendIPConfig `
  -Name myAGFrontendIPConfig `
  -ApplicationGateway $appgw
Add-AzApplicationGatewayHttpListener `
  -ApplicationGateway $appgw `
  -Name contosoOrgListener `
  -Protocol Http `
  -FrontendIPConfiguration $ipconfig `
  -FrontendPort $frontendPort `
  -HostName "www.contoso.org"
Set-AzApplicationGateway -ApplicationGateway $appgw

添加重定向配置

可以使用 Add-AzApplicationGatewayRedirectConfiguration 为侦听器配置重定向。

$appgw = Get-AzApplicationGateway `
  -ResourceGroupName myResourceGroupAG `
  -Name myAppGateway
$contosoComlistener = Get-AzApplicationGatewayHttpListener `
  -Name contosoComListener `
  -ApplicationGateway $appgw
$contosoOrglistener = Get-AzApplicationGatewayHttpListener `
  -Name contosoOrgListener `
  -ApplicationGateway $appgw
Add-AzApplicationGatewayRedirectConfiguration `
  -ApplicationGateway $appgw `
  -Name redirectOrgtoCom `
  -RedirectType Found `
  -TargetListener $contosoComListener `
  -IncludePath $true `
  -IncludeQueryString $true
Set-AzApplicationGateway -ApplicationGateway $appgw

添加第二个路由规则

然后可以使用 Add-AzApplicationGatewayRequestRoutingRule 将重定向配置关联到名为 contosoOrgRule 的新规则。

$appgw = Get-AzApplicationGateway `
  -ResourceGroupName myResourceGroupAG `
  -Name myAppGateway
$contosoOrglistener = Get-AzApplicationGatewayHttpListener `
  -Name contosoOrgListener `
  -ApplicationGateway $appgw
$redirectConfig = Get-AzApplicationGatewayRedirectConfiguration `
  -Name redirectOrgtoCom `
  -ApplicationGateway $appgw
Add-AzApplicationGatewayRequestRoutingRule `
  -ApplicationGateway $appgw `
  -Name contosoOrgRule `
  -RuleType Basic `
  -HttpListener $contosoOrgListener `
  -RedirectConfiguration $redirectConfig
Set-AzApplicationGateway -ApplicationGateway $appgw

创建虚拟机规模集

在此示例中,将创建一个虚拟机规模集以支持所创建的后端池。 创建的规模集名为 myvmss,并包含两个在其上安装了 IIS 的虚拟机实例。 配置 IP 设置时将规模集分配给后端池。

$vnet = Get-AzVirtualNetwork `
  -ResourceGroupName myResourceGroupAG `
  -Name myVNet
$appgw = Get-AzApplicationGateway `
  -ResourceGroupName myResourceGroupAG `
  -Name myAppGateway
$backendPool = Get-AzApplicationGatewayBackendAddressPool `
  -Name contosoPool `
  -ApplicationGateway $appgw
$ipConfig = New-AzVmssIpConfig `
  -Name myVmssIPConfig `
  -SubnetId $vnet.Subnets[1].Id `
  -ApplicationGatewayBackendAddressPoolsId $backendPool.Id
$vmssConfig = New-AzVmssConfig `
  -Location eastus `
  -SkuCapacity 2 `
  -SkuName Standard_DS2 `
  -UpgradePolicyMode Automatic
Set-AzVmssStorageProfile $vmssConfig `
  -ImageReferencePublisher MicrosoftWindowsServer `
  -ImageReferenceOffer WindowsServer `
  -ImageReferenceSku 2016-Datacenter `
  -ImageReferenceVersion latest `
  -OsDiskCreateOption FromImage
Set-AzVmssOsProfile $vmssConfig `
  -AdminUsername azureuser `
  -AdminPassword "Azure123456!" `
  -ComputerNamePrefix myvmss
Add-AzVmssNetworkInterfaceConfiguration `
  -VirtualMachineScaleSet $vmssConfig `
  -Name myVmssNetConfig `
  -Primary $true `
  -IPConfiguration $ipConfig
New-AzVmss `
  -ResourceGroupName myResourceGroupAG `
  -Name myvmss `
  -VirtualMachineScaleSet $vmssConfig

安装 IIS

$publicSettings = @{ "fileUris" = (,"https://raw.githubusercontent.com/Azure/azure-docs-powershell-samples/master/application-gateway/iis/appgatewayurl.ps1");
  "commandToExecute" = "powershell -ExecutionPolicy Unrestricted -File appgatewayurl.ps1" }
$vmss = Get-AzVmss -ResourceGroupName myResourceGroupAG -VMScaleSetName myvmss
Add-AzVmssExtension -VirtualMachineScaleSet $vmss `
  -Name "customScript" `
  -Publisher "Microsoft.Compute" `
  -Type "CustomScriptExtension" `
  -TypeHandlerVersion 1.8 `
  -Setting $publicSettings
Update-AzVmss `
  -ResourceGroupName myResourceGroupAG `
  -Name myvmss `
  -VirtualMachineScaleSet $vmss

在域中创建 CNAME 记录

使用其公共 IP 地址创建应用程序网关后,可以获取 DNS 地址并使用它在域中创建 CNAME 记录。 可以使用 Get-AzPublicIPAddress 获取应用程序网关的 DNS 地址。 复制 DNSSettings 的 fqdn 值并使用它作为所创建的 CNAME 记录的值。 不建议使用 A 记录,因为重新启动应用程序网关后 VIP 可能会变化。

Get-AzPublicIPAddress -ResourceGroupName myResourceGroupAG -Name myAGPublicIPAddress

测试应用程序网关

在浏览器的地址栏中输入域名。 例如, https://www.contoso.com

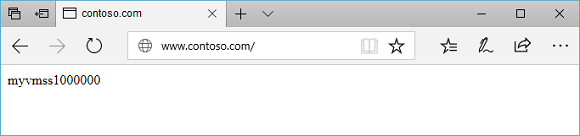

在应用程序网关中测试 contoso 站点

将地址更改为其他域(例如 https://www.contoso.org),应会看到流量已被重定向回 www.contoso.com 的侦听器。
