使用 Azure PowerShell 创建托管多个网站的应用程序网关

创建应用程序网关时,可以使用 Azure Powershell 配置多个网站的托管。 本文使用虚拟机规模集定义后端地址池。 然后,基于所拥有的域配置侦听器和规则,以确保 Web 流量可到达池中的相应服务器。 本文假定你拥有多个域,并使用示例 www.contoso.comwww.fabrikam.com

在本文中,学习如何:

  • 设置网络
  • 创建应用程序网关
  • 创建后端侦听器
  • 创建路由规则
  • 使用后端池创建虚拟机规模集
  • 在域中创建 CNAME 记录

多站点应用程序网关

如果没有 Azure 订阅,请在开始之前创建一个免费帐户

注意

建议使用 Azure Az PowerShell 模块与 Azure 交互。 若要开始,请参阅安装 Azure PowerShell。 若要了解如何迁移到 Az PowerShell 模块,请参阅 将 Azure PowerShell 从 AzureRM 迁移到 Az

Azure Cloud Shell

Azure 托管 Azure Cloud Shell(一个可通过浏览器使用的交互式 shell 环境)。 可以将 Bash 或 PowerShell 与 Cloud Shell 配合使用来使用 Azure 服务。 可以使用 Cloud Shell 预安装的命令来运行本文中的代码,而不必在本地环境中安装任何内容。

若要启动 Azure Cloud Shell,请执行以下操作:

选项 示例/链接
选择代码或命令块右上角的“试用”。 选择“试用”不会自动将代码或命令复制到 Cloud Shell。 显示 Azure Cloud Shell 的“试用”示例的屏幕截图。
转到 https://shell.azure.com 或选择“启动 Cloud Shell”按钮可在浏览器中打开 Cloud Shell。 用于启动 Azure Cloud Shell 的按钮。
选择 Azure 门户右上角菜单栏上的 Cloud Shell 按钮。 显示 Azure 门户中的 Cloud Shell 按钮的屏幕截图

若要使用 Azure Cloud Shell,请执行以下操作:

  1. 启动 Cloud Shell。

  2. 选择代码块(或命令块)上的“复制”按钮以复制代码或命令。

  3. 在 Windows 和 Linux 上选择 Ctrl+Shift+V,或在 macOS 上选择 Cmd+Shift+V 将代码或命令粘贴到 Cloud Shell 会话中。

  4. 选择“Enter”运行代码或命令。

如果选择在本地安装并使用 PowerShell,则本文需要 Azure PowerShell 模块 1.0.0 或更高版本。 若要查找版本,请运行 Get-Module -ListAvailable Az。 如果需要进行升级,请参阅 Install Azure PowerShell module(安装 Azure PowerShell 模块)。 如果在本地运行 PowerShell,则还需运行 Login-AzAccount 以创建与 Azure 的连接。

创建资源组

资源组是在其中部署和管理 Azure 资源的逻辑容器。 使用 New-AzResourceGroup 创建 Azure 资源组。

New-AzResourceGroup -Name myResourceGroupAG -Location eastus

创建网络资源

使用 New-AzVirtualNetworkSubnetConfig 创建子网配置。 使用 New-AzVirtualNetwork 和子网配置创建虚拟网络。 最后使用 New-AzPublicIpAddress 创建公共 IP 地址。 这些资源用于提供与应用程序网关及其关联资源的网络连接。

$backendSubnetConfig = New-AzVirtualNetworkSubnetConfig `
  -Name myBackendSubnet `
  -AddressPrefix 10.0.1.0/24

$agSubnetConfig = New-AzVirtualNetworkSubnetConfig `
  -Name myAGSubnet `
  -AddressPrefix 10.0.2.0/24

$vnet = New-AzVirtualNetwork `
  -ResourceGroupName myResourceGroupAG `
  -Location eastus `
  -Name myVNet `
  -AddressPrefix 10.0.0.0/16 `
  -Subnet $backendSubnetConfig, $agSubnetConfig

$pip = New-AzPublicIpAddress `
  -ResourceGroupName myResourceGroupAG `
  -Location eastus `
  -Name myAGPublicIPAddress `
  -AllocationMethod Dynamic

创建应用程序网关

创建 IP 配置和前端端口

使用 New-AzApplicationGatewayIPConfiguration 将前面创建的子网关联到应用程序网关。 使用 New-AzApplicationGatewayFrontendIPConfig 将公共 IP 地址分配给应用程序网关。

$vnet = Get-AzVirtualNetwork `
  -ResourceGroupName myResourceGroupAG `
  -Name myVNet

$subnet=$vnet.Subnets[0]

$gipconfig = New-AzApplicationGatewayIPConfiguration `
  -Name myAGIPConfig `
  -Subnet $subnet

$fipconfig = New-AzApplicationGatewayFrontendIPConfig `
  -Name myAGFrontendIPConfig `
  -PublicIPAddress $pip

$frontendport = New-AzApplicationGatewayFrontendPort `
  -Name myFrontendPort `
  -Port 80

创建后端池和设置

使用 New-AzApplicationGatewayBackendAddressPool 为应用程序网关创建第一个后端地址池。 使用 New-AzApplicationGatewayBackendHttpSettings 配置池的设置。

$contosoPool = New-AzApplicationGatewayBackendAddressPool `
  -Name contosoPool

$fabrikamPool = New-AzApplicationGatewayBackendAddressPool `
  -Name fabrikamPool

$poolSettings = New-AzApplicationGatewayBackendHttpSettings `
  -Name myPoolSettings `
  -Port 80 `
  -Protocol Http `
  -CookieBasedAffinity Enabled `
  -RequestTimeout 120

创建侦听器和规则

应用程序网关需要侦听器才能适当地将流量路由到后端地址池。 在本文中,将为两个域创建两个侦听器。 侦听器是为 contoso.com 和 fabrikam.com 域创建的。

使用 New-AzApplicationGatewayHttpListener 以及前面创建的前端配置和前端端口创建第一个侦听器。 侦听器需要使用规则来了解哪个后端池使用传入流量。 使用 New-AzApplicationGatewayRequestRoutingRule 创建一个名为 contosoRule 的基本规则。

注意

通过应用程序网关或 WAF v2 SKU,你还可为每个侦听器配置最多 5 个主机名,并且可在主机名中使用通配符。 要了解详细信息,请参阅侦听器中的通配符主机名。 若要通过 Azure PowerShell 在侦听器中使用多个主机名和通配符,则必须使用 -HostNames 而不是 -HostName。 使用 HostNames 时,可通过逗号分隔值的形式提及最多 5 个主机名。 例如: -HostNames "*.contoso.com","*.fabrikam.com"

$contosolistener = New-AzApplicationGatewayHttpListener `
  -Name contosoListener `
  -Protocol Http `
  -FrontendIPConfiguration $fipconfig `
  -FrontendPort $frontendport `
  -HostName "www.contoso.com"

$fabrikamlistener = New-AzApplicationGatewayHttpListener `
  -Name fabrikamListener `
  -Protocol Http `
  -FrontendIPConfiguration $fipconfig `
  -FrontendPort $frontendport `
  -HostName "www.fabrikam.com"

$contosoRule = New-AzApplicationGatewayRequestRoutingRule `
  -Name contosoRule `
  -RuleType Basic `
  -HttpListener $contosoListener `
  -BackendAddressPool $contosoPool `
  -BackendHttpSettings $poolSettings

$fabrikamRule = New-AzApplicationGatewayRequestRoutingRule `
  -Name fabrikamRule `
  -RuleType Basic `
  -HttpListener $fabrikamListener `
  -BackendAddressPool $fabrikamPool `
  -BackendHttpSettings $poolSettings

向路由规则添加优先级

$contosoRule = New-AzApplicationGatewayRequestRoutingRule `
  -Name wccontosoRule `
  -RuleType Basic `
  -Priority 200 `
  -HttpListener $wccontosoListener `
  -BackendAddressPool $wccontosoPool `
  -BackendHttpSettings $poolSettings

$fabrikamRule = New-AzApplicationGatewayRequestRoutingRule `
  -Name shopcontosoRule `
  -RuleType Basic `
  -Priority 100 `
  -HttpListener $shopcontosoListener `
  -BackendAddressPool $shopcontosoPool `
  -BackendHttpSettings $poolSettings

创建应用程序网关

现在已创建所需的支持资源,请使用 New-AzApplicationGatewaySku 为应用程序网关指定参数,然后再使用 New-AzApplicationGateway 创建它。

$sku = New-AzApplicationGatewaySku `
  -Name Standard_Medium `
  -Tier Standard `
  -Capacity 2

$appgw = New-AzApplicationGateway `
  -Name myAppGateway `
  -ResourceGroupName myResourceGroupAG `
  -Location eastus `
  -BackendAddressPools $contosoPool, $fabrikamPool `
  -BackendHttpSettingsCollection $poolSettings `
  -FrontendIpConfigurations $fipconfig `
  -GatewayIpConfigurations $gipconfig `
  -FrontendPorts $frontendport `
  -HttpListeners $contosoListener, $fabrikamListener `
  -RequestRoutingRules $contosoRule, $fabrikamRule `
  -Sku $sku

创建虚拟机规模集

在此示例中,将创建两个虚拟机规模集以支持所创建的两个后端池。 创建的规模集分别名为 myvmss1myvmss2。 每个规模集包含两个在其上安装了 IIS 的虚拟机实例。 配置 IP 设置时将规模集分配给后端池。

$vnet = Get-AzVirtualNetwork `
  -ResourceGroupName myResourceGroupAG `
  -Name myVNet

$appgw = Get-AzApplicationGateway `
  -ResourceGroupName myResourceGroupAG `
  -Name myAppGateway

$contosoPool = Get-AzApplicationGatewayBackendAddressPool `
  -Name contosoPool `
  -ApplicationGateway $appgw

$fabrikamPool = Get-AzApplicationGatewayBackendAddressPool `
  -Name fabrikamPool `
  -ApplicationGateway $appgw

for ($i=1; $i -le 2; $i++)
{
  if ($i -eq 1)
  {
    $poolId = $contosoPool.Id
  }
  if ($i -eq 2)
  {
    $poolId = $fabrikamPool.Id
  }

  $ipConfig = New-AzVmssIpConfig `
    -Name myVmssIPConfig$i `
    -SubnetId $vnet.Subnets[1].Id `
    -ApplicationGatewayBackendAddressPoolsId $poolId

  $vmssConfig = New-AzVmssConfig `
    -Location eastus `
    -SkuCapacity 2 `
    -SkuName Standard_DS2 `
    -UpgradePolicyMode Automatic

  Set-AzVmssStorageProfile $vmssConfig `
    -ImageReferencePublisher MicrosoftWindowsServer `
    -ImageReferenceOffer WindowsServer `
    -ImageReferenceSku 2016-Datacenter `
    -ImageReferenceVersion latest `
    -OsDiskCreateOption FromImage

  Set-AzVmssOsProfile $vmssConfig `
    -AdminUsername azureuser `
    -AdminPassword "Azure123456!" `
    -ComputerNamePrefix myvmss$i

  Add-AzVmssNetworkInterfaceConfiguration `
    -VirtualMachineScaleSet $vmssConfig `
    -Name myVmssNetConfig$i `
    -Primary $true `
    -IPConfiguration $ipConfig

  New-AzVmss `
    -ResourceGroupName myResourceGroupAG `
    -Name myvmss$i `
    -VirtualMachineScaleSet $vmssConfig
}

安装 IIS

$publicSettings = @{ "fileUris" = (,"https://raw.githubusercontent.com/Azure/azure-docs-powershell-samples/master/application-gateway/iis/appgatewayurl.ps1");
  "commandToExecute" = "powershell -ExecutionPolicy Unrestricted -File appgatewayurl.ps1" }

for ($i=1; $i -le 2; $i++)
{
  $vmss = Get-AzVmss `
    -ResourceGroupName myResourceGroupAG `
    -VMScaleSetName myvmss$i

  Add-AzVmssExtension -VirtualMachineScaleSet $vmss `
    -Name "customScript" `
    -Publisher "Microsoft.Compute" `
    -Type "CustomScriptExtension" `
    -TypeHandlerVersion 1.8 `
    -Setting $publicSettings

  Update-AzVmss `
    -ResourceGroupName myResourceGroupAG `
    -Name myvmss$i `
    -VirtualMachineScaleSet $vmss
}

在域中创建 CNAME 记录

使用其公共 IP 地址创建应用程序网关后,可以获取 DNS 地址并使用它在域中创建 CNAME 记录。 可以使用 Get-AzPublicIPAddress 获取应用程序网关的 DNS 地址。 复制 DNSSettings 的 fqdn 值并使用它作为所创建的 CNAME 记录的值。 建议不要使用 A 记录,因为在 V1 SKU 中重启应用程序网关后 VIP 可能会变化。

Get-AzPublicIPAddress -ResourceGroupName myResourceGroupAG -Name myAGPublicIPAddress

测试应用程序网关

在浏览器的地址栏中输入域名。 例如 http://www.contoso.com.

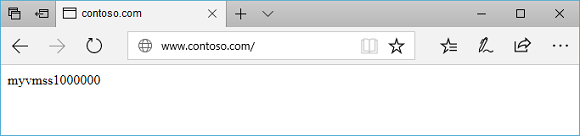

在应用程序网关中测试 contoso 站点

将地址更改为其他域,应看到类似下例所示的内容:

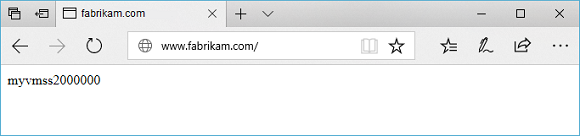

在应用程序网关中测试 fabrikam 站点

清理资源

如果不再需要资源组、应用程序网关和所有相关资源,可以使用 Remove-AzResourceGroup 将其删除。

Remove-AzResourceGroup -Name myResourceGroupAG
