为 Azure Local（预览版）上的 Azure 网关手动配置 Arc 代理

适用于：Azure 本地 2411.1 及更高版本

在 Azure 订阅中创建 Arc 网关资源后，就可以启用新的 Arc 网关预览功能。 本文详细介绍了如何在 Arc 注册前手动配置 Arc 代理。

重要

此功能目前处于预览状态。 有关适用于 Beta 版、预览版或尚未正式发布的 Azure 功能的法律条款，请参阅 适用于 Microsoft azure 预览版的补充使用条款 。

先决条件

在继续之前，请确保满足以下先决条件：

  • 你有权访问运行版本 2411.1 或更高版本的 Azure Local 实例。 以前的版本不支持此方案。

  • 在用于部署 Azure Local 的同一订阅中创建的 Arc 网关资源。 有关详细信息，请参阅 在 Azure 中创建 Arc 网关资源。

步骤 1：手动配置代理

如果需要在启动 Arc 注册过程之前在 Azure 本地计算机上配置 Arc 代理，请按照“ 为 Azure 本地配置代理设置”中的说明作。

确保为系统中的所有计算机配置了代理和旁路列表。

步骤 2：获取 ArcGatewayID

要在 Azure Local 计算机上运行注册脚本，需要从 Azure 获取代理和 Arc 网关 ID (ArcGatewayID)。 你可以在资源的 Azure 门户概述页上找到 Arc 网关 ID。

步骤 3：在 Azure Arc 中注册新计算机

要在 Azure Arc 中注册新的版本 2408 或版本 2411 计算机，可通过传送 ArcGatewayID 参数和代理服务器参数来运行初始化脚本。 下面举例说明如何更改初始化脚本中的 Invoke-AzStackHciArcInitialization 参数：

#Define the subscription where you want to register your server as Arc device.

$Subscription = "yoursubscription"

#Define the resource group where you want to register your server as Arc device.

$RG = "yourresourcegroupname"

#Define the tenant you will use to register your server as Arc device.

$Tenant = "yourtenant"

#Define Proxy Server if necessary

$ProxyServer = "http://x.x.x.x:port"

#Define the Arc gateway resource ID from Azure

$ArcgwId = "/subscriptions/yoursubscription/resourceGroups/yourresourcegroupname/providers/Microsoft.HybridCompute/gateways/yourarcgatewayname"

#Define the bypass list for the proxy. Use comma to separate each item from the list.
# Use "localhost" instead of <local>
# Use specific IPs such as 127.0.0.1 without mask
# Use * for subnets allowlisting. 192.168.1.* for /24 exclusions. Use 192.168.*.* for /16 exclusions.
# Append * for domain names exclusions like *.contoso.com
# DO NOT INCLUDE .svc on the list. The registration script takes care of Environment Variables configuration.

$ProxyBypassList = "localhost,127.0.0.1,*.contoso.com,machine1,machine2,machine3,machine4,machine5,192.168.*.*,AzureLocal-1"

#Connect to your Azure account and subscription

Connect-AzAccount -SubscriptionId $Subscription -TenantId $Tenant -DeviceCode

#Get the Access Token and Account ID for the registration

$ARMtoken = (Get-AzAccessToken).Token

#Get the Account ID for the registration

$id = (Get-AzContext).Account.Id

#Invoke the registration script with Proxy and ArcgatewayID

Invoke-AzStackHciArcInitialization -SubscriptionID $Subscription -ResourceGroup $RG -TenantID $Tenant -Region australiaeast -Cloud "AzureCloud" -ArmAccessToken $ARMtoken -AccountID $id -Proxy $ProxyServer -ProxyBypass $ProxyBypassList  -ArcGatewayID $ArcgwId

步骤 4：启动 Azure Local 云部署

在 Azure Arc 中注册 Azure Local 计算机并安装所有扩展后，可以从 Azure 门户或使用以下文章中记录的 ARM 模板开始部署：

步骤 5：验证设置是否成功

部署验证启动后，你可以从系统连接到第一台 Azure Local 计算机，并打开 Arc 网关日志，以监控哪些终结点重定向到了 Arc 网关，以及哪些终结点在继续使用防火墙或代理。

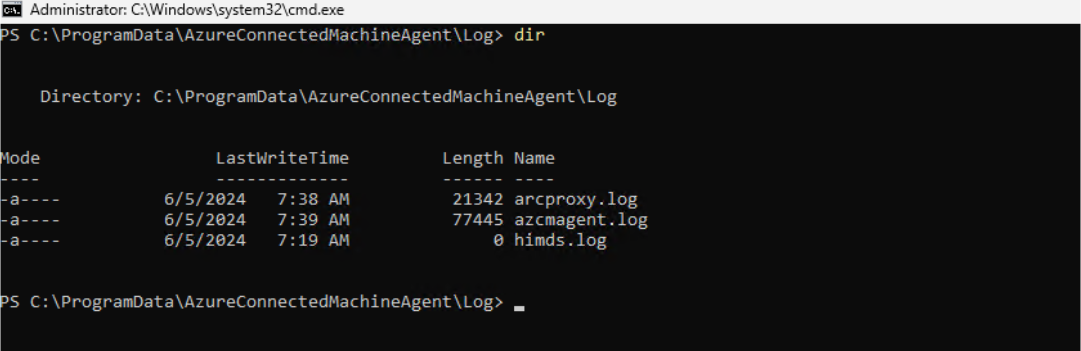

可以在以下位置找到 Arc 网关日志： c：\programdata\AzureConnectedMAchineAgent\Log\arcproxy.log。

使用手动方法显示 Arc 网关日志的屏幕截图。

若要检查 Arc 代理配置并验证它是否正在使用 Arc 网关，请运行以下命令：c:\program files\AzureConnectedMachineAgent>.\azcmagent show

结果应显示以下值：

  • 代理版本为 1.45 或更高版本。

  • 代理状态是“已连接”。

  • 当未使用 Arc 网关时，“使用 HTTPS 代理”为空。 启用 Arc 网关时，它应显示为 http://localhost:40343。

  • 上游代理 显示企业代理服务器和端口。

  • 当未使用 Arc 网关时，Azure Arc 代理显示为“已停止”；当已启用 Arc 网关时，则显示为“正在运行”。

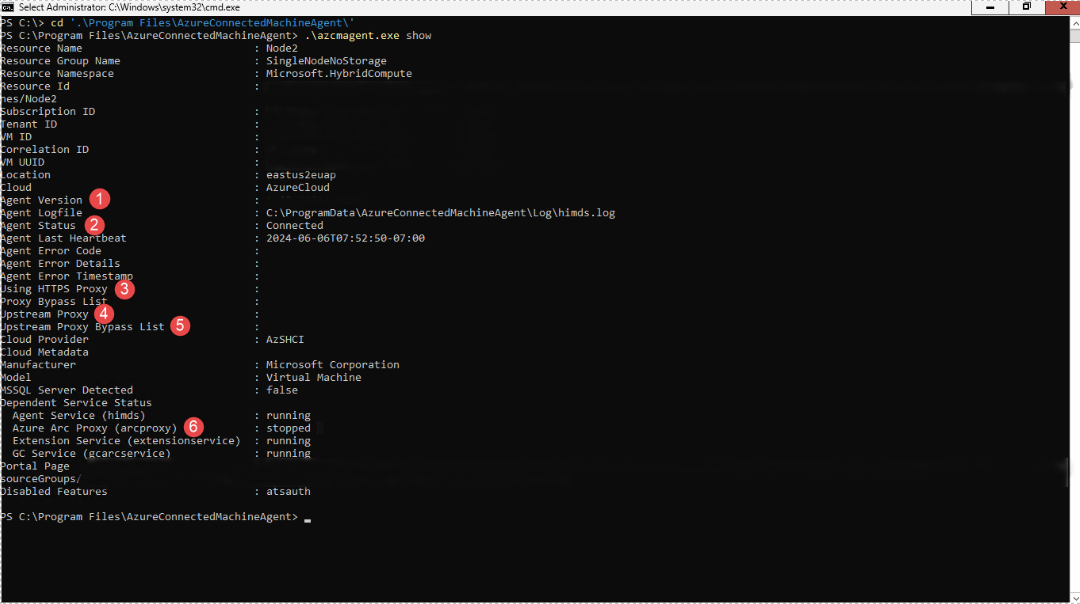

没有 Arc 网关的 Arc 代理：

屏幕截图显示使用手动方法的没有网关的 Arc 代理。

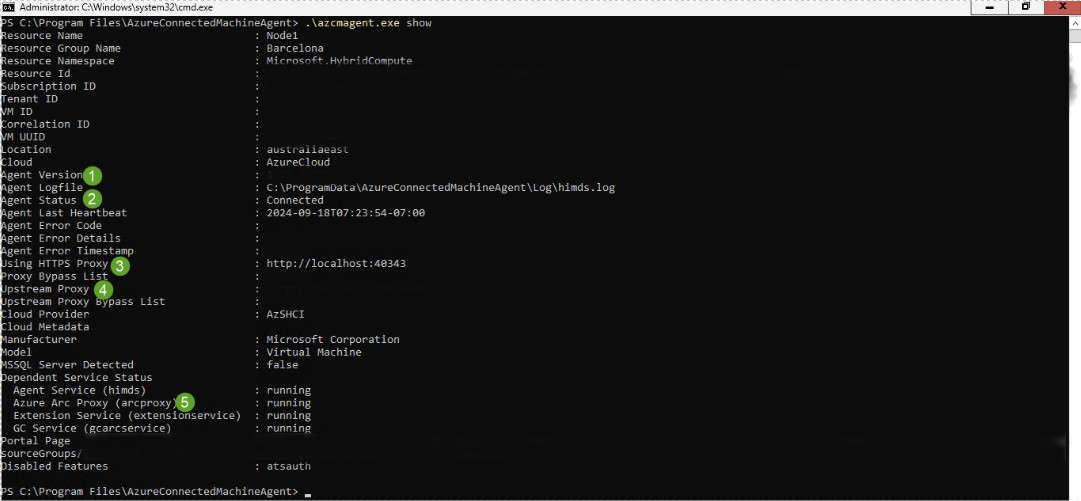

使用 Arc 网关的 Arc 代理：

屏幕截图显示使用手动方法的带有网关的 Arc 代理。

此外，若要验证安装程序是否成功，你可以运行以下命令：c:\program files\AzureConnectedMachineAgent>.\azcmagent check。

响应应指示 connection.type 设置为 gateway，并且所有 URL 的“可访问”列应指示 true：

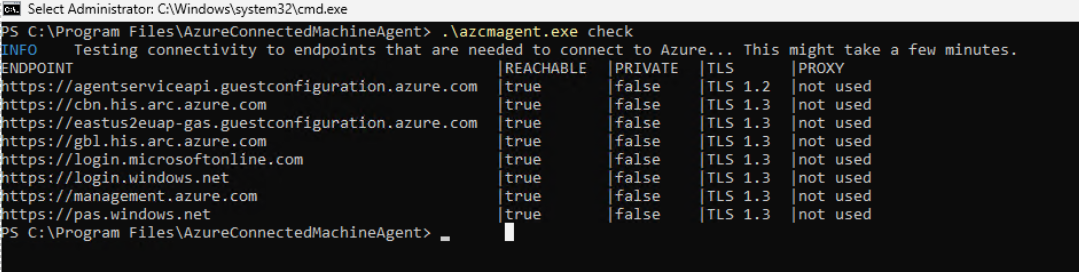

没有 Arc 网关的 Arc 代理：

屏幕截图显示使用手动方法的没有网关 2 的 Arc 代理。

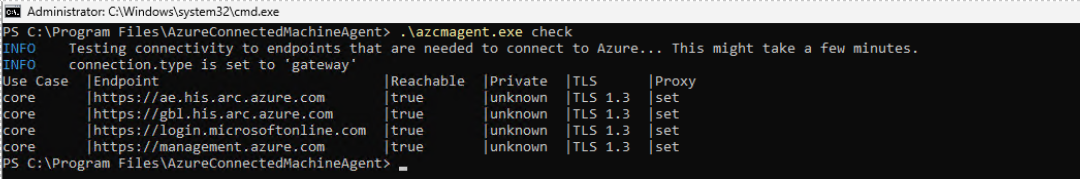

启用 Arc 网关的 Arc 代理：

屏幕截图显示使用手动方法的带有网关 2 的 Arc 代理。

你还可以通过查看网关路由器日志来审核网关流量。

若要查看 Windows 上的网关路由器日志，请在 PowerShell 中运行 azcmagent logs 命令。 在生成的 .zip 文件中，日志位于 C：\ProgramData\Microsoft\ArcGatewayRouter 文件夹中。

后续步骤

此功能仅在 Azure Local 2411.1 或更高版本中可用。
