适用于:Azure Local 2311.2 及更高版本
本文介绍如何使用见解监控关键的 Azure Local 功能,如弹性文件系统 (ReFS) 重复数据删除和压缩。
要使用见解监控 Azure Local 系统,请参阅使用见解功能监控单个 Azure Local 系统和使用见解监控多个 Azure Local 系统。
关于使用见解来监控功能
Azure Local 的见解会收集不同 Azure Local 功能的日志,使用 Kusto 查询语言 (KQL) 对其进行处理,然后使用 Azure 工作簿对其进行可视化。
在 Azure Local 系统上启用“见解”后,就可以访问一组示例工作簿,你可以按原样使用这些工作簿,也可以在此基础上创建自定义工作簿。 这些工作簿有助于将收集到的数据可视化,并深入了解 Azure Local 的主要功能,包括:
- ReFS 删除重复和压缩。 监控和分析与 ReFS 重复数据删除和压缩功能相关的节省、性能影响和工作。 请参阅监控 ReFS 重复数据删除和压缩。
先决条件
在使用见解来监控 Azure Local 功能之前,必须满足以下前提条件:
必须有权访问已部署、注册并连接到 Azure 的 Azure 本地系统。
你的系统必须启用 Arc 功能,并安装了 Azure Monitor 扩展。
必须在系统中启用见解。
使用见解来监控功能
请按照以下步骤使用见解来监控 Azure Local 功能:
确保满足所有前提条件。
在 Azure 门户中,浏览到你的 Azure Local 系统资源页,然后选择你的群集。

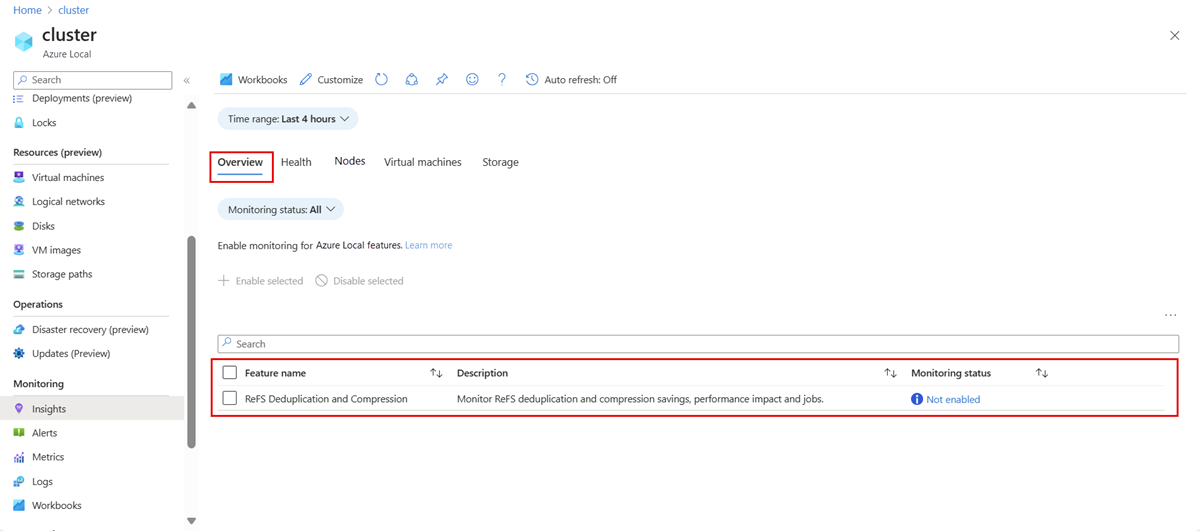

从左侧窗格中选择“见解”,然后选择“概览”选项卡。
此选项卡提供可用于监控的 Azure Local 功能列表,以及监控内容和当前监控状态的说明。
下表介绍了不同的监控状态:
监控状态 说明 已启用 表明已为该功能启用监控。 见解会从与该功能相关的 Windows 事件和性能计数器中收集日志数据。 未启用 表示禁用了该功能的监控,无法收集数据和见解。 这是默认状态。 需要更新 表示存在一些配置问题,导致见解无法收集数据。 如果在工作簿中没有正确配置所需的事件或数据源,则会出现这种情况。 必须更新见解,该功能才能成功收集数据。
根据监控状态,可以执行以下操作之一:
为功能启用监控。 请参阅为功能启用监控。
为功能禁用监控。 请参阅为功能禁用监控。
启用或禁用多个功能的监控。 请参阅启用或禁用多个功能的监控。
为功能更新监控。 请参阅为功能更新监控。
为功能启用监控

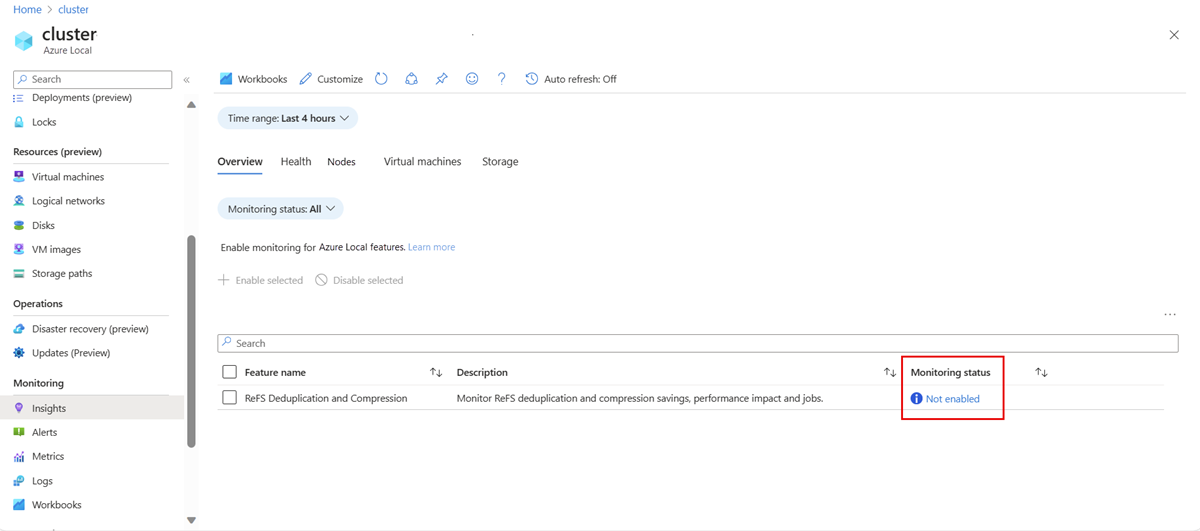

默认情况下,功能的监控未启用,监控状态显示为“未启用”。
在启用功能监控后,见解会自动将必要的性能计数器和 Windows 事件日志添加到群集中的相关数据收集规则 (DCR)。 配置 DCR 后,你会收到一条成功消息,功能名称也会从纯文本变为“概述”选项卡上可单击的链接。
在启用监控后,见解大约需要 20-30 分钟才能开始收集数据并提供运行状况、性能和使用见解。
请按照以下步骤启用功能监控:
在“概述”选项卡上,选择监控状态为“未启用”的功能。

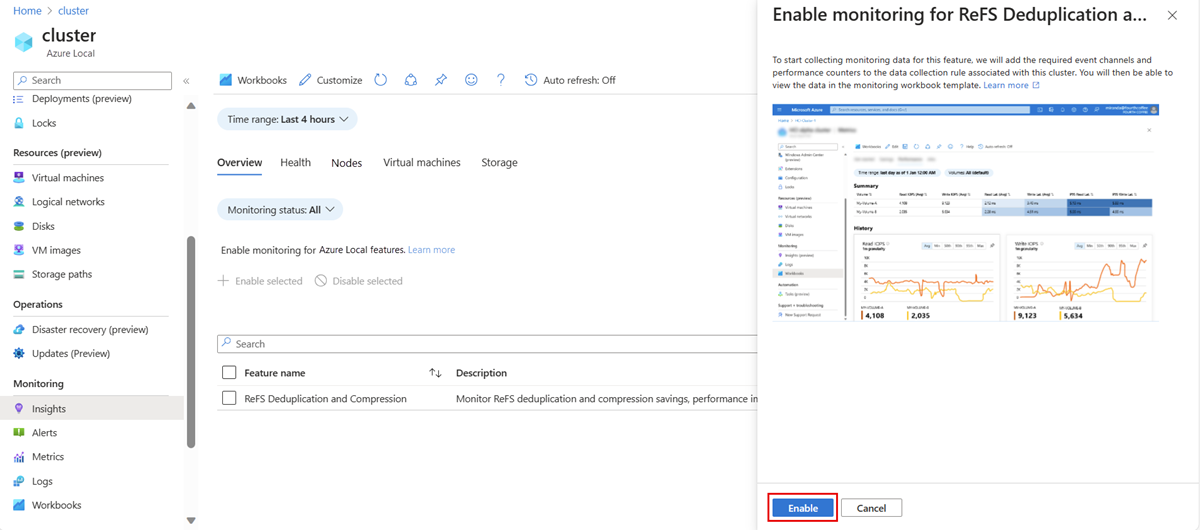

右侧会打开一个上下文窗格,其中提供了更多详细信息,如工作簿的示例图像。 选择“启用”按钮。
启用某项功能的监控后,该功能的监控状态将从“未启用”变为“已启用”,其名称也将从纯文本变为可单击的链接。 可以选择功能名称来打开其工作簿。
为功能禁用监控
通过禁用某个功能的监控,见解会停止收集与该功能相关的监控数据。 但是,此操作不会影响该 DCR 上的其他事件收集或之前收集的数据。
请按照以下步骤禁用功能监控:

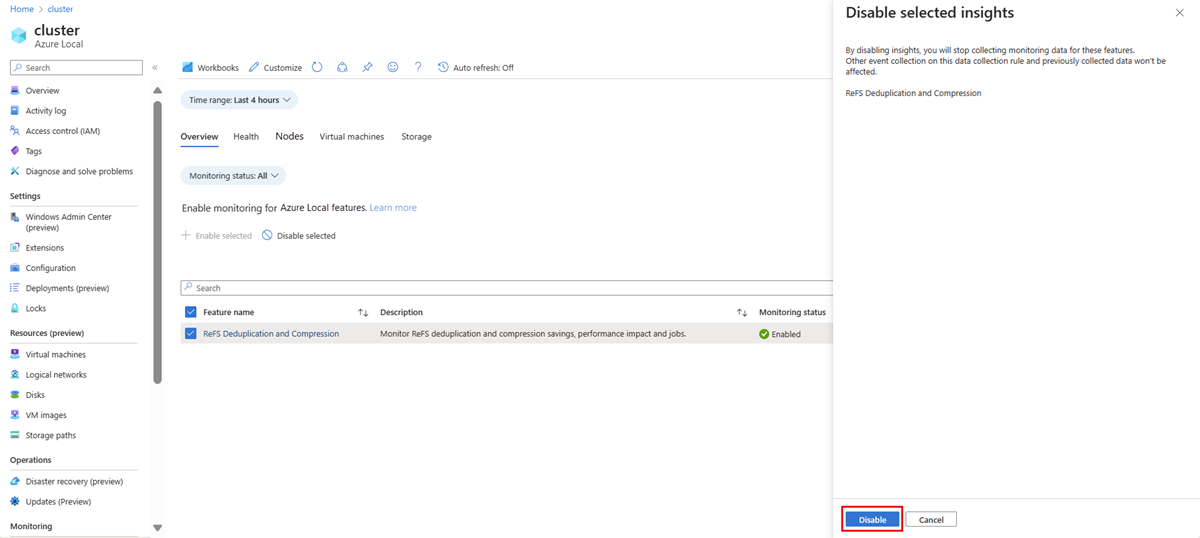

启用或禁用多个功能的监控
请按照以下步骤从“概述”选项卡同时启用或禁用对多个功能的监控。
在“概览”选项卡上,选中所需功能旁边的复选框。
选择“启用已选”或“禁用已选”。 右侧将显示“启用选定见解”或“禁用选定见解”窗格。 它会显示你选择启用监控或禁用监控的功能列表。
选择“启用”或“禁用”按钮可一次性启用或禁用所有选定功能的监控。
为功能更新监控
在“概述”选项卡上,如果某个功能的“监控状态”显示为“需要更新”,则表明存在一些配置问题,妨碍了见解收集数据。
请按照以下步骤更新见解:
在概述选项卡上,选择具有需要更新监控状态的功能的需要更新链接。
在右窗格中,选择“需要更新”按钮,为见解安装所需的配置更新。
监控 ReFS 重复数据删除和压缩
ReFS 重复数据删除和压缩是一种存储功能,有助于节省存储空间,同时将性能影响降至最低。 它是一种处理后解决方案,会根据系统大小以固定的块大小来执行块级重复数据删除和压缩。 可以在混合系统或所有闪存系统上启用此功能。 它针对的是缓存和容量层。 有关此功能的详细信息,请参阅在 Azure Local 中使用 ReFS 重复数据删除和压缩优化存储。
按照以下步骤开始监控 ReFS 重复数据删除和压缩功能:
在开始使用工作簿之前,请确保满足前提条件。 此外,请确保至少有一个启用了此功能的卷。
启用 ReFS 重复数据删除和压缩监控。 有关说明,请参阅为功能启用监控。
从“概述”选项卡中选择功能名称以打开工作簿。
收集什么数据?
一旦启用 ReFS 重复数据删除和压缩功能进行监控,见解就会开始收集以下数据:
数据源 | 数据 |
---|---|
Windows 事件通道 | Microsoft-Windows-ReFSDedupSVC microsoft-windows-sddc-management/operational |
性能计数器 | CSVFS(*)/秒 CSVFS(*)/秒 CSVFS(*) 字节数/秒 CSVFS(*) 字节数/秒 CSVFS(*)。 读取速率(秒) CSVFS(*)。 写入速率(秒) |
ReFS 重复数据删除和压缩工作簿由多个选项卡组成,每个选项卡都有特定的功能,具体内容将在以下部分中介绍。

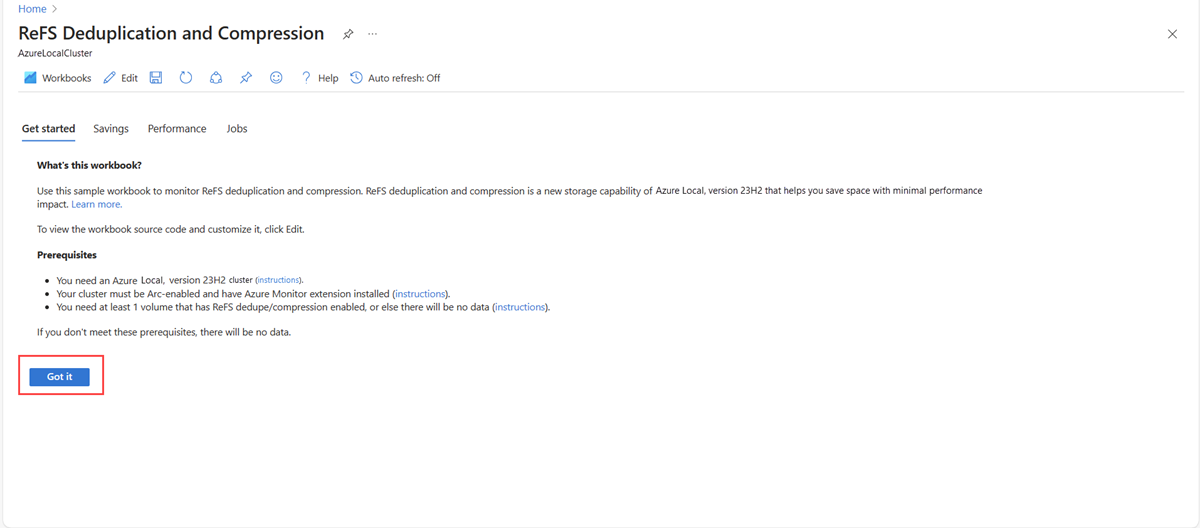

入门
此选项卡提供有关工作簿的基本信息以及查看工作簿的前提条件。 查看前提条件,然后选择“知道了”进入下一个选项卡。

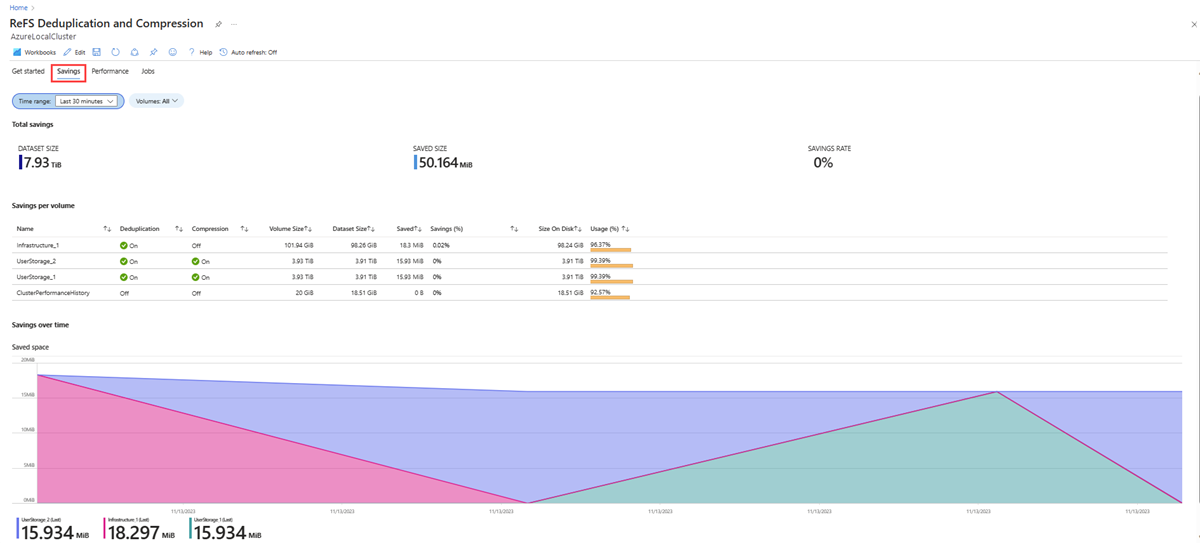

节省
此选项卡提供群集中的卷信息,并且显示每个卷的节省信息。
下表描述了每卷节省额部分中的列:
列 | 说明 |
---|---|
名称 | 群集中卷的名称。 |
重复数据删除 | 表示重复数据删除是启用(开)还是未启用(关)。 |
压缩 | 表示是否启用了压缩。 |
卷大小 | 用户指定的卷的大小。 |
数据集大小 | 重复数据删除和压缩优化前磁盘上数据的原始大小。 |
已保存 | 每个卷上节省的字节数。 |
节省(%) | 节省的空间除以数据集大小。 |
磁盘上的大小 | 磁盘上存储的数据总量。 |
使用情况 (%) | 磁盘大小除以总卷大小。 |

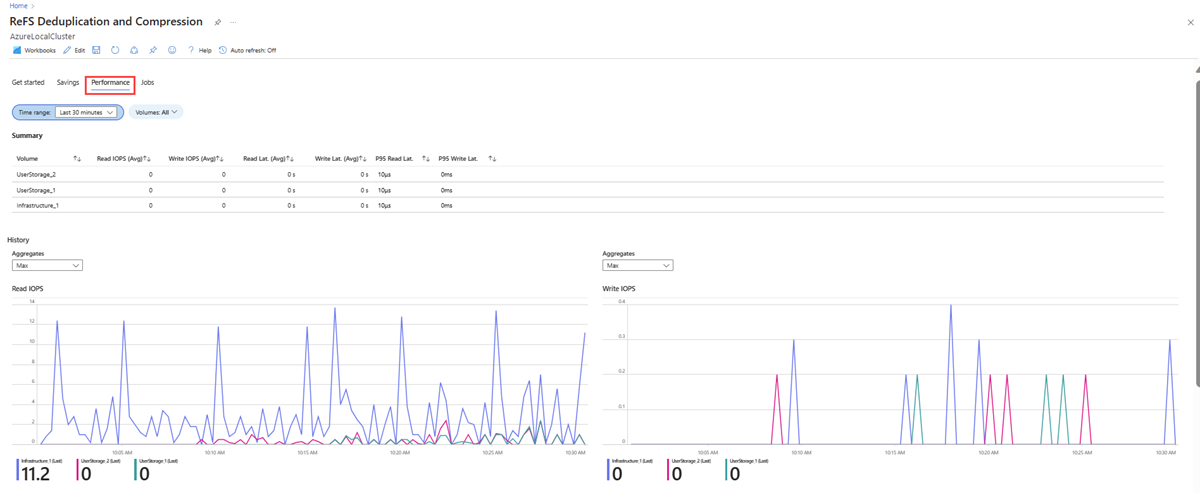

性能
此选项卡提供详细信息,例如群集上所有集群共享卷 (CSV) 的每秒读写输入/输出操作数 (IOPS)。
列 | 说明 |
---|---|
卷 | 显示群集中的其他群集共享卷 (CSV)。 |
读取 IOPS(平均) | 给出卷上输入输出读取操作的平均值。 |
写入 IOPS(平均) | 给出卷上输入输出写入操作的平均值。 |
读取延迟 (平均值) | 给出卷上读取延迟的平均值。 |
写入延迟 (平均值) | 给出卷上写入延迟的平均值。 |
P95 读取延迟 | 给出卷上读取延迟的第 95 个百分位数。 |
P95 写入延迟 | 给出卷上写入延迟的第 95 个百分位数。 |
可以为不同的指标选择不同的集合,如平均值、第 1 个百分位、第 5 个百分位、第 50 个百分位、第 90 个百分位、第 95 个百分位、第 99 个百分位、最小值和最大值。

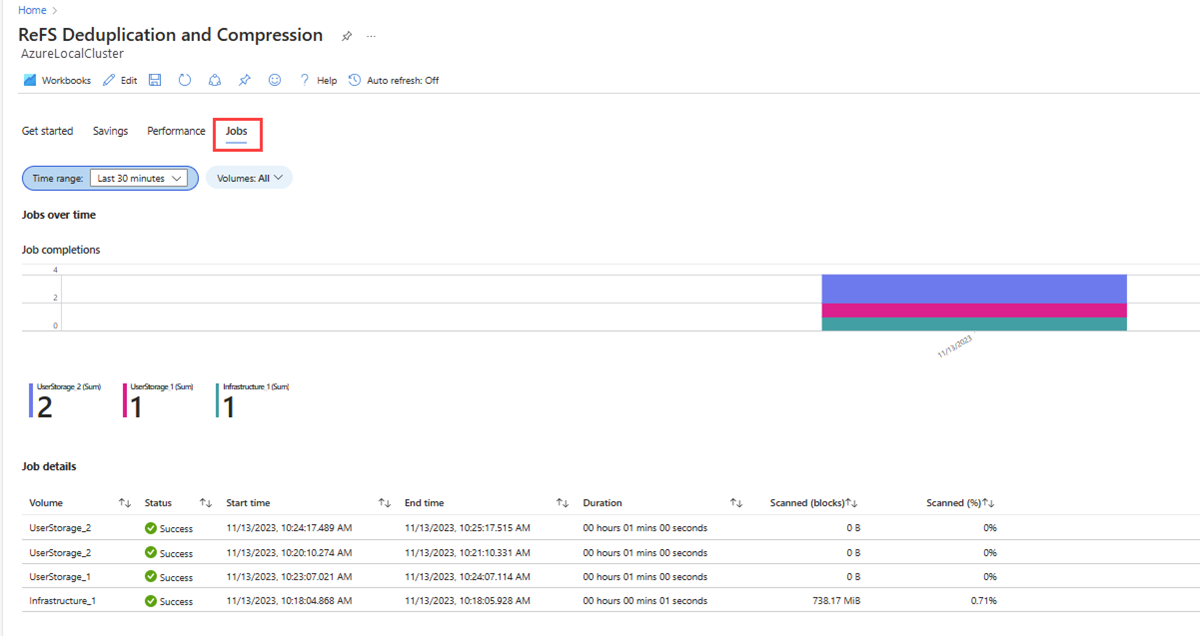

作业
此选项卡显示重复数据删除过程中超时执行的任务以及任务详细信息的摘要。
列 | 说明 |
---|---|
卷 | 显示群集中的不同 CSV。 |
状态 | 表示 ReFS 重复数据删除的状态(成功/失败)。 |
开始时间 | 显示 ReFS 重复数据删除开始的时间。 |
结束时间 | 显示 ReFS 重复数据删除完成的时间。 |
持续时间 | 显示 ReFS 重复数据删除完成所需的总时间。 |
已扫描块 | 显示扫描的总块数。 |
已扫描 (%) | 显示扫描的总块数与总卷大小的比值。 |
排查 ReFS 重复数据删除和压缩监控问题
问题。 ReFS 重复数据删除和压缩工作簿上未显示任何数据。
原因。 见解无法收集 ReFS 重复数据删除和压缩的日志。
解决方案。 要确认是否正在收集日志,请按照以下步骤操作:
在 Azure 门户中,转到监控>数据收集规则。
查找与你的群集相关联的数据收集规则,然后选择“数据源”。
选中“Windows 事件日志”复选框。
在右侧的“添加数据源”上下文窗格中,在“数据源”选择“自定义”。

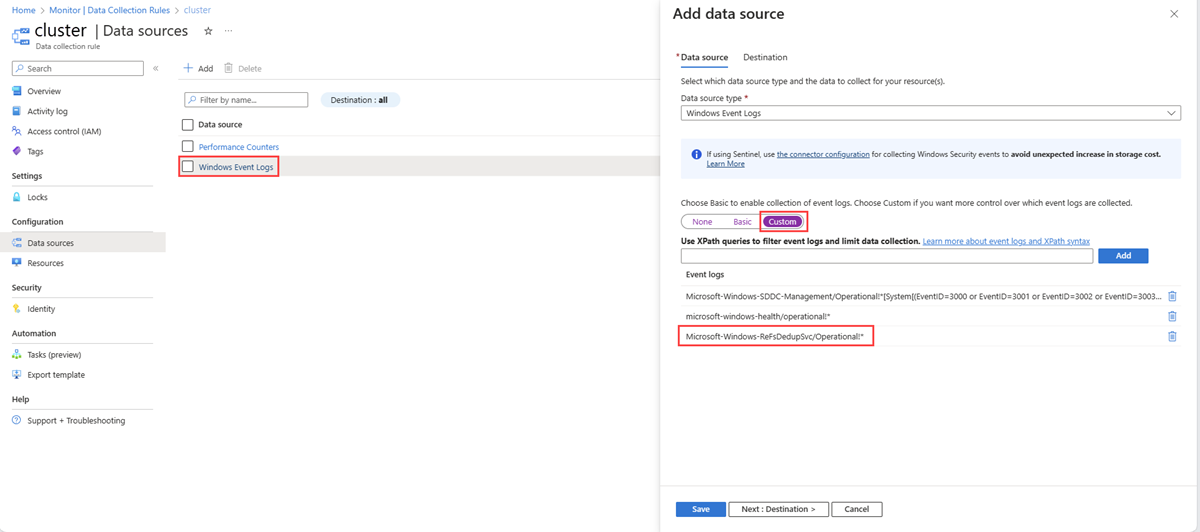

验证是否列出了
Microsoft-Windows-ReFSDedupSVC
事件通道,如下图所示:
监控 Dell APEX 云平台
适用于 Microsoft Azure 的 Dell APEX 云平台提供了统包式内部部署基础结构解决方案,通过广泛的集成、自动化和跨 IT 环境的一致 Azure 体验来帮助企业实现创新。
使用 Dell 工作簿实时可视化硬件事件,从而加快问题检测和解决速度。
请按照以下步骤开始对 Microsoft Azure 的 Dell APEX 云平台进行事件监控:
在开始使用工作簿之前,请确保满足前提条件。
为“适用于 Microsoft Azure 的 Dell APEX 云平台的事件监控”功能启用监控。 有关说明,请参阅为功能启用监控。

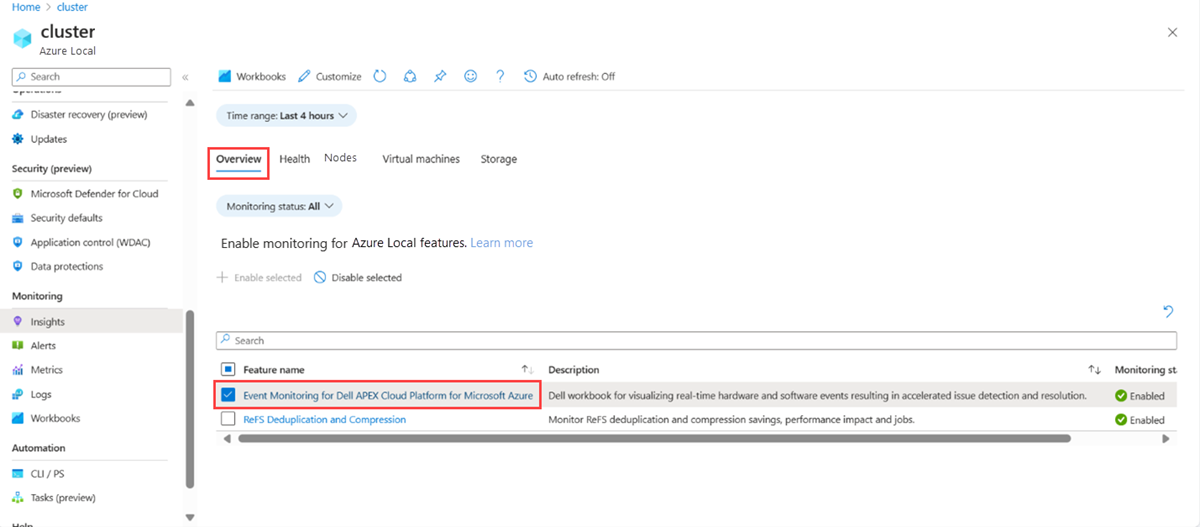

从“概述”选项卡中选择“适用于 Microsoft Azure 的 Dell APEX 云平台的事件监控”功能,以便打开工作簿。
有关收集的数据和工作簿上不同选项卡的信息,请参阅适用于 Microsoft Azure 的 Dell APEX 云平台的事件监控。
