添加引用层

参考层通过在地图上叠加辅助空间数据集以提供更多上下文来增强空间可视化效果。 Power BI 以各种格式托管此数据集，包括：

• 具有 .json 或 .geojson 扩展名的 GeoJSON 文件
• 具有 .wkt 扩展名的 WKT（已知文本）文件
• 具有 .kml 扩展名的 KML（Keyhole 标记语言）文件
• 具有 .shp 扩展名的 SHP (Shapefile) 文件
• 具有 .csv 扩展名的 CSV（逗号分隔值）文件。 Azure Maps Power BI 视觉对象用户分析工作表中包含 WKT (Well-Known Text) 字符串的列。

将空间数据集添加为参考层

有两个选项可将空间数据集添加为参考层。 可以通过提供 URL 来引用托管文件，也可以选择要上传的文件。

上载文件

将空间数据集上传为参考层：

1. 导航到“格式”窗格。

2. 展开“参考层”部分。

3. 从“类型”下拉列表中选择“文件上传”。

4. 选择浏览。 随即将打开文件选择对话框，可从中选择扩展名为 .json、.geojson、.wkt、.kml、.shp 或 .csv 的文件。



将文件添加到参考层后，文件名将显示在“浏览”字段中。 添加了一个“X”按钮，用于从视觉对象中删除数据，选中该按钮后将从 Power BI 中删除关联的文件。

引用托管文件

将托管空间数据集用作参考层：

1. 导航到“格式”窗格。

2. 展开“参考层”部分。

3. 从“类型”下拉列表中选择“URL”。

4. 选择“输入 URL”并输入指向托管文件的有效 URL。 托管文件必须是具有 .json、.geojson、.wkt、.kml、.shp 或 .csv 扩展名的有效空间数据集。 将指向托管文件的链接添加到参考层后，URL 将显示在“输入 URL”字段中。 要从视觉对象中删除数据，请删除 URL。



5. 或者，可以根据字段、变量或其他编程元素使用 Data Analysis Expressions (DAX) 创建动态 URL。 通过使用 DAX，URL 将根据筛选器、选择或其他用户交互和配置动态更改。 有关详细信息，请参阅 Power BI Desktop 中基于表达式的标题。



下图显示了 2016 年科罗拉多州的人口普查区。 使用参考层根据人口为区域设置颜色。

下面是“参考层”部分提供的“格式”窗格中的所有设置。

设置	说明
参考层数据	要作为地图内的另一个层上传到视觉对象的数据文件。 选择“浏览”将显示具有 .json、.geojson、.wkt、.kml、.shp 或 .csv 文件扩展名的文件列表，这些文件可打开。

设置参考层中数据的样式

可以将属性添加到 GeoJSON 文件中的每个特征，以自定义样式。 此功能使用 Azure Maps Web SDK 中的简单数据层功能。 有关详细信息，请参阅有关支持的样式属性的文档。 在 Azure Maps Power BI 视觉对象中，不支持自定义图标图像，这是一项安全预防措施。

以下示例演示如何将点特征 color 属性设置为 red。

GeoJSON

{
    "type": "Feature",
    "geometry": {
        "type": "Point",
        "coordinates": [-122.13284, 47.63699]
    },
    "properties": {
        "color": "red"
    }
}

WKT

POINT(-122.13284 47.63699)

KML

<?xml version="1.0" encoding="UTF-8"?>
<kml xmlns="http://www.opengis.net/kml/2.2">
  <Placemark>
    <Point>
      <coordinates>-122.13284,47.63699</coordinates>
    </Point>
    <Style>
      <IconStyle>
        <color>ff0000ff</color> <!-- Red color in KML format (Alpha, Blue, Green, Red) -->
      </IconStyle>
    </Style>
  </Placemark>
</kml>

通过格式窗格自定义参考层的样式

Azure Maps 中的“通过格式窗格自定义参考层的样式”功能使你可以个性化设置参考层的外观。 可以直接在 Azure Maps Power BI 可视化界面中定义点、线和多边形的颜色、边框宽度和透明度，以增强地理空间数据的视觉清晰度和视觉效果。

启用自定义样式

要对参考层使用自定义样式选项，请执行以下步骤：

1. 上传地理空间文件：首先将支持的地理空间文件（GeoJSON、KML、WKT、CSV 或 Shapefile）作为参考层上传到 Azure Maps。
2. 访问格式设置：导航到 Azure Maps Power BI 视觉设置中的“参考层”边栏选项卡。
3. 自定义样式：用于通过设置点、线和多边形的填充颜色、边框颜色、边框宽度和透明度来调整参考层的外观。

注意

如果地理空间文件（GeoJSON、KML）包括预定义的样式属性，则 Power BI 将使用这些样式，而不会使用在“格式”窗格中配置的设置。 如果你打算使用文件中定义的自定义属性，请确保在上传之前根据你的要求设置文件的样式。

样式配置

设置名	说明	设置值
填充颜色	填充点和多边形的颜色。	为不同的数据类别设置颜色或为数值数据设置颜色渐变。
边框颜色	点、线和多边形轮廓的颜色。	颜色选取器
边框宽度	边框的宽度（以像素为单位）。 默认值：3 px	宽度 1-10 像素
边框透明度	边框的透明度。 默认值：0%	透明度 0-100%

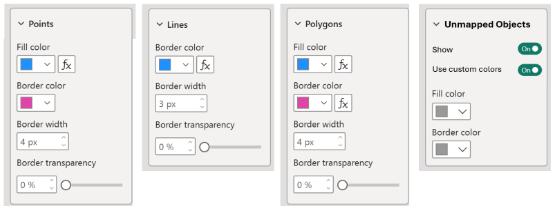

格式视觉对象窗格的“点”部分：

格式视觉对象窗格的“线”部分：

格式视觉对象窗格的“多边形”部分：
