Azure 工作簿仪表板预览

此预览版包含 Azure 工作簿中的新仪表板功能。 仪表板预览仅适用于仪表板样式的工作簿。 若打开其他工作簿,则将继续在非预览视图中打开。 若要打开仪表板预览,请使用工作簿库中的“仪表板(预览)”项。

注意

正在慢慢向所有用户推出仪表板预览。 如果尚未在工作簿库中看到“仪表板(预览)”项,请稍后再查看。

新的布局模式

工作簿仪表板预览支持类似于许多仪表板工具的新布局模式:

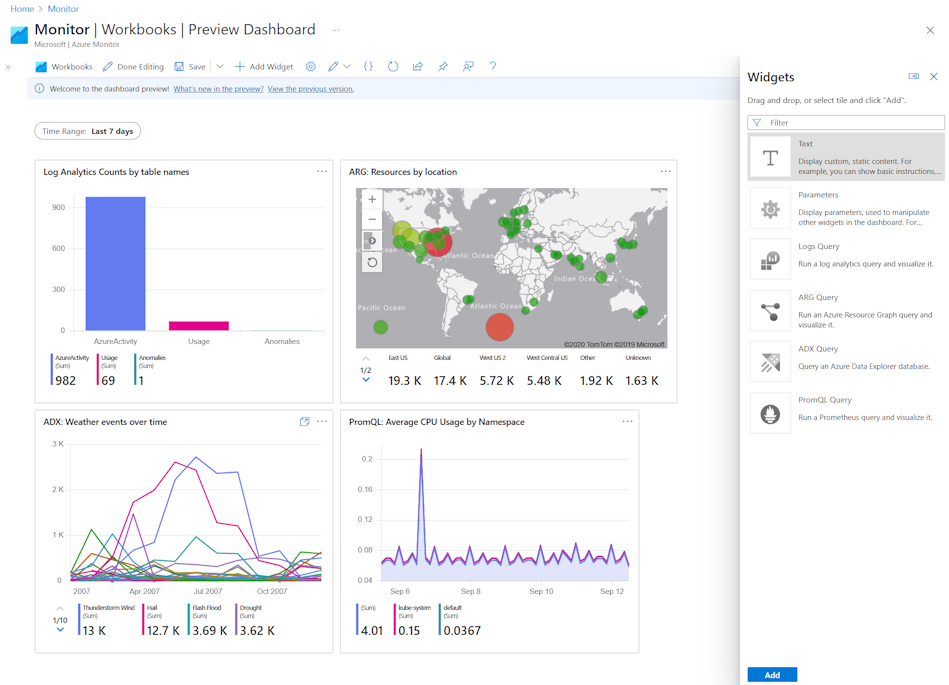

显示示例仪表板的屏幕截图。

仪表板功能:

  • 可以拖动项目以移动和调整大小;
    • 如果某个项目具有标题,则可以点击标题区域来拖动该项目。
    • 如果某个项目没有标题,则可使用浮动工具栏中的拖动图标移动该项目。
  • 可以使用工具栏中项目下拉菜单中的“视图”项将仪表板中的任何视觉对象展开至全屏。
  • 一次只能编辑仪表板上的一个项目,并在弹出窗口视图中进行编辑。
  • 通过新的小组件窗口(包括拖放)将项目添加到仪表板;
    • 目前只能在仪表板中添加一部分项目。

更新的可视化效果

仪表板预览中的所有可视化效果均是采用新技术构建而成,因此一切都看起来有点不同。

新图表功能:

  • 工具提示的新选项和设置。
  • 指标和图例的位置/排序的新选项。
  • 地图中的新平移和缩放功能,包括默认放大包含数据的区域。
  • 地图中的新数据点单击操作,将某个点的合并数据显示为单项的表格。
  • 图形可视化中的图标和着色选项的新选项,包括彩色链接。
  • 新的图层功能,可以根据另一个查询中的数据向图表添加线条、图标、矩形注释。
  • 新的同步悬停、缩放 - 悬停在图表上,则系统会在同一 x 坐标处显示其他图表中的悬停线。 缩放操作可缩放所有图表以显示同一区域。

如果在标准、非预览工作簿视图中打开已保存的仪表板工作簿,则预览中可能出现的任何新设置可能不起作用。

新功能

  • 新的参数功能;

    • “筛选器”样式 - 在“筛选器”样式中,参数设置中有一个新选项,用于控制是否始终显示参数。 如果不显示,则默认情况下不会显示没有值或设置为“全部”的参数。 然后,用户使用“+ 添加筛选器”选项从其他可用参数中进行选择。

    • 快速创建 - 创建参数时的新选项,以便快速创建具有常见设置的时间范围和订阅参数。

  • 文本步骤中的 Mermaid 内容 - 支持在仪表板预览中的文本步骤中嵌入 Mermaid 内容,以嵌入流程图、序列和其他图表以及其他 Markdown 内容。

  • Prometheus 数据源编辑包括指标、命名空间等项目的补全。

  • 在编辑模式下编辑各种项目时,可以选择水平拆分编辑器。 还可以展开编辑器以全屏显示。

  • 项目的样式选项包括边框样式的新选项,例如虚线、圆角。

  • 通过使用网格列中的新选项,你可以通过上下文菜单和键盘对列进行排序/调整大小/移动。

预览版限制

注意

仪表板预览不具备工作簿的全部功能。 我们每天都在努力消除这些限制。

  • 目前可以向仪表板添加的项目有限;当前仅支持文本、参数和查询项。
  • 仪表板支持有限的一组数据源;当前仅支持日志、Azure Resource Graph、Azure 数据资源管理器和 Prometheus 查询。
  • 在非预览仪表板视图中打开的已保存仪表板会显示一条警告,提示它可能无法在预览之外准确显示,并带有一个在预览视图中打开该项目的链接。
  • 对于工作簿中使用的 Markdown 更新版本,我们设置了更严格的限制,并遵循现代 Markdown 规范,包括支持 Git 风格的 Markdown (GFM)。 某些 Markdown 似乎在标准工作簿中正确显示,但在预览中显示不正确,需要更新。 最常见的情况是在具有不匹配列的 markdown 表中。 在大多数情况下,修复此问题以令系统在预览中正确显示某些 Markdown 内容也会使其在标准工作簿中得到正确显示。
  • 由于仪表板基于工作簿基础结构构建而成,因此仪表板中的项目仍然具有隐式顺序,这决定了哪些参数或导出的数据可用于仪表板上的其他项目。 此顺序由项目添加到仪表板的顺序决定。 可以使用编辑菜单工具栏中的“步骤顺序”选项来更改项目的顺序。 仪表板上的项目布局与项目的顺序没有直接关系,因此可以执行诸如将参数步骤移动到仪表板的右侧而不是顶部等操作;但请确保参数步骤出现在步骤顺序面板中需要这些参数的任何其他项目之上。

如果你有反馈或遇到问题,请使用工作簿仪表板预览视图工具栏中的“反馈”项。
