教程:使用 Azure 数据工厂将数据从 SQL Edge 同步到 Azure Blob 存储

重要

Azure SQL Edge 不再支持 ARM64 平台。

本教程演示了如何使用 Azure 数据工厂以增量方式将数据从 Azure SQL Edge 实例中的表同步到 Azure Blob 存储。

开始之前

如果你还没有在 Azure SQL Edge 部署中创建数据库或表,请使用以下方法之一来创建一个:

  • 使用 SQL Server Management StudioAzure Data Studio 连接到 SQL Edge。 运行 SQL 脚本创建数据库和表。

  • 通过直接连接到 SQL Edge 模块,使用 sqlcmd 创建数据库和表。 有关详细信息,请参阅使用 sqlcmd 连接到数据库引擎

  • 使用 SQLPackage.exe 将 DAC 包文件部署到 SQL Edge 容器。 将 SqlPackage 文件 URI 指定为模块所需属性配置的一部分可以自动化此过程。 也可以直接使用 SqlPackage.exe 客户端工具将 DAC 包部署到 SQL Edge。

    有关如何下载 SqlPackage.exe 的详细信息,请参阅下载和安装 sqlpackage。 以下是适用于 SqlPackage.exe 的一些示例命令。 有关详细信息,请参阅 SqlPackage.exe 文档。

    创建 DAC 包

    sqlpackage /Action:Extract /SourceConnectionString:"Data Source=<Server_Name>,<port>;Initial Catalog=<DB_name>;User ID=<user>;Password=<password>" /TargetFile:<dacpac_file_name>


    应用 DAC 包

    sqlpackage /Action:Publish /Sourcefile:<dacpac_file_name> /TargetServerName:<Server_Name>,<port> /TargetDatabaseName:<DB_Name> /TargetUser:<user> /TargetPassword:<password>


创建 SQL 表和过程用于存储和更新水印级别

水印表用于存储上次将数据同步到 Azure 存储时的时间戳。 Transact-SQL (T-SQL) 存储过程用于在每次同步后更新水印表。

在 SQL Edge 实例上运行以下命令:

CREATE TABLE [dbo].[watermarktable] (
    TableName VARCHAR(255),
    WatermarkValue DATETIME,
);
GO

CREATE PROCEDURE usp_write_watermark @timestamp DATETIME,
    @TableName VARCHAR(50)
AS
BEGIN
    UPDATE [dbo].[watermarktable]
    SET [WatermarkValue] = @timestamp
    WHERE [TableName] = @TableName;
END
GO

创建数据工厂管道

在此部分中,你将创建一个 Azure 数据工厂管道,用于将数据从 Azure SQL Edge 中的表同步到 Azure Blob 存储。

使用数据工厂 UI 创建数据工厂

按照本教程中的说明创建数据工厂。

创建数据工厂管道

  1. 在数据工厂 UI 的“开始使用”页上,选择“创建管道” 。

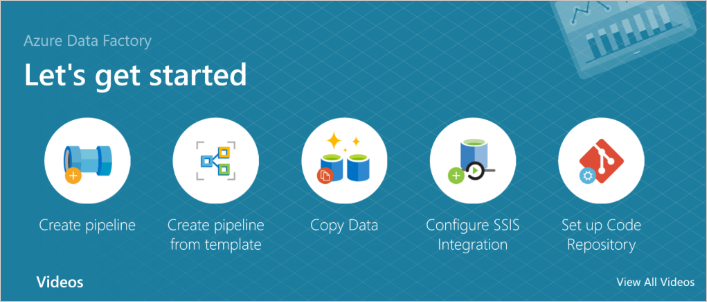

    Screenshot of the create a Data Factory pipeline.

  2. 在管道“属性”窗口的“常规”页上,输入名称 PeriodicSync 。

  3. 添加“查找”活动用于获取旧水印值。 在“活动”窗格中展开“常规”,将“查找”活动拖动到管道设计器图面 。 将活动的名称更改为 OldWatermark

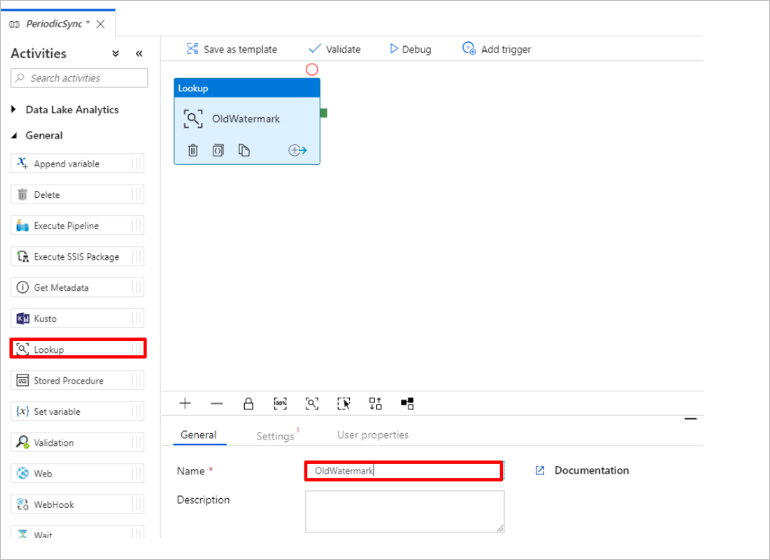

    Screenshot of adding the old watermark lookup.

  4. 切换到“设置”选项卡,选择“源数据集”对应的“新建” 。 现在,你将创建一个代表水印表中的数据的数据集。 此表包含在前一复制操作中使用过的旧水印。

  5. 在“新建数据集”窗口中,依次选择“Azure SQL Server”、“继续” 。

  6. 在数据集“设置属性”窗口的“名称”下,输入 WatermarkDataset 。

  7. 对于“链接服务”,选择“新建”,然后完成下列步骤 :

    1. 在“名称”下,输入 SQLDBEdgeLinkedService 。

    2. 在“服务器名称”下,输入 SQL Edge 服务器详细信息。

    3. 从列表中选择“数据库名称”。

    4. 输入用户名密码

    5. 若要测试与 SQL Edge 实例的连接,请选择“测试连接”。

    6. 选择创建

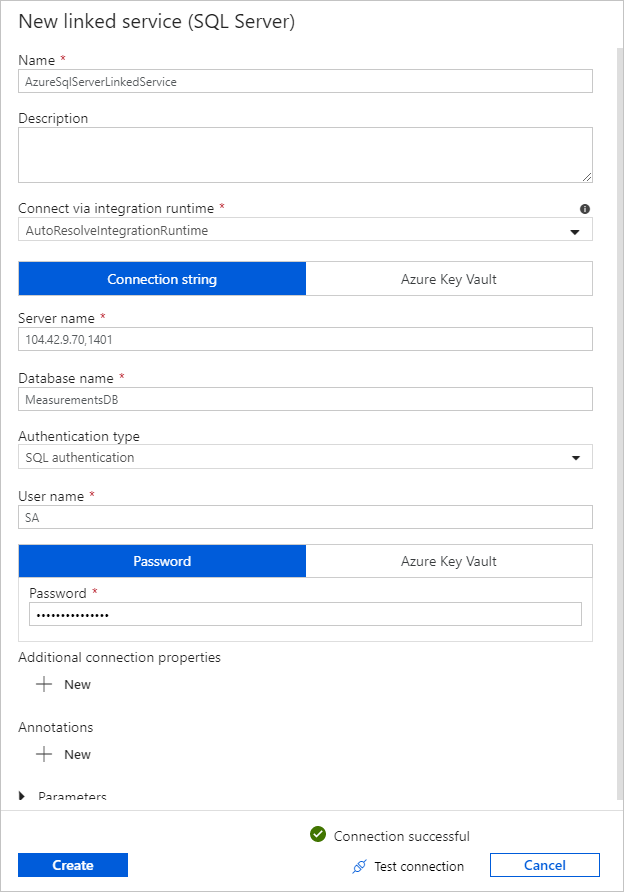

      Screenshot of creating a linked service.

    7. 选择“确定”

  8. 在“设置”选项卡中选择“编辑” 。

  9. 在“连接”选项卡中,对于“表”,选择 [dbo].[watermarktable]。 若要预览表中的数据,请选择“预览数据”。

  10. 通过选择顶部的管道选项卡,或者选择左侧树状视图中管道的名称,切换到管道编辑器。 在“查找”活动的属性窗口中,确认在“源数据集”列表中选择了“WatermarkDataset” 。

  11. 在“活动”窗格中展开“常规”,将另一个“查找”活动拖动到管道设计器图面 。 在属性窗口的“常规”选项卡中,将名称设置为 NewWatermark 。 此“查找”活动从包含源数据的表获取新的水印值,因此源数据可以复制到目标。

  12. 在第二个“查找”活动的属性窗口中切换到“设置”选项卡,然后选择“新建”以创建一个数据集,该数据集指向包含新水印值的源表 。

  13. 在“新建数据集”窗口中,依次选择 SQL Edge 实例和“继续”。

    1. 在“设置属性”窗口的“名称”下,输入 SourceDataset 。 在“链接服务”下,选择 SQLDBEdgeLinkedService 。

    2. 在“表”下,选择要同步的表。 你还可以按本教程稍后所述,为此数据集指定查询。 此查询优先于在此步骤中指定的表。

    3. 选择“确定”。

  14. 通过选择顶部的管道选项卡,或者选择左侧树状视图中管道的名称,切换到管道编辑器。 在“查找”活动的属性窗口中,确认在“源数据集”列表中选择了“SourceDataset” 。

  15. 在“使用查询”下,选择“查询” 。 在以下查询中更新表名称,然后输入查询。 仅从表中选择 timestamp 的最大值。 确保选择“仅第一行”。

    SELECT MAX(timestamp) AS NewWatermarkValue
    FROM [TableName];

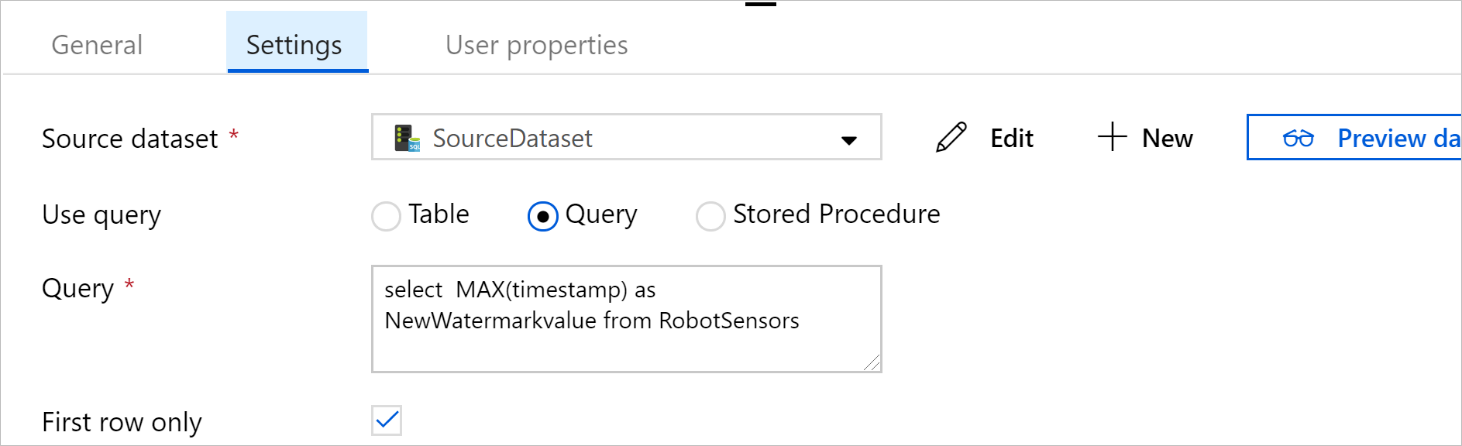

    Screenshot of a select query.

  16. 在“活动”窗格中,展开“移动和转换”,然后将“复制”活动从“活动”窗格拖动到设计器图面。 将活动的名称设置为 IncrementalCopy。

  17. 通过将附加到“查找”活动的绿色按钮拖动到“复制”活动,将两个“查找”活动都连接到“复制”活动。 看到“复制”活动的边框颜色变为蓝色时,松开鼠标按键。

  18. 选择“复制”活动,确认“属性”窗口中已显示该活动的属性。

  19. 在“属性”窗口中切换到“源”选项卡,然后完成以下步骤 :

    1. 在“源数据集”框中,选择“SourceDataset” 。

    2. 在“使用查询”下,选择“查询” 。

    3. 在“查询”框中,输入 SQL 查询。 下面是一个示例查询:

    SELECT *
    FROM TemperatureSensor
    WHERE timestamp > '@{activity(' OldWaterMark ').output.firstRow.WatermarkValue}'
        AND timestamp <= '@{activity(' NewWaterMark ').output.firstRow.NewWatermarkvalue}';

  20. 在“接收器”选项卡的“接收器数据集”下,选择“新建” 。

  21. 在本教程中,接收器数据存储为 Azure Blob 存储数据存储。 选择“Azure Blob 存储”,然后在“新建数据集”窗口中选择“继续” 。

  22. 在“选择格式”窗口中选择数据的格式,然后选择“继续” 。

  23. 在“设置属性”窗口的“名称”下,输入 SinkDataset 。 在“链接服务”下,选择“新建” 。 现在,你将创建一个连接(链接服务),用于连接到 Azure Blob 存储。

  24. 在“新建链接服务(Azure Blob 存储)”窗口中完成以下步骤:

    1. 在“名称”框中,输入 AzureStorageLinkedService 。

    2. 在“存储帐户名称”中,为 Azure 订阅选择 Azure 存储帐户。

    3. 测试连接,然后选择“完成”。

  25. 在“设置属性”窗口的“链接服务”下,确认选择了 AzureStorageLinkedService 。 依次选择“创建”、“确定” 。

  26. 在“接收器”选项卡中选择“编辑” 。

  27. 转到 SinkDataset 的“连接”选项卡,然后完成以下步骤:

    1. 在“文件路径”下,输入 asdedatasync/incrementalcopy,其中 asdedatasync 是 Blob 容器名称,incrementalcopy 是文件夹名称。 创建容器(如果不存在),或者使用现有容器的名称。 Azure 数据工厂会自动创建输出文件夹 incrementalcopy(如果不存在)。 对于“文件路径”,也可使用“浏览”按钮导航到 Blob 容器中的某个文件夹。

    2. 对于“文件路径”的“文件”部分,选择“添加动态内容 [Alt+P]”,然后在打开的窗口中输入 @CONCAT('Incremental-', pipeline().RunId, '.txt')。 选择“完成”。 文件名是使用表达式动态生成的。 每次管道运行都有唯一的 ID。 “复制”活动使用运行 ID 生成文件名。

  28. 通过选择顶部的管道选项卡,或者选择左侧树状视图中管道的名称,切换到管道编辑器。

  29. 在“活动”窗格中,展开“常规”,然后将“存储过程”活动从“活动”窗格拖动到管道设计器图面 。 将“复制”活动的绿色(成功)输出连接到“存储过程”活动。

  30. 在管道设计器中选择“存储过程活动”,将其名称更改为 SPtoUpdateWatermarkActivity

  31. 切换到“SQL 帐户”选项卡,选择“链接服务”下的“*QLDBEdgeLinkedService” 。

  32. 切换到“存储过程”选项卡,然后完成以下步骤:

    1. 在“存储过程名称”下,选择 [dbo].[usp_write_watermark]

    2. 若要指定存储过程参数的值,选择“导入参数”,然后为参数输入以下值:

    名称 类型
    LastModifiedTime DateTime @{activity('NewWaterMark').output.firstRow.NewWatermarkvalue}
    TableName 字符串 @{activity('OldWaterMark').output.firstRow.TableName}
  33. 若要验证管道设置,请选择工具栏中的“验证”。 确认没有任何验证错误。 若要关闭“管道验证报告”窗口,请选择 >>

  34. 选择“全部发布”按钮,将实体(链接服务、数据集和管道)发布到 Azure 数据工厂服务。 请等待,直到确认发布操作已成功的消息出现。

根据计划触发管道

  1. 在管道工具栏中选择“添加触发器”,然后依次选择“新建/编辑”、“新建” 。

  2. 将触发器命名为 HourlySync。 在“类型”下,选择“计划” 。 将“重复周期”设置为每小时一次。

  3. 选择“确定”。

  4. 选择“全部发布”。

  5. 选择“立即触发”。

  6. 在左侧切换到“监视”选项卡。 可以看到手动触发器触发的管道运行的状态。 选择“刷新”可刷新列表。

后续步骤

  • 本教程中的 Azure 数据工厂管道每小时将数据从 SQL Edge 实例中的表复制到 Azure Blob 存储中的某个位置一次。 若要了解如何在其他方案中使用数据工厂,请参阅这些教程
