在 Azure VMware 解决方案上部署 Zerto 灾难恢复

  • 项目

本文介绍如何为本地 VMware 或基于 Azure VMware 解决方案 的虚拟机（VM）实现灾难恢复。 本文中的解决方案使用 Zerto 灾难恢复。 Zerto 的实例会被部署在受保护站点和恢复站点上。

Zerto 是一种灾难恢复解决方案，旨在最大程度地减少发生灾难时 VM 的停机时间。 Zerto 的平台以连续数据保护 (CDP) 为基础构建，可实现最小或接近零数据丢失。 此平台为许多业务关键型和任务关键型企业应用程序提供所需的保护级别。 Zerto 还自动执行和协调故障转移和故障回复，确保在灾难中最大限度地减少停机时间。 总体而言，Zerto 通过自动化功能简化了管理，确保了快速且高度可预测的恢复时间。

Zerto 平台的核心组件

组件 说明
Zerto Virtual Manager (ZVM) 作为安装在 Windows VM 上的 Windows 服务实现的 Zerto 管理应用程序。 私有云管理员安装和管理 Windows VM。 ZVM 启用第 0 天和第 2 天灾难恢复配置。 例如，配置主站点和灾难恢复站点、保护 VM、恢复 VM 等。 但是，它不处理受保护客户 VM 的复制数据。
虚拟复制设备 (vRA) 用于处理从源到复制目标的数据复制的 Linux VM。 每个 ESXi 主机均安装有一个 vRA 实例，可提供与私有云的主机一起增长和缩减的真正的缩放体系结构。 VRA 管理到受保护的 VM 的和从受保护的 VM 到其本地或远程目标的数据复制，并将数据存储在日志中。
Zerto ESXi 主机驱动程序 安装在为 Zerto 灾难恢复配置的每个 VMware ESXi 主机上。 主机驱动程序会截获 vSphere VM 的 IO，并将复制数据发送到该主机所选的 vRA。 然后，vRA 负责将 VM 的数据复制到一个或多个灾难恢复目标。
Zerto 云设备 (ZCA) 仅当使用 Zerto 将 vSphere VM 恢复为 Azure 本机 IaaS VM 时，才使用 Windows VM。 ZCA 由以下各项组成：
  • ZVM：承载 UI 并与 Azure 的本机 API 集成以进行管理和协调的 Windows 服务。
  • VRA：将数据从或复制到 Azure 的 Windows 服务。
ZCA 以本机方式与部署的平台集成，允许在 Microsoft Azure 上的存储帐户中使用 Azure Blob 存储。 因此，它可确保在每个平台上实现最经济高效的部署。
虚拟保护组 (VPG) 在 ZVM 上创建的 VM 的逻辑组。 Zerto 允许在 VPG 上配置灾难恢复、备份和移动策略。 利用此机制，可以将一组一致的策略应用于一组 VM。

若要详细了解 Zerto 平台体系结构，请参阅 Zerto 平台体系结构指南。

支持的 Zerto 方案

可以在以下三种方案中结合使用 Zerto 和 Azure VMware 解决方案：

注意

对于 Azure NetApp 文档 （ANF），Azure VMware 解决方案支持将网络文件系统 （NFS） 数据存储作为持久性存储选项。 可以使用 Azure NetApp 文件卷创建 NFS 数据存储，并将其附加到所选群集。 还可以创建虚拟机 (VM)，以获得最佳性能并尽可能减少费用。 若要利用 ANF 数据存储，请在创建或编辑 VPG 时将其选为 Zerto VPG 向导中的恢复数据存储。

提示

详细了解 ANF 数据存储以及如何将 Azure NetApp 数据存储附加到Azure VMware 解决方案主机。

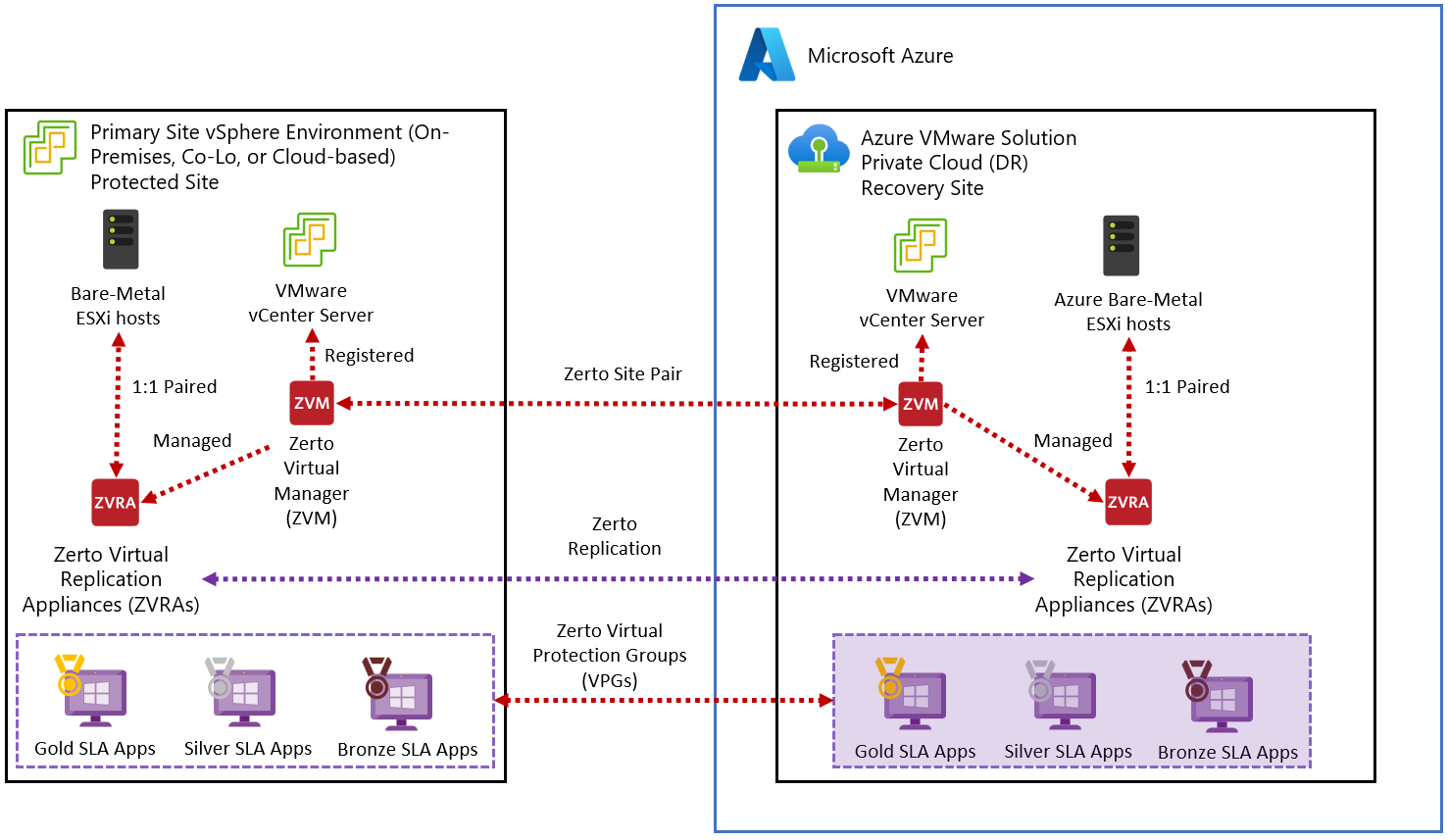

方案 1：本地 VMware vSphere 到 Azure VMware 解决方案灾难恢复

在此方案中，主站点是基于本地 vSphere 的环境。 灾难恢复站点是 Azure VMware 解决方案私有云。

Diagram showing Scenario 1 for the Zerto disaster recovery solution on Azure VMware Solution.

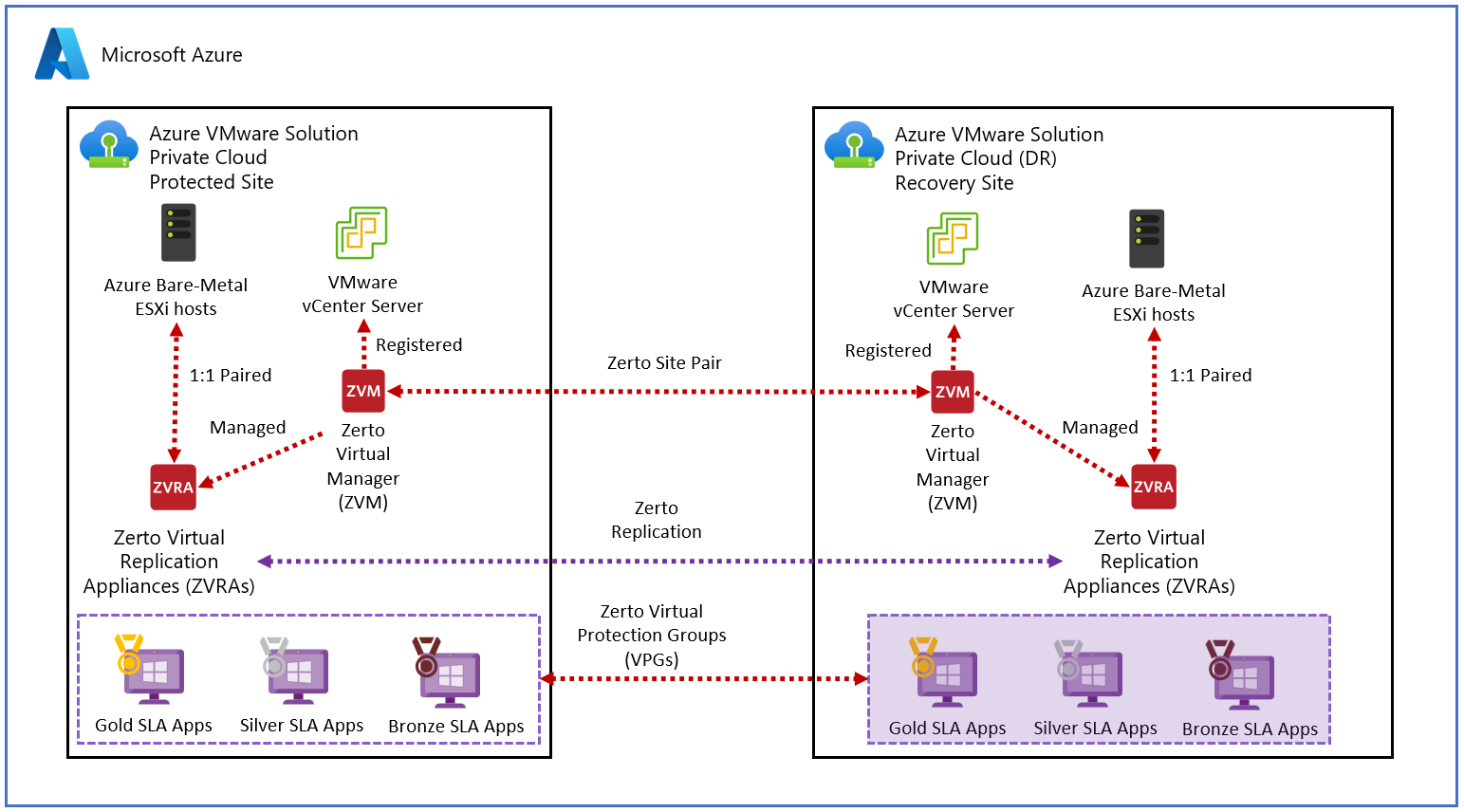

方案 2：Azure VMware 解决方案到 Azure VMware 解决方案云灾难恢复

在此方案中，主站点是一个 Azure 区域中的 Azure VMware 解决方案私有云。 灾难恢复站点是另一个 Azure 区域中的 Azure VMware 解决方案私有云。

Diagram showing scenario 2 for the Zerto disaster recovery solution on Azure VMware Solution.

方案 3：Azure VMware 解决方案 Azure VM 云灾难恢复

在此方案中，主站点是一个 Azure 区域中的 Azure VMware 解决方案私有云。 Azure Blob 和 Azure VM（基于 Hyper-V）用于灾难发生时。

Diagram showing Scenario 3 for the Zerto disaster recovery solution on Azure VMware Solution.

先决条件

本地 VMware 到 Azure VMware 解决方案灾难恢复

  • 部署为次要区域的 Azure VMware 解决方案私有云。

  • 本地和 Azure VMware 解决方案之间的 VPN 或 ExpressRoute 连接。

Azure VMware 解决方案到 Azure VMware 解决方案云灾难恢复

  • Azure VMware 解决方案私有云必须部署在主要和次要区域中。

    Diagram shows the first prerequisite for Scenario 2 of the Zerto disaster recovery solution on Azure VMware Solution.

  • 源和目标 Azure VMware 解决方案私有云之间的连接，如 ExpressRoute Global Reach。

Azure VMware 解决方案 IaaS VM 云灾难恢复

在 Azure VMware 解决方案上安装 Zerto

若要在 Azure VMware 解决方案 上部署 Zerto，请按照以下说明操作。

常见问题

能否在 Azure VMware 解决方案上使用预先存在的 Zerto 产品许可证？

可对 Azure VMware 解决方案环境重复使用预先存在的 Zerto 产品许可证。 如果需要新的 Zerto 许可证，请通过发送电子邮件至 info@zerto.com 从 Zerto 获取新许可证。

如何支持 Zerto？

Zerto 灾难恢复是 Zerto 销售和支持的解决方案。 对于 Zerto 灾难恢复的任何支持问题，请始终联系 Zerto 支持。

Zerto 和 Microsoft 支持团队根据需要相互联系，以排查 Azure VMware 解决方案 的 Zerto 灾难恢复问题。
