教程：在 Azure VMware Solution 中添加 NSX 网段

部署Azure VMware Solution后，可以从 NSX Manager 或 Azure 门户配置 NSX 网络段。配置后，这些段在 Azure VMware Solution、NSX Manager 和 vCenter Server 中可见。默认情况下，NSX 预先配置有一个运行在主动/主动模式下的 NSX 第 0 层网关和一个运行在主动/待机模式下的默认 NSX 第 1 层网关。通过这些网关可以将段连接（逻辑交换机）并提供东-西和北-南连接。

提示

Azure门户提供了 VMware 管理员定期需要的 NSX 操作的简化视图，并针对不熟悉 NSX Manager 的用户。

本教程介绍如何执行下列操作：

使用 NSX Manager 或 Azure 门户添加网段

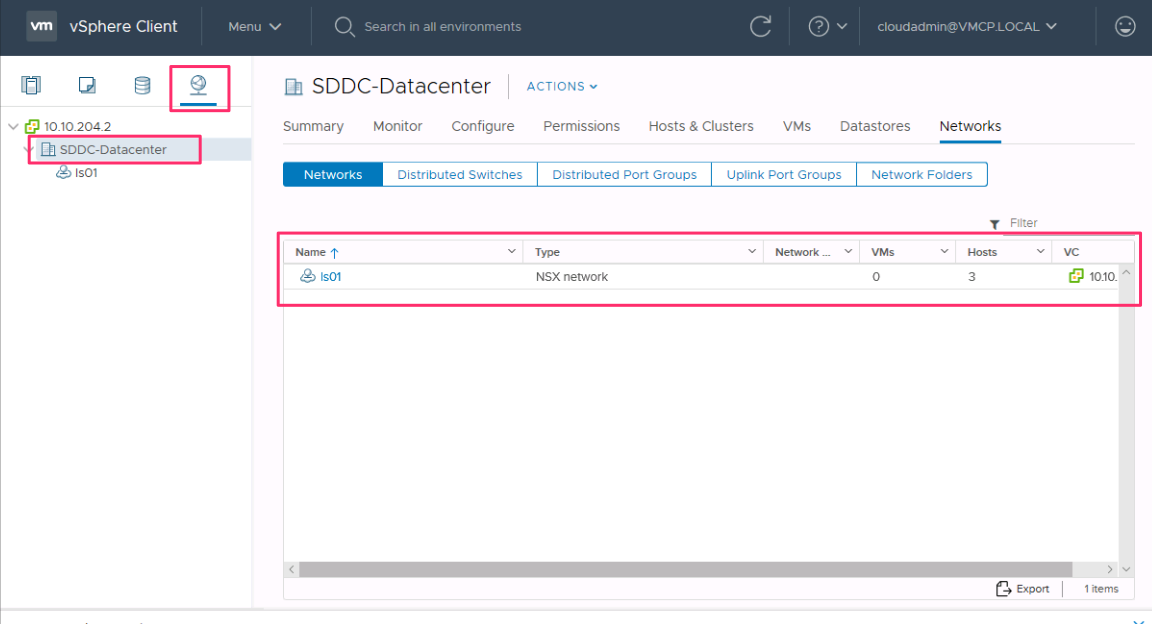

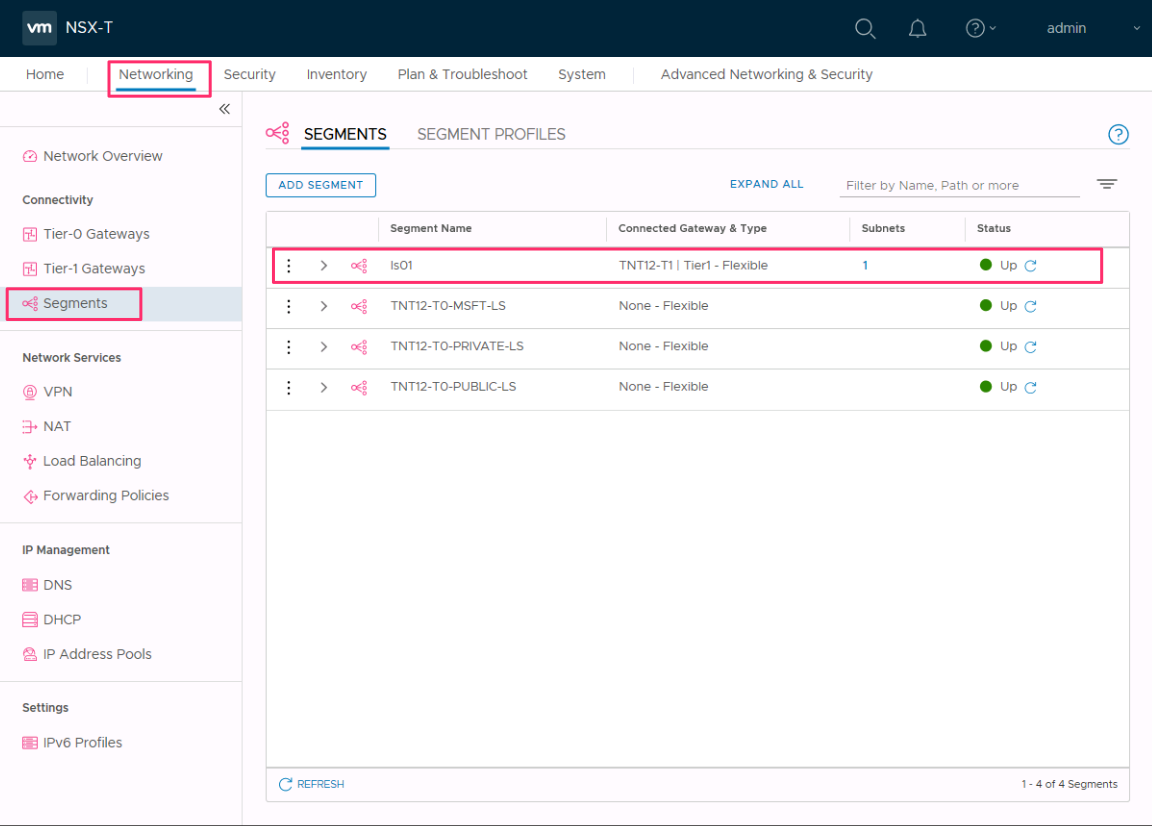

验证新网段

先决条件

Azure VMware Solution 私有云，可访问 vCenter Server 和 NSX Manager 接口。有关详细信息，请参阅配置网络教程。

使用 Azure 门户添加 NSX 网段

注意

如果计划使用 DHCP，则需要先配置 DHCP 服务器或 DHCP 中继，然后才能配置 NSX 网段。

在 Azure VMware Solution 私有云的 Workload Networking 下，选择 segments>Add。
提供新逻辑段的详细信息，然后选择“确定”。

显示如何在 Azure 门户中添加新的 NSX 段的屏幕截图。

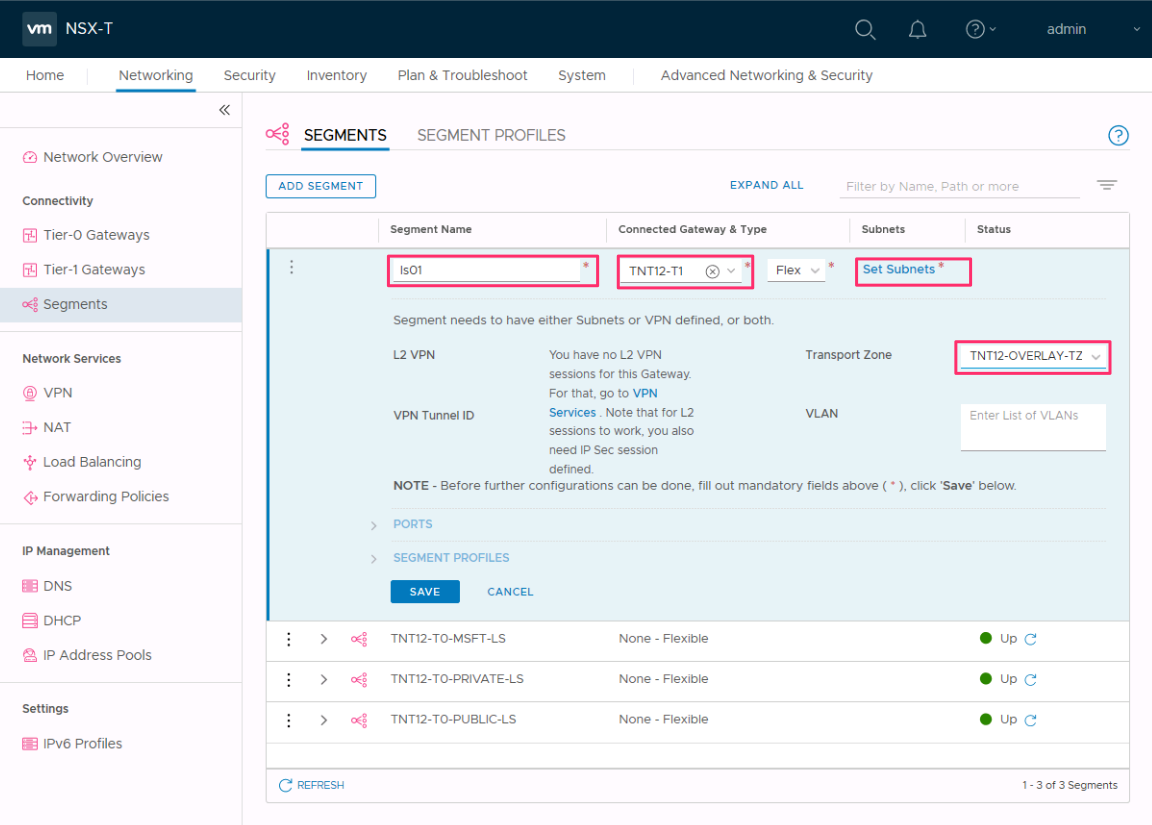

- “段名称”- vCenter Server 中可见的段名称。

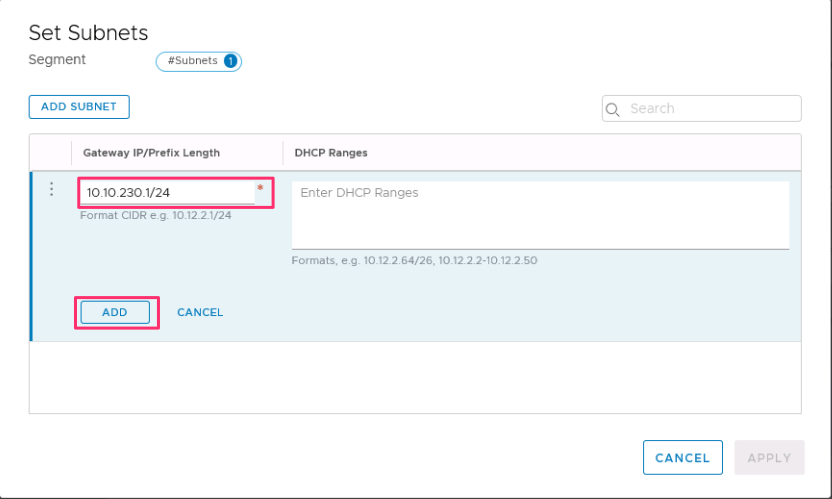

- 子网网关 - 带有子网掩码的段的子网网关 IP 地址。 VM 附加到逻辑段，连接到此段的所有 VM 都属于同一子网。而且，附加到此逻辑段的所有 VM 必须携带来自同一段的 IP 地址。
- DHCP（可选）- 逻辑段的 DHCP 范围。必须配置 DHCP 服务器或 DHCP 中继，以使用段的 DHCP。
注意

默认情况下，“已连接网关”被选中，且为只读。其显示第 1 层网关和段类型信息。
- T1 - NSX 管理器中第 1 层网关的名称。私有云配有主动/主动模式的 NSX 第 0 层网关和主动/待机模式的默认 NSX 第 1 层网关。通过 Azure VMware 解决方案控制台创建的段将仅连接到默认的第 1 层网关，这些段的工作负载将获得东-西和北-南连接。你只能通过 NSX 管理器创建更多第 1 层网关。从 NSX Manager 控制台创建的第 1 层网关在Azure VMware Solution控制台中不可见。
- Type - Azure VMware Solution支持的覆盖段。
