教程:备份 Azure VM 中的 SAP HANA 数据库

本教程介绍如何将 Azure VM 上运行的 SAP HANA 数据库备份到 Azure 备份恢复服务保管库。 在本文中,你将学习如何:

  • 创建并配置保管库
  • 发现数据库
  • 配置备份

这里有我们目前支持的所有方案。

先决条件

在配置备份之前,请确保执行以下操作:

  • 在运行 SAP HANA 的 VM 所在的同一区域和订阅中标识或创建一个恢复服务保管库
  • 允许从 VM 连接到 Internet,以便 VM 可以访问 Azure,如设置网络连接部分中所述。
  • 对于 Azure 资源管理器,请确保 SAP HANA 服务器 VM 名称和资源组名称的组合长度不超过 84 个字符(对于经典 VM,则不超过 77 个字符)。 此限制是因为某些字符由该服务预留。
  • hdbuserstore 中应存在一个满足以下条件的密钥:
    • 它应该出现在默认的 hdbuserstore 中。 默认值为安装 SAP HANA 的 <sid>adm 帐户。
    • 对于 MDC,该密钥应指向 NAMESERVER 的 SQL 端口。 对于 SDC,它应指向 INDEXSERVER 的 SQL 端口
    • 它应该包含用于添加和删除用户的凭据
    • 请注意,成功运行预注册脚本后可以删除此密钥
  • 还可以选择为 hdbuserstore 中的现有 HANA SYSTEM 用户创建密钥,而不是创建上述步骤中列出的自定义密钥。
  • 在安装了 HANA 的虚拟机中,以 root 用户身份运行 SAP HANA 备份配置脚本(注册前脚本)。 此脚本可让 HANA 系统做好备份准备,并要求将你在上述步骤中创建的密钥作为输入传递。 要了解如何将此输入作为参数传递到脚本,请参阅预注册脚本的功能部分。 它还详细说明了预注册脚本的功能。
  • 如果 HANA 安装程序使用专用终结点,请使用 -sn 或 -skip-network-checks 参数运行预注册脚本

注意

预注册脚本将为 RHEL(7.4、7.6 和 7.7)上运行的 SAP HANA 工作负载安装 compat-unixODBC234,为 RHEL 8.1 上的安装 unixODBC 。 此包位于 SAP 解决方案 (RPM) 存储库中的 RHEL for SAP HANA(适用于 RHEL 7 服务器)更新服务中。 对于 Azure 市场 RHEL 映像,存储库应为 rhui-rhel-sap-hana-for-rhel-7-server-rhui-e4s-rpms。

了解备份和还原吞吐量性能

SAP HANA Azure VM 中通过 Backint 提供的备份(日志和非日志)将流式传输到 Azure 恢复服务保管库(在内部使用 Azure 存储 Blob),因此,了解此流式传输方法非常重要。

HANA 的 Backint 组件提供了连接到数据库文件所在底层磁盘的“管道”(要读取的管道,以及要写入到的管道),这些数据库文件将由 Azure 备份服务读取并传输到 Azure 恢复服务保管库(一个远程 Azure 存储帐户)。 除了 Backint 本机验证检查以外,Azure 备份服务还会执行校验和来验证流。 这些验证将确保 Azure 恢复服务保管库中存在的数据确实可靠且可恢复。

由于流主要处理磁盘,因此你需要了解磁盘读取性能和传输备份数据时的网络性能,以衡量备份和还原性能。 请参阅此文,深入了解 Azure VM 中的磁盘/网络吞吐量和性能。 这些也适用于备份和还原性能。

对于 HANA 的非日志备份(例如完整备份、差异备份和增量备份),Azure 备份服务会尝试实现最大大约为 420 MBps 的吞吐量,对于 HANA 的日志备份,则会尝试实现最大大约为 100 MBps 的吞吐量。 如上所述,这些并非保证的速度,并且它们取决于以下因素:

  • VM 的最大非缓存磁盘吞吐量 - 从数据或日志区域读取。
  • 底层磁盘类型及其吞吐量 - 从数据或日志区域读取。
  • VM 的最大网络吞吐量 - 写入恢复服务保管库。
  • 如果 VNET 具有 NVA/防火墙,则取决于网络吞吐量
  • 如果 Azure NetApp 文件上的数据/日志 - 从 ANF 的读取和到保管库的写入均使用 VM 的网络。

重要

在较小的 VM 中,如果非缓存的磁盘吞吐量非常接近或小于 400 MBps,那么你可能会担心整个磁盘 IOPS 都将由备份服务使用,而这可能会影响与磁盘上的读取/写入相关的 SAP HANA 操作。 在这种情况下,如果希望将备份服务使用量限制为最大限值,则可以参阅下一部分。

限制备份吞吐量性能

如果要将备份服务磁盘 IOPS 使用量限制为最大值,请执行以下步骤。

  1. 转到“opt/msawb/bin”文件夹

  2. 创建名为“ExtensionSettingOverrides”的新 JSON 文件

  3. 将键值对添加到 JSON 文件,如下所示:

    {
    "MaxUsableVMThroughputInMBPS": 200
    }

  4. 更改文件的权限和所有权,如下所示:

    chmod 750 ExtensionSettingOverrides.json
    chown root:msawb ExtensionSettingOverrides.json

  5. 不需要重新启动任何服务。 Azure 备份服务将尝试限制此文件中提到的吞吐量性能。

注册前脚本的功能

注册前脚本执行以下功能:

  • 脚本将基于 Linux 分发安装或更新 Azure 备份代理所需的任何包。
  • 执行与 Azure 备份服务器和相关服务(例如 Azure Active Directory 和 Azure 存储)之间的出站网络连接检查。
  • 它使用先决条件中提到的自定义用户密钥或 SYSTEM 用户密钥登录到 HANA 系统。 它用于在 HANA 系统中创建备份用户 (AZUREWLBACKUPHANAUSER),成功运行预注册脚本后,可以删除该用户密钥。 请注意,不得删除 SYSTEM 用户密钥。
  • 它会检查 /opt/msawb 文件夹是否放置在根分区中,并且根分区的大小是否为 2 GB;如果是,则发出警告。 该脚本建议将根分区大小增加到 4 GB,或者将 /opt/msawb 文件夹移动到其他最大可容纳 4 GB 内容的位置。 请注意,如果将 /opt/msawb 文件夹放置在大小为 2 GB 的根分区中,可能会导致根分区空间用完并导致备份失败。
  • 为 AZUREWLBACKUPHANAUSER 分配了以下必需的角色和权限:
    • 对于 MDC:数据库管理员和备份管理员(从 HANA 2.0 SPS05 开始):在还原期间创建新数据库。
    • 对于 SDC:备份管理员:在还原期间创建新数据库。
    • 目录读取:读取备份目录。
    • SAP_INTERNAL_HANA_SUPPORT:访问一些专用表。 仅对于 HANA 2.0 SPS04 Rev 46 以下的 SDC 和 MDC 版本是必需的。 对于 HANA 2.0 SPS04 Rev 46 和更高版本不是必需的,因为我们现在会通过 HANA 团队提供的修补程序从公共表中获取所需的信息。
  • 此脚本在 hdbuserstore 中为 HANA 备份插件的 AZUREWLBACKUPHANAUSER 添加一个密钥,以便处理所有操作(数据库查询、还原操作、配置和运行备份)。
  • 你也可以选择创建自己的自定义备份用户。 确保为该用户分配了以下必需的角色和权限:
    • 对于 MDC:数据库管理员和备份管理员(从 HANA 2.0 SPS05 开始):在还原期间创建新数据库。
    • 对于 SDC:备份管理员:在还原期间创建新数据库。
    • 目录读取:读取备份目录。
    • SAP_INTERNAL_HANA_SUPPORT:访问一些专用表。 仅对于 HANA 2.0 SPS04 Rev 46 以下的 SDC 和 MDC 版本是必需的。 对于 HANA 2.0 SPS04 Rev 46 和更高版本不是必需的,因为我们现在会通过 HANA 团队提供的修补程序从公共表中获取所需的信息。
  • 然后在 hdbuserstore 中为 HANA 备份插件的自定义备份用户添加一个密钥,以便处理所有操作(数据库查询、还原操作、配置和运行备份)。 将此自定义备份用户密钥作为参数传递给脚本:-bk CUSTOM_BACKUP_KEY_NAME-backup-key CUSTOM_BACKUP_KEY_NAME。 请注意,此自定义备份密钥的密码过期可能会导致备份和还原失败。
  • 如果你的 HANA <sid>adm 用户是一个 Active Directory (AD) 用户,请在你的 AD 中创建一个 msawb 组并将 <sid>adm 用户添加到此组。 你现在必须在预注册脚本中使用参数指定 <sid>adm 为 AD 用户:-ad <SID>_ADM_USER or --ad-user <SID>_ADM_USER

注意

若要了解脚本接受哪些其他参数,请使用命令 bash msawb-plugin-config-com-sap-hana.sh --help

若要确认创建密钥,请在具有 SIDADM 凭据的 HANA 计算机上运行以下 HDBSQL 命令:

hdbuserstore list

命令输出应显示 {SID}{DBNAME} 密钥,用户显示为 AZUREWLBACKUPHANAUSER。

注意

请确保 /usr/sap/{SID}/home/.hdb/ 下有一组唯一的 SSFS 文件。 此路径中应只有一个文件夹。

下面概述了完成预注册脚本运行所需的步骤。 请注意,在此流程中,我们将提供 SYSTEM 用户密钥作为预注册脚本的输入参数。

运行内容 注释
<sid>adm (OS) HANA OS 阅读教程并下载预注册脚本。 教程:备份 Azure VM 中的 HANA 数据库

下载预注册脚本
<sid>adm (OS) HANA OS 启动 HANA (HDB start) 在设置之前,请确保 HANA 已启动并正在运行。
<sid>adm (OS) HANA OS 运行以下命令:
hdbuserstore Set
hdbuserstore Set SYSTEM <hostname>:3<Instance#>13 SYSTEM <password>

注意
确保使用主机名而不是 IP 地址/FQDN。
<sid>adm (OS) HANA OS 运行以下命令:
hdbuserstore List
检查结果是否包含默认存储,如下所示:

KEY SYSTEM
ENV : <hostname>:3<Instance#>13
USER : SYSTEM
Root (OS) HANA OS 运行 Azure 备份 HANA 预注册脚本 ./msawb-plugin-config-com-sap-hana.sh -a --sid <SID> -n <Instance#> --system-key SYSTEM
<sid>adm (OS) HANA OS 运行以下命令:
hdbuserstore List
检查结果是否包含新行,如下所示:

KEY AZUREWLBACKUPHANAUSER
ENV : localhost: 3<Instance#>13
USER: AZUREWLBACKUPHANAUSER
Azure 参与者 Azure 门户 配置 NSG、NVA、Azure 防火墙等,以允许流向 Azure 备份服务、Azure AD 和 Azure 存储的出站流量。 设置网络连接
Azure 参与者 Azure 门户 创建或打开恢复服务保管库,然后选择 HANA 备份。 找到所有要备份的目标 HANA VM。
Azure 参与者 Azure 门户 发现 HANA 数据库并配置备份策略。 例如:

每周备份:每周日凌晨 2:00,每周备份保留 12 周,每月备份保留 12 个月,每年备份保留 3 年
差异或增量:每天,周日除外
日志:每 15 分钟运行一次,保留 35 天
Azure 参与者 Azure 门户 恢复服务保管库 - 备份项 - SAP HANA 检查备份作业(Azure 工作负载)。
HANA 管理员 HANA Studio 检查备份控制台、备份目录、backup.log、backint.log 和 globa.ini SYSTEMDB 和租户数据库。

成功运行预注册脚本并进行验证后,可以继续检查连接要求,并从恢复服务保管库配置备份

创建恢复服务保管库

恢复服务保管库是一个管理实体,它会存储一段时间内创建的恢复点,并提供用于执行备份相关操作的接口。 这些操作包括按需备份、执行还原和创建备份策略。

若要创建恢复服务保管库,请执行以下操作:

  1. Azure 门户中登录到自己的订阅。

  2. 在 Azure 门户中搜索“备份中心”,并转到“备份中心”仪表板 。

    Screenshot that shows searching for and selecting Backup Center.

  3. 从“概述”选项卡中选择“+保管库”。

    Screenshot of the button for creating a vault.

  4. 选择“恢复服务保管库”>“继续” 。

    Screenshot that shows choosing Recovery Services as the vault type.

  5. 此时会打开“恢复服务保管库”对话框。 提供以下值:

    • 订阅:选择要使用的订阅。 如果你仅是一个订阅的成员,则会看到该名称。 如果不确定要使用哪个订阅,请使用默认的(建议的)订阅。 仅当工作或学校帐户与多个 Azure 订阅关联时,才会显示多个选项。

    • 资源组:使用现有资源组,或创建一个新的资源组。 若要查看订阅中可用的资源组列表,请选择“使用现有资源”,然后从下拉列表中选择一个资源。 若要创建新资源组,请选择“新建”,然后输入名称。 有关资源组的详细信息,请参阅 Azure 资源管理器概述

    • 保管库名称:输入一个易记名称,用于标识此保管库。 名称对于 Azure 订阅必须是唯一的。 指定的名称应至少包含 2 个字符,最多不超过 50 个字符。 名称必须以字母开头且只能包含字母、数字和连字符。

    • 区域:为保管库选择地理区域。 若要创建保管库来保护任何数据源,该保管库必须位于数据源所在的区域。

      重要

      如果不确定数据源的位置,请关闭该对话框。 在门户中访问你的资源列表。 如果数据源位于多个区域中,请为每个区域创建恢复服务保管库。 先在第一个位置创建保管库,然后再为其他位置创建保管库。 无需指定存储帐户即可存储备份数据。 恢复服务保管库和 Azure 备份会自动处理这种情况。

    Screenshot that shows boxes for configuring a Recovery Services vault.

  6. 提供值后,选择“查看 + 创建”。

    Screenshot that shows the Review + create button in the process for creating a Recovery Services vault.

  7. 准备好创建恢复服务保管库后,选择“创建”。

    Screenshot that shows the final Create button for creating the Recovery Services vault.

  8. 创建恢复服务保管库可能需要一段时间。 可在门户右上角“通知”区域监视状态通知。 创建保管库后,它会显示在“恢复服务保管库”的列表中。 如果未看到创建的保管库,请选择“刷新”。

    Screenshot that shows the button for refreshing the list of backup vaults.

现在,恢复服务存储库已创建。

启用跨区域还原

在恢复服务保管库中,可以启用跨区域还原。 在配置和保护 HANA 数据库上的备份之前,必须先启用跨区域还原。 了解如何启用跨区域还原

详细了解跨区域还原。

发现数据库

  1. 在 Azure 门户中,转到“备份中心”,然后单击“+ 备份”。

    Screenshot showing to start checking for SAP HANA databases.

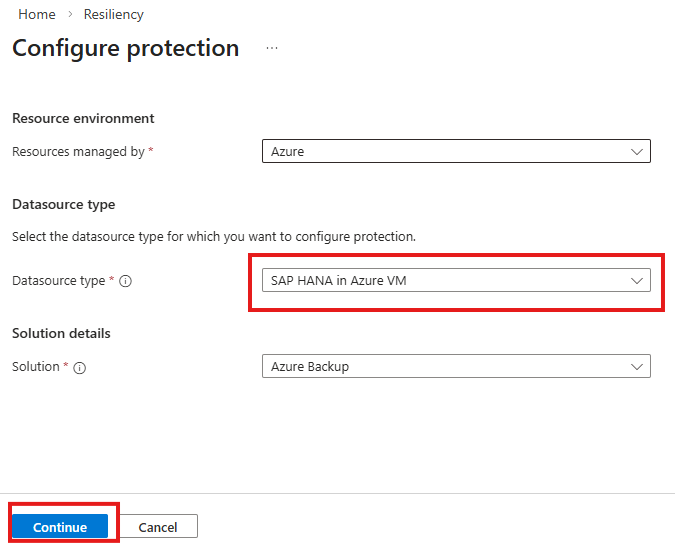

  2. 选择“Azure VM 中的 SAP HANA”作为数据源类型,选择用于备份的恢复服务保管库,然后单击“继续”。

    Screenshot showing to select an SAP HANA database in Azure VM.

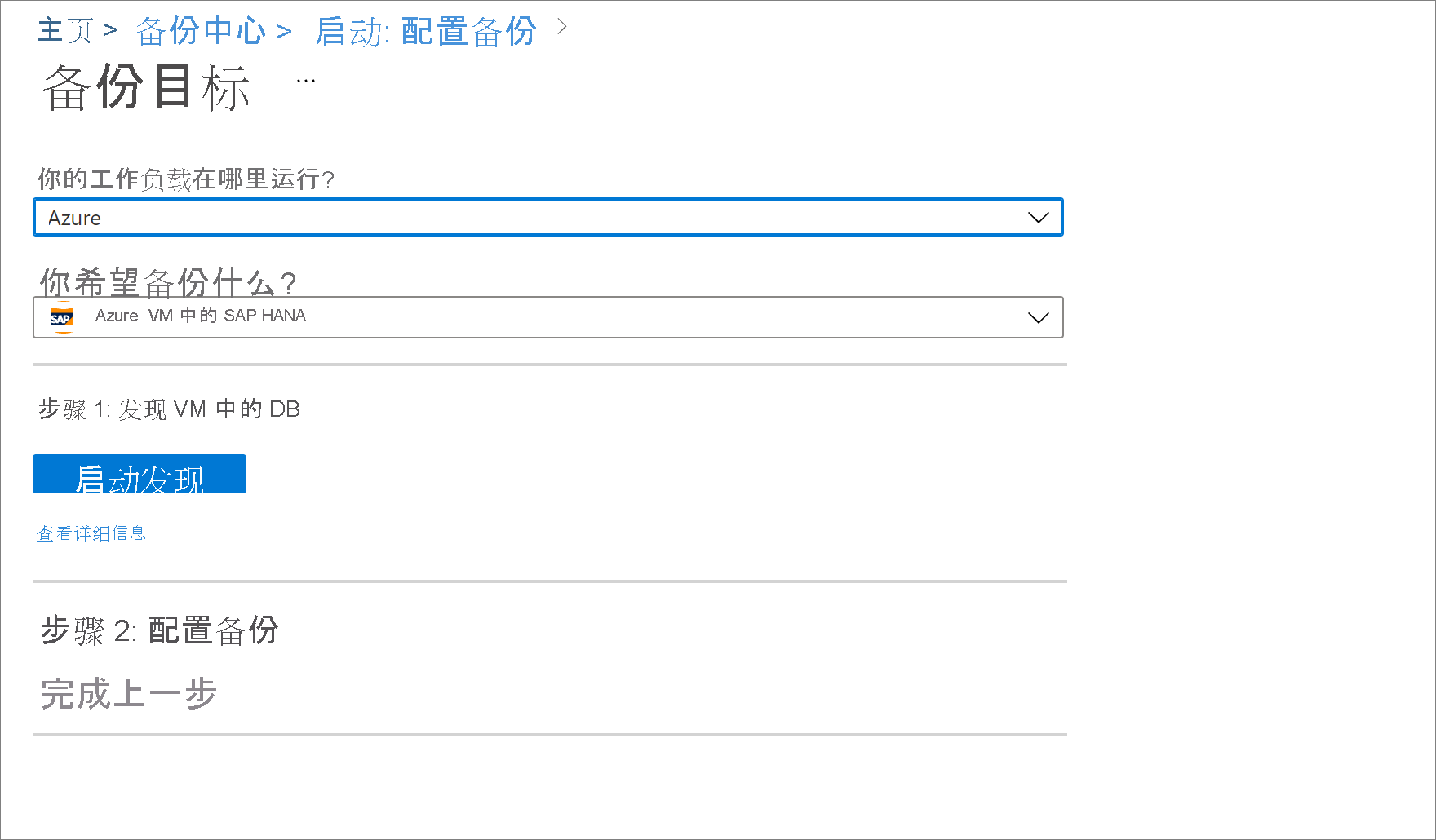

  3. 选择“开始发现”。 这会开始在保管库区域中发现未受保护的 Linux VM。

    • 在发现后,未受保护的 VM 将显示在门户中,按名称和资源组列出。
    • 如果某个 VM 未按预期列出,请检查它是否已在保管库中备份。
    • 可能有多个 VM 同名,但属于不同的资源组。

    Screenshot showing to select Start Discovery.

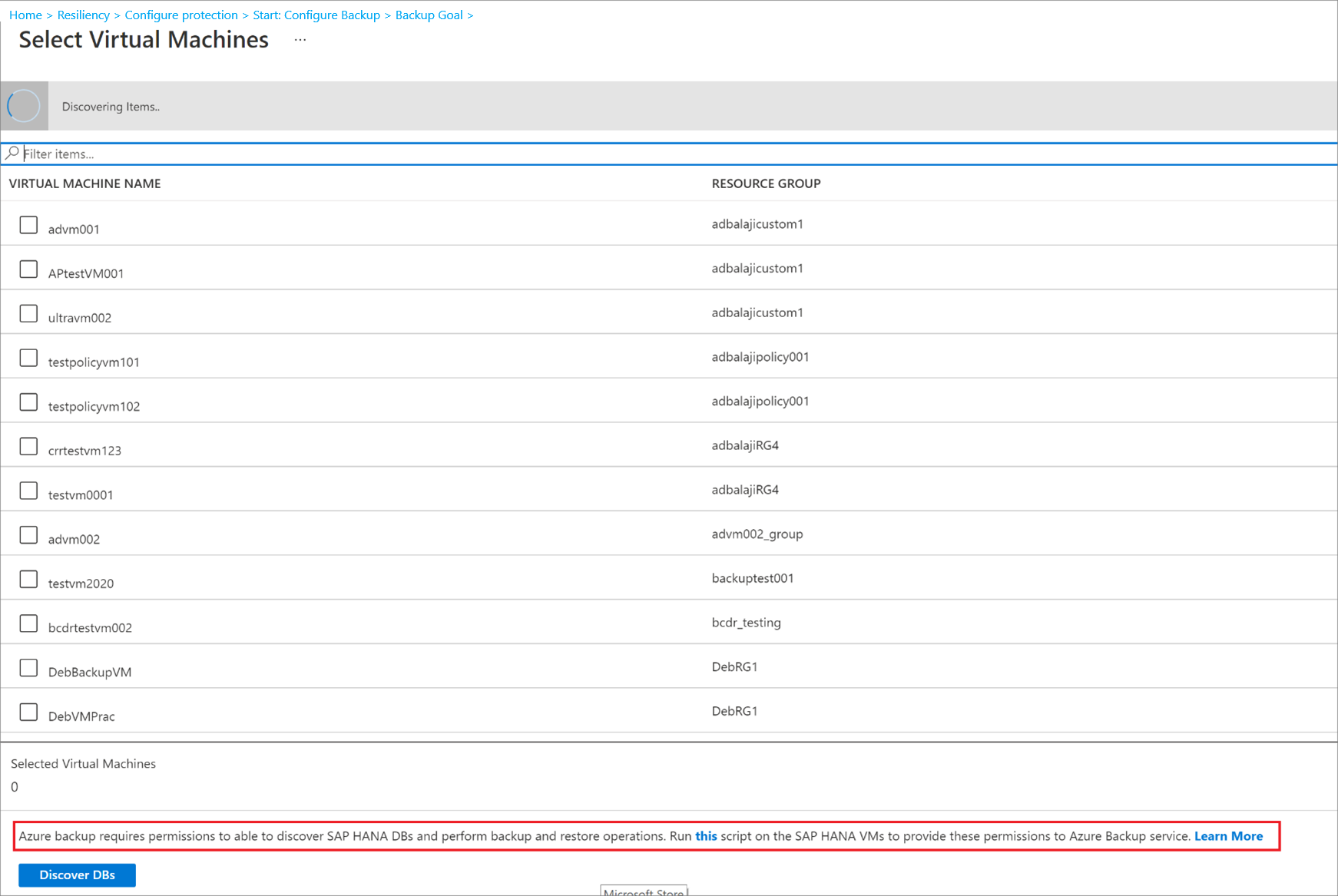

  4. 在“选择虚拟机”中,选择脚本下载链接。此脚本可为 Azure 备份服务提供访问 SAP HANA VM 的权限,以进行数据库发现。

  5. 在托管要备份的 SAP HANA 数据库的每个 VM 上运行此脚本。

  6. 在 VM 上运行此脚本后,在“选择虚拟机”中选择 VM。 然后选择“发现 DB”。

  7. Azure 备份可发现该 VM 上的所有 SAP HANA 数据库。 在发现期间,Azure Backup 将 VM 注册到保管库,并在该 VM 上安装扩展。 不会在数据库中安装任何代理。

    Screenshot showing the discovered SAP HANA databases.

配置备份

现在启用备份。

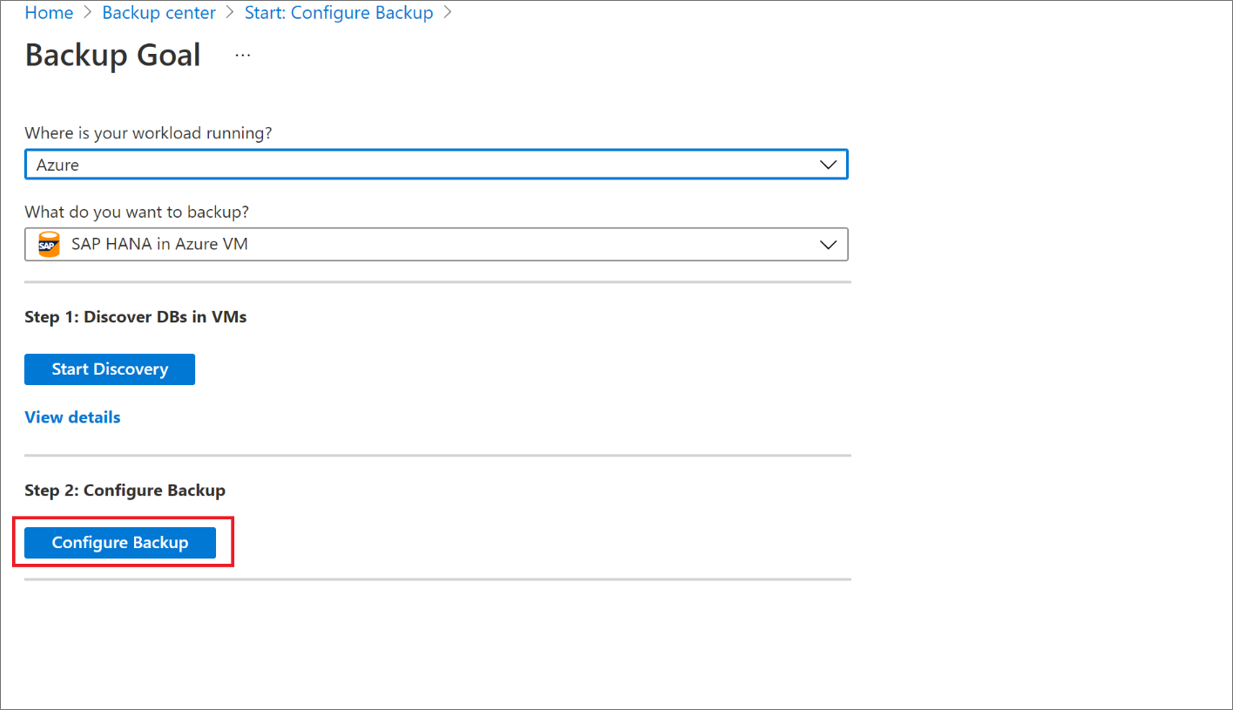

  1. 在步骤 2 中,选择“配置备份”。

    Screenshot showing to configure Backup.

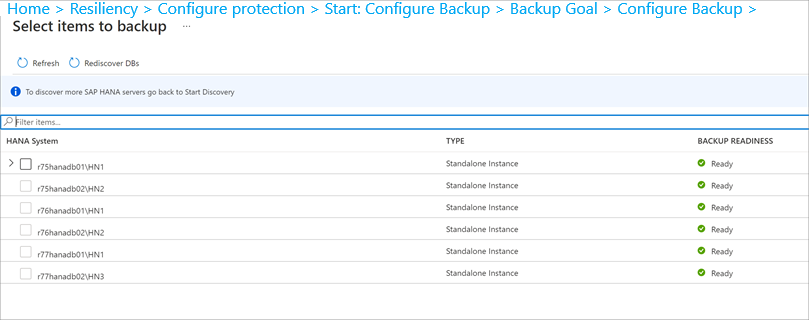

  2. 在“选择要备份的项”中,选择要保护的所有数据库,然后选择“确定”。

    Screenshot showing to select databases to back up.

  3. 在“备份策略”>“选择备份策略”中,按照下面的说明,为数据库创建一个新的备份策略。

    Screenshot showing to choose backup policy.

  4. 创建策略后,在“备份菜单”中选择“启用备份” 。

    Screenshot showing how to enable backup.

创建备份策略

备份策略定义备份创建时间以及这些备份的保留时间。

  • 策略是在保管库级别创建的。
  • 多个保管库可以使用相同的备份策略,但必须向每个保管库应用该备份策略。

注意

备份在 Azure VM 中运行的 SAP HANA 数据库时,Azure 备份不会针对夏令时更改自动进行调整。

请根据需要手动修改策略。

按以下方式指定策略设置:

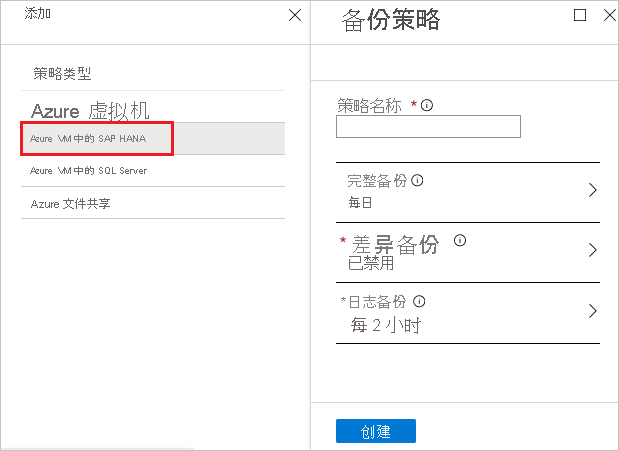

  1. 在“策略名称”处输入新策略的名称。 对于本例,请输入“SAPHANA”。

    Enter name for new policy

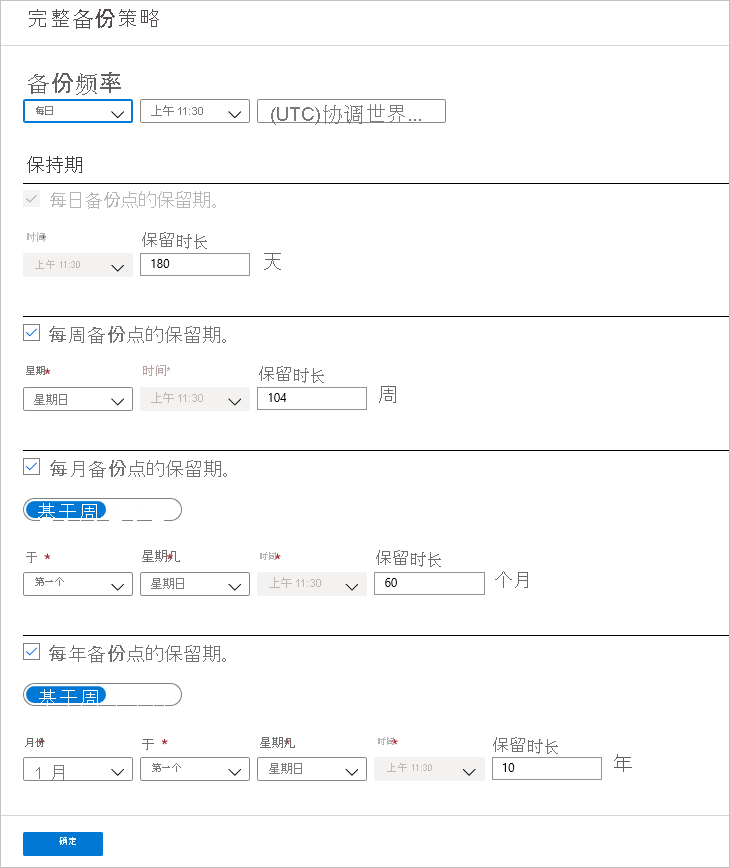

  2. 在“完整备份策略”中选择一个备份频率。 可以选择“每日”或“每周” 。 对于本教程,我们选择了“每日”备份。

    Select a backup frequency

  3. 在“保持期”中,对完整备份配置保留设置。

    • 默认情况下,选择所有选项。 清除你不想使用的所有保持期限制,并设置要使用的选项。
    • 任何备份类型(完整/差异/日志)的最短保持期均为七天。
    • 恢复点已根据其保留范围标记为保留。 例如,如果选择每日完整备份,则每天只触发一次完整备份。
    • 根据每周保持期和设置,将会标记并保留特定日期的备份。
    • 每月和每年保留范围的行为类似。
  4. 在“完整备份策略”菜单中,选择“确定”接受设置。

  5. 然后选择“差异备份”,以添加差异策略。

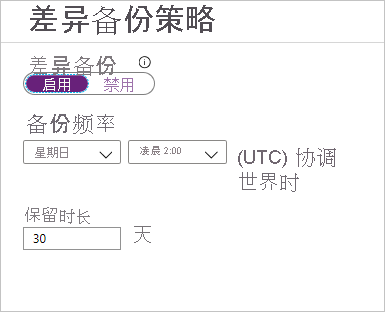

  6. 在“差异备份策略”中,选择“启用”打开频率和保留控件。 我们在每个星期日的凌晨 2:00 启用了差异备份,保持期为 30 天 。

    Differential backup policy

    注意

    可以选择差异备份或增量备份作为每日备份,但不能同时选择两者。

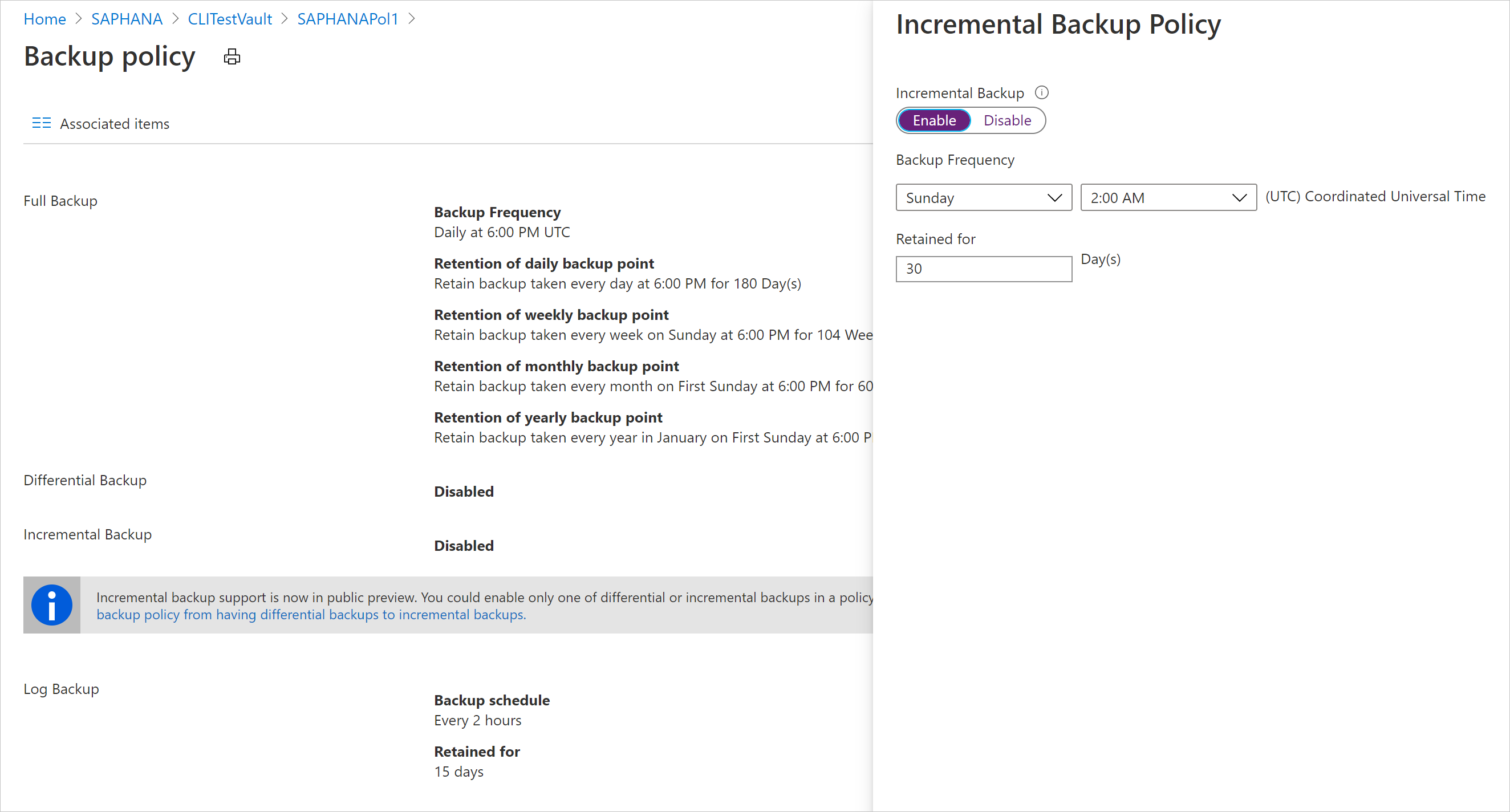

  7. 在“增量备份策略”中,选择“启用”以打开频率和保留控件 。

    • 每天最多可以触发一次增量备份。
    • 增量备份最多可以保留 180 天。 如果需要保留更长时间,必须使用完整备份。

    Incremental backup policy

  8. 选择“确定”保存策略,并返回“备份策略”主菜单。

  9. 请选择“日志备份”,以添加事务日志备份策略。

    • “日志备份”默认设为“启用” 。 由于 SAP HANA 管理所有日志备份,此类备份无法被禁用。
    • 我们已将备份计划设置为 2 小时,保持期为 15 天 。

    Log backup policy

    注意

    日志备份仅在成功完成一次完整备份之后进行。

  10. 选择“确定”保存策略,并返回“备份策略”主菜单。

  11. 完成定义备份策略后,选择“确定”。

现已成功为 SAP HANA 数据库配置备份。
