通过 Azure PowerShell 脚本在 Azure Stack Edge Pro GPU 设备上部署 VM

适用范围:Yes for Pro GPU SKUAzure Stack Edge Pro - GPUYes for Pro 2 SKUAzure Stack Edge Pro 2Yes for Pro R SKUAzure Stack Edge Pro RYes for Mini R SKUAzure Stack Edge Mini R

本教程介绍如何使用 Azure PowerShell 脚本在 Azure Stack Edge Pro 设备上创建和管理 VM。

先决条件

在开始使用此脚本在 Azure Stack Edge Pro 设备上创建和管理 VM 之前,你需要确保已完成以下步骤中列出的先决条件:

对于通过本地 Web UI 的 Azure Stack Edge Pro 设备

在 Azure Stack Edge 设备上部署 VM 之前,必须先将客户端配置为使用 Azure PowerShell 通过 Azure 资源管理器连接到设备。 有关详细说明,请参阅连接到 Azure Stack Edge 设备上的 Azure 资源管理器

确保可使用以下步骤从客户端访问设备。 能连接到 Azure 资源管理器即表示已完成此配置,现在是验证配置是否成功。

  1. 运行以下命令,验证 Azure 资源管理器通信是否正常运行:

    Add-AzEnvironment -Name <Environment Name> -ARMEndpoint "https://management.<appliance name>.<DNSDomain>"

  2. 若要调用本地设备 API 进行身份验证,请输入:

    login-AzAccount -EnvironmentName <Environment Name> -TenantId c0257de7-538f-415c-993a-1b87a031879d


    若要通过 Azure 资源管理器进行连接,请提供用户名 EdgeArmUser 和密码。

  3. 如果已为 Kubernetes 配置计算,则可以跳过此步骤。 否则,请执行以下操作,确保已为网络接口启用计算:

    a. 在本地用户界面上,转到“计算”设置。
    b. 选择要用于创建虚拟交换机的网络接口。 创建的 VM 将附加到与此端口及关联网络连接的虚拟交换机。 请确保选择与要用于此 VM 的 IP 地址相匹配的网络。

    Screenshot of the Compute configuration network settings pane.

    c. 在网络接口上的“启用计算”下,选择“是”。 Azure Stack Edge 将创建一个与该网络接口相对应的虚拟交换机,并对其进行管理。 请勿在此时输入 Kubernetes 的特定 IP。 启用计算可能需要花费几分钟时间。

    注意

    如果是创建 GPU VM,请选择已连接到 Internet 的网络接口。 这样将能在设备上安装 GPU 扩展。

对于 Windows 客户端

  1. 请确保你已修改:

    • 客户端上的主机文件,或
    • DNS 服务器配置

    重要

    建议你修改终结点名称解析的 DNS 服务器配置。

    1. 以管理员身份启动“记事本”(保存文件需要管理员权限),然后打开位于 C:\Windows\System32\Drivers\etc 的 hosts 文件 。

      Windows Explorer hosts file

    2. 将以下条目添加到 hosts 文件,替换为设备的适当值:

      <device IP> login.<appliance name>.<DNS domain>
      <device IP> management.<appliance name>.<DNS domain>
      <device IP> <storage name>.blob.<appliance name>.<DNS domain>


      对于存储帐户,可以提供一个名称,以便脚本稍后使用该名称来创建新的存储帐户。 脚本不会检查该存储帐户是否存在。

    3. 使用下图作为参考。 保存 hosts 文件。

      hosts file in Notepad

  2. 下载此过程中使用的 PowerShell 脚本

  3. 请确保 Windows 客户端运行的是 PowerShell 5.0 或更高版本。

  4. 请确保系统上安装了 Azure.Storage Module version 4.5.0。 可以从 PowerShell 库获取此模块。 若要安装此模块,请键入:

    Install-Module -Name Azure.Storage -RequiredVersion 4.5.0

    若要验证已安装模块的版本,请键入:

    Get-InstalledModule -name Azure.Storage

    若要卸载任何其他版本的模块,请键入:

    Uninstall-Module -Name Azure.Storage

  5. 将 AzCopy 10 下载到 Windows 客户端。 记下该位置,因为你将在运行脚本时将其作为参数传递。

  6. 请确保 Windows 客户端运行的是 TLS 1.2 或更高版本。

创建 VM

  1. 以管理员身份运行 PowerShell。

  2. 转到客户端上脚本下载到的文件夹。

  3. 在运行该脚本之前,请确保仍连接到设备的本地 Azure 资源管理器,并且连接尚未过期。

    PS C:\windows\system32> login-AzureRMAccount -EnvironmentName aztest1 -TenantId c0257de7-538f-415c-993a-1b87a031879d

    Account               SubscriptionName              TenantId                             Environment
    -------               ----------------              --------                             -----------
    EdgeArmUser@localhost Default Provider Subscription c0257de7-538f-415c-993a-1b87a031879d aztest1

    PS C:\windows\system32> cd C:\Users\v2
    PS C:\Users\v2>

  4. 使用以下命令运行该脚本:

    .\ArmPowershellClient.ps1 -NicPrivateIp <Private IP> -VHDPath <Path> -VHDFile <VHD File, with extension> -StorageAccountName <Name> -OS <Windows/Linux> -VMSize <Supported VM Size> -VMUserName <Username to be used to sign in to VM> -VMPassword <Password for the VM> --AzCopy10Path <Absolute Path>

    如果要将 IP 动态分配给 VM,请省略 -NicPrivateIp 参数。

    以下是运行脚本以创建 Windows VM 和 Linux VM 时的示例。

    对于Windows VM:

    下面是已创建的 Windows VM 的示例输出。

    PS C:\Users\v2> .\ArmPowershellClient.ps1 -VHDPath \\asefs\Logs\vmvhd -VHDFile WindowsServer2016Datacenter.vhd -StorageAccountName myasesatest -OS Windows -VMSize Standard_D1_v2 -VMUserName Administrator -VMPassword Password1 -AzCopy10Path C:\Users\AzCopy10\AzCopy.exe
    New-AzureRmResourceGroup -Name rg201221071831 -Location DBELocal -Force
    Successfully created Resource Group:rg201221071831
    Successfully created Resource Group:StorAccRG
    Get-AzureRmStorageAccount -Name myasesatest -ResourceGroupName StorAccRG -ErrorAction SilentlyContinue
    New-AzureRmStorageAccount -Name myasesatest  -ResourceGroupName StorAccRG -SkuName Standard_LRS -Location DBELocal

    Created New Storage Account
    Get-AzureRmStorageAccount -name myasesatest -resourcegroupname
    StorageAccountName ResourceGroupName Location SkuName     Kind    AccessTier CreationTime          ProvisioningState EnableHttpsTrafficOnly
    ------------------ ----------------- -------- -------     ----    ---------- ------------          ----------------- ----------------------
    myasesatest        StorAccRG         DBELocal StandardLRS Storage            12/22/2020 3:18:38 AM Succeeded         False
    myasesatest        StorAccRG         DBELocal StandardLRS Storage            12/22/2020 3:18:38 AM Succeeded         False

     Uploading Vhd to Storage Account

    New-AzureStorageContext -StorageAccountName myasesatest -StorageAccountKey hyibjhbVlOROgTlU1nQJIlxrg94eGDhF+RIQ71Z7UVZIxoOPMlHP274NUhZtA1hMxGBcpk2BVApiFasFPEhY/A== -Endpoint https://myasesatest.blob.myasegpuvm.wdshcsso.com/

    New-AzureStorageAccountSASToken -Service Blob,File,Queue,Table -ResourceType Container,Service,Object -Permission

    SAS Token : ?sv=2017-07-29&sig=TXaGbjum9tFFaJnu3SFmDuslJuqNiNQwvuHfpPJMYN0%3D&spr=https&se=2020-12-22T04%3A18%3A43Z&srt=sco&ss=bfqt&sp=racwdl

     C:\Users\AzCopy10\AzCopy.exe make https://myasesatest.blob.myasegpuvm.wdshcsso.com/vmimages?sv=2017-07-29&sig=TXaGbjum9tFFaJnu3SFmDuslJuqNiNQwvuHfpPJMYN0%3D&spr=https&se=2020-12-22T04%3A18%3A43Z&srt=sco&ss=bfqt&sp=racwdl

    Successfully created the resource.

     AzCopy cp \\asefs\Logs\vmvhd\WindowsServer2016Datacenter.vhd https://myasesatest.blob.myasegpuvm.wdshcsso.com/vmimages?sv=2017-07-29&sig=TXaGbjum9tFFaJnu3SFmDuslJuqNiNQwvuHfpPJMYN0%3D&spr=https&se=2020-12-22T04%3A18%3A43Z&srt=sco&ss=bfqt&sp=racwdl

    INFO: Scanning...

    Job b6f54665-93c4-2f47-4770-5f3b7b0de2dc has started
    Log file is located at: C:\Users\Administrator\.azcopy\b6f54665-93c4-2f47-4770-5f3b7b0de2dc.log

    INFO: AzCopy.exe: A newer version 10.8.0 is available to download

    99.9 %, 0 Done, 0 Failed, 1 Pending, 0 Skipped, 1 Total,  (Disk may be limiting speed)

    Job b6f54665-93c4-2f47-4770-5f3b7b0de2dc summary
    Elapsed Time (Minutes): 12.7717
    Total Number Of Transfers: 1
    Number of Transfers Completed: 1
    Number of Transfers Failed: 0
    Number of Transfers Skipped: 0
    TotalBytesTransferred: 13958644224
    Final Job Status: Completed

    VHD Upload Done

     Creating a new managed disk

      = New-AzureRmDiskConfig -Location DBELocal -CreateOption Import -SourceUri

     Microsoft.Azure.Commands.Compute.Automation.Models.PSDisk

     New-AzureRmDisk -ResourceGroupName rg201221071831 -DiskName ld201221071831 -Disk

    ResourceGroupName  : rg201221071831
    ManagedBy          :
    Sku                : Microsoft.Azure.Management.Compute.Models.DiskSku
    Zones              :
    TimeCreated        : 12/21/2020 7:31:35 PM
    OsType             :
    CreationData       : Microsoft.Azure.Management.Compute.Models.CreationData
    DiskSizeGB         : 13
    EncryptionSettings :
    ProvisioningState  : Succeeded
    Id                 : /subscriptions/947b3cfd-7a1b-4a90-7cc5-e52caf221332/resourceGroups/rg201221071831/providers/Microsoft.Compute/disks/ld201221071831
    Name               : ld201221071831
    Type               : Microsoft.Compute/disks
    Location           : DBELocal
    Tags               : {}

     Created a new managed disk

     Creating a new Image out of managed disk

    ResourceGroupName    :
    SourceVirtualMachine :
    StorageProfile       : Microsoft.Azure.Management.Compute.Models.ImageStorageProfile
    ProvisioningState    :
    Id                   :
    Name                 :
    Type                 :
    Location             : DBELocal
    Tags                 :

     New-AzureRmImage -Image Microsoft.Azure.Commands.Compute.Automation.Models.PSImage -ImageName ig201221071831  -ResourceGroupName rg201221071831 -HyperVGeneration V1

    ResourceGroupName    : rg201221071831
    SourceVirtualMachine :
    StorageProfile       : Microsoft.Azure.Management.Compute.Models.ImageStorageProfile
    ProvisioningState    : Succeeded
    Id                   : /subscriptions/947b3cfd-7a1b-4a90-7cc5-e52caf221332/resourceGroups/rg201221071831/providers/Microsoft.Compute/images/ig201221071831
    Name                 : ig201221071831
    Type                 : Microsoft.Compute/images
    Location             : dbelocal
    Tags                 : {}

     Created a new Image

     Using Vnet /subscriptions/947b3cfd-7a1b-4a90-7cc5-e52caf221332/resourceGroups/ASERG/providers/Microsoft.Network/virtualNetworks/ASEVNET

     Creating a new Newtork Interface
    WARNING: The output object type of this cmdlet will be modified in a future release.

    VirtualMachine              :
    IpConfigurations            : {ip201221071831}
    DnsSettings                 : Microsoft.Azure.Commands.Network.Models.PSNetworkInterfaceDnsSettings
    MacAddress                  : 001DD87D7216
    Primary                     :
    EnableAcceleratedNetworking : False
    EnableIPForwarding          : False
    NetworkSecurityGroup        :
    ProvisioningState           : Succeeded
    VirtualMachineText          : null
    IpConfigurationsText        : [
                                    {
                                      "Name": "ip201221071831",
                                      "Etag": "W/\"27785dd5-d12a-4d73-9495-ffad7847261a\"",
                                      "Id": "/subscriptions/947b3cfd-7a1b-4a90-7cc5-e52caf221332/resourceGroups/rg201221071831/providers/Microsoft.Network/networkInterfaces/nic201221071831/ipConfigurations/ip201221071831",
                                      "PrivateIpAddress": "10.57.51.61",
                                      "PrivateIpAllocationMethod": "Dynamic",
                                      "Subnet": {
                                        "Id": "/subscriptions/947b3cfd-7a1b-4a90-7cc5-e52caf221332/resourceGroups/ASERG/providers/Microsoft.Network/virtualNetworks/ASEVNET/subnets/ASEVNETsubNet",
                                        "ResourceNavigationLinks": [],
                                        "ServiceEndpoints": []
                                      },
                                      "ProvisioningState": "Succeeded",
                                      "PrivateIpAddressVersion": "IPv4",
                                      "LoadBalancerBackendAddressPools": [],
                                      "LoadBalancerInboundNatRules": [],
                                      "Primary": true,
                                      "ApplicationGatewayBackendAddressPools": [],
                                      "ApplicationSecurityGroups": []
                                    }
                                  ]
    DnsSettingsText             : {
                                    "DnsServers": [],
                                    "AppliedDnsServers": [],
                                    "InternalDomainNameSuffix": "qgotb4hjdh4efnhn0vz5adtb3f.a--x.internal.cloudapp.net"
                                  }
    NetworkSecurityGroupText    : null
    ResourceGroupName           : rg201221071831
    Location                    : dbelocal
    ResourceGuid                : e6327ab9-0855-4f04-9b36-17bbf31b5bd8
    Type                        : Microsoft.Network/networkInterfaces
    Tag                         :
    TagsTable                   :
    Name                        : nic201221071831
    Etag                        : W/"27785dd5-d12a-4d73-9495-ffad7847261a"
    Id                          : /subscriptions/947b3cfd-7a1b-4a90-7cc5-e52caf221332/resourceGroups/rg201221071831/providers/Microsoft.Network/networkInterfaces/nic201221071831

     Created Network Interface

     Creating a new VM

     New-AzureRmVMConfig -VMName VM201221071831 -VMSize Standard_D1_v2

     Set-AzureRmVMOperatingSystem -VM Microsoft.Azure.Commands.Compute.Models.PSVirtualMachine -Windows -ComputerName COM201221071831 -Credential System.Management.Automation.PSCredential

     Microsoft.Azure.Commands.Compute.Models.PSVirtualMachine = Set-AzureRmVMOSDisk -VM Microsoft.Azure.Commands.Compute.Models.PSVirtualMachine -Name osld201221071831 -Caching ReadWrite -CreateOption FromImage -Windows -StorageAccountType StandardLRS

     Add-AzureRmVMNetworkInterface -VM Microsoft.Azure.Commands.Compute.Models.PSVirtualMachine -Id /subscriptions/947b3cfd-7a1b-4a90-7cc5-e52caf221332/resourceGroups/rg201221071831/providers/Microsoft.Network/networkInterfaces/nic201221071831.Id

     Set-AzureRmVMSourceImage -VM Microsoft.Azure.Commands.Compute.Models.PSVirtualMachine -Id /subscriptions/947b3cfd-7a1b-4a90-7cc5-e52caf221332/resourceGroups/rg201221071831/providers/Microsoft.Compute/images/ig201221071831

     New-AzureRmVM -ResourceGroupName rg201221071831 -Location DBELocal -VM Microsoft.Azure.Commands.Compute.Models.PSVirtualMachine -Verbose
    WARNING: Since the VM is created using premium storage or managed disk, existing standard storage account, myasesa1, is used for boot
    diagnostics.
    VERBOSE: Performing the operation "New" on target "VM201221071831".

    Ticks             : 1533424841
    Days              : 0
    Hours             : 0
    Milliseconds      : 342
    Minutes           : 2
    Seconds           : 33
    TotalDays         : 0.00177479726967593
    TotalHours        : 0.0425951344722222
    TotalMilliseconds : 153342.4841
    TotalMinutes      : 2.55570806833333
    TotalSeconds      : 153.3424841

    RequestId           :
    IsSuccessStatusCode : True
    StatusCode          : OK
    ReasonPhrase        : OK

    PS C:\Users\v2>


    对于 Linux VM:

    下面是用于创建 Linux VM 的命令示例。

    .\ArmPowershellClient.ps1 -VHDPath \\asefs\Logs\vmvhd -VHDFile ubuntu13.vhd -StorageAccountName myasesatest -OS Linux -VMSize Standard_D1_v2 -VMUserName Administrator -VMPassword Password1 -AzCopy10Path C:\Users\AzCopy10\AzCopy.exe
    New-AzureRmResourceGroup -Name rg201221075546 -Location DBELocal -Force

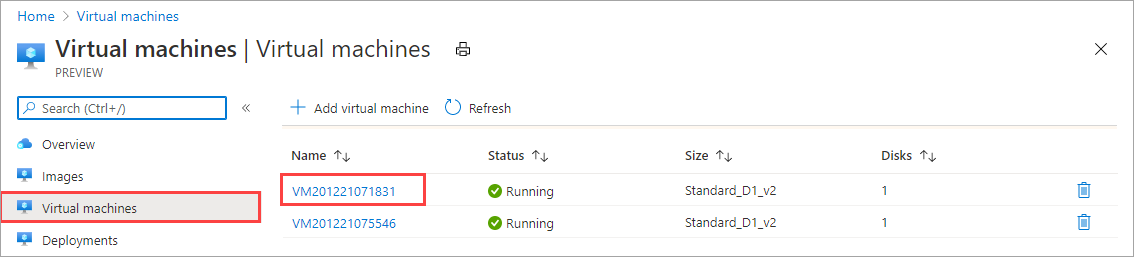

  5. 成功创建 VM 后,这些 VM 应显示在 Azure 门户的虚拟机列表中。 若要查看 VM,请在 Azure 门户中设备的 Azure Stack Edge 资源中,转到“边缘服务”>“虚拟机”。

    View list of virtual machines

    若要查看 VM 的详细信息,请选择 VM 名称。 请注意,此 VM 的 IP 是动态分配的。

    View VM details

  6. 若要清除该脚本创建的资源,请使用以下命令:

    Get-AzureRmVM | Remove-AzureRmVM -Force
    Get-AzureRmNetworkInterface | Remove-AzureRmNetworkInterface -Force
    Get-AzureRmImage | Remove-AzureRmImage -Force
    Get-AzureRmDisk | Remove-AzureRmDisk -Force
    Get-AzureRmStorageAccount | Remove-AzureRmStorageAccount -Force
