教程:在 Azure 虚拟机上手动安装 IBM WebSphere 应用程序服务器网络部署

本教程介绍如何在 GNU/Linux 上的 Azure 虚拟机(VM)上安装 IBM WebSphere 应用程序服务器(WAS)网络部署,以及如何配置 WAS 群集。

本教程介绍如何执行下列操作:

  • 创建自定义虚拟网络并在网络中创建 VM。
  • 使用图形界面在 VM 上手动安装 WebSphere 应用程序服务器网络部署传统(V9 或 V8.5)。
  • 使用配置文件管理工具配置 WAS 群集。
  • 在群集中部署并运行 Java 平台企业版(Java 企业版)应用程序。
  • 通过Azure 应用程序网关向公共 Internet 公开应用程序。
  • 验证成功配置。

如果你更喜欢代表 GNU/Linux VM 执行所有这些步骤的完全自动化解决方案(直接从 Azure 门户),请参阅在 Azure 虚拟机上部署 WebSphere 应用程序服务器(传统)群集。 自动化程度较低但仍加速的选项是跳过使用预配置的 Red Hat Linux 基础映像在操作系统上安装 Java 开发工具包(JDK)和 WebSphere 的步骤。 可以使用 WebSphere 应用程序服务器映像 9.0.5.x查询在 Azure 市场中找到这些产品/服务。

先决条件

  • 如果还没有 Azure 订阅,可以在开始前创建一个免费帐户
  • 安装 Azure CLI 2.46.0 或更高版本 以运行 Azure CLI 命令。
    • 本文提供有关在 Windows PowerShell 或 UNIX Bash 上调用 Azure CLI 命令的说明。 无论哪种方式,都必须安装 Azure CLI。
    • 出现提示时,请在首次使用时安装 Azure CLI 扩展。 有关扩展的详细信息,请参阅 使用和管理 Azure CLI 中的扩展。
    • 运行 az version 以查找安装的版本和依赖库。 若要升级到最新版本,请运行 az upgrade
  • 必须具有 IBMid。 如果没有帐户,请在登录 IBM 时创建 IBM 帐户,然后选择“创建 IBMid”。 记下 IBMid 密码和电子邮件。
    • 如果计划使用 IBM WebSphere 应用程序服务器网络部署版本 8.5.5,则必须有权使用此版本的软件。 若要了解权利,请让 IBM Passport Advantage 站点的主要或辅助联系人授予你访问权限,或按照 IBM eCustomer Care 中的步骤操作。

准备环境

在本部分中,将设置安装 IBM 安装管理器和 WebSphere 应用程序服务器网络部署的传统基础结构。

假设

本教程在总共三个 VM 上配置一个 WAS 群集,其中包含一个部署管理器和两个托管服务器。 若要配置群集,必须在同一可用性集中创建以下三个 Azure VM:

  • 管理员 VM(VM 名称 adminVM)运行部署管理器。
  • 托管 VM(VM 名称和mspVM1mspVM2)有两个正在运行的托管服务器。

登录 Azure

如果尚未这样做,请使用 az login 命令登录到 Azure 订阅,并按照屏幕上的说明进行操作。

az login

注意

如果多个 Azure 租户与你的 Azure 凭据关联,必须指定要登录到哪个租户。 可使用 --tenant 选项来完成此操作。 例如:az login --tenant contoso.onmicrosoft.com

创建资源组

使用 az group create 创建资源组。 资源组名称在订阅中必须全局唯一。 因此,请考虑将唯一标识符追加到创建的任何必须唯一的名称。 一种有用的技术是使用缩写,后跟采用格式的今天日期 mmdd 。 此示例创建一个名为位置的eastus资源组abc1110rg

export RESOURCE_GROUP_NAME=abc1110rg
az group create --name $RESOURCE_GROUP_NAME --location eastus

创建虚拟网络

注意

默认情况下,本部分中的 Azure CLI 命令遵循 Bash 样式,除非另有指定。

如果在 PowerShell 中运行这些命令,请务必按照前面的命令中的指示声明环境参数。

若要将命令行分解为 PowerShell 中的多行,可以使用每行末尾的反引号字符(')。

组成 WebSphere 应用程序服务器群集的资源必须使用虚拟网络相互通信,并与公共 Internet 通信。 有关规划虚拟网络的完整指南,请参阅 Azure 指南规划虚拟网络云采用框架。 有关详细信息,请参阅 Azure 虚拟网络常见问题

使用以下步骤创建虚拟网络。 本部分中的示例创建具有地址空间 192.168.0.0/16 的虚拟网络,并为 VM 创建子网。

  1. 使用 az network vnet create 创建虚拟网络。 以下示例创建一个名为 myVNet

    az network vnet create \
        --resource-group $RESOURCE_GROUP_NAME \
        --name myVNet \
        --address-prefixes 192.168.0.0/24

  2. 使用 az network vnet subnet create 为 WAS 群集创建子网。 以下示例创建名为 mySubnet 的子网:

    az network vnet subnet create \
        --resource-group $RESOURCE_GROUP_NAME \
        --name mySubnet \
        --vnet-name myVNet \
        --address-prefixes 192.168.0.0/25

  3. 使用 az network vnet subnet create 为 应用程序网关 创建子网。 以下示例创建名为 wasGateway 的子网:

    az network vnet subnet create \
        --resource-group $RESOURCE_GROUP_NAME \
        --name wasGateway \
        --vnet-name myVNet \
        --address-prefixes 192.168.0.128/25


创建可用性集

使用 az vm availability-set create 创建可用性集,如以下示例所示。 创建可用性集是可选的,但我们建议执行此操作。 有关详细信息,请参阅 Windows VM 的示例 Azure 基础结构演练。

az vm availability-set create \
    --resource-group $RESOURCE_GROUP_NAME \
    --name myAvailabilitySet \
    --platform-fault-domain-count 2 \
    --platform-update-domain-count 2

在 GNU/Linux 上获取或安装 WAS

以下部分介绍了在 GNU/Linux 上获取或安装 WAS 的步骤。 可以根据要求选择操作系统和 WAS 版本,但应验证它们是否在 IBM WebSphere 应用程序服务器网络部署文档中可用

如果想要使用 WAS V9,说明使用包含最新受支持的软件版本的 Azure VM 映像。 IBM 和 Microsoft 维护映像。 有关 IBM 和 Microsoft 维护的 WAS 基础映像的完整列表,请参阅Azure 市场

IBM 和 Microsoft 维护在建议的 Red Hat Enterprise Linux 版本上预安装的 WAS V9 的 VM 基础映像。 有关此映像的详细信息,请参阅Azure 门户。 如果采用此方法,则用于创建 VM 的Azure 市场映像为 ibm-usa-ny-armonk-hq-6275750-ibmcloud-aiops:2021-04-27-twas-cluster-base-image:2021-04-27-twas-cluster-base-image:latest。 使用以下命令将映像名称保存在环境变量中:

export VM_URN="ibm-usa-ny-armonk-hq-6275750-ibmcloud-aiops:2023-03-27-twas-cluster-base-image:2023-03-27-twas-cluster-base-image:latest"
$Env:ADMIN_OS_DISK_ID="ibm-usa-ny-armonk-hq-6275750-ibmcloud-aiops:2023-03-27-twas-cluster-base-image:2023-03-27-twas-cluster-base-image:latest"

创建 Red Hat Enterprise Linux 计算机

使用以下步骤创建基本 VM,确保其上安装所有必需的工具,对其磁盘执行快照,然后基于快照创建副本 (replica):

  1. 使用 az vm create 创建 VM。 在此 VM 上运行部署管理器。

    以下示例使用用于身份验证的用户名/密码对创建 Red Hat Enterprise Linux 计算机。 可以选择改用 TLS/SSL 身份验证。

    az vm create \
        --resource-group $RESOURCE_GROUP_NAME \
        --name adminVM \
        --availability-set myAvailabilitySet \
        --image $VM_URN \
        --size Standard_DS1_v2  \
        --admin-username azureuser \
        --admin-password Secret123456 \
        --public-ip-address "" \
        --nsg ""

  2. 使用以下命令为 WAS 文件创建并附加新磁盘:

    使用 VM 基础映像时,已为你执行此步骤。

创建 Windows VM 并设置 X 服务器

本教程使用 WAS 的图形界面来完成安装和配置。 使用 Windows VM 作为 跳转盒 并运行 X 窗口系统服务器 ,以查看 WAS 群集三个 VM 上的图形安装程序。

使用以下步骤预配 Windows 10 计算机并安装 X 服务器。 如果已拥有与 Red Hat Enterprise Linux 计算机相同的网络中的 Windows 计算机,则无需从 Azure 预配新计算机。 可以直接转到安装 X 服务器的分区。

  1. 使用以下步骤从Azure 门户创建 Windows 10 VM:

    1. 从Azure 门户打开资源组abc1110rg
    2. 选择“创建”以创建资源。
    3. 选择 “计算”,搜索 Windows 10,然后选择“ Microsoft Windows 10”。
    4. 选择所需的计划,然后选择“ 创建”。
    5. 使用以下值配置 VM:
      • 虚拟机名称myWindowsVM
      • 图像Windows 10 专业版
      • 用户名azureuser
      • 密码Secret123456
    6. 选择“许可”下的检查框。
    7. 选择“查看 + 创建”,然后选择“创建”。

    创建 VM 和支持资源需要几分钟时间。

    部署完成后,安装 X 服务器并使用它通过图形界面在 Oracle Linux 计算机上配置 WebLogic Server。

  2. 使用以下步骤安装和启动 X 服务器:

    1. 使用远程桌面连接到 myWindowsVM。 有关详细指南,请参阅 如何使用远程桌面进行连接并登录到运行 Windows 的 Azure 虚拟机。 必须执行本部分中 myWindowsVM的剩余步骤。
    2. 下载并安装 VcXsrv Windows X Server
    3. 禁用防火墙。 若要允许来自 Linux VM 的通信,请使用以下步骤关闭 Windows Defender 防火墙:
      1. 搜索并打开 Windows Defender 防火墙
      2. 找到打开或关闭 Windows Defender 防火墙,然后在专用网络设置中选择关闭”。 可以单独保留 公共网络设置
      3. 选择“确定”
      4. 关闭 Windows Defender 防火墙设置面板。
    4. 从桌面选择 X 启动
    5. 对于显示设置,请将显示编号设置为 -1 以使用多个窗口,然后选择“ 下一步”。
    6. 对于 “选择如何启动客户端”,请选择“ 启动无客户端”,然后选择“ 下一步”。
    7. 对于其他设置,请选择“剪贴板”和“主要选择”、“本机 opengl”和“禁用访问控制”。
    8. 选择下一步完成操作。

    将显示一个Windows 安全警报对话框,并显示以下消息:“允许 VcXsrv windows X-server 在这些网络上通信。选择“允许访问”。

现在,你已准备好连接到 Red Hat Enterprise Linux 计算机,并使用图形界面安装所需的工具。 以下部分指导你安装 IBM 安装管理器和 WebSphere 应用程序服务器网络部署的传统。 用于 myWindowsVM 安装和配置。

安装依赖项

使用以下步骤安装所需的依赖项,以允许从 X 服务器进行连接并启用图形安装:

  1. 使用以下步骤获取以下地址的 adminVM专用 IP 地址:

    1. 在Azure 门户中,选择资源组abc1110rg
    2. 在资源列表中,选择 adminVM
    3. 在“概述”窗格中,选择“ 属性”。
    4. 在“网络”部分中,复制专用 IP 地址的值。 在此示例中,值为 192.168.0.4
  2. 打开myWindowsVM命令提示符,然后使用以下命令ssh进行adminVM连接,如以下示例所示:

    set ADMINVM_IP="192.168.0.4"
    ssh azureuser@%ADMINVM_IP%

  3. 输入密码 Secret123456

  4. 使用以下命令切换到 root 用户。 本教程将安装 root 用户的所有工具。

    sudo su -

  5. 使用以下命令安装依赖项:

    # dependencies for X server access
    yum install -y libXtst libSM libXrender

    # dependencies for GUI installation
    yum install -y gtk2 gtk3 libXtst xorg-x11-fonts-Type1 mesa-libGL


稍后,可以继续装载数据磁盘 adminVM,因此请保持此终端的打开状态。

装载数据磁盘

使用 VM 基础映像时,已为你执行此步骤。 在 shell adminVM中设置以下环境变量。

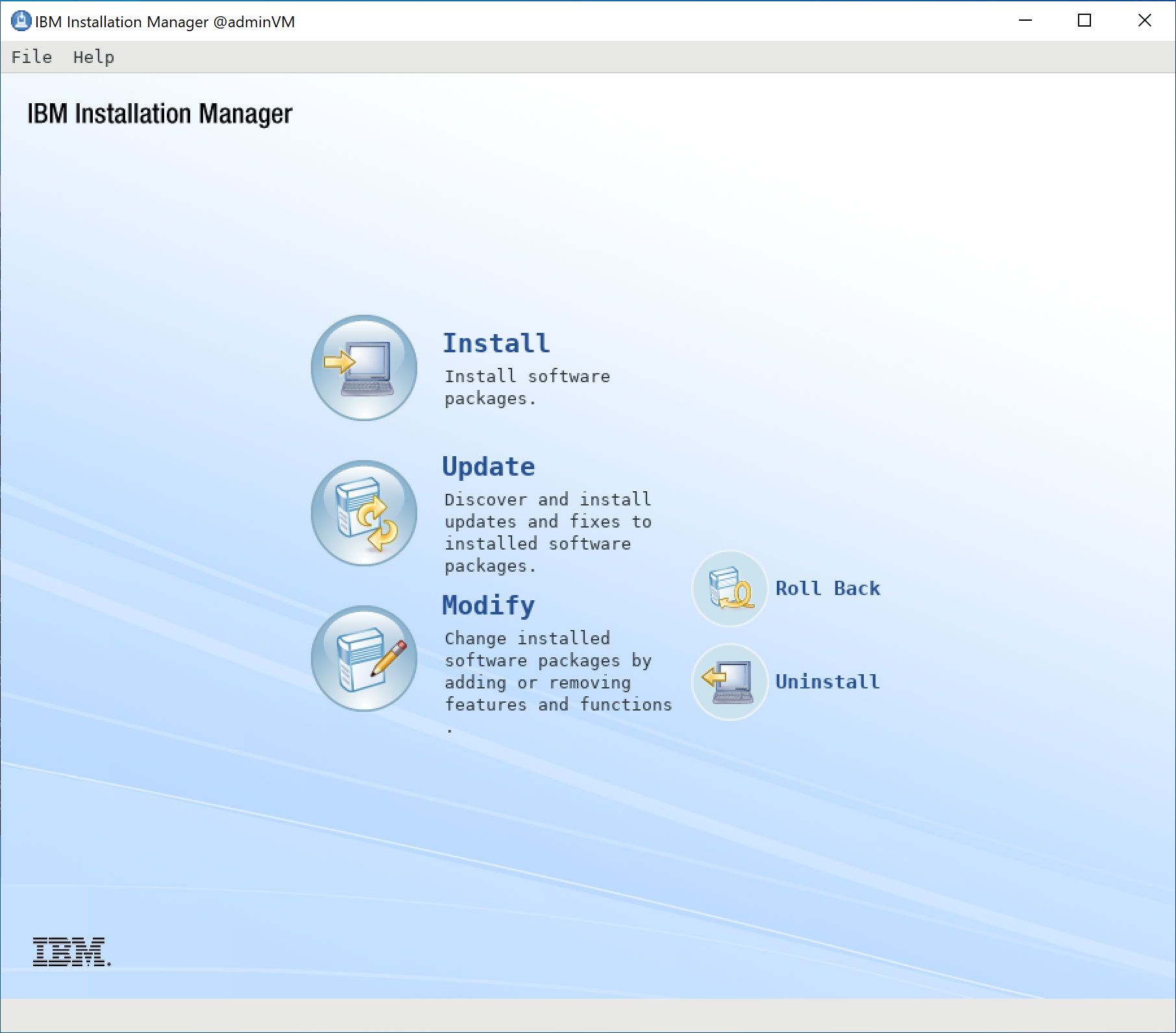

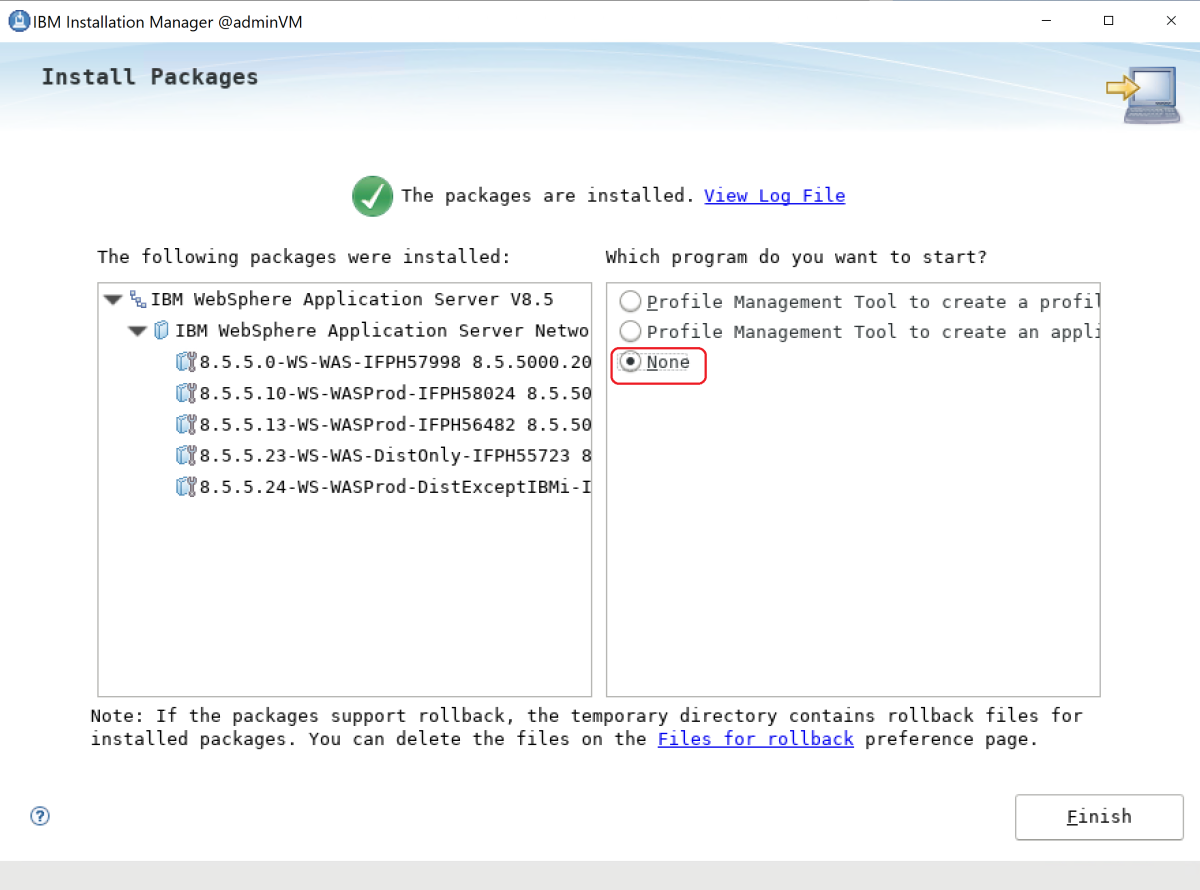

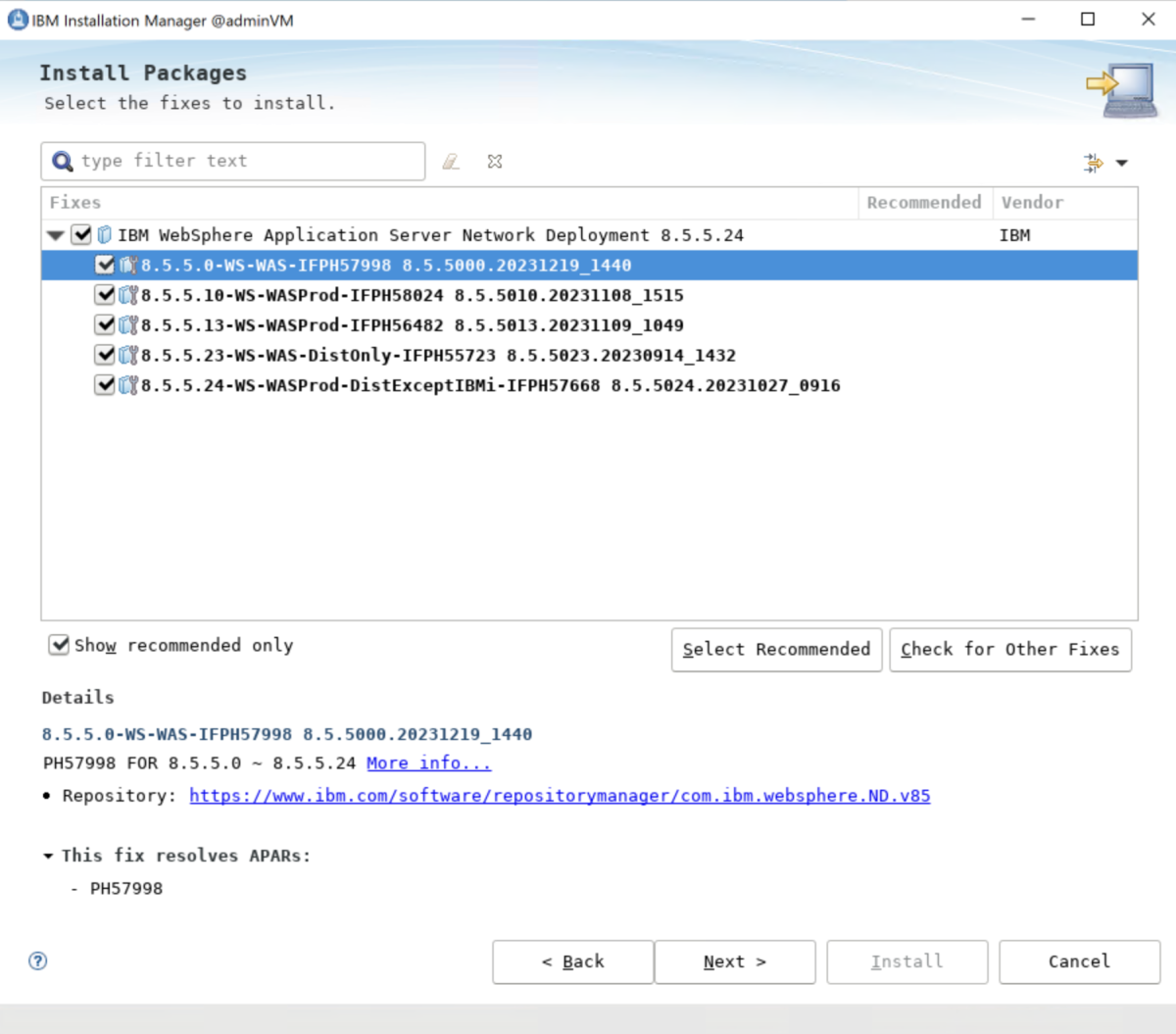

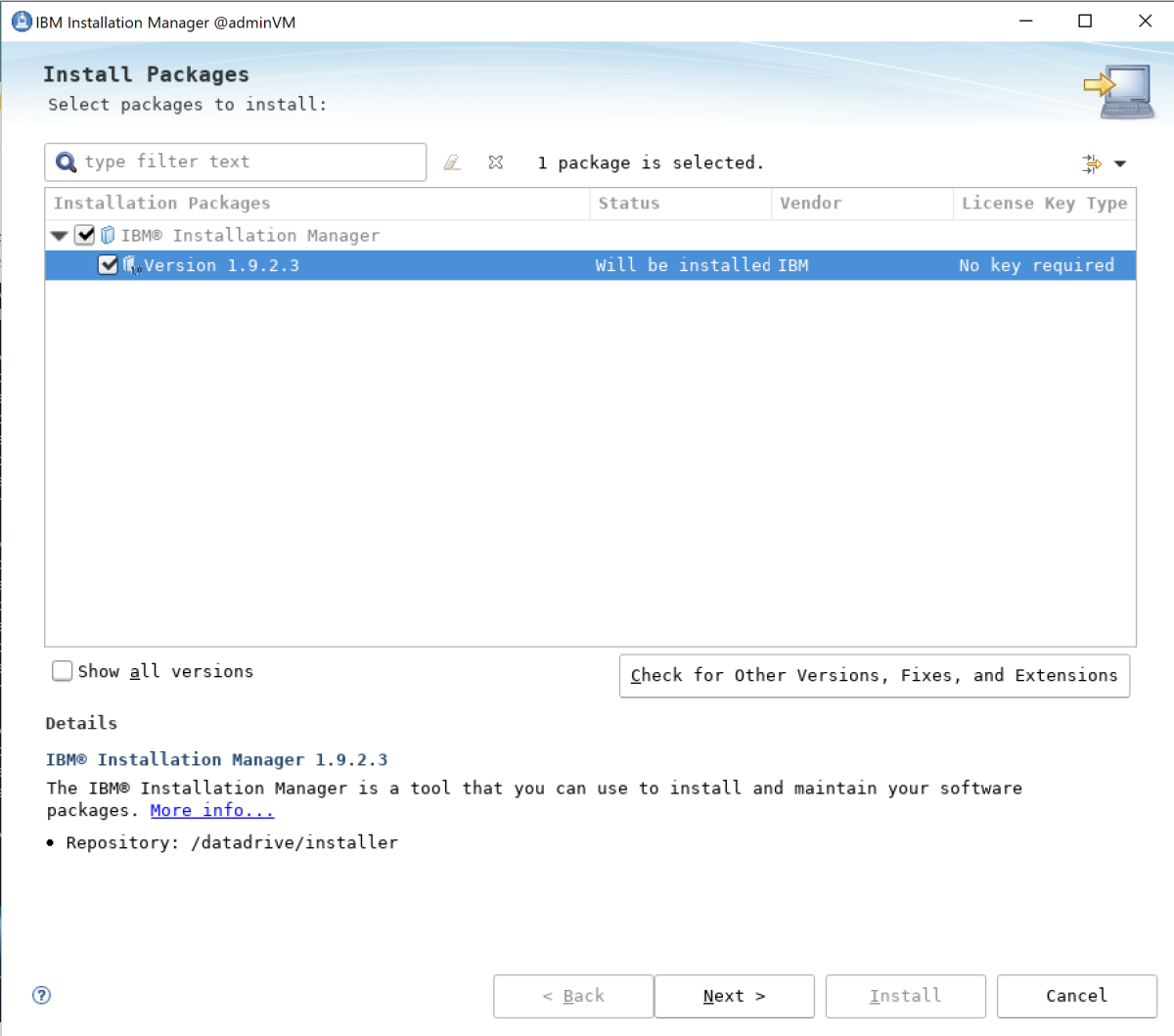

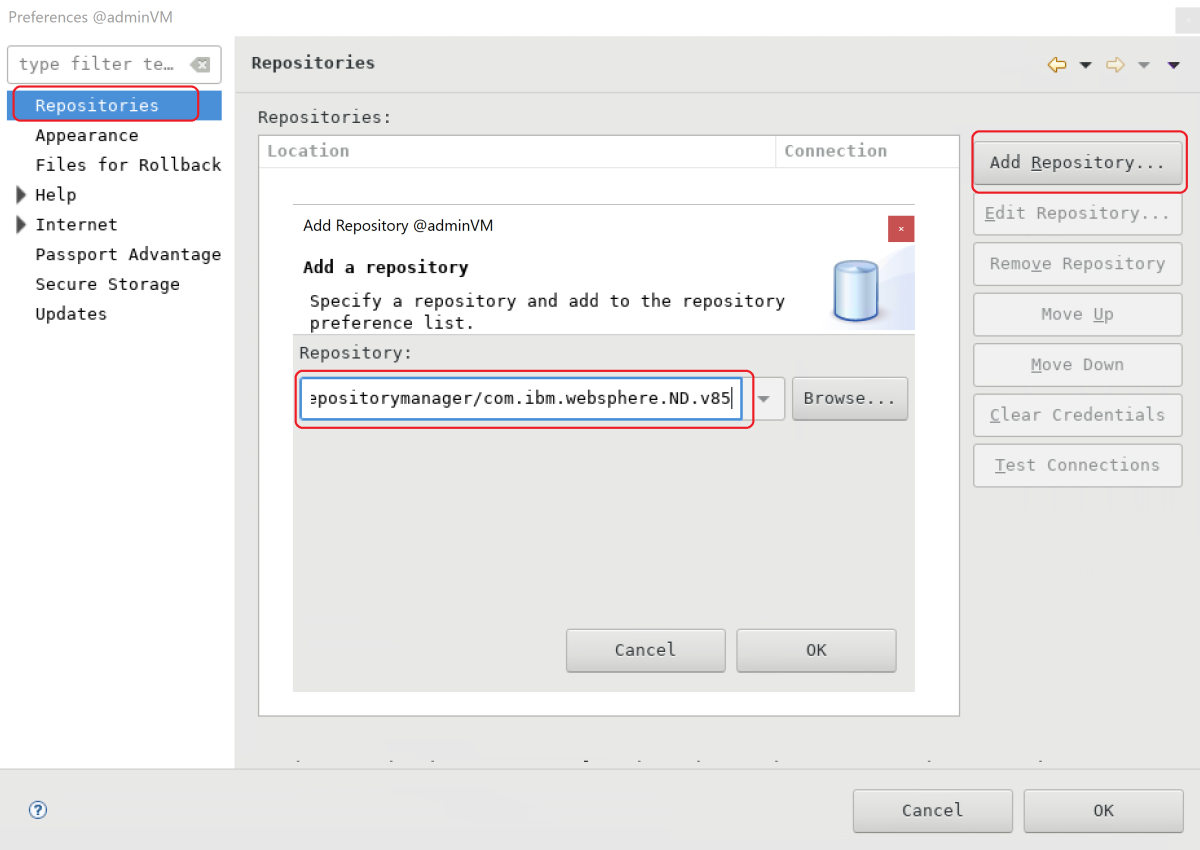

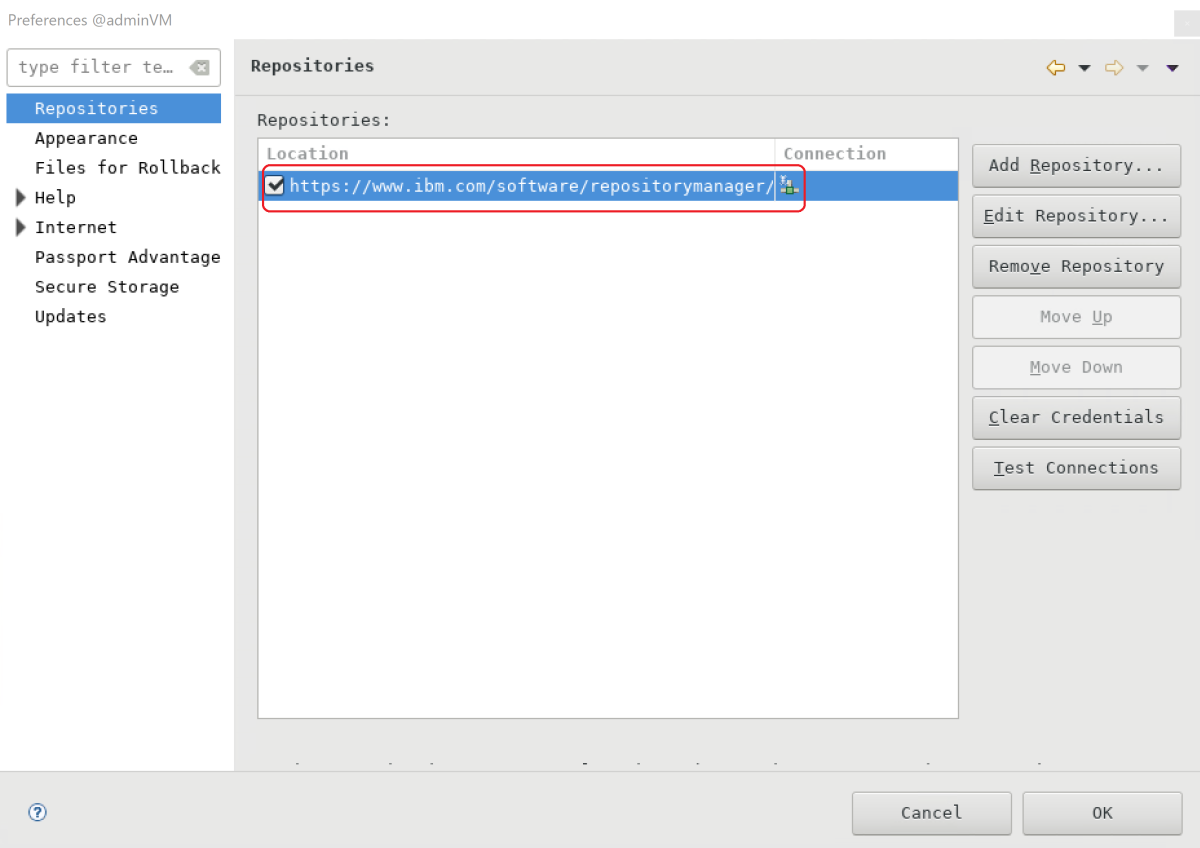

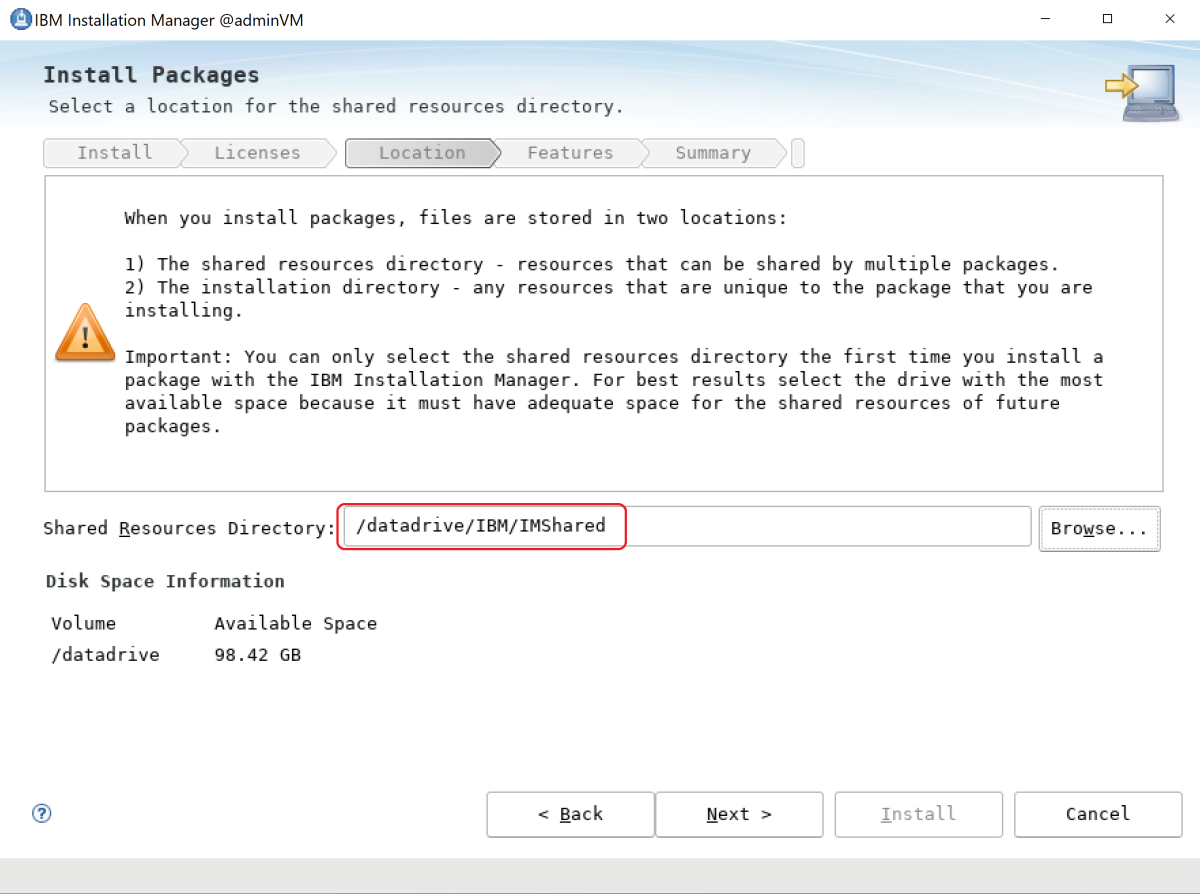

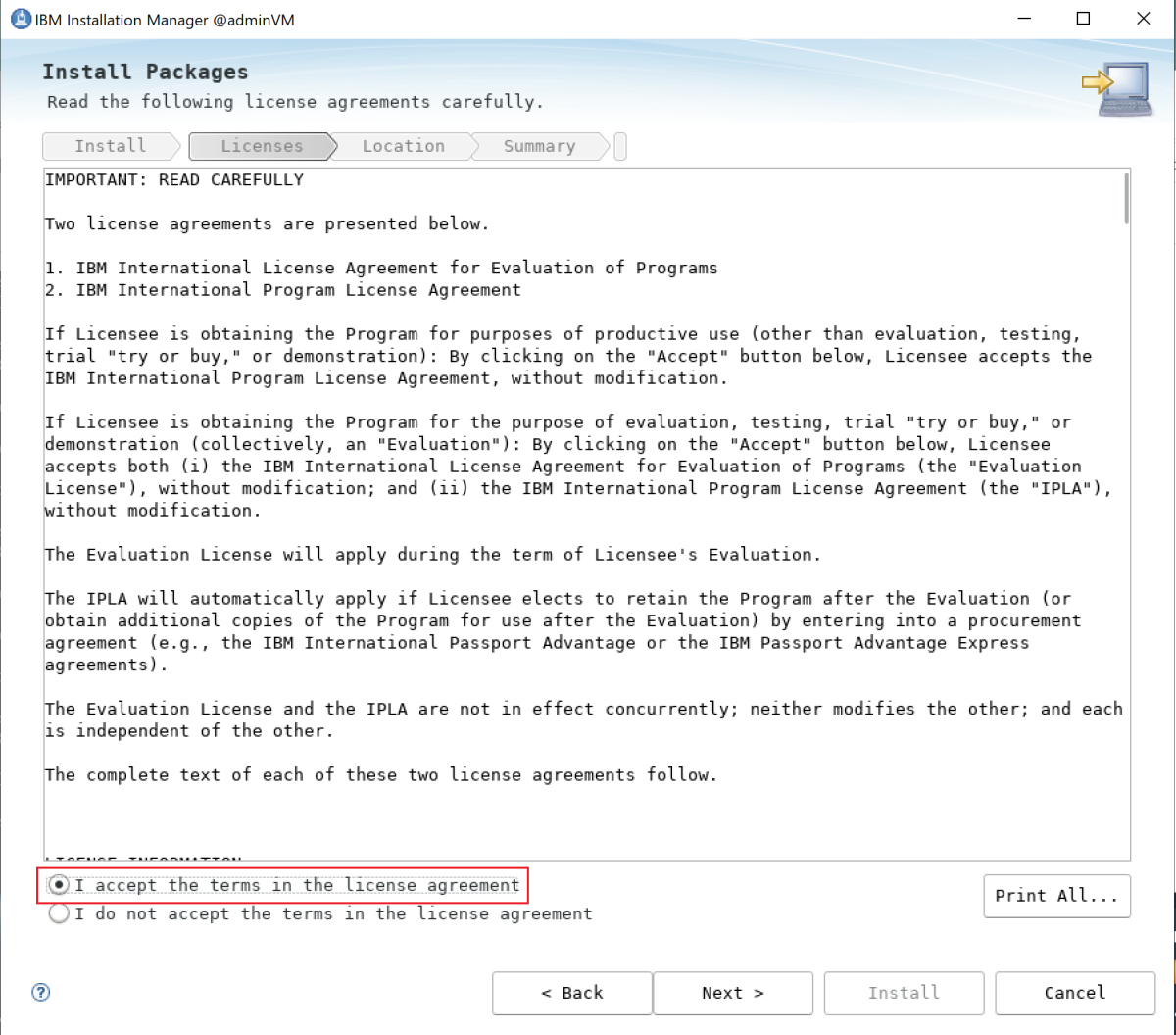

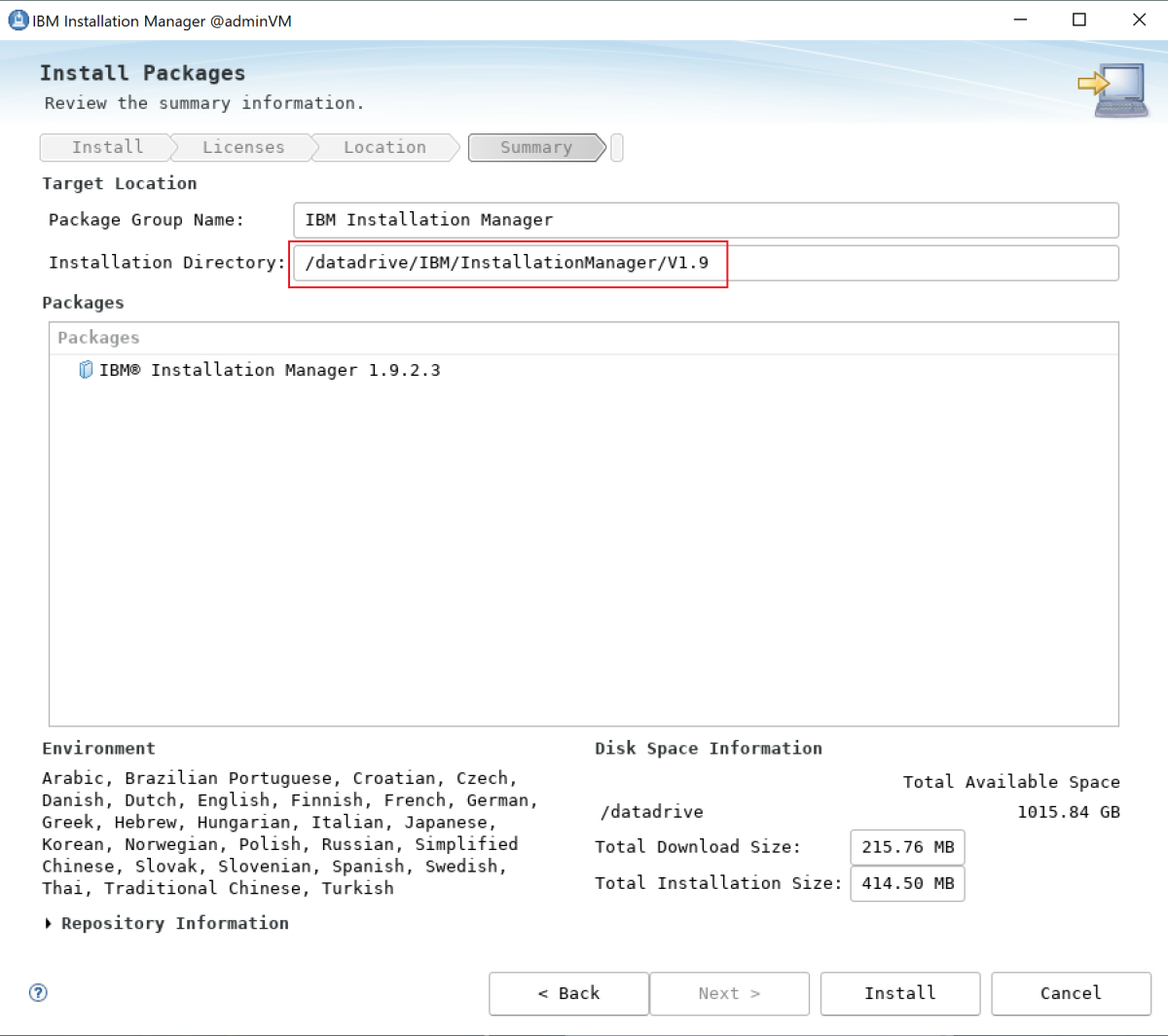

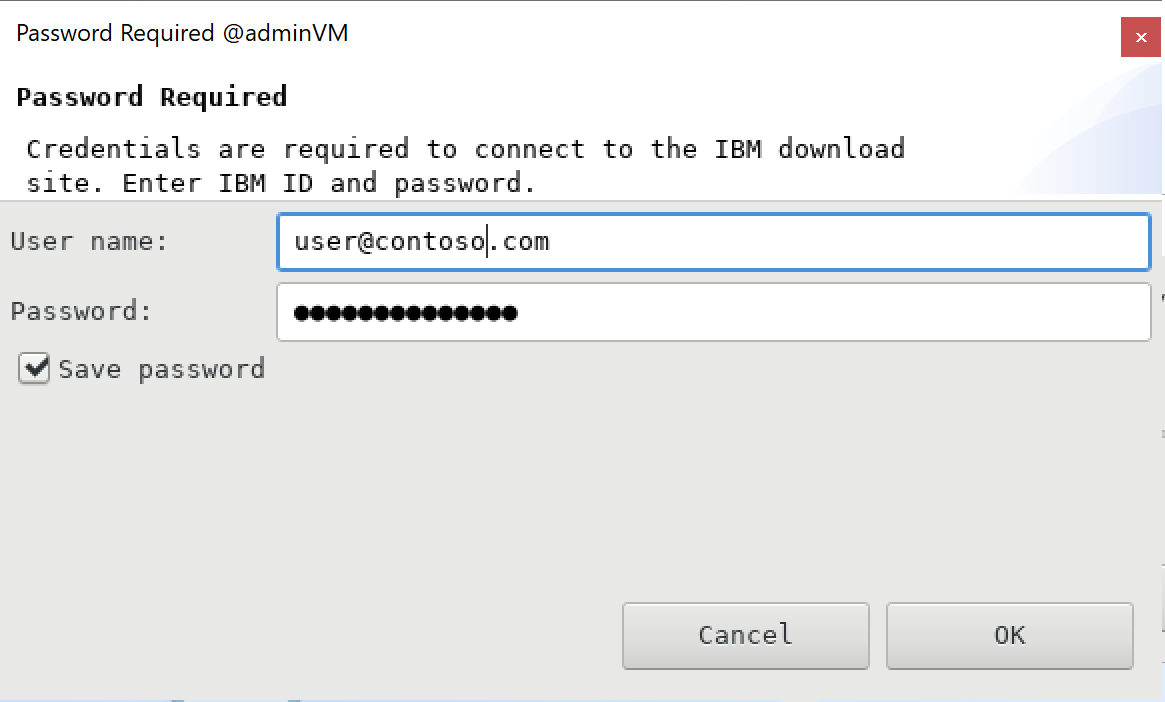

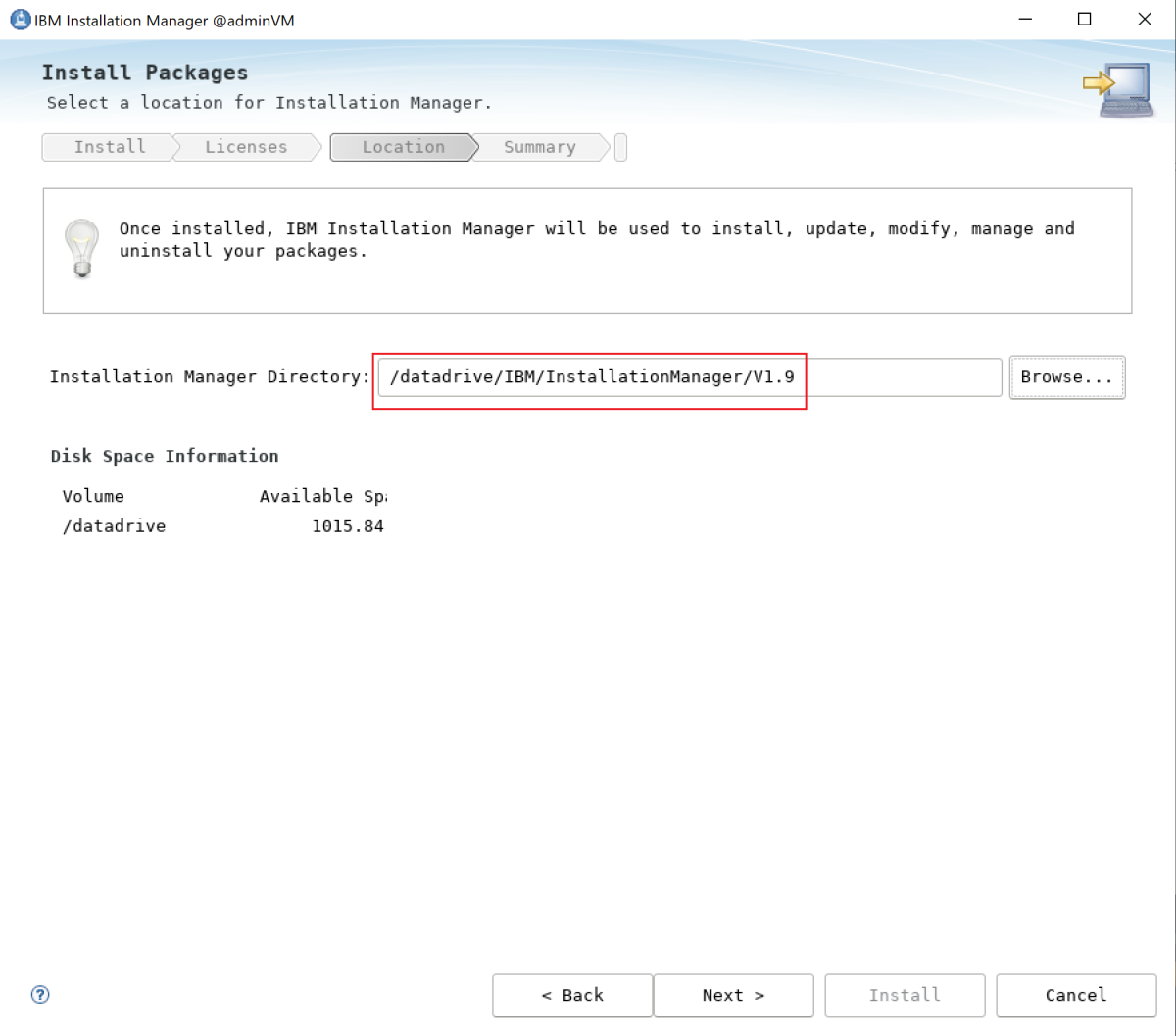

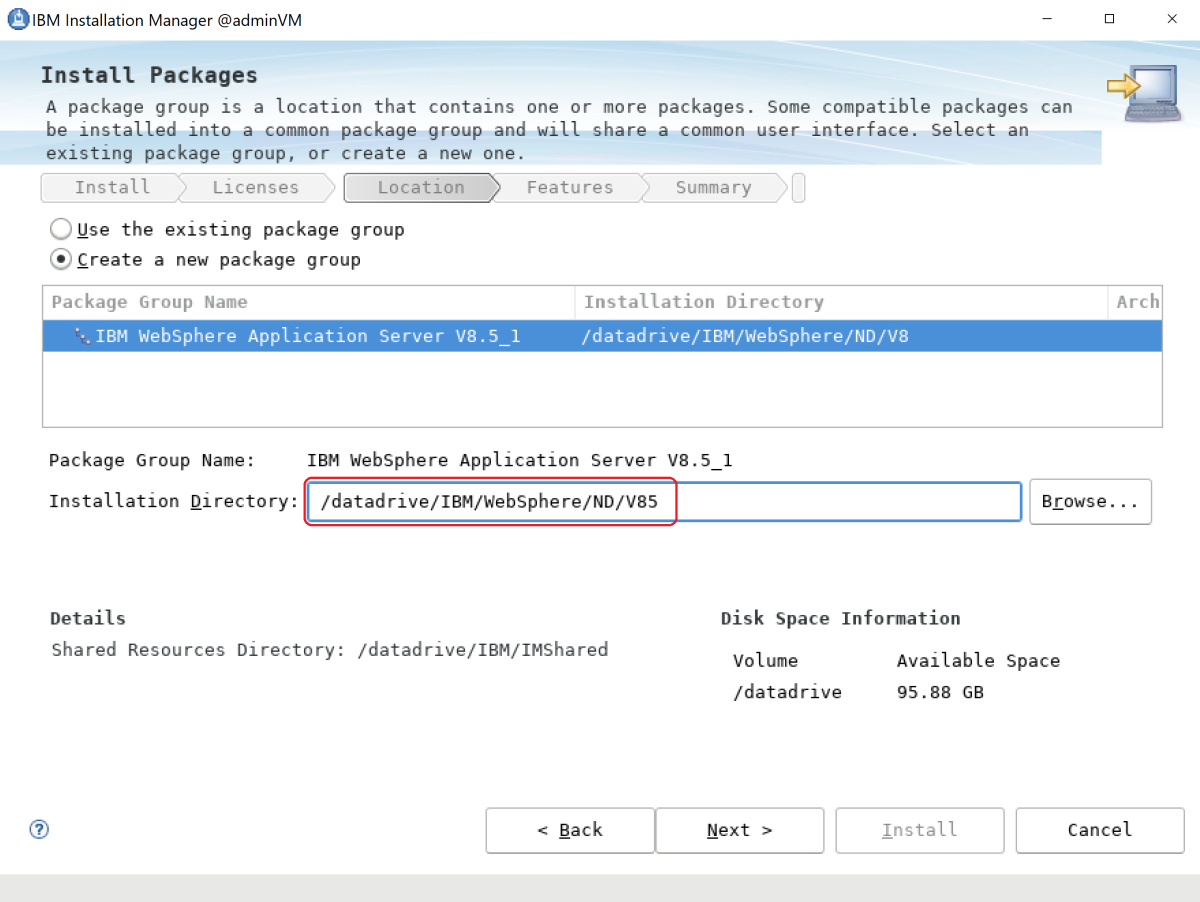

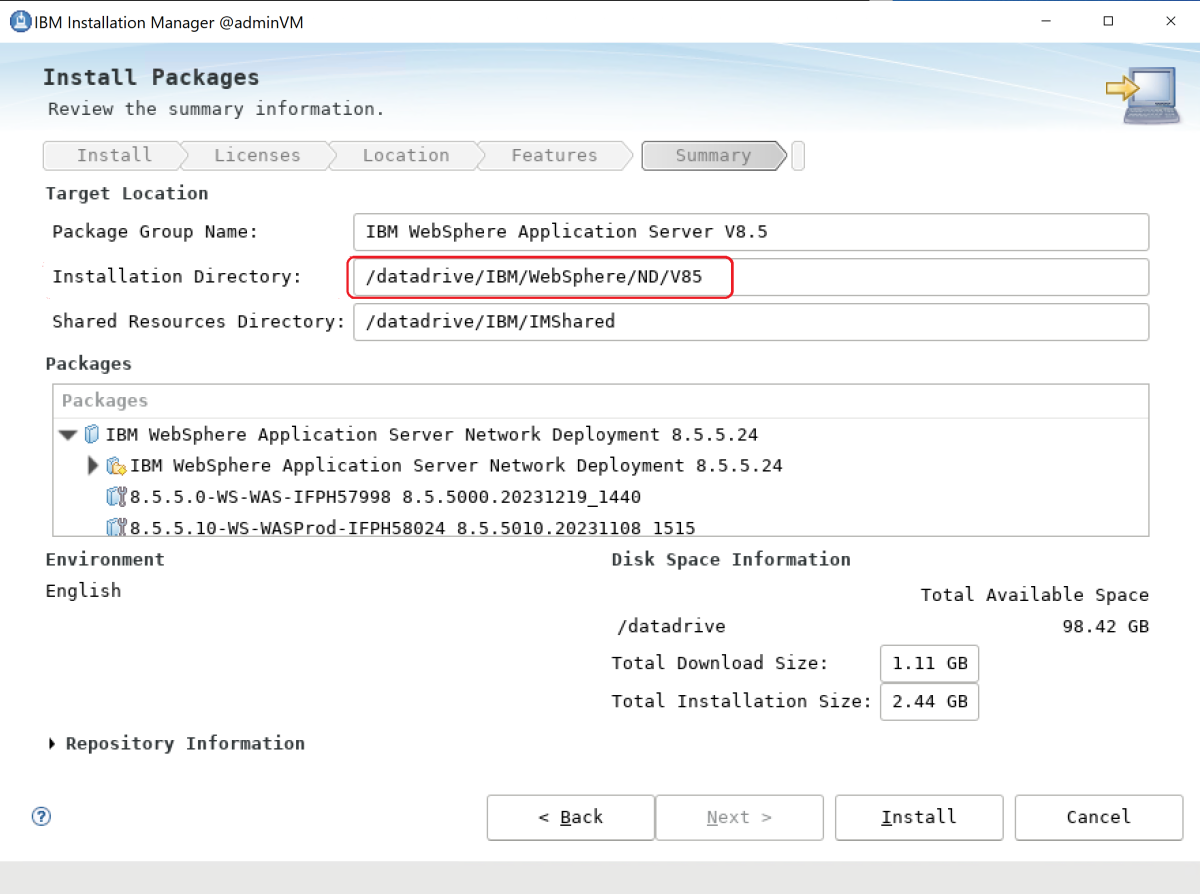

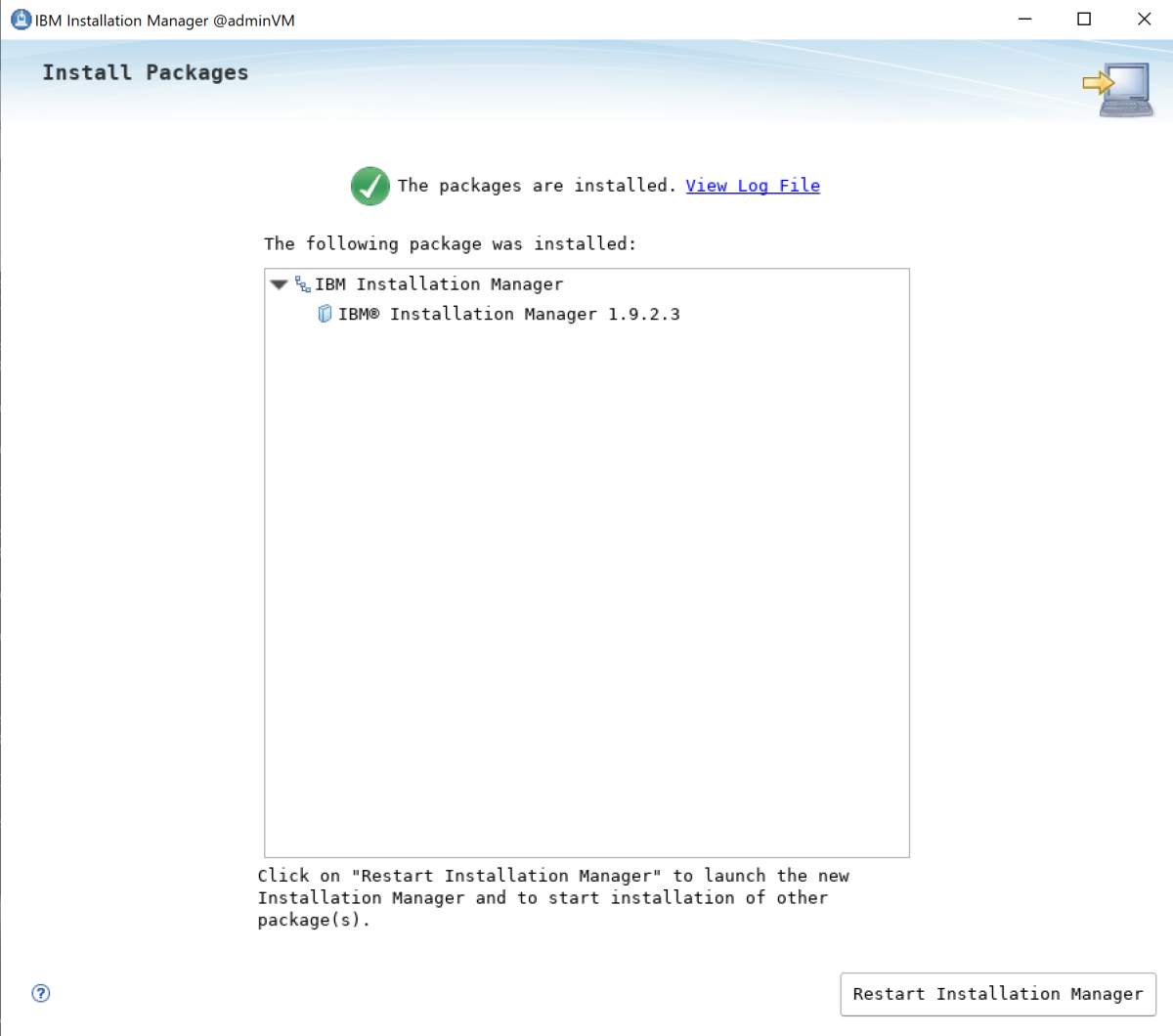

安装传统 WebSphere 应用程序服务器网络部署

使用基础映像时,WebSphere 应用程序服务器网络部署已安装在目录 /datadrive/IBM/WebSphere/ND/V9 中。

为托管服务器创建计算机

你安装了运行部署管理器的 adminVMWebSphere 应用程序服务器网络部署。 你仍然需要准备计算机来运行这两个托管服务器。 接下来,从磁盘adminVM创建快照,并为托管的分机mspVM1mspVM2准备计算机。

本部分介绍使用 快照 adminVM准备计算机的方法。 返回到登录到 Azure CLI 的终端,然后使用以下步骤。 此终端不是 Windows 跳转盒。

  1. 使用以下命令停止 adminVM

    # export RESOURCE_GROUP_NAME=abc1110rg
    az vm stop --resource-group $RESOURCE_GROUP_NAME --name adminVM

  2. 使用 az 快照 create 获取 OS 磁盘的快照adminVM

    export ADMIN_OS_DISK_ID=$(az vm show \
        --resource-group $RESOURCE_GROUP_NAME \
        --name adminVM \
        --query storageProfile.osDisk.managedDisk.id \
        --output tsv)
    az snapshot create \
        --resource-group $RESOURCE_GROUP_NAME \
        --name myAdminOSDiskSnapshot \
        --source $ADMIN_OS_DISK_ID

  3. 使用 az 快照 create 获取数据磁盘快照adminVM

    export ADMIN_DATA_DISK_ID=$(az vm show \
        --resource-group $RESOURCE_GROUP_NAME \
        --name adminVM \
        --query 'storageProfile.dataDisks[0].managedDisk.id' \
        --output tsv)
    az snapshot create \
        --resource-group $RESOURCE_GROUP_NAME \
        --name myAdminDataDiskSnapshot \
        --source $ADMIN_DATA_DISK_ID

  4. 使用以下命令查询稍后使用的快照 ID:

    # Get the snapshot ID.
    export OS_SNAPSHOT_ID=$(az snapshot show \
        --resource-group $RESOURCE_GROUP_NAME \
        --name myAdminOSDiskSnapshot \
        --query '[id]' \
        --output tsv)
    export DATA_SNAPSHOT_ID=$(az snapshot show \
        --resource-group $RESOURCE_GROUP_NAME \
        --name myAdminDataDiskSnapshot \
        --query '[id]' \
        --output tsv)


接下来,创建 mspVM1mspVM2

创建 mspVM1

使用以下步骤创建 mspVM1

  1. 使用 az disk create 创建 OS mspVM1 磁盘:

    # Create a new managed disk by using the OS snapshot ID.
    # Note that the managed disk is created in the same location as the snapshot.
    az disk create \
        --resource-group $RESOURCE_GROUP_NAME \
        --name mspVM1_OsDisk_1 \
        --source $OS_SNAPSHOT_ID

  2. 通过附加 OS 磁盘mspVM1_OsDisk_1,使用以下命令创建 mspVM1 VM:

    # Get the resource ID of the managed disk.
    export MSPVM1_OS_DISK_ID=$(az disk show \
        --resource-group $RESOURCE_GROUP_NAME \
        --name mspVM1_OsDisk_1 \
        --query '[id]' \
        --output tsv)

    # Create the VM by attaching the existing managed disk as an OS.
    az vm create \
        --resource-group $RESOURCE_GROUP_NAME \
        --name mspVM1 \
        --attach-os-disk $MSPVM1_OS_DISK_ID \
        --plan-publisher ibm-usa-ny-armonk-hq-6275750-ibmcloud-aiops \
        --plan-product 2023-03-27-twas-cluster-base-image \
        --plan-name 2023-03-27-twas-cluster-base-image \
        --os-type linux \
        --availability-set myAvailabilitySet \
        --public-ip-address "" \
        --nsg ""

    # Create the VM by attaching the existing managed disk as an OS.
    # For `public-ip-address` and `nsg`, be sure to wrap the value "" in '' in PowerShell.
    az vm create `
        --resource-group $Env:RESOURCE_GROUP_NAME `
        --name mspVM1 `
        --attach-os-disk $Env:MSPVM1_OS_DISK_ID `
        --plan-publisher ibm-usa-ny-armonk-hq-6275750-ibmcloud-aiops `
        --plan-product 2023-03-27-twas-cluster-base-image `
        --plan-name 2023-03-27-twas-cluster-base-image `
        --os-type linux `
        --availability-set myAvailabilitySet `
        --public-ip-address '""' `
        --nsg '""'

  3. 从数据磁盘创建托管磁盘快照并将其mspVM1附加到:

    az disk create \
        --resource-group $RESOURCE_GROUP_NAME \
        --name mspVM1_Data_Disk_1 \
        --source $DATA_SNAPSHOT_ID

    export MSPVM1_DATA_DISK_ID=$(az disk show \
        --resource-group $RESOURCE_GROUP_NAME \
        --name mspVM1_Data_Disk_1 \
        --query '[id]' \
        --output tsv)

    az vm disk attach \
        --resource-group $RESOURCE_GROUP_NAME \
        --vm-name mspVM1 \
        --name $MSPVM1_DATA_DISK_ID

  4. 使用 WAS 创建 mspVM1 。 由于从磁盘快照adminVM创建了 VM,因此这两个 VM 具有相同的主机名。 使用 az vm run-command 调用 将主机名更改为值 mspVM1

    az vm run-command invoke \
        --resource-group $RESOURCE_GROUP_NAME \
        --name mspVM1 \
        --command-id RunShellScript \
        --scripts "sudo hostnamectl set-hostname mspVM1"


    命令成功完成后,将得到类似于以下示例的输出:

    {
        "value": [
            {
            "code": "ProvisioningState/succeeded",
            "displayStatus": "Provisioning succeeded",
            "level": "Info",
            "message": "Enable succeeded: \n[stdout]\n\n[stderr]\n",
            "time": null
            }
        ]
    }


创建 mspVM2

使用以下步骤创建 mspVM2

  1. 使用 az disk create 创建 OS mspVM2 磁盘:

    # Create a new managed disk by using the OS snapshot ID.
    # Note that the managed disk is created in the same location as the snapshot.
    az disk create \
        --resource-group $RESOURCE_GROUP_NAME \
        --name mspVM2_OsDisk_1 \
        --source $OS_SNAPSHOT_ID

  2. 通过附加 OS 磁盘mspVM2_OsDisk_1,使用以下命令创建 mspVM2 VM:

    # Get the resource ID of the managed disk.
    export MSPVM2_OS_DISK_ID=$(az disk show \
        --resource-group $RESOURCE_GROUP_NAME \
        --name mspVM2_OsDisk_1 \
        --query '[id]' \
        --output tsv)

    # Create the VM by attaching the existing managed disk as an OS.
    az vm create \
        --resource-group $RESOURCE_GROUP_NAME \
        --name mspVM2 \
        --attach-os-disk $MSPVM2_OS_DISK_ID \
        --plan-publisher ibm-usa-ny-armonk-hq-6275750-ibmcloud-aiops \
        --plan-product 2023-03-27-twas-cluster-base-image \
        --plan-name 2023-03-27-twas-cluster-base-image \
        --os-type linux \
        --availability-set myAvailabilitySet \
        --public-ip-address "" \
        --nsg ""

  3. 从数据快照创建托管磁盘并将其附加到mspVM2

    az disk create \
        --resource-group $RESOURCE_GROUP_NAME \
        --name mspVM2_Data_Disk_1 \
        --source $DATA_SNAPSHOT_ID

    export MSPVM2_DATA_DISK_ID=$(az disk show \
        --resource-group $RESOURCE_GROUP_NAME \
        --name mspVM2_Data_Disk_1 \
        --query '[id]' \
        --output tsv)

    az vm disk attach \
        --resource-group $RESOURCE_GROUP_NAME \
        --vm-name mspVM2 \
        --name $MSPVM2_DATA_DISK_ID

  4. 使用 WAS 创建 mspVM2 。 由于从磁盘快照adminVM创建了 VM,因此这两个 VM 具有相同的主机名。 使用 az vm run-command 调用 将主机名更改为值 mspVM2

    az vm run-command invoke \
        --resource-group $RESOURCE_GROUP_NAME \
        --name mspVM2 \
        --command-id RunShellScript \
        --scripts "sudo hostnamectl set-hostname mspVM2"


    命令成功完成后,将得到类似于以下示例的输出:

    {
        "value": [
            {
            "code": "ProvisioningState/succeeded",
            "displayStatus": "Provisioning succeeded",
            "level": "Info",
            "message": "Enable succeeded: \n[stdout]\n\n[stderr]\n",
            "time": null
            }
        ]
    }


请确保已完成上述两者 mspVM1 的步骤和 mspVM2。 然后,使用以下步骤完成计算机准备:

  1. 使用 az vm start 命令启动adminVM,如以下示例所示:

    az vm start --resource-group $RESOURCE_GROUP_NAME --name adminVM

  2. 使用以下命令获取并显示专用 IP 地址,稍后部分将用到这些地址:

    export ADMINVM_NIC_ID=$(az vm show \
        --resource-group $RESOURCE_GROUP_NAME \
        --name adminVM \
        --query networkProfile.networkInterfaces'[0]'.id \
        --output tsv)
    export ADMINVM_IP=$(az network nic show \
        --ids $ADMINVM_NIC_ID \
        --query ipConfigurations'[0]'.privateIPAddress \
        --output tsv)
    export MSPVM1_NIC_ID=$(az vm show \
        --resource-group $RESOURCE_GROUP_NAME \
        --name mspVM1 \
        --query networkProfile.networkInterfaces'[0]'.id \
        --output tsv)
    export MSPVM1_IP=$(az network nic show \
        --ids $MSPVM1_NIC_ID \
        --query ipConfigurations'[0]'.privateIPAddress \
        --output tsv)
    export MSPVM2_NIC_ID=$(az vm show \
        --resource-group $RESOURCE_GROUP_NAME \
        --name mspVM2 \
        --query networkProfile.networkInterfaces'[0]'.id \
        --output tsv)
    export MSPVM2_IP=$(az network nic show \
        --ids $MSPVM2_NIC_ID \
        --query ipConfigurations'[0]'.privateIPAddress \
        --output tsv)
    echo "Private IP of adminVM: $ADMINVM_IP"
    echo "Private IP of mspVM1: $MSPVM1_IP"
    echo "Private IP of mspVM2: $MSPVM2_IP"


现在,所有三台计算机都已准备就绪。 接下来,配置 WAS 群集。

创建 WAS 配置文件和群集

本部分介绍如何创建和配置 WAS 群集。 在创建 WAS 配置文件和群集方面,9.x 系列和 8.5.x 系列之间没有显著差异。 本部分中的所有屏幕截图都显示 V9 作为基础。

配置部署管理器配置文件

在本部分中,你将使用 X 服务器 myWindowsVM 为部署管理器创建管理配置文件,以使用配置文件管理工具管理部署管理器单元中的服务器。 有关配置文件的详细信息,请参阅 配置文件概念。 有关创建部署管理器配置文件的详细信息,请参阅 使用部署管理器创建管理配置文件。

使用以下步骤创建和配置管理配置文件:

  1. 确保你仍在 Windows 计算机上。 如果没有,请使用以下命令远程连接到 myWindowsVM,然后从命令提示符连接到 adminVM

    set ADMINVM_IP="192.168.0.4"
    ssh azureuser@%ADMINVM_IP%

  2. 使用以下命令成为 root 用户并设置 DISPLAY 变量:

    sudo su -

    export DISPLAY=<my-windows-vm-private-ip>:0.0
    # export DISPLAY=192.168.0.5:0.0

  3. 使用以下命令启动配置文件管理工具:

    cd /datadrive/IBM/WebSphere/ND/V9/bin/ProfileManagement
    ./pmt.sh

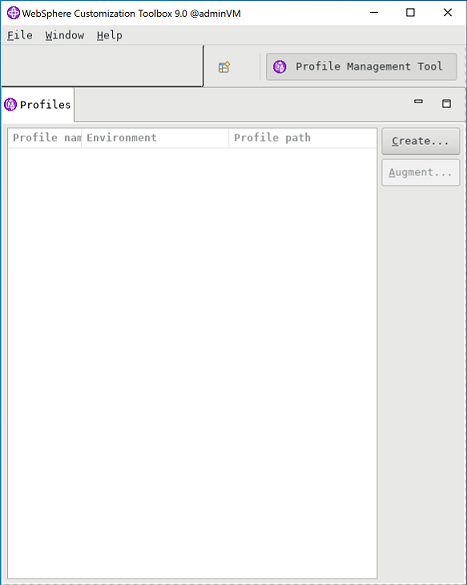

  4. 一段时间后,将显示配置文件管理工具。 如果未看到用户界面,检查命令提示符后面。 选择创建

    Screenshot of the IBM Profile Management Tool.

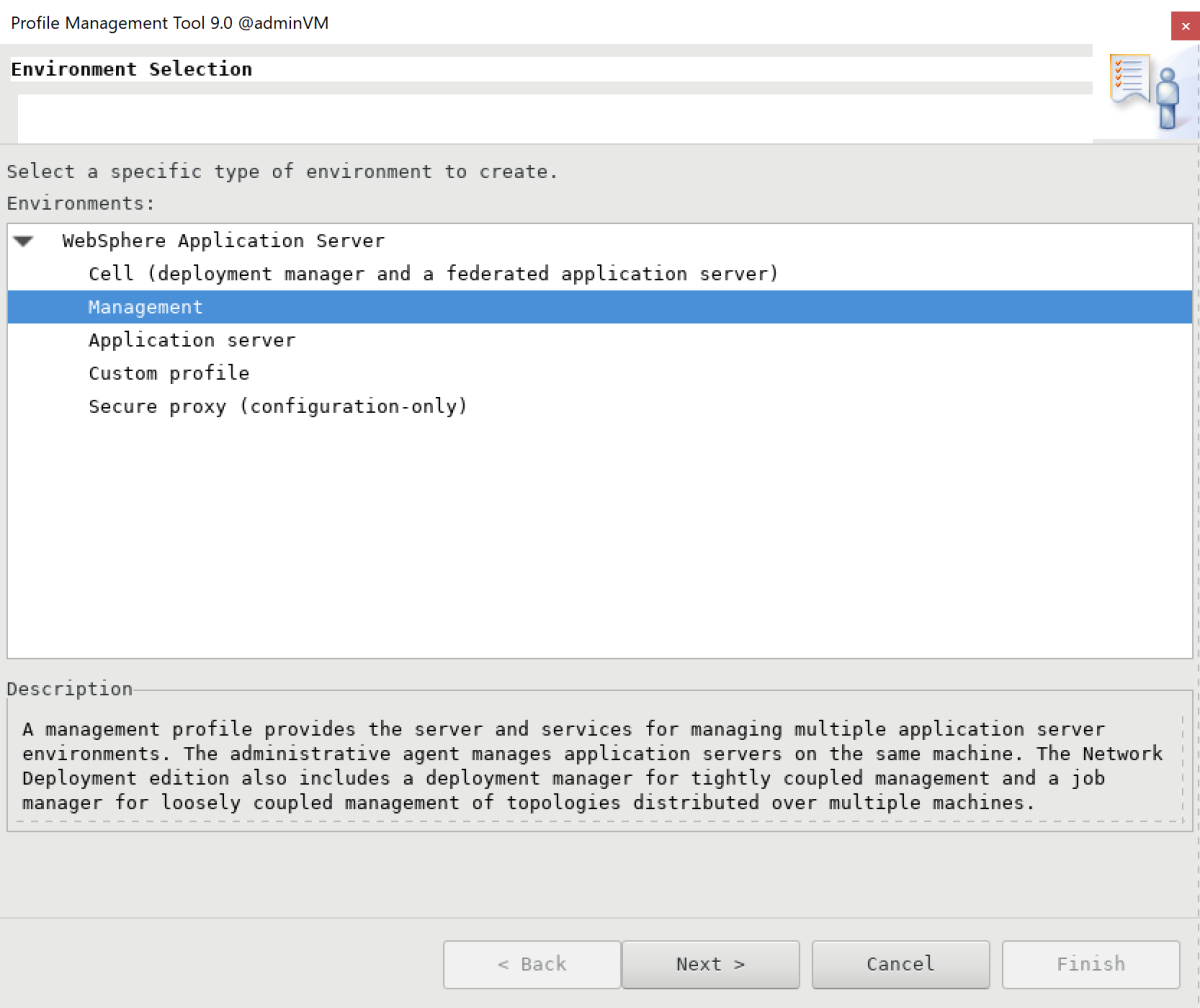

  5. “环境选择”窗格中,选择“管理,然后选择“下一步”。

    Screenshot of the Environment Selection pane in the IBM Profile Management Tool.

  6. “服务器类型选择 ”窗格中,选择“ 部署管理器”,然后选择“ 下一步”。

    Screenshot of the Server Type Selection pane in the IBM Profile Management Tool.

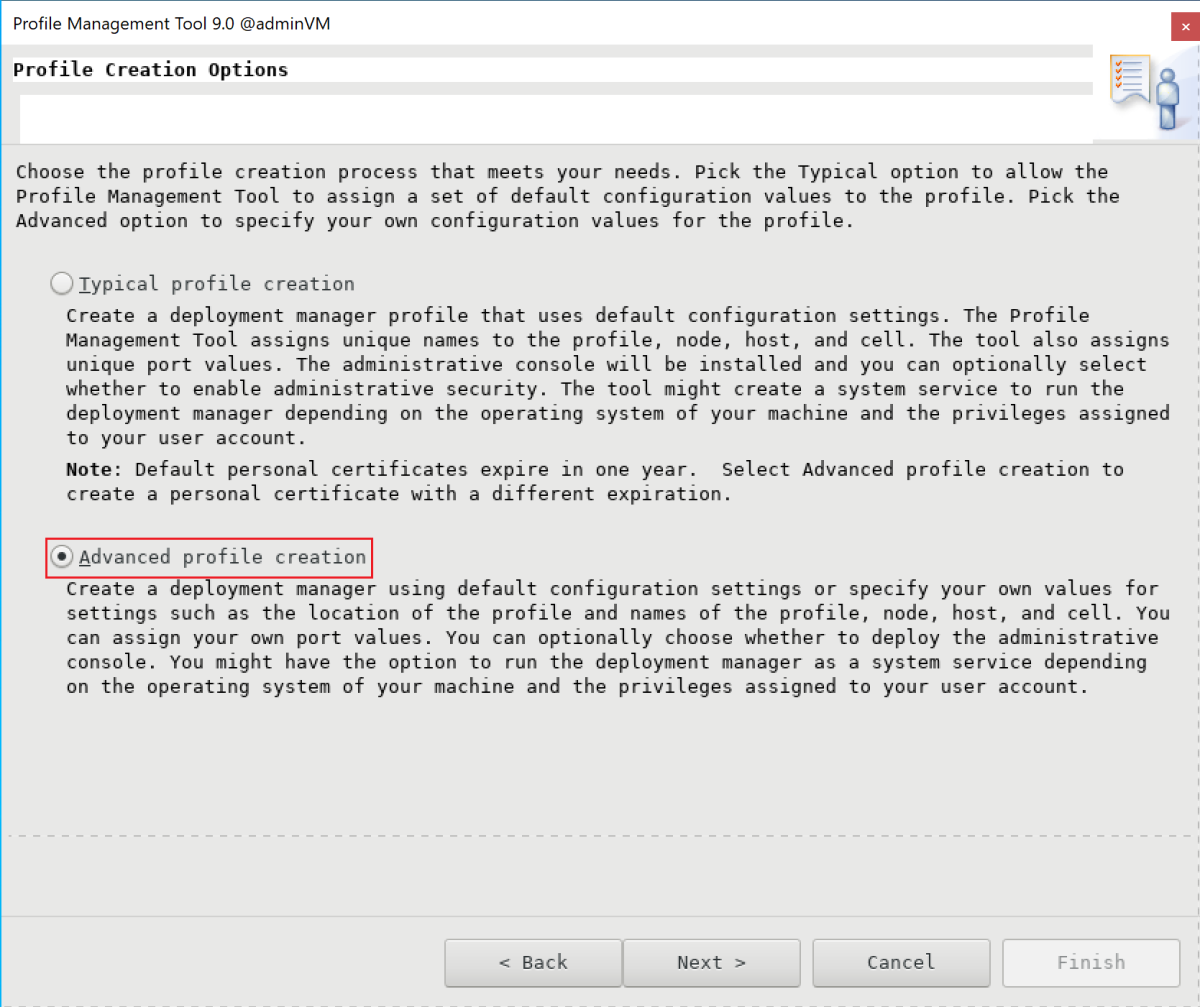

  7. “配置文件创建选项 ”窗格中,选择“ 高级配置文件创建”,然后选择“ 下一步”。

    Screenshot of the Profile Creation Options pane in the IBM Profile Management Tool.

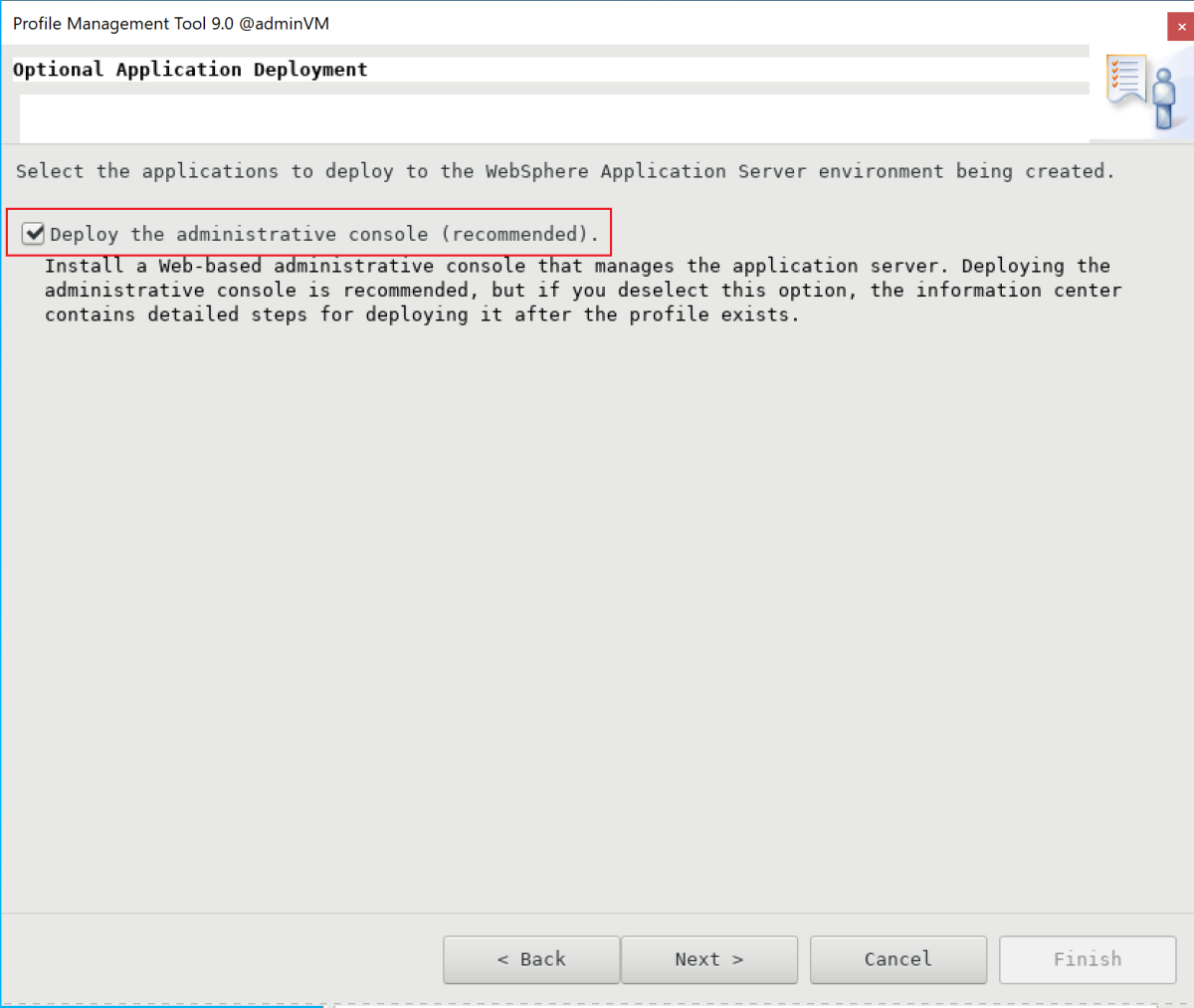

  8. “可选应用程序部署 ”窗格中,确保 已选择“部署管理控制台”, 然后选择“ 下一步”。

    Screenshot of the Optional Application Deployment pane in the IBM Profile Management Tool.

  9. “配置文件名称和位置 ”窗格中,输入配置文件名称和位置。 在此示例中,配置文件名称为 Dmgr01. 位置取决于 WAS 版本:

    • 在 WAS V9 中,位置为 /datadrive/IBM/WebSphere/ND/V9/profiles/Dmgr01
    • 在 WAS V8.5 中,位置为 /datadrive/IBM/WebSphere/ND/V85/profiles/Dmgr01

    完成后,选择下一步

    Screenshot of the Profile Name and Location pane in the IBM Profile Management Tool.

  10. “节点、主机和单元格名称 ”窗格中,输入节点名称、主机名和单元格名称。 主机是专用 IP 地址 adminVM。 在此示例中,节点名称为 adminvmCellManager01,主机值为 192.168.0.4,单元格名称为 adminvmCell01。 完成后,选择下一步

    Screenshot of the Node, Host, and Cell Names pane in the IBM Profile Management Tool.

  11. “管理员安全”窗格中,输入管理员用户名和密码。 在此示例中,用户名为 websphere,密码为 Secret123456。 记下用户名和密码,以便你可以使用它们登录到 IBM 控制台。 完成后,选择下一步

    Screenshot of the Administrative Security pane in the IBM Profile Management Tool.

  12. 对于安全证书(第 1 部分),请输入证书(如果有)。 此示例使用默认自签名证书。 然后,选择“下一步”。

  13. 对于安全证书(第 2 部分),请输入证书(如果有)。 此示例使用默认自签名证书。 然后,选择“下一步”。

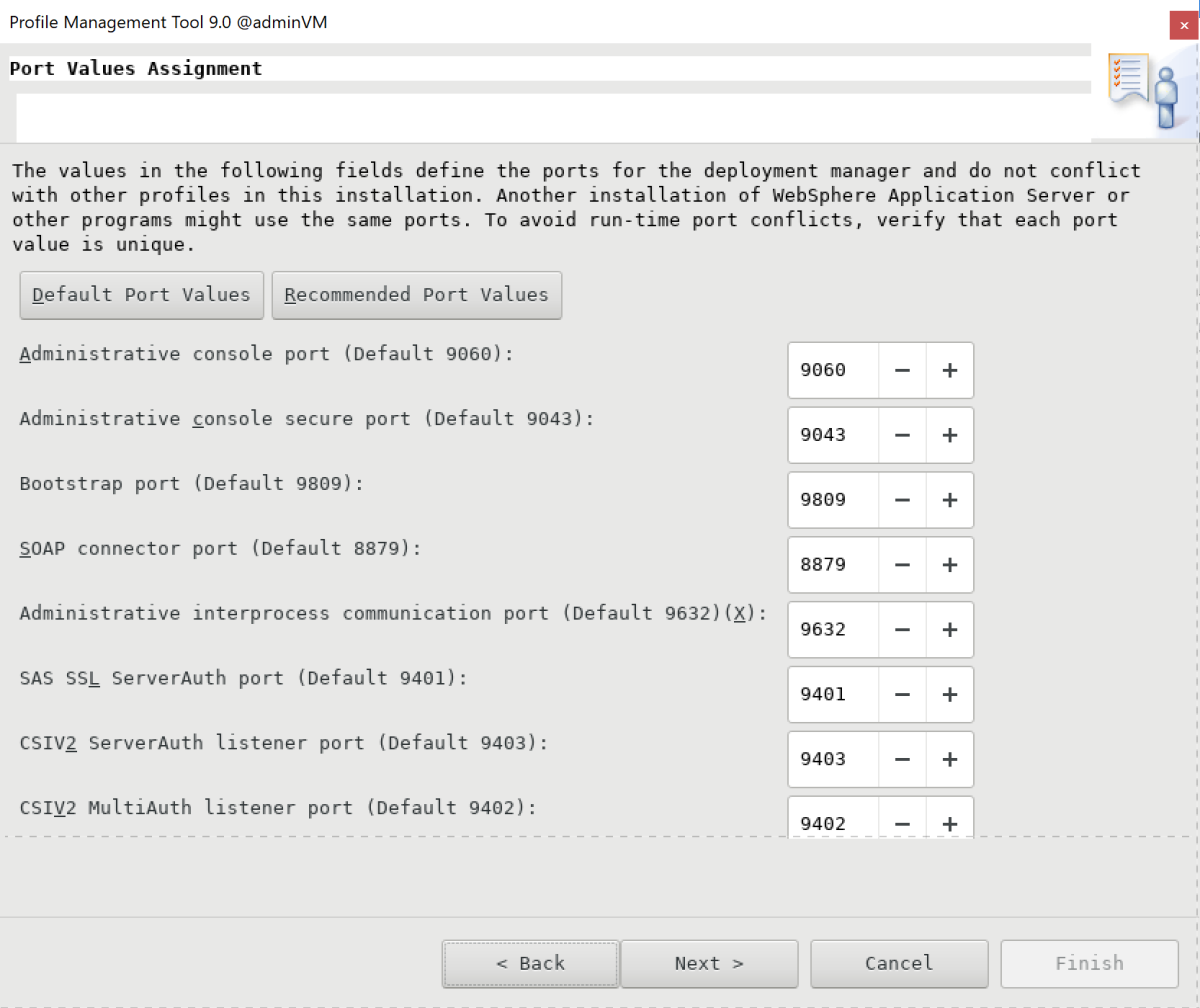

  14. “端口值分配 ”窗格中,保留默认端口,然后选择“ 下一步”。

    Screenshot of the Port Values Assignment pane of the IBM Profile Management Tool.

  15. “Linux 服务定义 ”窗格中,不要选择“ 以 Linux 服务的形式运行部署管理器进程”。 稍后,将创建 Linux 服务。 选择下一步

  16. “配置文件创建摘要 ”窗格中,确保信息正确,然后选择“ 创建”。

    Screenshot of the Profile Creation Summary pane of the IBM Profile Management Tool.

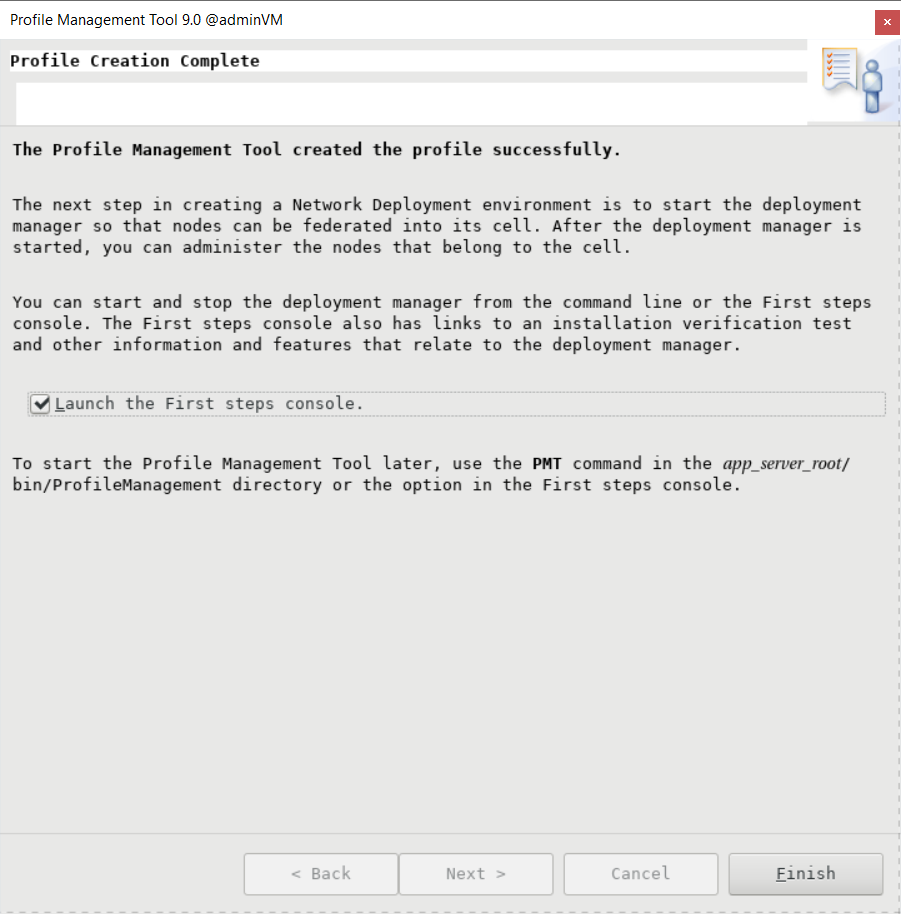

  17. 完成配置文件创建需要一段时间。 出现“配置文件创建完成”窗格时,选择“启动第一步”控制台。 然后选择“完成”。

    Screenshot of the Profile Creation Complete pane of the IBM Profile Management Tool.

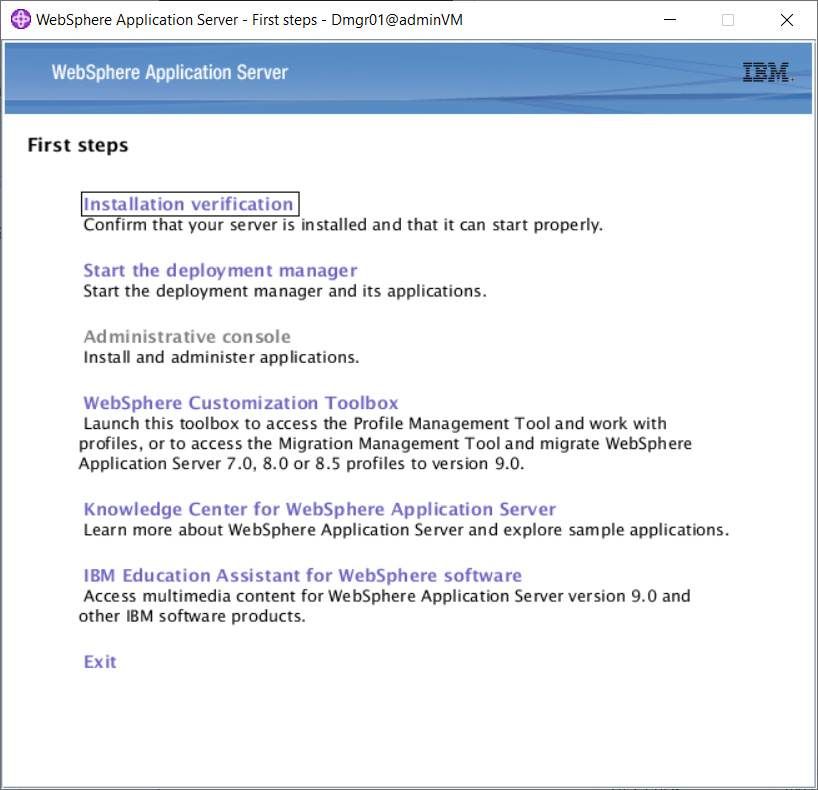

  18. 此时会显示“第一步”控制台。 选择“ 安装验证”。

    Screenshot of the First steps console of the IBM Profile Management Tool.

  19. 验证过程随即启动,并显示类似于以下示例的输出。 如果存在错误,则必须在继续操作之前解决这些问题。

    Screenshot of First steps console output for the IBM Profile Management Tool.

  20. 部署管理器进程开始。 可以通过关闭输出窗格并选择控制台中的退出来关闭“第一步”控制台。

    你已完成配置文件创建。 可以关闭 WebSphere 自定义工具箱。

  21. 若要访问 IBM 控制台,请使用以下命令打开防火墙端口:

    firewall-cmd --zone=public --add-port=9060/tcp --permanent
    firewall-cmd --zone=public --add-port=9043/tcp --permanent
    firewall-cmd --zone=public --add-port=9809/tcp --permanent
    firewall-cmd --zone=public --add-port=7277/tcp --permanent
    firewall-cmd --zone=public --add-port=9402/tcp --permanent
    firewall-cmd --zone=public --add-port=9403/tcp --permanent
    firewall-cmd --zone=public --add-port=9352/tcp --permanent
    firewall-cmd --zone=public --add-port=9632/tcp --permanent
    firewall-cmd --zone=public --add-port=9100/tcp --permanent
    firewall-cmd --zone=public --add-port=9401/tcp --permanent
    firewall-cmd --zone=public --add-port=8879/tcp --permanent
    firewall-cmd --zone=public --add-port=5555/tcp --permanent
    firewall-cmd --zone=public --add-port=7060/tcp --permanent
    firewall-cmd --zone=public --add-port=11005/udp --permanent
    firewall-cmd --zone=public --add-port=11006/tcp --permanent
    firewall-cmd --zone=public --add-port=9420/tcp --permanent

    firewall-cmd --reload

  22. 若要在启动时自动启动部署管理器,请为该过程创建 Linux 服务。 运行以下命令以创建 Linux 服务:

    export PROFILE_PATH=/datadrive/IBM/WebSphere/ND/V9/profiles/Dmgr01

    # Configure SELinux so systemctl has access on server start/stop script files.
    semanage fcontext -a -t bin_t "${PROFILE_PATH}/bin(/.*)?"
    restorecon -r -v ${PROFILE_PATH}/bin

    # Add service.
    ${PROFILE_PATH}/bin/wasservice.sh -add adminvmCellManager01 -servername dmgr -profilePath ${PROFILE_PATH}

  23. 确认显示以下输出:

    CWSFU0013I: Service [adminvmCellManager01] added successfully.


    如果未显示输出,请在继续操作之前进行故障排除并解决问题。

部署管理器正在运行 adminVM。 在跳转盒 Windows VM 中,可以访问 URL http://<admin-vm-private-ip>:9060/ibm/console/上的 IBM 控制台。

配置自定义配置文件

在本部分中,你将使用 X 服务器 myWindowsVM 为托管服务器 mspVM1 创建自定义配置文件, mspVM2.

确保你仍在 Windows 计算机上。 如果没有,请远程连接到 myWindowsVM

配置 mspVM1 的自定义配置文件

使用以下步骤为以下项配置自定义配置文件 mspVM1

  1. 使用以下命令从命令提示符连接到 mspVM1

    set MSPVM1VM_IP="192.168.0.6"
    ssh azureuser@%MSPVM1VM_IP%

  2. 使用以下命令成为 root 用户并设置 DISPLAY 变量:

    sudo su -

    export DISPLAY=<my-windows-vm-private-ip>:0.0
    # export DISPLAY=192.168.0.5:0.0

  3. 若要访问部署管理器 adminVM,请使用以下命令打开防火墙端口:

    firewall-cmd --zone=public --add-port=9080/tcp --permanent
    firewall-cmd --zone=public --add-port=9443/tcp --permanent
    firewall-cmd --zone=public --add-port=2809/tcp --permanent
    firewall-cmd --zone=public --add-port=9405/tcp --permanent
    firewall-cmd --zone=public --add-port=9406/tcp --permanent
    firewall-cmd --zone=public --add-port=9353/tcp --permanent
    firewall-cmd --zone=public --add-port=9633/tcp --permanent
    firewall-cmd --zone=public --add-port=5558/tcp --permanent
    firewall-cmd --zone=public --add-port=5578/tcp --permanent
    firewall-cmd --zone=public --add-port=9100/tcp --permanent
    firewall-cmd --zone=public --add-port=9404/tcp --permanent
    firewall-cmd --zone=public --add-port=7276/tcp --permanent
    firewall-cmd --zone=public --add-port=7286/tcp --permanent
    firewall-cmd --zone=public --add-port=5060/tcp --permanent
    firewall-cmd --zone=public --add-port=5061/tcp --permanent
    firewall-cmd --zone=public --add-port=8880/tcp --permanent
    firewall-cmd --zone=public --add-port=11003/udp --permanent
    firewall-cmd --zone=public --add-port=11004/tcp --permanent
    firewall-cmd --zone=public --add-port=2810/tcp --permanent
    firewall-cmd --zone=public --add-port=9201/tcp --permanent
    firewall-cmd --zone=public --add-port=9202/tcp --permanent
    firewall-cmd --zone=public --add-port=9354/tcp --permanent
    firewall-cmd --zone=public --add-port=9626/tcp --permanent
    firewall-cmd --zone=public --add-port=9629/tcp --permanent
    firewall-cmd --zone=public --add-port=7272/tcp --permanent
    firewall-cmd --zone=public --add-port=5001/tcp --permanent
    firewall-cmd --zone=public --add-port=5000/tcp --permanent
    firewall-cmd --zone=public --add-port=9900/tcp --permanent
    firewall-cmd --zone=public --add-port=9901/tcp --permanent
    firewall-cmd --zone=public --add-port=8878/tcp --permanent
    firewall-cmd --zone=public --add-port=7061/tcp --permanent
    firewall-cmd --zone=public --add-port=7062/tcp --permanent
    firewall-cmd --zone=public --add-port=11001/udp --permanent
    firewall-cmd --zone=public --add-port=11002/tcp --permanent
    firewall-cmd --zone=public --add-port=9809/tcp --permanent
    firewall-cmd --zone=public --add-port=9402/tcp --permanent
    firewall-cmd --zone=public --add-port=9403/tcp --permanent
    firewall-cmd --zone=public --add-port=9352/tcp --permanent
    firewall-cmd --zone=public --add-port=9632/tcp --permanent
    firewall-cmd --zone=public --add-port=9401/tcp --permanent
    firewall-cmd --zone=public --add-port=11005/udp --permanent
    firewall-cmd --zone=public --add-port=11006/tcp --permanent
    firewall-cmd --zone=public --add-port=8879/tcp --permanent
    firewall-cmd --zone=public --add-port=9060/tcp --permanent
    firewall-cmd --zone=public --add-port=9043/tcp --permanent

    firewall-cmd --reload

  4. 使用以下命令启动配置文件管理工具:

    cd /datadrive/IBM/WebSphere/ND/V9/bin/ProfileManagement
    ./pmt.sh

  5. 一段时间后,将显示配置文件管理工具。 如果未看到用户界面,请在继续操作之前进行故障排除并解决问题。 选择创建

  6. “环境选择 ”窗格中,选择“ 自定义配置文件”,然后选择“ 下一步”。

    Screenshot of the Environment Selection pane of the IBM Profile Management Tool.

  7. “配置文件创建选项 ”窗格中,选择“ 高级配置文件创建”,然后选择“ 下一步”。

    Screenshot of the Profile Creation Options pane of the IBM Profile Management Tool.

  8. “配置文件名称和位置 ”窗格中,输入配置文件名称和位置。 在此示例中,配置文件名称为 Custom01. 位置取决于 WAS 版本:

    • 在 WAS V9 中,位置为 /datadrive/IBM/WebSphere/ND/V9/profiles/Custom01
    • 在 WAS V8.5 中,位置为 /datadrive/IBM/WebSphere/ND/V85/profiles/Custom01

    完成后,选择下一步

    Screenshot of the Profile Name and Location pane of the IBM Profile Management Tool.

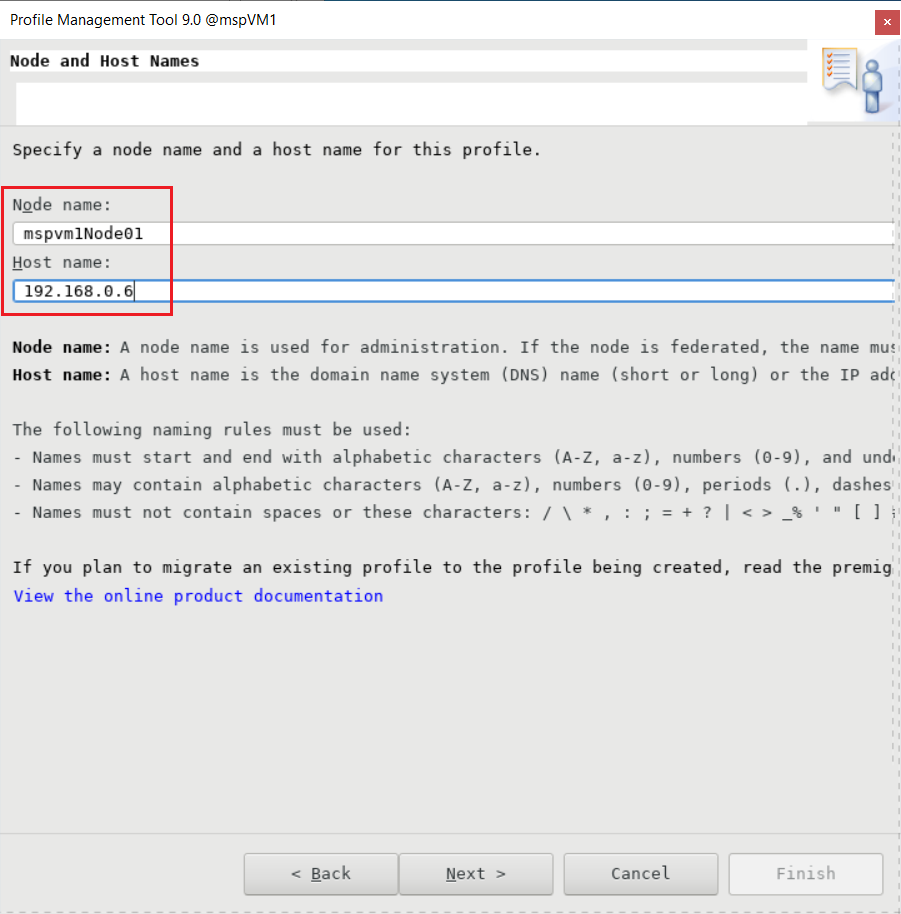

  9. “节点和主机名 ”窗格中,输入节点名称和主机。 主机的值是专用 IP 地址 mspVM1。 在此示例中,主机是192.168.0.6节点名称。mspvm1Node01 完成后,选择下一步

    Screenshot of the Node and Host Names pane of the IBM Profile Management Tool.

  10. “联合身份验证 ”窗格中,输入部署管理器的主机名和身份验证。 对于部署管理器主机名或 IP 地址,该值是此处的adminVM192.168.0.4专用 IP 地址。 对于 部署管理器身份验证,在此示例中,用户名为 websphere ,密码为 Secret123456。 完成后,选择下一步

    Screenshot of the Federation pane of the IBM Profile Management Tool.

  11. 对于安全证书(第 1 部分),请输入证书(如果有)。 此示例使用默认自签名证书。 然后,选择“下一步”。

  12. 对于安全证书(第 2 部分),请输入证书(如果有)。 此示例使用默认自签名证书。 然后,选择“下一步”。

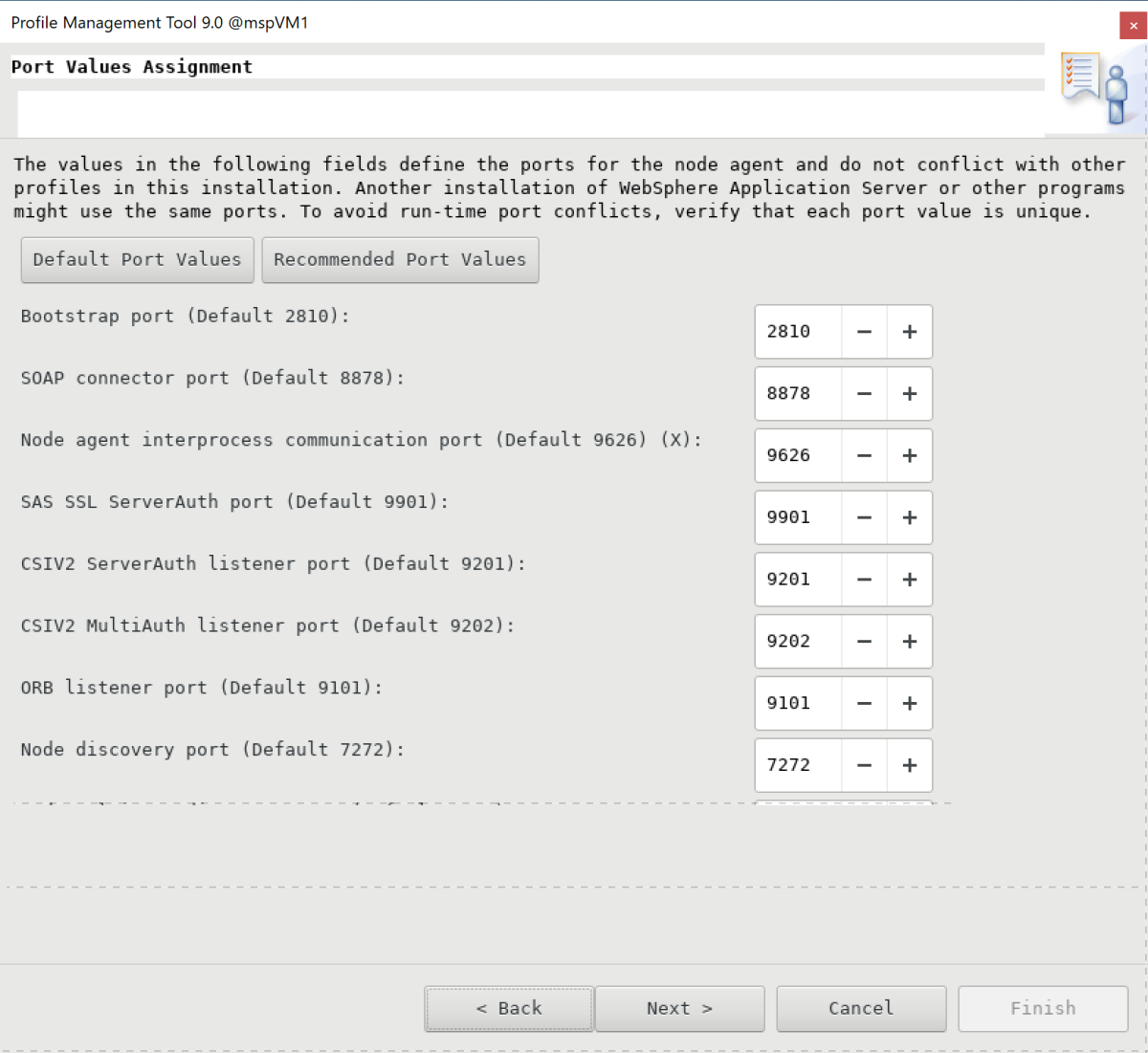

  13. “端口值分配 ”窗格中,保留默认端口,然后选择“ 下一步”。

    Screenshot of the Port Values Assignment pane in the IBM Profile Management Tool.

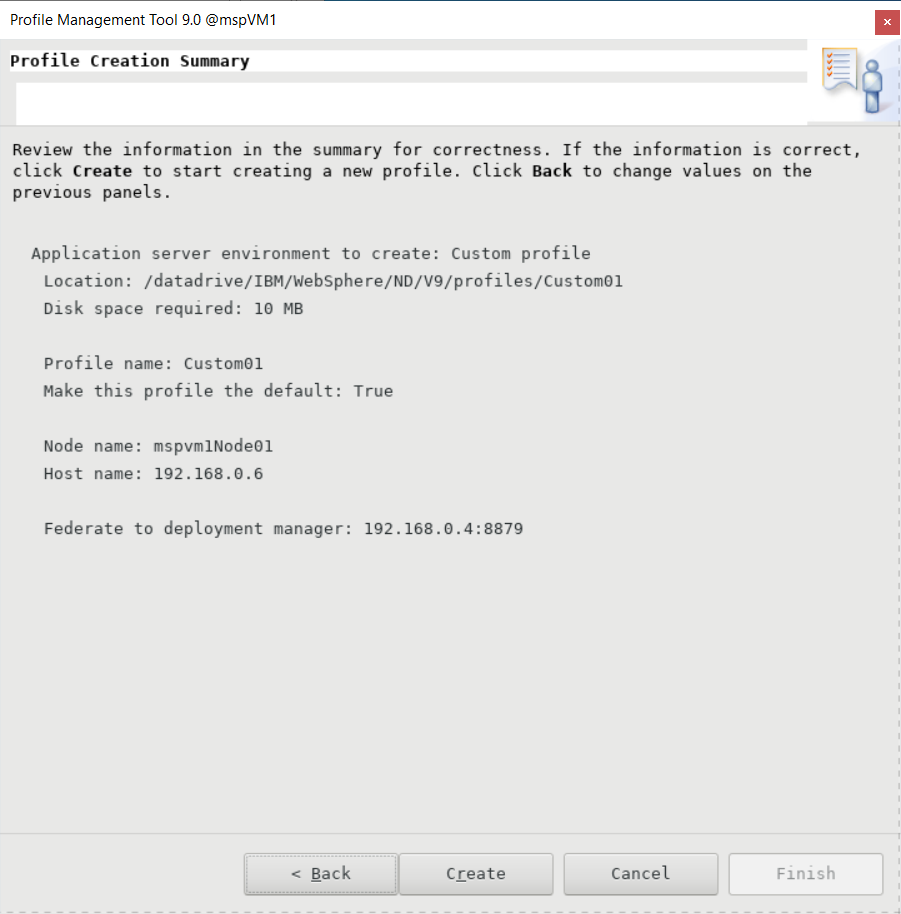

  14. “配置文件创建摘要 ”窗格中,确保信息正确,然后选择“ 创建”。

    Screenshot of the Profile Creation Summary pane in the IBM Profile Management Tool.

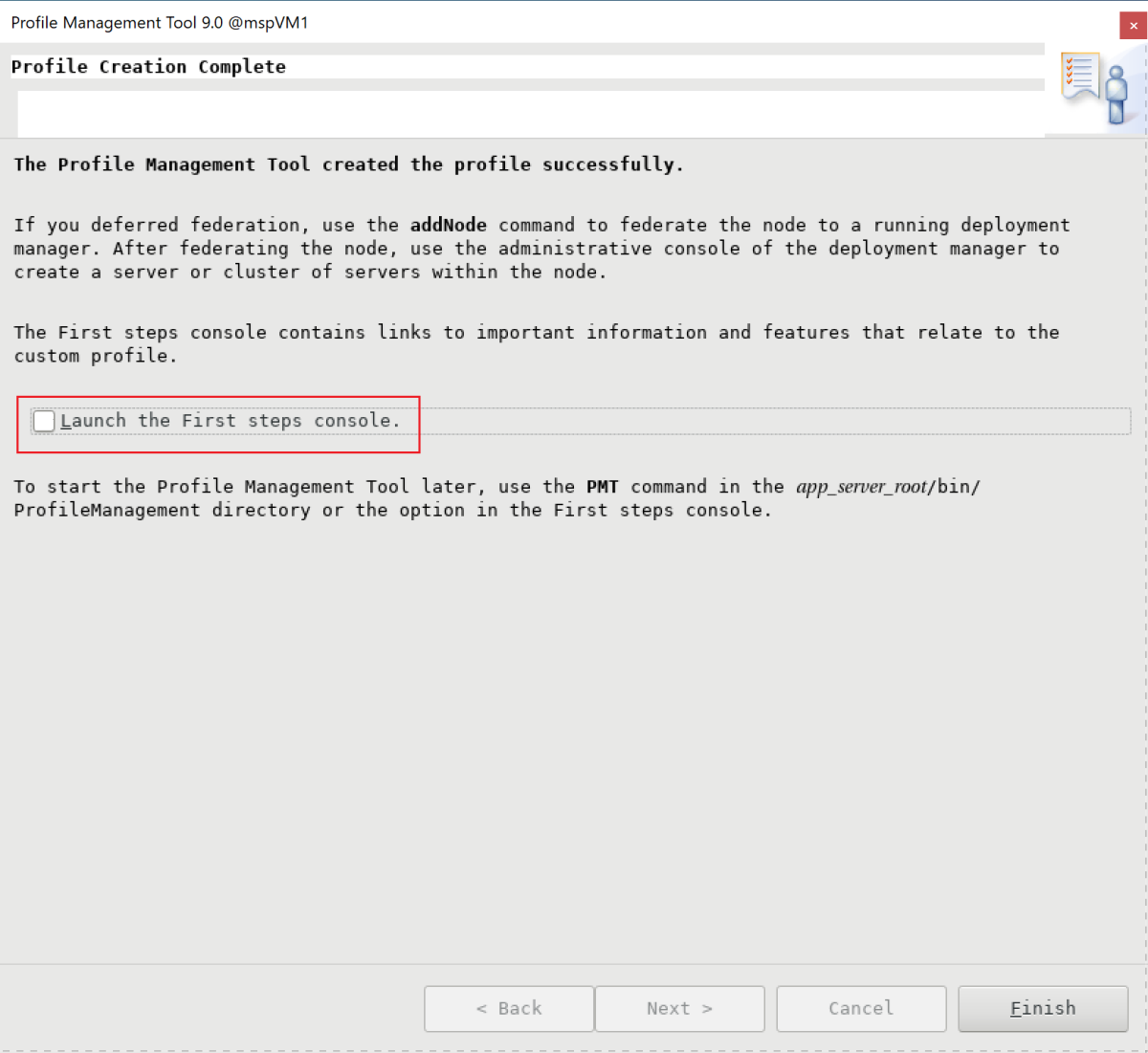

  15. 创建自定义配置文件需要一段时间。 在“配置文件创建完成”窗格中,清除“启动第一步”控制台检查框。 然后选择“完成以完成配置文件创建并关闭配置文件管理工具。

    Screenshot of the Profile Creation Complete pane in the IBM Profile Management Tool.

  16. 若要在启动时自动启动服务器,请为进程创建 Linux 服务。 以下命令创建一个要启动 nodeagent的 Linux 服务:

    export PROFILE_PATH=/datadrive/IBM/WebSphere/ND/V9/profiles/Custom01

    # Configure SELinux so systemctl has access on server start/stop script files.
    semanage fcontext -a -t bin_t "${PROFILE_PATH}/bin(/.*)?"
    restorecon -r -v ${PROFILE_PATH}/bin

    # Add service to start nodeagent.
    ${PROFILE_PATH}/bin/wasservice.sh -add mspvm1Node01 -servername nodeagent -profilePath ${PROFILE_PATH}

  17. 确认显示以下输出:

    CWSFU0013I: Service [mspvm1Node01] added successfully.


    如果未显示输出,请在继续操作之前进行故障排除并解决问题。

你创建了一个自定义配置文件并在 nodeagent 其上运行 mspVM1。 停止成为 root 用户,并关闭与 mspVM1. 的 SSH 连接。

配置 mspVM2 的自定义配置文件

返回到“为 mspVM1 配置自定义配置文件”部分的开头,并执行mspVM2相同的步骤。 也就是说,无论使用 mspVM1 什么位置或类似,都这样做 mspVM2

“节点和主机名”窗格中,输入mspvm2Node01节点名称和192.168.0.7主机名。

你为两个托管服务器准备了自定义配置文件: mspVM1mspVM2。 继续创建 WAS 群集。

创建群集并启动服务器

在本部分中,你将使用 IBM 控制台创建 WAS 群集,并使用浏览器打开 myWindowsVM托管服务器。 确保你仍在 Windows 计算机上。 如果没有,请远程连接到 myWindowsVM。 然后,使用以下步骤:

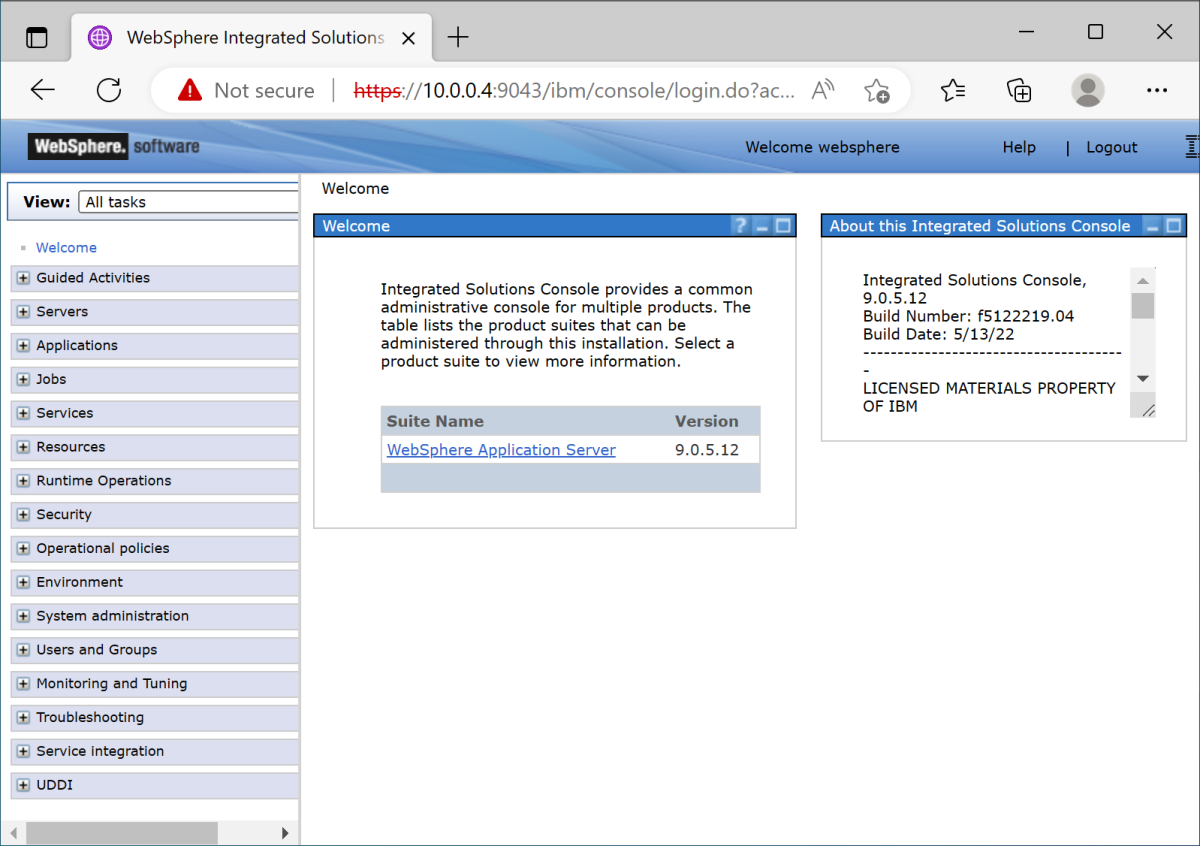

  1. 打开 Microsoft Edge 浏览器并转到 http://<adminvm-private-ip>:9060/ibm/console/。 在此示例中,IBM 控制台 URL 为 http://192.168.0.4:9060/ibm/console/. 找到登录窗格,然后输入管理用户名和密码(websphere/Secret123456)以登录到 IBM 控制台。 现在可以管理群集和服务器。

    Screenshot of welcome information in the IBM console.

  2. 在导航窗格中,选择“服务器>群集>WebSphere 应用程序服务器群集”。 然后选择“新建以创建新群集。

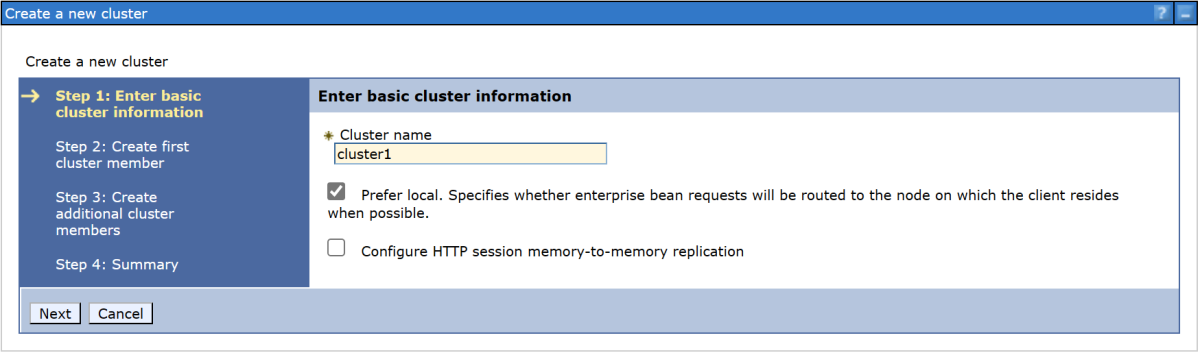

  3. 在“创建新群集”对话框中,对于步骤 1:输入基本群集信息,输入群集名称。 在此示例中,群集名称为 cluster1. 完成后,选择下一步

    Screenshot of the step for entering basic cluster information in the IBM Console.

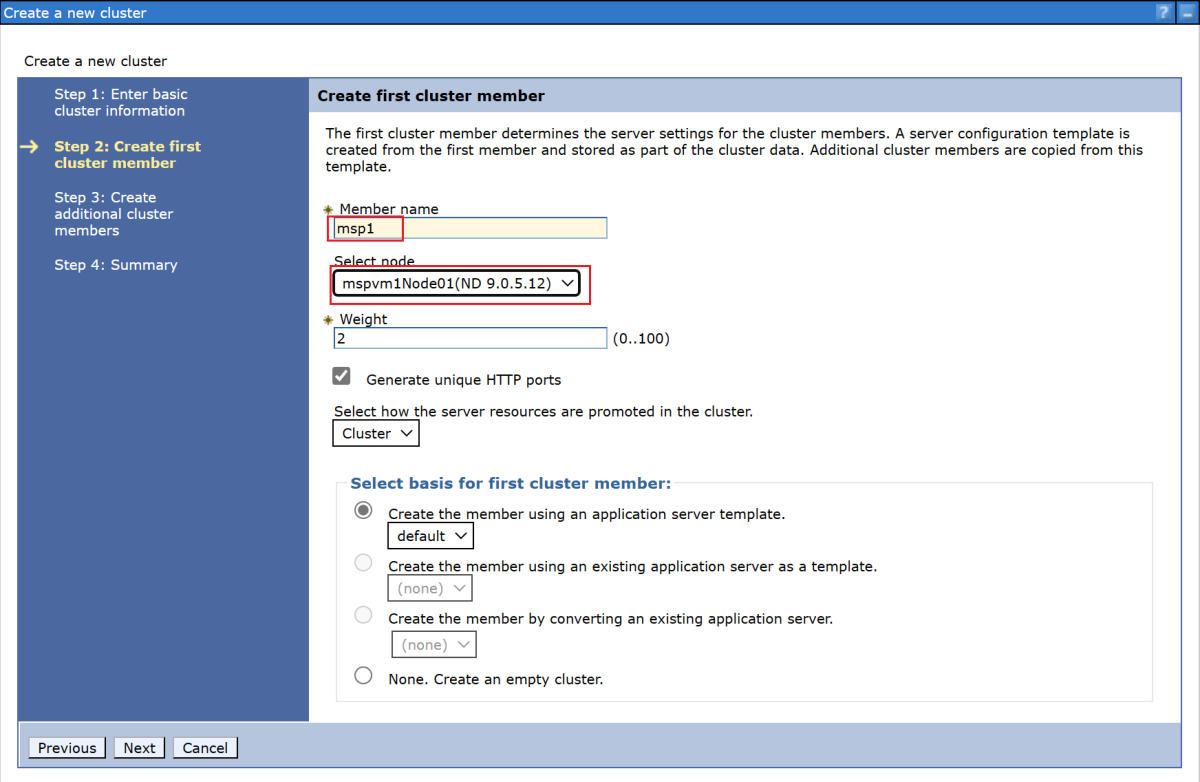

  4. 对于 步骤 2:创建第一个群集成员,输入成员名称并选择节点 mspvm1Node01。 在此示例中,成员名称为 msp1. 节点取决于 WAS 版本:

    • 在 WAS V9 中,节点为 mspvm1Node01 (ND 9.0.5.12).
    • 在 WAS V8.5 中,节点为 mspvm1Node01 (ND 8.5.5.24).

    完成后,选择下一步

    Screenshot of the step for creating a first cluster member in the IBM Console.

  5. 对于 步骤 3:创建其他群集成员,请输入第二个成员名称并选择节点 mspvm2Node01。 在此示例中,成员名称为 msp2. 节点取决于 WAS 版本:

    • 在 WAS V9 中,节点为 mspvm2Node01 (ND 9.0.5.12).
    • 在 WAS V8.5 中,节点为 mspvm2Node01 (ND 8.5.5.24).

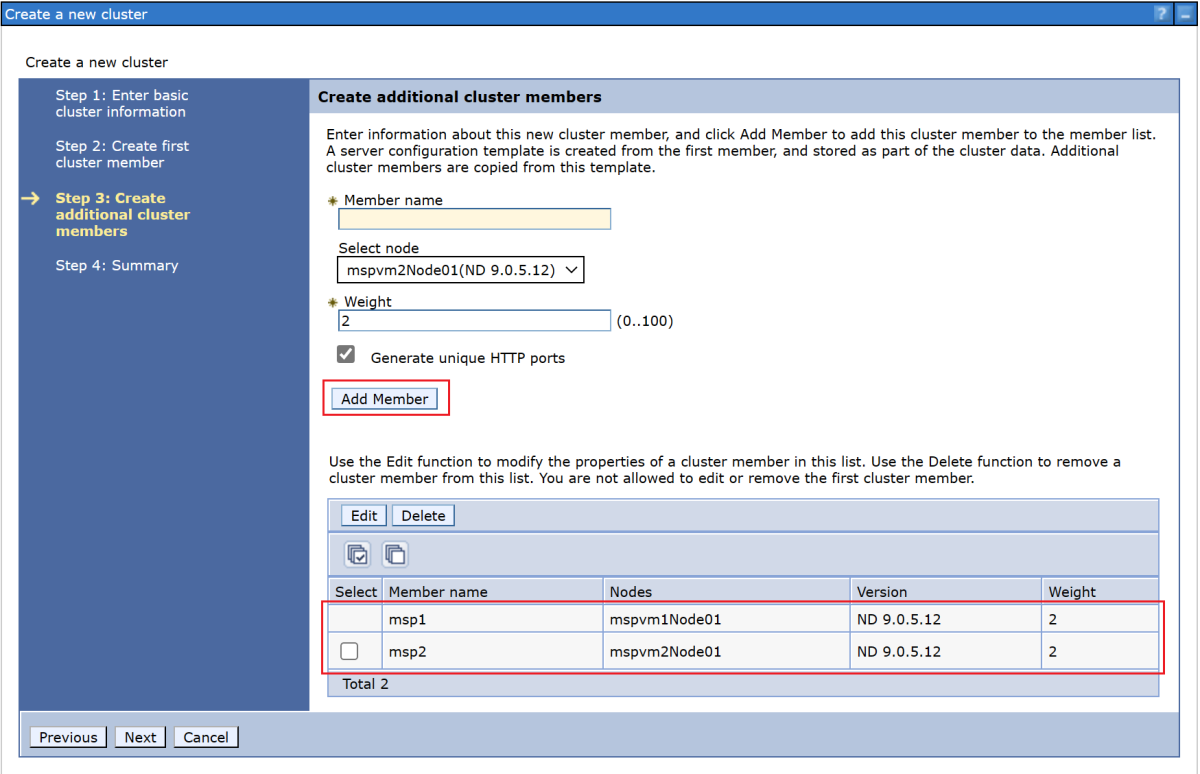

  6. 选择“添加成员以添加第二个节点。 该表列出了两个成员。 完成后,选择下一步

    Screenshot of the step for creating an additional cluster member in the IBM Console.

  7. 对于 步骤 4:摘要,请选择“ 完成”。

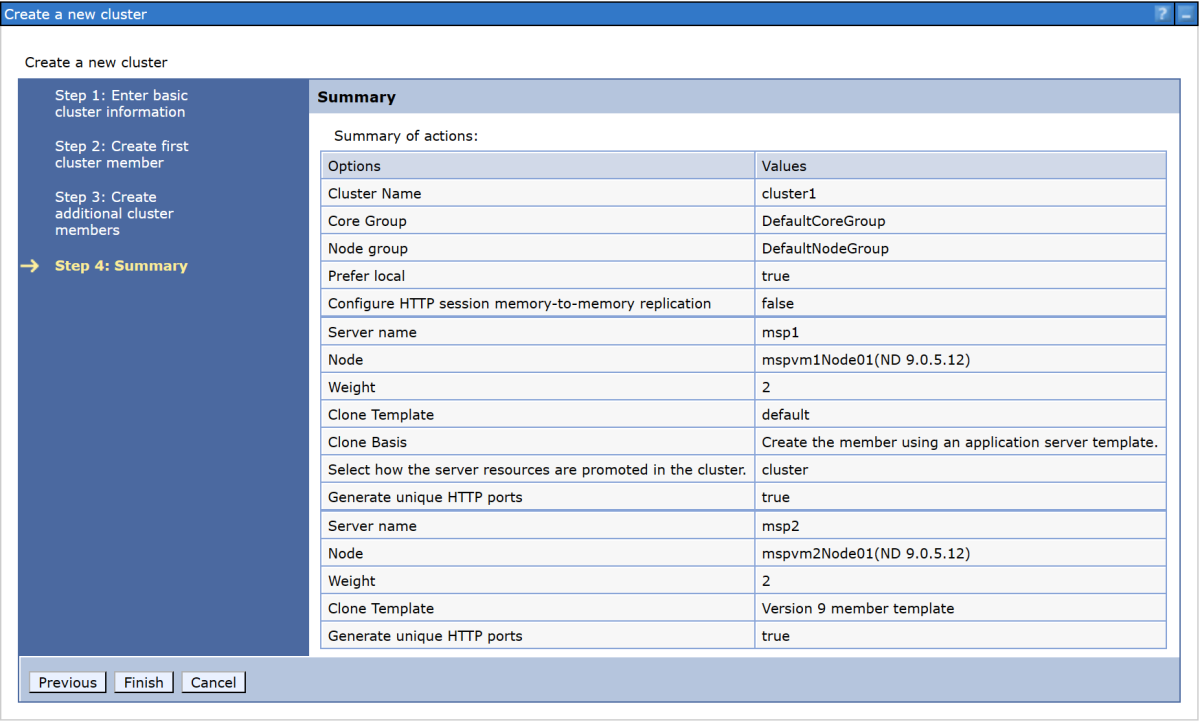

    Screenshot of the summary of actions for creating a cluster in the IBM Console.

    创建群集需要一段时间。 创建群集后, cluster1 将显示在表中。

  8. 选择 cluster1,然后选择“查看以查看信息。

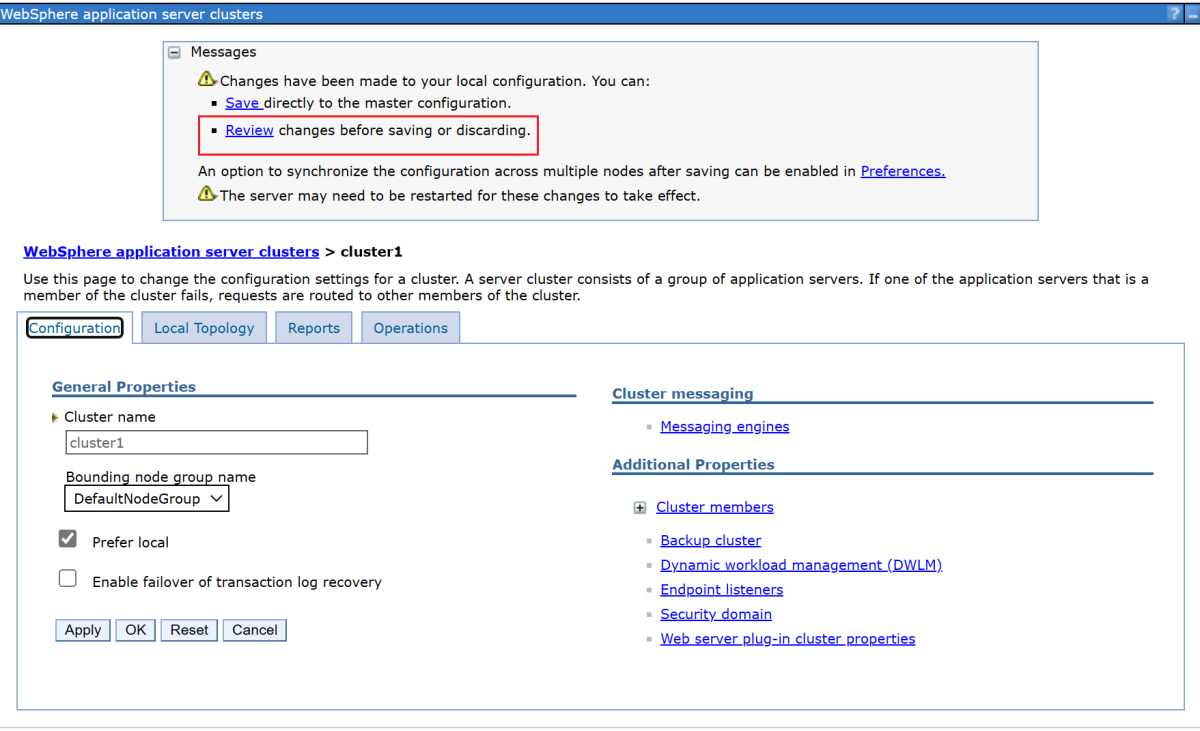

    Screenshot of the link for reviewing changes in the IBM Console.

  9. 选择“ 将更改与节点同步”,然后选择“ 保存”。

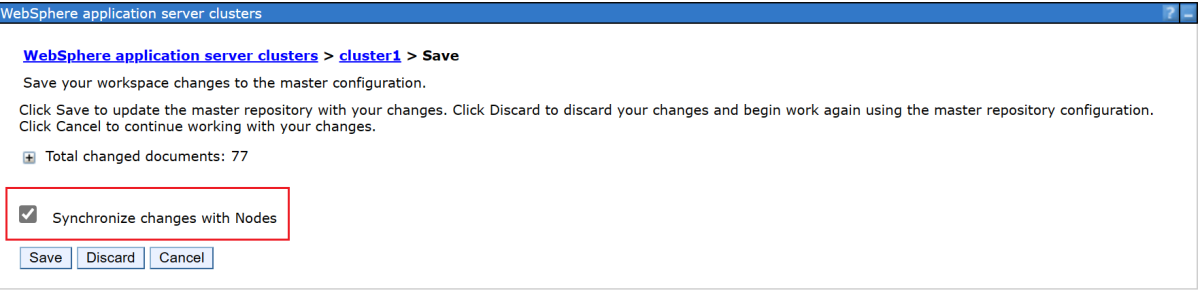

    Screenshot of the checkbox for synchronizing changes with nodes in the IBM Console.

  10. 创建应完成且不会出现错误。 选择“确定”以继续。

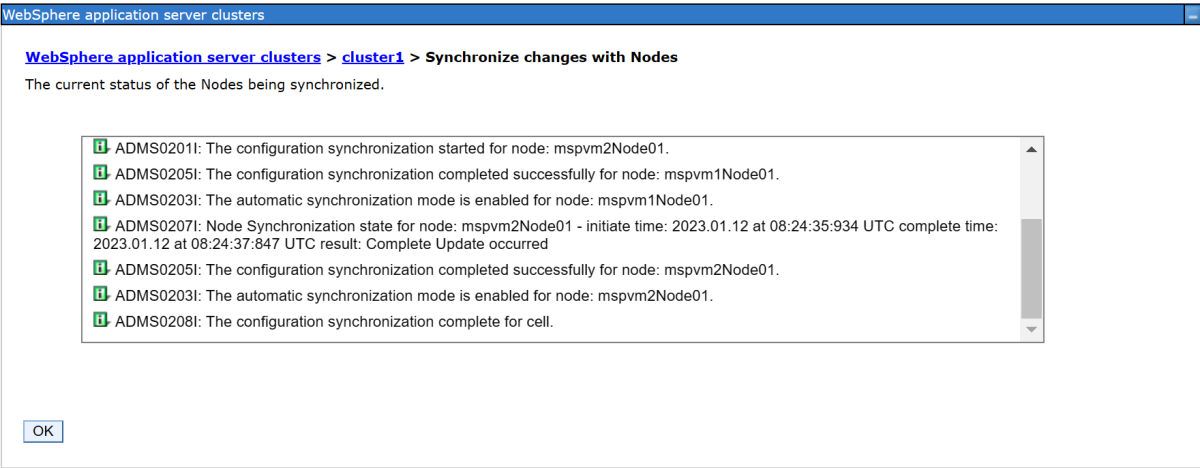

    Screenshot of the IBM Console that shows successful completion of synchronization.

  11. 在表中选择 cluster1 ,然后选择“ 开始 ”按钮以启动群集。

    Screenshot of selections to start a newly created cluster in the IBM Console.

  12. 启动两个托管服务器需要一段时间。 在 “状态 ”列中,选择刷新图标(指向彼此的两个箭头)以刷新状态。

    将鼠标悬停在刷新图标上。 工具提示显示 “已启动”时,可以信任群集已形成。 继续定期刷新并检查,直到工具提示显示“已启动”。

  13. 使用以下步骤配置应用程序服务器监视策略设置,以在节点代理启动后自动启动托管服务器。

    使用以下步骤配置 msp1

    1. 在导航窗格中,选择“服务器,选择“服务器类型”,然后选择“WebSphere 应用程序服务器”。

    2. 选择应用程序服务器的 msp1超链接。

    3. “服务器基础结构 ”部分中,选择“Java”和“ 进程管理”。

    4. 选择“ 监视策略”。

    5. 确保选中“自动重启”,然后选择“正在运行作为节点重启状态。 选择“确定”

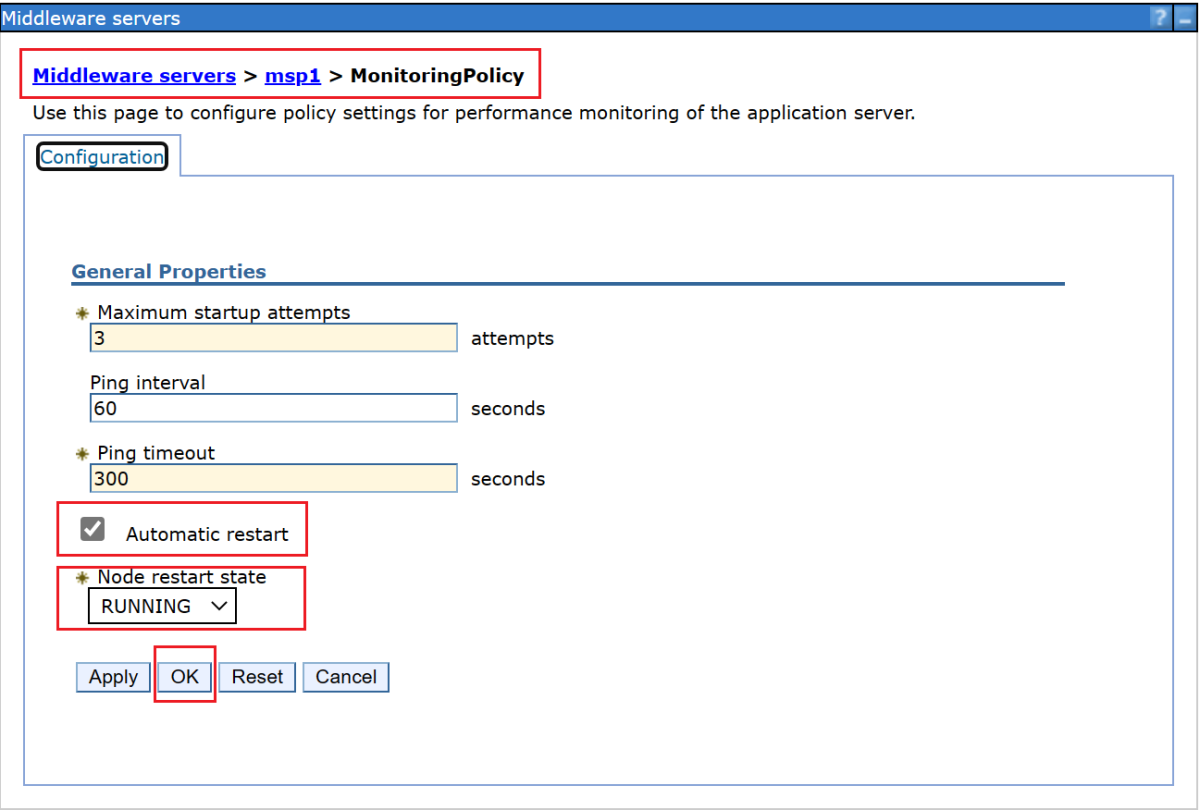

      Screenshot of the IBM Console that shows configuration of a monitoring policy.

    6. 返回到 中间件服务 窗格。 在 “消息 ”面板中,选择“ 审阅 ”链接,然后选择“ 将更改与节点同步”。 选择“保存” 以保存 和同步更改。

    7. 出现以下消息:The configuration synchronization complete for cell.选择“确定退出配置。

    使用以下步骤配置 msp2

    1. 在导航窗格中,选择“服务器,选择“服务器类型”,然后选择“WebSphere 应用程序服务器”。
    2. 选择应用程序服务器的 msp2超链接。
    3. “服务器基础结构 ”部分中,选择“Java”和“ 进程管理”。
    4. 选择“ 监视策略”。
    5. 确保选中“自动重启”,然后选择“正在运行作为节点重启状态。 选择“确定”
    6. 返回到 中间件服务 窗格。 在 “消息 ”面板中,选择“ 审阅 ”链接,然后选择“ 将更改与节点同步”。 选择“保存” 以保存 和同步更改。
    7. 出现以下消息:The configuration synchronization complete for cell.选择“确定退出配置。

你配置 cluster1 了两个托管服务器, msp1 以及 msp2。 群集已启动并正在运行。

部署应用程序

使用以下步骤部署应用程序:

  1. 在之前登录的管理控制台中,选择“应用程序>新建应用程序”,然后选择“新建企业应用程序”。

  2. 在下一个面板中,选择“远程文件系统”,然后选择“浏览”以浏览已安装服务器的文件系统。

  3. 选择以 adminvm 开头的系统。 此时会显示 VM 的文件系统。 在此处选择 V9 (或 V85),然后选择 installableApps

  4. 在可供安装的应用程序列表中,选择 DefaultApplication.ear。 然后选择确定

  5. 回到面板上以选择应用程序。 选择下一步

    Screenshot of the IBM WebSphere dialog for specifying a module to upload and install.

  6. 对于“安装新应用程序”工作流中的所有剩余步骤,请选择“下一步”。 然后选择“完成”。

  7. 应显示以下消息: Application DefaultApplication.ear installed successfully. 如果未显示此消息,请在继续操作之前进行故障排除并解决问题。

  8. 选择“直接保存到主配置”链接。

  9. 需要启动应用程序。 转到应用程序>所有应用程序。 选择 DefaultApplication.ear 检查box,确保操作设置为“开始”,然后选择“提交操作”。

  10. 在“ 所有应用程序” 表中的 “状态 ”列中,选择刷新图标。 以这种方式刷新表几次后,DefaultApplication.ear 的“状态”列中应显示一个绿色箭头。

应用程序现在安装在 WAS 群集中。

使用 Azure 应用程序网关 公开 WAS

完成在 GNU/Linux 虚拟机上创建 WAS 群集后,本部分将指导你完成使用 Azure 应用程序网关 向 Internet 公开 WAS 的过程。

创建应用程序网关

使用以下步骤创建应用程序网关:

  1. 若要向 Internet 公开 WAS,需要一个公共 IP 地址。 在安装了 Azure CLI 的 shell 中,使用 az network public-ip create 创建 IP 地址,如以下示例所示:

    az network public-ip create \
        --resource-group $RESOURCE_GROUP_NAME \
        --name myAGPublicIPAddress \
        --allocation-method Static \
        --sku Standard

    export APPGATEWAY_IP=$(az network public-ip show \
        --resource-group $RESOURCE_GROUP_NAME \
        --name myAGPublicIPAddress \
        --query '[ipAddress]' \
        --output tsv)

  2. 创建与 IP 地址关联的应用程序网关。 以下示例在默认后端池中创建具有 WebSphere 托管服务器的应用程序网关:

    az network application-gateway create \
        --resource-group $RESOURCE_GROUP_NAME \
        --name myAppGateway \
        --public-ip-address myAGPublicIPAddress \
        --location eastus \
        --capacity 2 \
        --http-settings-port 80 \
        --http-settings-protocol Http \
        --frontend-port 80 \
        --sku Standard_V2 \
        --subnet wasGateway \
        --vnet-name myVNet \
        --priority 1001 \
        --servers ${MSPVM1_IP} ${MSPVM2_IP}

  3. 托管服务器使用端口 9080公开其工作负载。 通过指定后端端口9080并为其创建探测,使用以下命令进行更新appGatewayBackendHttpSettings

    az network application-gateway probe create \
        --resource-group $RESOURCE_GROUP_NAME \
        --gateway-name myAppGateway \
        --name clusterProbe \
        --protocol http \
        --host-name-from-http-settings true \
        --match-status-codes 404 \
        --path "/"

    az network application-gateway http-settings update \
        --resource-group $RESOURCE_GROUP_NAME \
        --gateway-name myAppGateway \
        --name appGatewayBackendHttpSettings \
        --host-name-from-backend-pool true \
        --port 9080 \
        --probe clusterProbe

  4. 使用以下命令为重定向预配重写规则:

    # Create a rewrite rule set.
    az network application-gateway rewrite-rule set create \
        --resource-group $RESOURCE_GROUP_NAME \
        --gateway-name myAppGateway \
        --name myRewriteRuleSet

    # Associated routing rules.
    az network application-gateway rule update \
        --resource-group $RESOURCE_GROUP_NAME \
        --gateway-name myAppGateway \
        --name rule1 \
        --rewrite-rule-set myRewriteRuleSet

    # Create a rewrite rule 1.
    az network application-gateway rewrite-rule create \
        --resource-group $RESOURCE_GROUP_NAME \
        --gateway-name myAppGateway \
        --rule-set-name myRewriteRuleSet \
        --name myRewriteRule01 \
        --sequence 100 \
        --response-headers Location=http://${APPGATEWAY_IP}{http_resp_Location_2}

    # Create a rewrite rule condition.
    az network application-gateway rewrite-rule condition create \
        --resource-group $RESOURCE_GROUP_NAME \
        --gateway-name myAppGateway \
        --rule-name myRewriteRule01 \
        --rule-set-name myRewriteRuleSet \
        --variable "http_resp_Location" \
        --ignore-case true \
        --negate false \
        --pattern "(https?):\/\/192.168.0.6:9080(.*)$"

    # Create a rewrite rule 2.
    az network application-gateway rewrite-rule create \
        --resource-group $RESOURCE_GROUP_NAME \
        --gateway-name myAppGateway \
        --rule-set-name myRewriteRuleSet \
        --name myRewriteRule02 \
        --sequence 100 \
        --response-headers Location=http://${APPGATEWAY_IP}{http_resp_Location_2}

    # Create a rewrite rule condition.
    az network application-gateway rewrite-rule condition create \
        --resource-group $RESOURCE_GROUP_NAME \
        --gateway-name myAppGateway \
        --rule-name myRewriteRule02 \
        --rule-set-name myRewriteRuleSet \
        --variable "http_resp_Location" \
        --ignore-case true \
        --negate false \
        --pattern "(https?):\/\/192.168.0.7:9080(.*)$"


现在可以使用以下命令生成的 URL 访问应用程序:

echo "http://${APPGATEWAY_IP}/snoop/"

注意

此示例使用 HTTP 设置对 WAS 服务器的简单访问。 如果想要安全访问,请按照端到端 TLS 中的说明使用 应用程序网关 配置 TLS/SSL 终止。

此示例不通过应用程序网关公开 IBM 控制台。 若要访问 IBM 控制台,可以使用 Windows 计算机 myWindowsVM 或向其 adminVM分配公共 IP 地址。

如果不想使用跳转框 myWindowsVM 访问 IBM 控制台,但想要将其公开到公共网络,请使用以下命令将公共 IP 地址 adminVM分配给:

# Create a public IP address.
az network public-ip create \
    --resource-group $RESOURCE_GROUP_NAME \
    --name myAdminVMPublicIPAddress \
    --allocation-method Static \
    --sku Standard

# Create a network security group.
az network nsg create \
    --resource-group $RESOURCE_GROUP_NAME \
    --name adminnsg

# Create an inbound rule for the network security group.
az network nsg rule create \
    --resource-group $RESOURCE_GROUP_NAME \
    --nsg-name adminnsg \
    --name ALLOW_IBM_CONSOLE \
    --access Allow \
    --direction Inbound \
    --source-address-prefixes '["*"]' \
    --destination-port-ranges 9043 \
    --protocol Tcp \
    --priority 500

# Update the network adapter with the network security group.
az network nic update \
    --resource-group $RESOURCE_GROUP_NAME \
    --name adminVMVMNic \
    --network-security-group adminnsg

# Update the network adapter with the public IP address.
az network nic ip-config update \
    --resource-group $RESOURCE_GROUP_NAME \
    --name ipconfigadminVM \
    --nic-name adminVMVMNic \
    --public-ip-address myAdminVMPublicIPAddress

export ADMIN_PUBLIC_IP=$(az network public-ip show \
    --resource-group $RESOURCE_GROUP_NAME \
    --name myAdminVMPublicIPAddress \
    --query '[ipAddress]' \
    --output tsv)

echo "IBM Console public URL: https://${ADMIN_PUBLIC_IP}:9043/ibm/console/"

测试 WAS 群集配置

你已完成配置 WAS 群集并将 Java 企业版 应用程序部署到该群集。 使用以下步骤访问应用程序以验证所有设置:

  1. 打开 Web 浏览器。
  2. 使用 URL http://<gateway-public-ip-address>/snoop/转到应用程序。
  3. 当你不断刷新浏览器时,应用会循环访问服务器实例。 查看主机请求标头的值,并注意它多次重新加载后会更改。

清理资源

已完成 WAS 群集配置。 以下部分介绍如何删除所创建的资源。

清理 Windows 计算机

可以使用以下命令删除 Windows 计算机 myWindowsVM 。 或者,可以关闭 Windows 计算机并继续将其用作正在进行的群集维护任务的跳转盒。

export WINDOWSVM_NIC_ID=$(az vm show \
    --resource-group ${RESOURCE_GROUP_NAME} \
    --name myWindowsVM \
    --query networkProfile.networkInterfaces[0].id \
    --output tsv)
export WINDOWSVM_NSG_ID=$(az network nic show \
    --ids ${WINDOWSVM_NIC_ID} \
    --query networkSecurityGroup.id \
    --output tsv)
export WINDOWSVM_DISK_ID=$(az vm show \
    --resource-group ${RESOURCE_GROUP_NAME} \
    --name myWindowsVM \
    --query storageProfile.osDisk.managedDisk.id \
    --output tsv)
export WINDOWSVM_PUBLIC_IP=$(az network public-ip list \
    -g ${RESOURCE_GROUP_NAME} --query [0].id \
    --output tsv)

echo "deleting myWindowsVM"
az vm delete --resource-group ${RESOURCE_GROUP_NAME} --name myWindowsVM --yes
echo "deleting nic ${WINDOWSVM_NIC_ID}"
az network nic delete --ids ${WINDOWSVM_NIC_ID}
echo "deleting public-ip ${WINDOWSVM_PUBLIC_IP}"
az network public-ip delete --ids ${WINDOWSVM_PUBLIC_IP}
echo "deleting disk ${WINDOWSVM_DISK_ID}"
az disk delete --yes --ids ${WINDOWSVM_DISK_ID}
echo "deleting nsg ${WINDOWSVM_NSG_ID}"
az network nsg delete --ids ${WINDOWSVM_NSG_ID}

清理所有资源

使用以下命令删除 abc1110rg

az group delete --name $RESOURCE_GROUP_NAME --yes --no-wait

后续步骤

通过以下链接详细了解如何在 Azure 上部署 IBM WebSphere 系列:
