如何将 SEG-Y 文件转换为 ZGY

项目
04/30/2024

本文介绍如何将 SEG-Y 格式的数据转换为 ZGY 格式。以行业标准 SEG-Y 格式存储的地震数据可以转换为 ZGY，以便通过 Seismic DMS 在 Petrel 等应用程序中使用。有关 ZGY 转换常见问题解答，请参阅此处；更多背景信息请参阅 OSDU™ 社区的以下内容：SEG-Y 到 ZGY 的转换。本教程是有关如何执行转换的分步指南。请注意，实际生产工作流可能有所不同，可能用作实现转换所需的一组步骤的指南。

先决条件

Azure 订阅
在 Azure 订阅中创建的一个 Azure Data Manager for Energy 实例。
SEG-Y 文件
- 可以使用 Volve 数据集中的以下任意文件进行测试。 Volve 数据集本身可从 Equinor 获取。

获取 Azure Data Manager for Energy 实例详细信息

首先从 Azure 门户中的 Azure Data Manager for Energy 实例获取以下信息：

参数	值	示例
client_id	应用程序（客户端）ID	3dbbbcc2-f28f-44b6-a5ab-xxxxxxxxxxxx
client_secret	客户端机密	_fl******************
tenant_id	目录（租户）ID	72f988bf-86f1-41af-91ab-xxxxxxxxxxxx
base_url	代码	`https://<instance>.energy.azure.com`
data-partition-id	数据分区	`<data-partition-name>`

本教程的后面部分需使用此信息。

设置 Postman

接下来，设置 Postman：

下载并安装 Postman 桌面应用。
将以下文件导入 Postman：
- 转换器 Postman 集合
- Converter Postman 环境
要导入这些文件：
1. 选择在 Postman 中导入。
1. 将每个文件的 URL 粘贴到搜索框中。

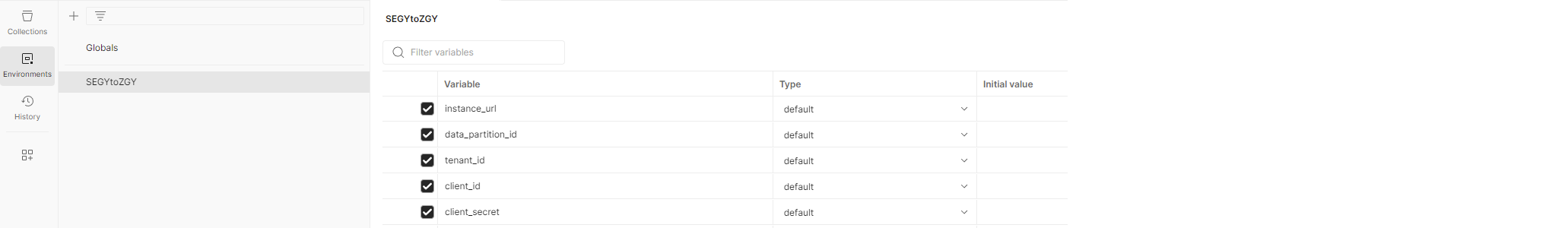

在 Postman 环境中，使用 Azure Data Manager for Energy 实例详细信息中的信息更新 CURRENT VALUE
1. 在 Postman 的左侧菜单中，选择“环境”，然后选择“SEGY 到 ZGY 环境”。
2. 在 CURRENT VALUE 列中，输入获取 Azure Data Manager for Energy 实例详细信息的表中所述的信息。

将 SEG-Y 文件转换为 ZGY 文件的分步过程

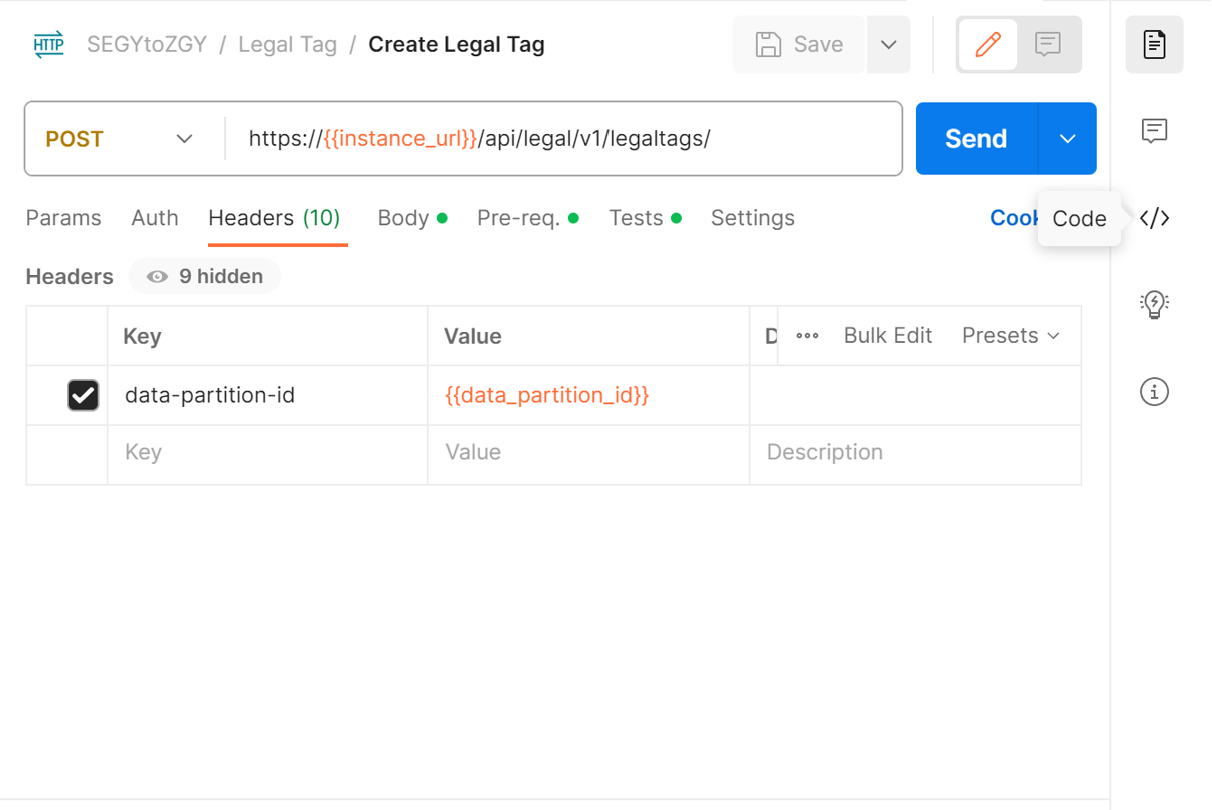

提供的 Postman 集合包含用作指南的所有示例调用。还可以通过单击“代码”按钮来检索 Postman 调用的等效 cURL 命令。

创建法律标记

准备数据集文件

准备数据集的元数据/清单文件/记录文件。清单文件包括：

WorkProduct
SeismicBinGrid
FileCollection
SeismicTraceData

转换使用你稍后上传到存储帐户的清单文件来运行转换。此清单文件是使用多个 JSON 文件并运行某个脚本创建的。对于 Volve 数据集，此过程的 JSON 文件存储在此处。有关 Volve 的详细信息（例如数据集定义来自何处），请访问其网站。完成以下步骤以创建清单文件：

克隆该存储库并导航到文件夹 doc/sample-records/volve
编辑 prepare-records.sh bash 脚本中的值。如前所述，法律标记的格式以 Azure Data Manager for Energy 实例名称和数据分区名称为前缀，因此它类似于 <instancename>-<datapartitionname>-<legaltagname>。

DATA_PARTITION_ID=<your-partition-id>
ACL_OWNER=data.default.owners@<your-partition-id>.<your-tenant>.com
ACL_VIEWER=data.default.viewers@<your-partition-id>.<your-tenant>.com
LEGAL_TAG=<legal-tag-created>

运行 prepare-records.sh 脚本。
输出是一个包含所有对象的 JSON 数组，保存在 all_records.json 文件中。
将 filecollection_segy_id 和 work_product_id 值保存在该 JSON 文件中，以便在转换步骤中使用。这样，转换器就知道要在何处查找 all_records.json 的这些内容。

注意

all_records.json 文件还必须包含每个元素的相应数据。

示例：计算 SeismicBinGrid 的 ZGY 坐标时会用到以下参数：

P6BinGridOriginEasting
P6BinGridOriginI
P6BinGridOriginJ
P6BinGridOriginNorthing
P6ScaleFactorOfBinGrid
P6BinNodeIncrementOnIaxis
P6BinNodeIncrementOnJaxis
P6BinWidthOnIaxis
P6BinWidthOnJaxis
P6MapGridBearingOfBinGridJaxis
P6TransformationMethod
asIngestedCoordinates 块中的 persistableReferenceCrs 如果 SeismicBinGrid 具有 P6 参数且在 AsIngestedCoordinates 下指定了 CRS，则转换本身应能成功完成，但 Petrel 将不理解文件的调查几何，除非它还获取 SpatialArea、AsIngestedCoordinates、SpatialArea 和 Wgs84Coordinates 下的 5 个角部顶点。

用户访问

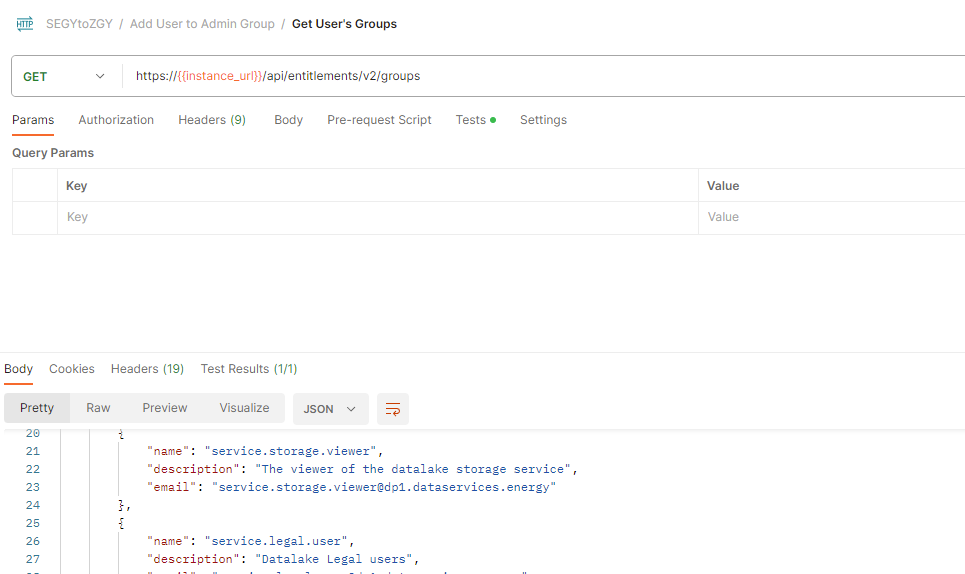

用户需要是 users.datalake.admins 组的一部分。使用以下调用验证用户的当前权利：

稍后在本教程中，你需要至少一个 owner 和至少一个 viewer。这些用户组类似于 data.default.owners 和 data.default.viewers。请确保记下列表中的每一项。

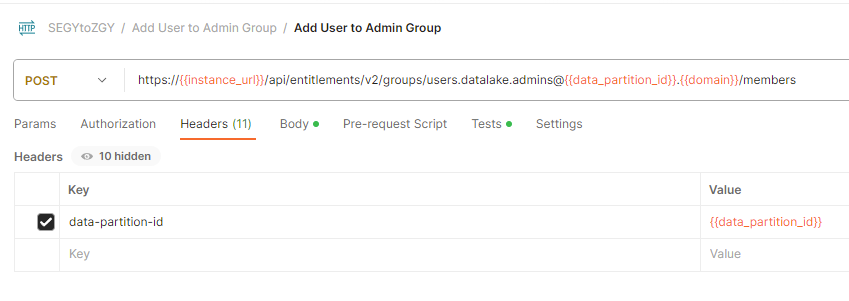

如果用户不是所需组的一部分，则可以使用以下示例调用添加所需的权利：email-id: Is（上述调用返回的“ID”值）。

如果尚未创建权利组，请按照如何管理用户中的指导操作。如果你要查看自己的组，请使用获取给定用户的权利组。数据访问隔离是使用此专用 ACL（访问控制列表）根据给定数据分区中的对象实现的。

准备子项目

1.将数据分区注册到 Seismic

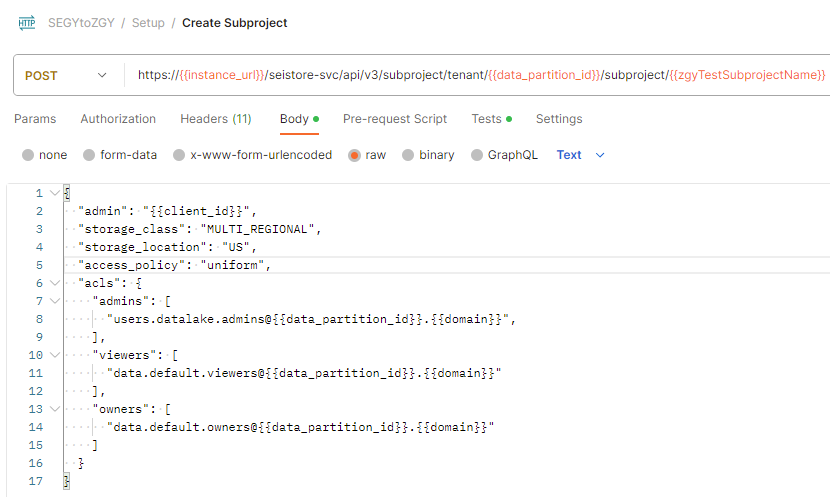

2.创建子项目

使用先前创建的要添加为 ACL（访问控制列表）管理员和查看者的权利组。数据分区权利不一定会转换为其中的子项目，因此明确了解每个子项目的 ACL 非常重要，而不管它在哪个数据分区中。

3.创建数据集

注意

仅当不使用 sdutil 上传 Seismic 文件时，才需要此步骤。

上传文件

有两种方法可以上传 SEGY 文件。一种方法是通过 Postman/curl 调用使用 sasurl。需要在 OS 上下载 Postman 或安装 Curl。第二种方法是使用 SDUTIL。若要通过工具登录到 ADME 实例，需要为该实例生成刷新令牌。请参阅如何生成身份验证令牌。或者，也可以修改 SDUTIL 的代码以改用客户端凭据来登录。如果你尚无此类代码，则需要安装 SDUTIL。下载代码库并编辑根目录中的 config.yaml。将此配置文件的内容替换为以下 yaml。

seistore:
    service: '{"azure": {"azureEnv":{"url": "<instance url>/seistore-svc/api/v3", "appkey": ""}}}'
    url: '<instance url>/seistore-svc/api/v3'
    cloud_provider: azure
    env: glab
    auth-mode: JWT Token
    ssl_verify: false
auth_provider:
    azure: '{
        "provider": "azure",
        "authorize_url": "https://login.microsoftonline.com/", "oauth_token_host_end": "/oauth2/v2.0/token",
        "scope_end":"/.default openid profile offline_access",
        "redirect_uri":"http://localhost:8080",
        "login_grant_type": "refresh_token",
        "refresh_token": "<RefreshToken acquired earlier>"
        }'
azure:
    empty: none

方法 1：Postman

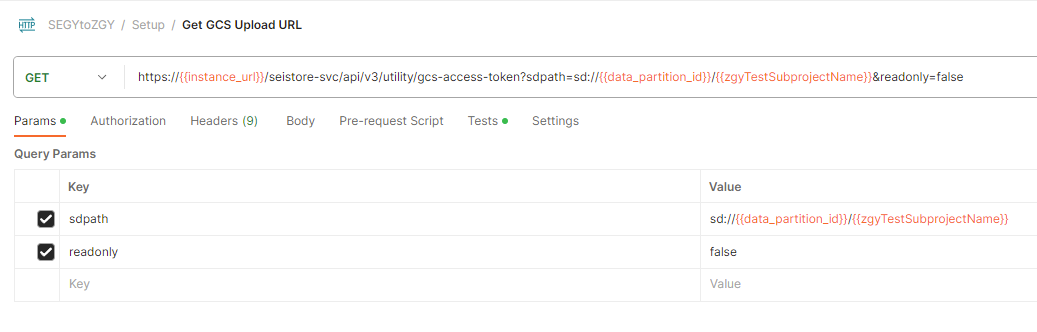

获取 sasurl：

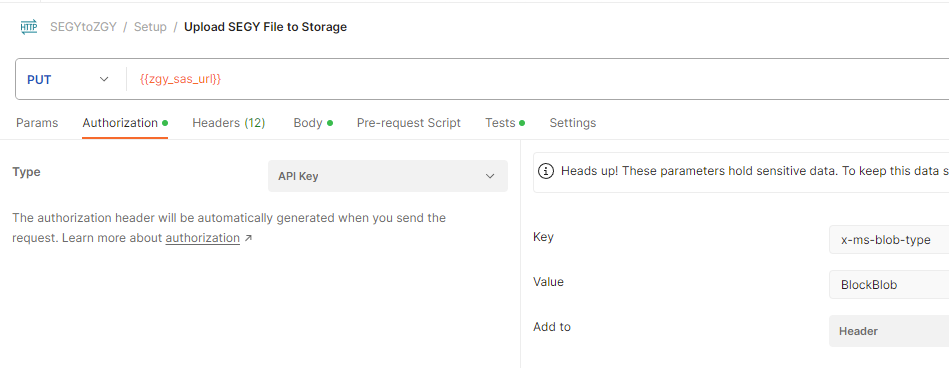

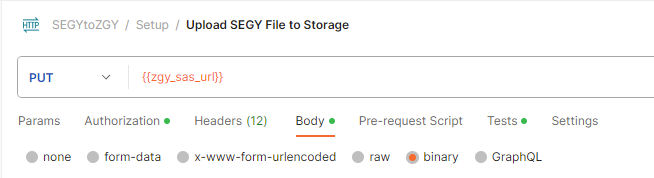

上传文件：

需要选择要在 API 调用的“正文”部分中上传的文件。

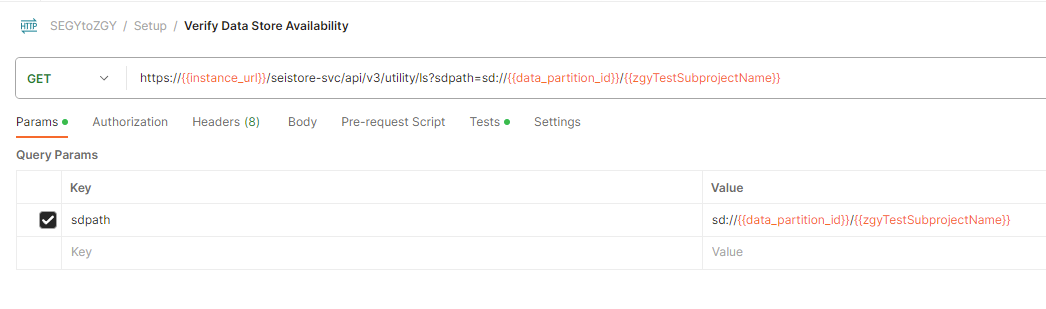

验证上传

方法 2：SDUTIL

sdutil 是用于访问 Seismic 服务的 OSDU 桌面实用工具。我们使用它来上传/下载文件。使用 SDUTIL 中的 azure 稳定标记。

注意

运行 python sdutil config init 时，无需在出现 Insert the azure (azureGlabEnv) application key: 提示时输入任何内容。

python sdutil config init
python sdutil auth login
python sdutil ls sd://<data-partition-id>/<subproject>/

将地震数据文件上传到地震数据存储。下面是一个名为 source.segy 的 SEGY 格式文件的示例：

python sdutil cp <local folder>/source.segy sd://<data-partition-id>/<subproject>/destination.segy

例如：

python sdutil cp ST10010ZC11_PZ_PSDM_KIRCH_FULL_T.MIG_FIN.POST_STACK.3D.JS-017536.segy sd://<data-partition-id>/<subproject>/destination.segy

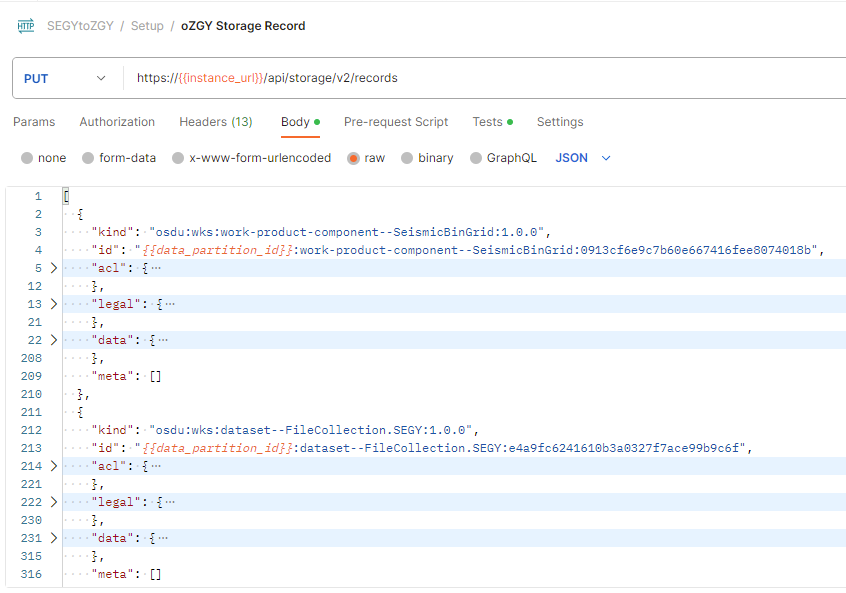

创建存储记录

将 all_records.json 文件的内容插入到工作产品、地震跟踪数据、地震网格和文件集合的存储中。复制该文件的内容并将其粘贴到 API 调用的请求正文。

运行转换器

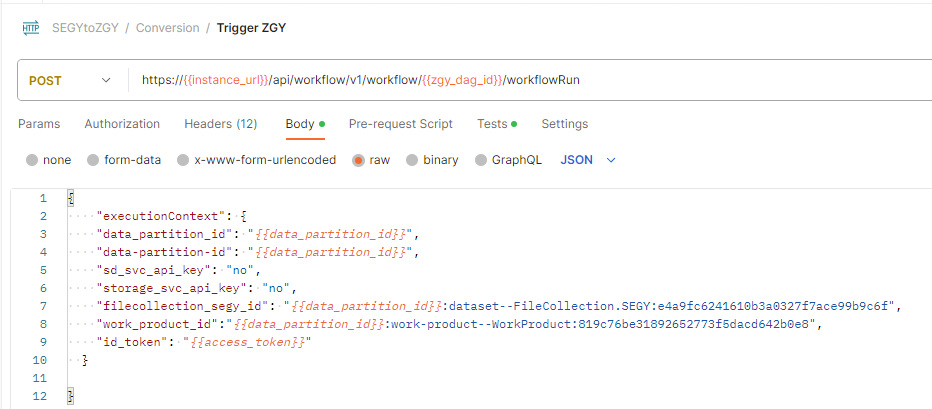

触发 ZGY 转换 DAG 以使用上面保存的执行上下文值转换数据。

从 sdutil 提取已上传文件的 ID 令牌，或者在 Postman 中使用访问/持有者令牌。

python sdutil auth idtoken

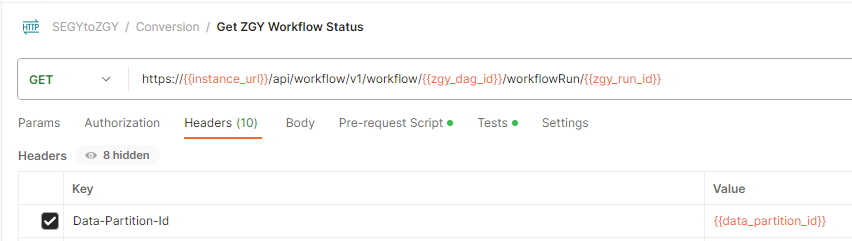

让 DAG 运行到 succeeded 状态。可以使用工作流状态调用来检查状态。运行 ID 在上述调用的响应中提供

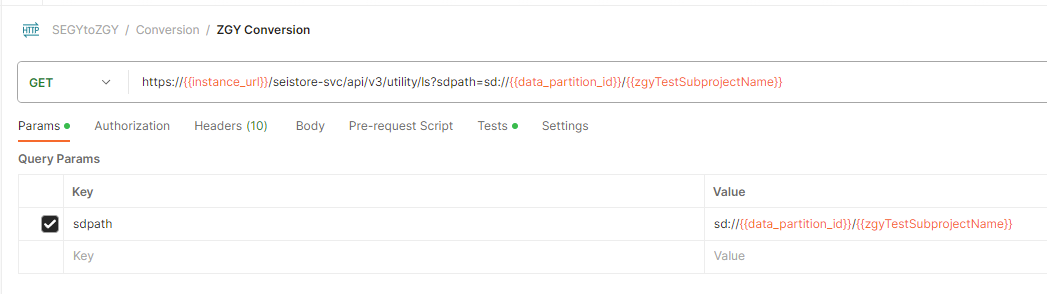

可以在 sdutil 中使用以下命令查看转换后的文件是否存在，或者使用下面的 Postman API 调用进行查看：
```
python sdutil ls sd://<data-partition-id>/<subproject>
```

可以使用 sdutil cp 命令下载并检查该文件：

python sdutil cp sd://<data-partition-id>/<subproject>/<filename.zgy> <local/destination/path>

OSDU® 是 Open Group 的商标。
