将入口中的遥测数据映射到 IoT Central

  • 项目

数据映射允许你将复杂的设备遥测数据转换为 IoT Central 中的结构化数据。 对于你的每个设备，你可以将设备遥测消息中的特定 JSON 路径映射到别名。 别名是要映射到的目标的友好名称。 IoT Central 使用映射将中途的遥测数据变换到 IoT Central 中。 可以使用映射的遥测执行以下操作：

  • 在 IoT Central 中创建设备模板和设备管理体验。
  • 通过将多个设备上的 JSON 路径映射到一个通用别名，从而规范来自不同设备的遥测数据。
  • 导出到 IoT Central 以外的目标。

提示

如果要从未建模的遥测数据自动生成设备模板，请参阅自动生成设备模板。

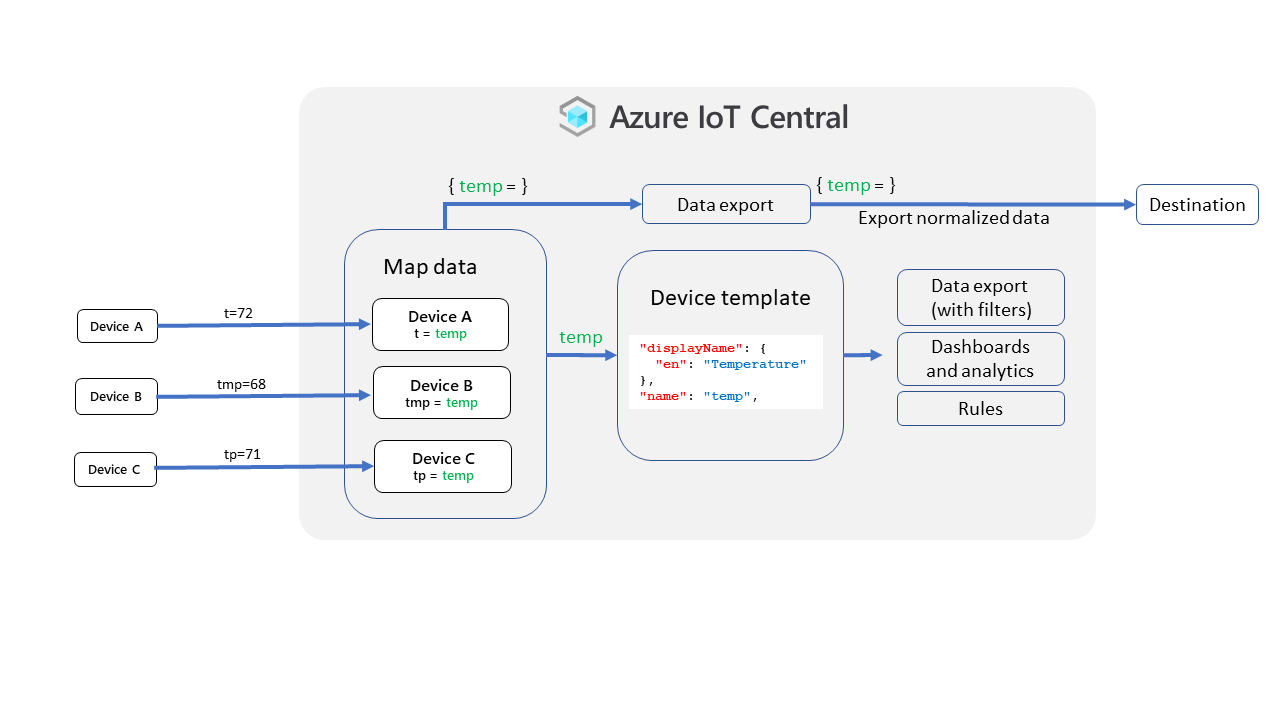

汇总 IoT Central 中的映射过程的图表。

以下视频会演示数据映射过程：

为设备映射遥测数据

映射使用 JSONPath 表达式来标识传入的遥测数据消息中的值，以映射到别名。

JSONPath 表达式以 $ 字符开头，此字符引用消息的根元素。 $ 后面是使用方括号分隔的子元素序列。 例如：

$["messages"]["tmp"]

$["opcua"]["payload"][0]["value"]

$["Messages"]["Payload"]["nsu=http://microsoft.com/Opc/OpcPlc/;s=FastUInt1"]["Value"]

IoT Central 使用 JSONPath 表达式语法的子集：

  • 每个段只能为非负数或用双引号引起来的字符串。
  • 段不能包含反斜杠、方括号和双引号。
  • 一个 JSON 路径的长度不能超过 1,000 个字符。

若要在 IoT Central 应用程序中创建映射，请选择以下选项之一以导航到“映射数据”面板：

  • 在任何设备页面中，选择“管理设备和映射数据”：

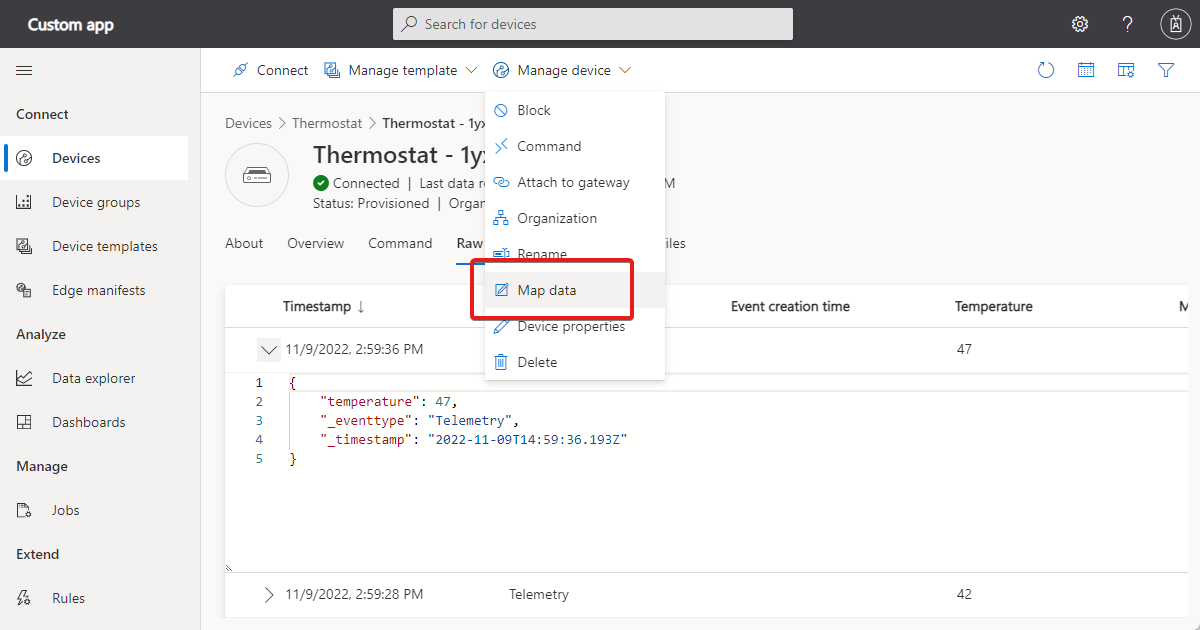

    显示“映射数据”菜单项的屏幕截图。

  • 从设备的“原始数据”视图中，展开任何遥测数据消息，将鼠标指针悬停在路径上，然后选择“添加别名”。 此时将打开“映射数据”面板，同时将 JSONPATH 表达式复制到 JSONPATH 字段：

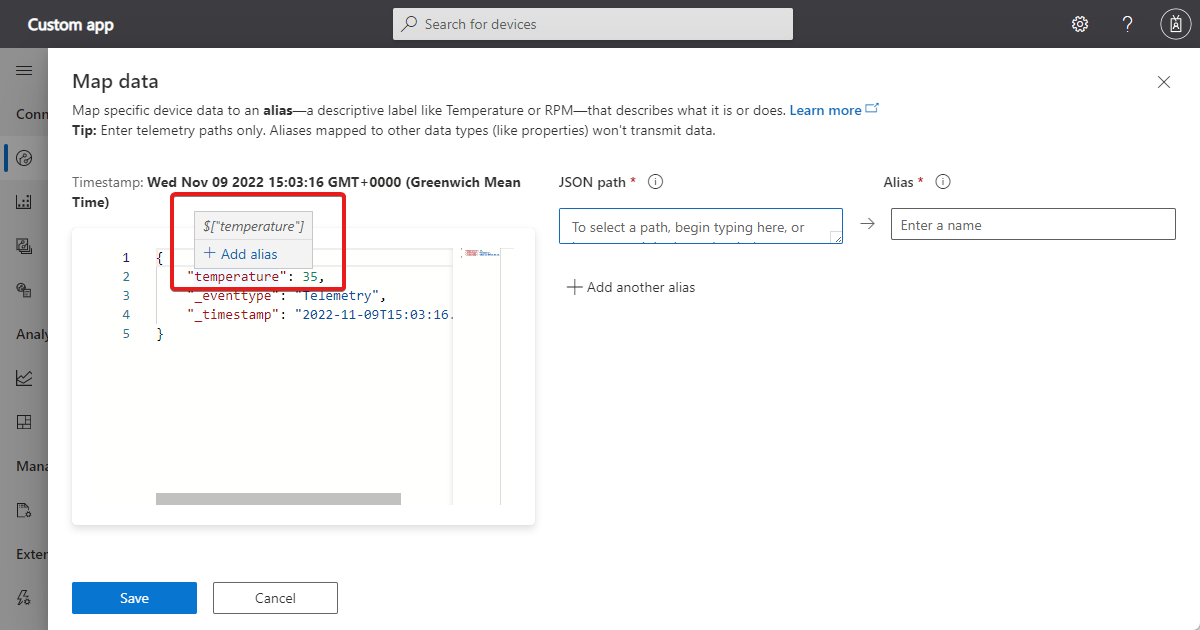

    显示“原始数据”视图中的“添加别名”选项的屏幕截图。

“映射数据”面板左侧显示了来自设备的最新消息。 将鼠标悬停在数据的任何部分上，然后选择“添加别名”。 将 JSONPath 表达式复制到“JSON 路径”。 添加不超过 64 个字符的别名。 不能使用别名来引用在设备模板中定义的复杂对象中的字段。

根据需要添加尽可能多的映射，然后选择“保存”：

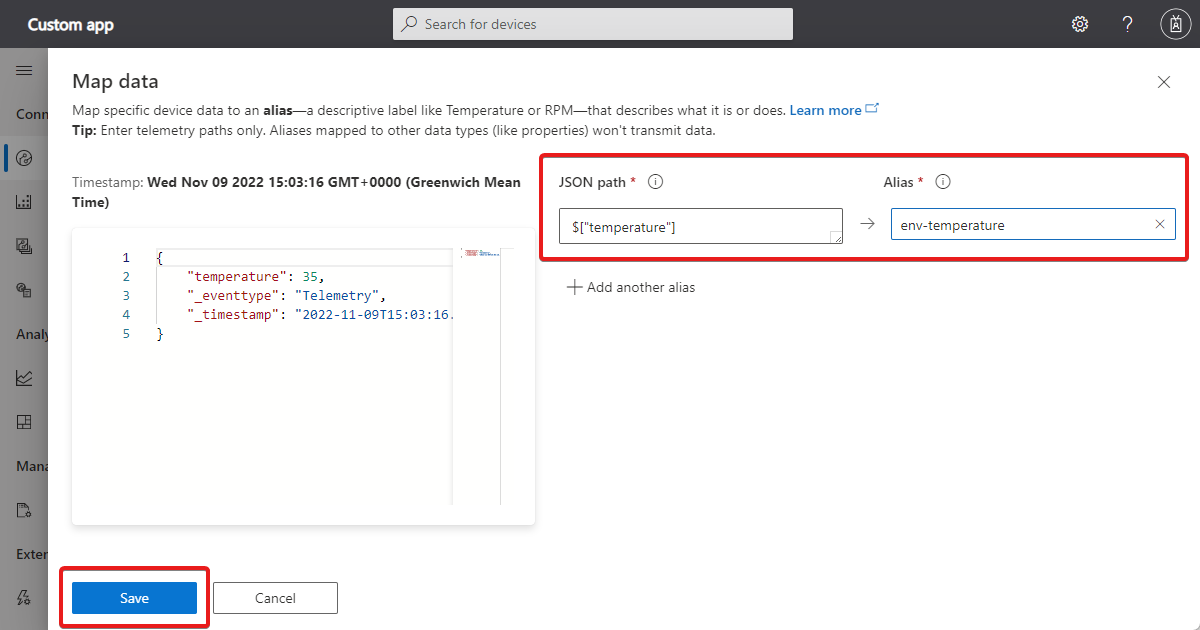

“映射数据”视图的屏幕截图，其中显示 Json 路径和别名。

对于给定设备：

  • 不允许两个映射使用同一个 JSON 路径。
  • 不允许两个映射使用同一个别名。

提示

你可能需要等待几分钟，你的设备才能发送遥测数据消息，并显示在左侧面板上。 如果左侧面板中仍然没有数据，则可以在“JSON 路径”字段中手动输入 JSONPATH 表达式。

要验证 Iot Central 正在映射遥测数据，请导航到设备的“原始数据”视图并检查 _mappeddata 部分：

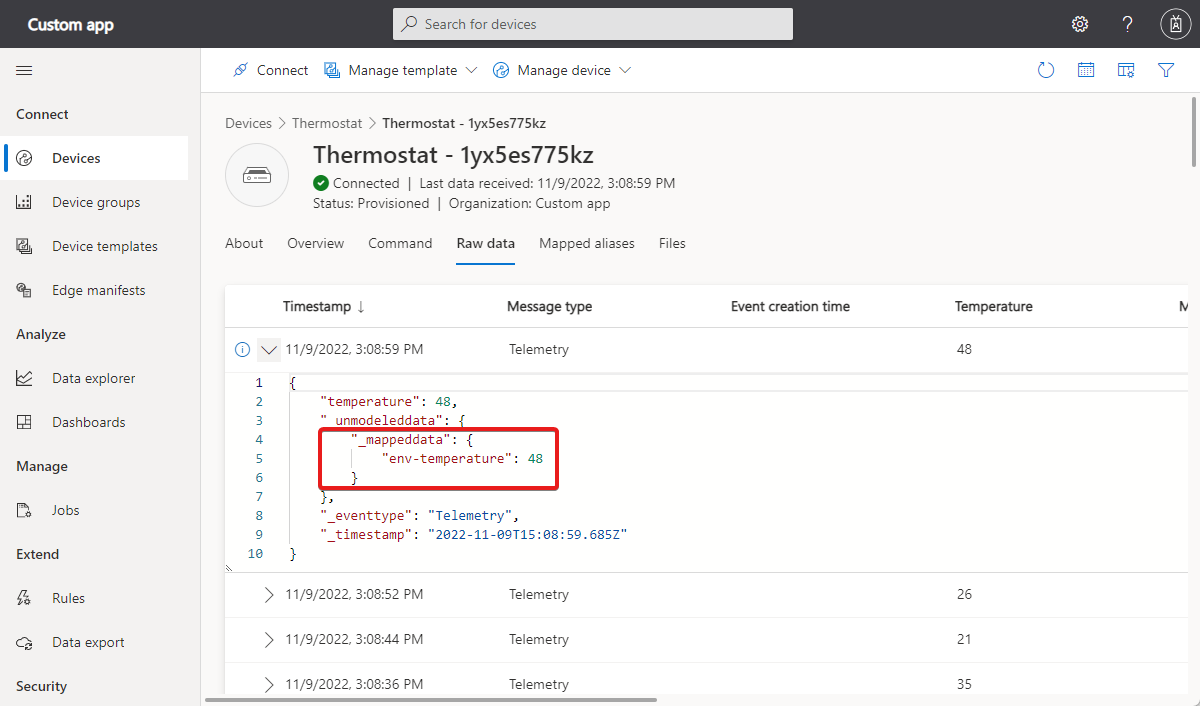

显示“原始数据”视图的消息中的映射数据部分的屏幕截图。

如果在多次刷新原始数据后没有看到映射的数据，请检查你使用的 JSONPath 表达式是否与遥测数据消息的结构匹配。

对于 IoT Edge 设备，数据映射应用于遥测来自所有 IoT Edge 模块和中心的遥测数据。 不能将映射应用到某一特定 Azure IoT Edge 模块。

对于分配给设备模板的设备，你无法映射组件或继承接口的数据。 不过，可以在将设备中的数据分配给设备模板之前，对其进行映射。

管理映射

要查看、编辑或删除映射，请导航到“映射的别名”页面。 选择一个映射即可编辑或删除。 你可以选择多个映射并同时删除：

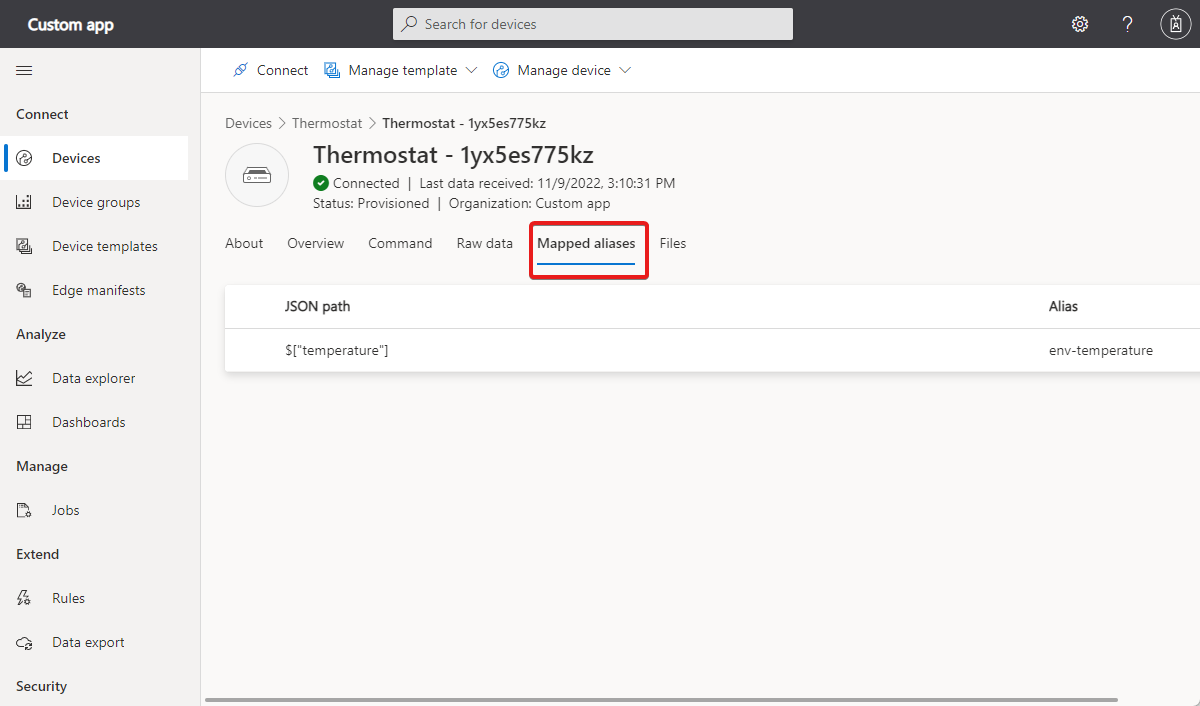

显示带有“编辑”和“删除”按钮的“映射别名”视图的屏幕截图。

默认情况下，IoT Central 中的数据导出包括映射的数据。 要排除映射数据，请在数据导出中使用数据转换。

映射未建模的遥测数据

可以映射未建模的遥测数据，包括来自未建模组件的遥测数据。 例如，给定根组件中定义的 workingSet 遥测数据和恒温器组件中定义的 temperature 遥测数据，如下例所示：

{
  "_unmodeleddata": {
    "workingSet": 74
  },
  "_eventtype": "Telemetry",
  "_timestamp": "2022-07-18T09:22:40.257Z"
}

{
  "_unmodeleddata": {
    "thermostat2": {
      "__t": "c",
      "temperature": 44
    }
  },
  "_eventtype": "Telemetry",
  "_timestamp": "2022-07-18T09:21:48.69Z"
}

可以使用以下映射定义映射此遥测数据：

  • $["workingSet"] ws
  • $["temperature"] temp

注意

不要在映射定义中包含组件名称。

这些映射规则的结果类似于以下示例：

{
  "telemetries": {
    "workingSet": 84,
    "_mappeddata": {
      "ws": 84
    }
  }
}

{
  "_unmodeleddata": {
    "thermostat2": {
      "__t": "c",
      "temperature": 12
    },
    "_mappeddata": {
      "thermostat2": {
        "__t": "c",
        "temp": 12
      }
    }
  },
  "_eventtype": "Telemetry",
  "_timestamp": "2022-07-18T09:31:21.088Z"
}

现在，可以使用映射的别名在图表或仪表板上显示遥测数据。 还可以在导出遥测数据时使用映射的别名。
