配置适用于网关层次结构方案的 API 代理模块

项目
06/12/2024

适用于：IoT Edge 1.5 IoT Edge 1.4

重要

IoT Edge 1.5 LTS 和 IoT Edge 1.4 LTS 是受支持的版本。 IoT Edge 1.4 LTS 的生命周期结束日期为 2024 年 11 月 12 日。如果你使用的是较低的版本，请参阅更新 IoT Edge。

本文介绍了 API 代理模块的配置选项，以便你可以自定义模块以支持网关层次结构要求。

API 代理模块在部署多个服务（都支持 HTTPS 协议并绑定到端口 443）时简化了 IoT Edge 设备的通信。这在基于 ISA-95 的网络隔离体系结构（如网络隔离下游设备中所述）的 IoT Edge 设备的分层部署中尤其重要，因为下游设备上的客户端无法直接连接到云。

例如，若要允许下游 IoT Edge 设备拉取 Docker 映像，需要部署 Docker 注册表模块。若要允许上传 blob，需要在同一 IoT Edge 设备上部署 Azure Blob 存储模块。这两个服务都使用 HTTPS 进行通信。 API 代理会在 IoT Edge 设备上启用此类部署。 API 代理模块不是绑定到每个服务，而是绑定到主机设备上的 443 端口，并根据可供用户配置的规则将请求路由到该设备上运行的相应服务模块。各个服务仍负责处理请求，包括对客户端进行身份验证和授权。

如果没有 API 代理，每个服务模块都必须绑定到主机设备上的独立端口，这就需要在连接到父 IoT Edge 设备的每个子设备上进行配置更改，这是比较繁琐的操作且容易出错。

注意

下游设备将数据直接发送到 Internet 或网关设备（不管是否已启用 IoT Edge）。子设备可以是下游设备，也可以是嵌套拓扑中的网关设备。

部署代理模块

API 代理模块可从 Microsoft 容器注册表 (MCR) 获取，映像 URI 为 mcr.microsoft.com/azureiotedge-api-proxy:latest。可以使用 Azure 门户或 Azure CLI 部署模块。

了解代理模块

API 代理模块利用 nginx 反向代理通过网络层路由数据。代理内嵌在模块中，这意味着模块映像需要支持代理配置。例如，如果代理正在侦听某个端口，则该模块需要打开该端口。

代理的开头为模块中嵌入的默认配置文件。可使用模块孪生将新配置传递到该模块。此外，还可使用环境变量在部署期间启用或禁用配置设置。

本文首先重点介绍默认配置文件以及如何使用环境变量来启用其设置。然后我们将在最后讨论如何自定义配置文件。

默认配置

API 代理模块附带了支持常见方案并允许自定义的默认配置。可通过模块的环境变量控制默认配置。

当前，默认环境变量包括：

环境变量	说明
`PROXY_CONFIG_ENV_VAR_LIST`	列出要在以逗号分隔的列表中更新的所有变量。此步骤可防止意外修改错误的配置设置。
`NGINX_DEFAULT_TLS`	指定要启用的 TLS 协议的列表。参阅 NGINX 的 ssl_protocols。默认值为“TLSv1.2”。
`NGINX_DEFAULT_PORT`	更改 nginx 代理侦听的端口。如果更新此环境变量，则必须在模块 dockerfile 中公开端口，并在部署清单中声明端口绑定。有关详细信息，请参阅公开代理端口。默认端口为 443。从 Azure 市场部署时，默认端口将更新为 8000，以防止与 edgeHub 模块冲突。有关详细信息，请参阅最小化开放端口数。
`DOCKER_REQUEST_ROUTE_ADDRESS`	路由 docker 请求的地址。将顶层设备上的此变量修改为指向注册表模块。默认值为父主机名。
`BLOB_UPLOAD_ROUTE_ADDRESS`	路由 blob 注册表请求的地址。将顶层设备上的此变量修改为指向 blob 存储模块。默认值为父主机名。

最小化开放端口数

为了最大程度地减少开放端口的数量，API 代理模块应转发所有 HTTPS 流量（端口 443），包括面向 edgeHub 模块的流量。 API 代理模块默认配置为重新路由端口 443 上的所有 edgeHub 流量。

使用以下步骤来配置部署，以最大程度地减少开放端口数：

更新 edgeHub 模块设置，使其不绑定在端口 443 上，否则将出现端口绑定冲突。默认情况下，edgeHub 模块绑定在端口443、5671 和 8883 上。删除端口 443 绑定，其余两个绑定不变：
```
{
  "HostConfig": {
    "PortBindings": {
      "5671/tcp": [
        {
          "HostPort": "5671"
        }
      ],
      "8883/tcp": [
        {
          "HostPort": "8883"
        }
      ]
    }
  }
}
```
配置 API 代理模块，使其绑定在端口 443 上。
1. 将 NGINX_DEFAULT_PORT 环境变量的值设置为 443。
2. 更新容器创建选项，使其绑定端口 443。
```
{
  "HostConfig": {
    "PortBindings": {
      "443/tcp": [
        {
          "HostPort": "443"
        }
      ]
    }
  }
}
```

如果不需要将开放端口数减至最低，则可以让 edgeHub 模块使用端口 443，并将 API 代理模块配置为侦听另一个端口。例如，API 代理模块可以通过将 NGINX_DEFAULT_PORT 环境变量的值设置为 8000 并为端口 8000 创建端口绑定，来侦听端口 8000。

启用容器映像下载

API 代理模块的一个常见用例是启用较低层的 IoT Edge 设备来拉取容器映像。此方案使用 Docker 注册表模块从云中检索容器映像，并将它们缓存在顶层。 API 代理转发从较低的层（由顶层的注册表模块提供服务）下载容器映像的所有 HTTPS 请求。

此方案要求下游 IoT Edge 设备指向域名 $upstream，后面是 API 代理模块端口号，而不是映像的容器注册表。例如：$upstream:8000/azureiotedge-api-proxy:1.1。

在教程使用网关创建 IoT Edge 设备的层次结构中演示了此用例。

在顶层配置以下模块：

Docker 注册表模块
- 为模块配置一个易记名称（如“注册表”），并公开该模块中的一个端口以接收请求。
- 配置要映射到容器注册表的模块。

API 代理模块

配置以下环境变量：

“属性”	“值”
`DOCKER_REQUEST_ROUTE_ADDRESS`	注册表模块名称和开放端口。例如，`registry:5000`。
`NGINX_DEFAULT_PORT`	Nginx 代理对其进行侦听以获取来自下游设备的请求的端口。例如，`8000`。

配置以下 createOptions：

{
   "HostConfig": {
      "PortBindings": {
         "8000/tcp": [
            {
               "HostPort": "8000"
            }
         ]
      }
   }
}

对于此方案，在任何较低层上配置以下模块：

API 代理模块。除底层设备外，所有下层设备都需要 API 代理模块。
- 配置以下环境变量：

  “属性” “值”

  NGINX_DEFAULT_PORT Nginx 代理对其进行侦听以获取来自下游设备的请求的端口。例如，8000。
- 配置以下 createOptions：
```
{
   "HostConfig": {
      "PortBindings": {
         "8000/tcp": [
            {
               "HostPort": "8000"
            }
         ]
      }
   }
}
```

“属性”	“值”
`NGINX_DEFAULT_PORT`	Nginx 代理对其进行侦听以获取来自下游设备的请求的端口。例如，`8000`。

公开代理端口

默认情况下，从 docker 映像公开端口 8000。如果使用了不同的 nginx 代理端口，请添加在部署清单中声明端口的 ExposedPorts 部分。例如，如果将 nginx 代理端口更改为 8001，请将以下内容添加到部署清单：

{
   "ExposedPorts": {
      "8001/tcp": {}
   },
   "HostConfig": {
      "PortBindings": {
            "8001/tcp": [
               {
                  "HostPort": "8001"
               }
            ]
      }
   }
}

启用 blob 上传

API 代理模块的另一个用例是启用较低层的 IoT Edge 设备来上传 blob。此用例支持在较低层设备上使用故障排除功能，如上传模块日志或上传支持捆绑包。

此方案使用顶层的 IoT Edge 上的 Azure Blob 存储模块来处理 blob 创建和上载。在嵌套方案中，最多支持五个层。 “IoT Edge 上的 Azure Blob 存储”模块在顶层设备上是必需的，而在下层设备上是可选的。有关多层部署的示例，请参阅用于工业 IoT 的 Azure IoT Edge 示例。

在顶层配置以下模块：

IoT Edge 上的 Azure Blob 存储模块。

API 代理模块

配置以下环境变量：

“属性”	“值”
`BLOB_UPLOAD_ROUTE_ADDRESS`	Blob 存储模块名称和开放端口。例如，`azureblobstorageoniotedge:11002`。
`NGINX_DEFAULT_PORT`	Nginx 代理对其进行侦听以获取来自下游设备的请求的端口。例如，`8000`。

配置以下 createOptions：

{
   "HostConfig": {
      "PortBindings": {
         "8000/tcp": [
            {
               "HostPort": "8000"
            }
         ]
      }
   }
}

对于此方案，在任何较低层上配置以下模块：

API 代理模块
- 配置以下环境变量：

  “属性” “值”

  NGINX_DEFAULT_PORT Nginx 代理对其进行侦听以获取来自下游设备的请求的端口。例如，8000。
- 配置以下 createOptions：
```
{
   "HostConfig": {
      "PortBindings": {
         "8000/tcp": [
            {
               "HostPort": "8000"
            }
         ]
      }
   }
}
```

“属性”	“值”
`NGINX_DEFAULT_PORT`	Nginx 代理对其进行侦听以获取来自下游设备的请求的端口。例如，`8000`。

使用以下步骤将支持捆绑包或日志文件上传到位于顶层的 blob 存储模块：

使用 Azure 存储资源管理器或 REST API 创建 blob 容器。有关详细信息，请参阅使用 IoT Edge 上的 Azure Blob 存储在边缘中存储数据。
根据检索 IoT Edge 部署中的日志中的步骤来请求日志或支持捆绑包上传，但使用域名 $upstream 和开放代理端口来代替 blob 存储模块地址。例如：
```
{
   "schemaVersion": "1.0",
   "sasUrl": "https://$upstream:8000/myBlobStorageName/myContainerName?SAS_key",
   "since": "2d",
   "until": "1d",
   "edgeRuntimeOnly": false
}
```

编辑代理配置

默认配置文件内嵌在 API 代理模块中，但你可以使用模块孪生通过云将新配置传递到该模块。

当你编写自己的配置时，仍可以使用环境来调整每个部署的设置。使用以下语法：

使用 ${MY_ENVIRONMENT_VARIABLE} 检索环境变量的值。

使用条件语句根据环境变量的值启用或禁用设置：

#if_tag ${MY_ENVIRONMENT_VARIABLE}
     statement to execute if environment variable evaluates to 1
#endif_tag ${MY_ENVIRONMENT_VARIABLE}

#if_tag !${MY_ENVIRONMENT_VARIABLE}
     statement to execute if environment variable evaluates to 0
#endif_tag !${MY_ENVIRONMENT_VARIABLE}

当 API 代理模块分析代理配置时，它首先使用替换将 PROXY_CONFIG_ENV_VAR_LIST 中列出的所有环境变量替换为它们所提供的值。然后，将替换 #if_tag 和 #endif_tag 对之间的所有内容。然后，该模块向 nginx 反向代理提供经过分析的配置。

若要动态更新代理配置，请使用以下步骤：

编写配置文件。可使用此默认模板作为参考：nginx_default_config.conf
复制配置文件的文本，并将其转换为 base64。

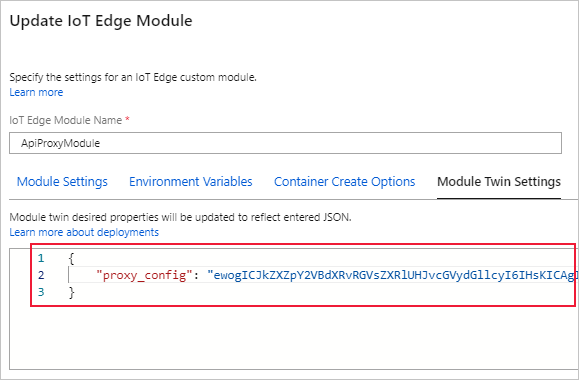

将已编码的配置文件粘贴为模块孪生中 proxy_config 所需属性的值。

通过
