如何将 Smartphone 转换为 IoT 设备

Azure IoT 解决方案使你能够将 IoT 设备连接到基于云的 IoT 服务。 设备发送遥测数据(如温度和湿度),并对命令(如重启和更改传递间隔)做出响应。 设备还可以将其内部状态与服务同步,并共享设备型号和操作系统等属性。

IoT 即插即用手机应用使你能够快速开始浏览 Azure IoT 功能,而无需配置专用 IoT 设备。

Azure IoT 即插即用应用

为了快速入门,本文将使用 Smartphone 应用作为 IoT 设备。 该应用将发送从手机传感器收集的遥测数据,响应从服务调用的命令,并报告属性值。

可以使用此 Smartphone 应用来执行以下操作:

  • 探索基本 IoT 方案。
  • 远程管理手机并与之进行交互。
  • 测试配置。
  • 作为自定义设备开发的起点。

安装应用

从其中一个应用商店安装应用到智能手机上:

在 Google Play 上获得 Android 手机的应用。从 App Store 为手机下载应用。

应用功能

连接

可以通过扫描 IoT Central 中的 QR 码来连接到 IoT Central 应用程序。

若要了解详细信息,请参阅本指南后面的连接应用

遥测

此应用从手机传感器收集数据,以将其作为遥测数据发送到你所使用的 IoT 服务。 默认情况下,每隔五秒聚合一次传感器数据,但你可以在应用设置页上更改此时间段:

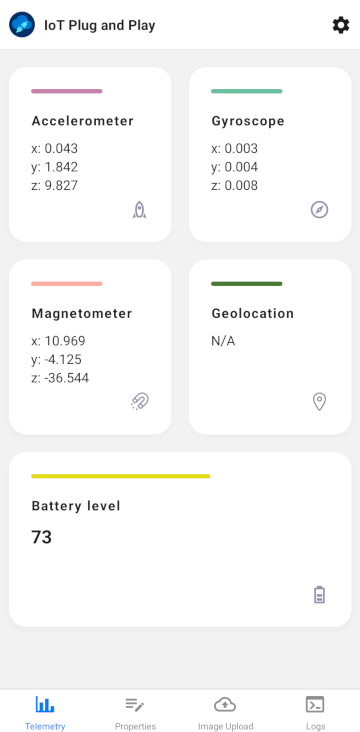

Smartphone 应用中的“遥测数据”页的屏幕截图。

以下屏幕截图显示了 IoT Central 中显示某些设备遥测数据的设备视图:

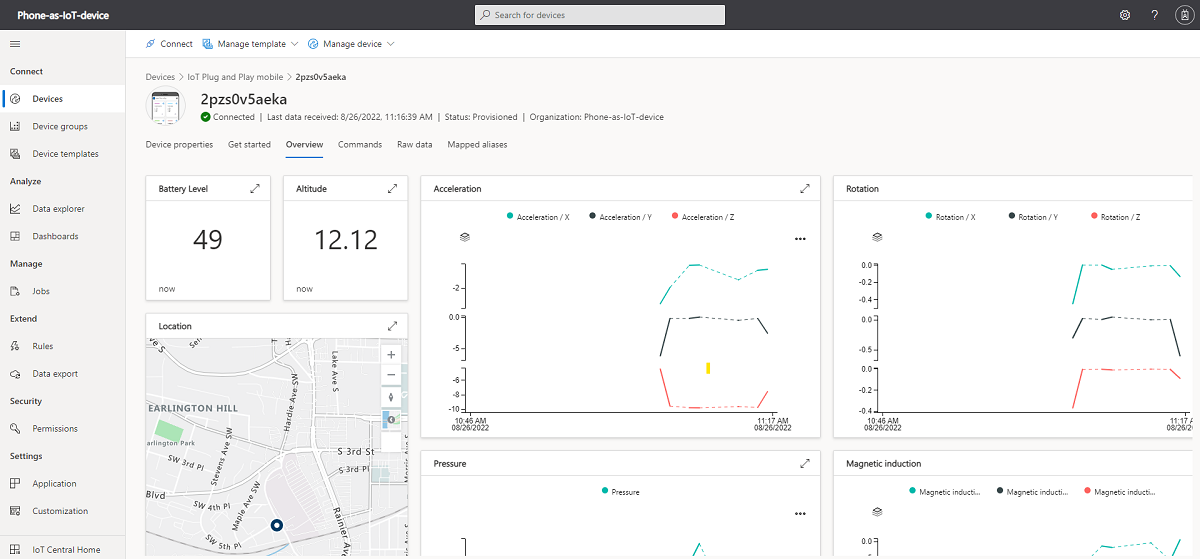

IoT Central 中设备遥测的屏幕截图。

属性

应用报告设备型号和制造商等设备状态。 还有一个可编辑的属性,可在 Azure IoT 解决方案中修改和查看更改同步:

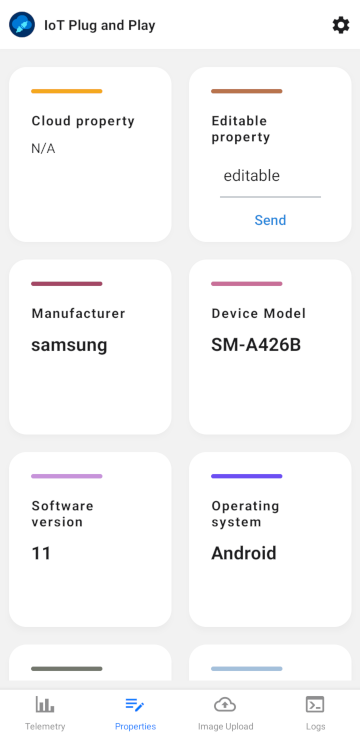

显示移动设备应用中的“属性”页的屏幕截图。

以下屏幕截图显示了在将属性发送到设备后 IoT Central 中的可写属性:

在 IoT Central 中显示可写属性的屏幕截图。

图像上传

IoT Central 和 IoT 中心均支持从设备上将文件上传到 Azure 存储。 该 Smartphone 应用允许你从设备上传图像。

若要详细了解如何配置服务以支持从设备上传文件,请参阅:

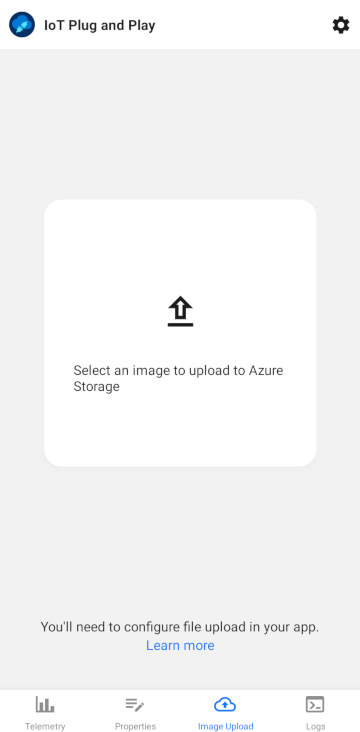

显示 Smartphone 应用中的“图像上传”页的屏幕截图。

日志

Smartphone 应用会将事件写入本地日志文件,你可以在应用中查看这些事件。 使用日志文件进行故障排除并更好地了解应用的作用:

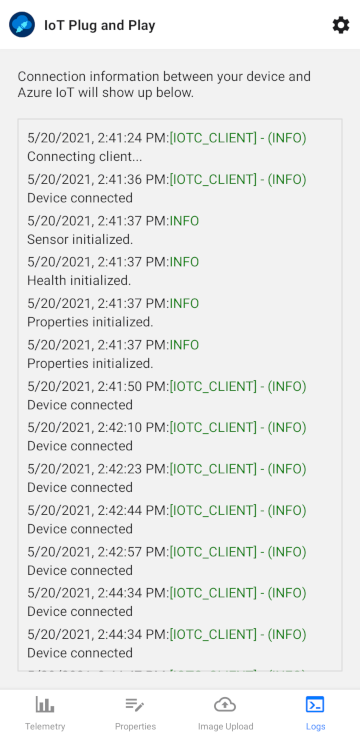

显示 Smartphone 应用中的“日志”页的屏幕截图。

设置

应用中的“设置”页允许你执行以下操作:

  • 将应用连接到 Azure IoT 解决方案。
  • 查看当前设备注册信息。
  • 通过清除存储的数据重置应用。
  • 自定义应用外观。
  • 设置应用向 IoT 服务发送遥测数据的频率。

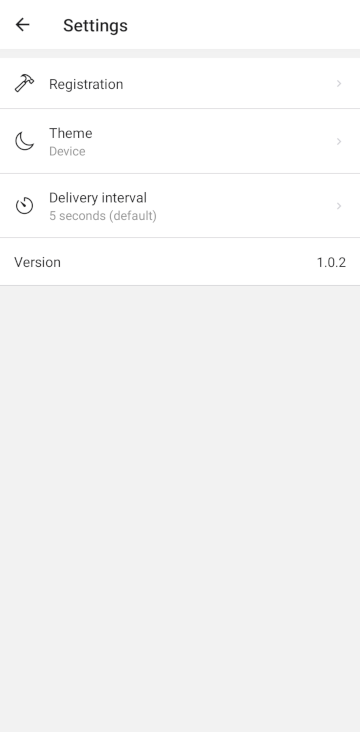

Smartphone 应用中的“设置”页的屏幕截图。

连接应用

先决条件

如果没有 Azure 订阅,请在开始之前创建一个免费帐户。

创建 IoT Central 应用程序。 若要了解详细信息,请参阅创建 IoT Central 应用程序

注册设备

在连接手机应用之前,需要在 IoT Central 应用程序中注册设备。 创建设备注册时,IoT Central 会生成设备连接信息。

在 IoT Central 中注册设备:

  1. 登录到 IoT Central 应用程序,然后导航到“设备”页。

  2. 选择“创建设备”

  3. 在“创建新设备”页上,选择“创建”

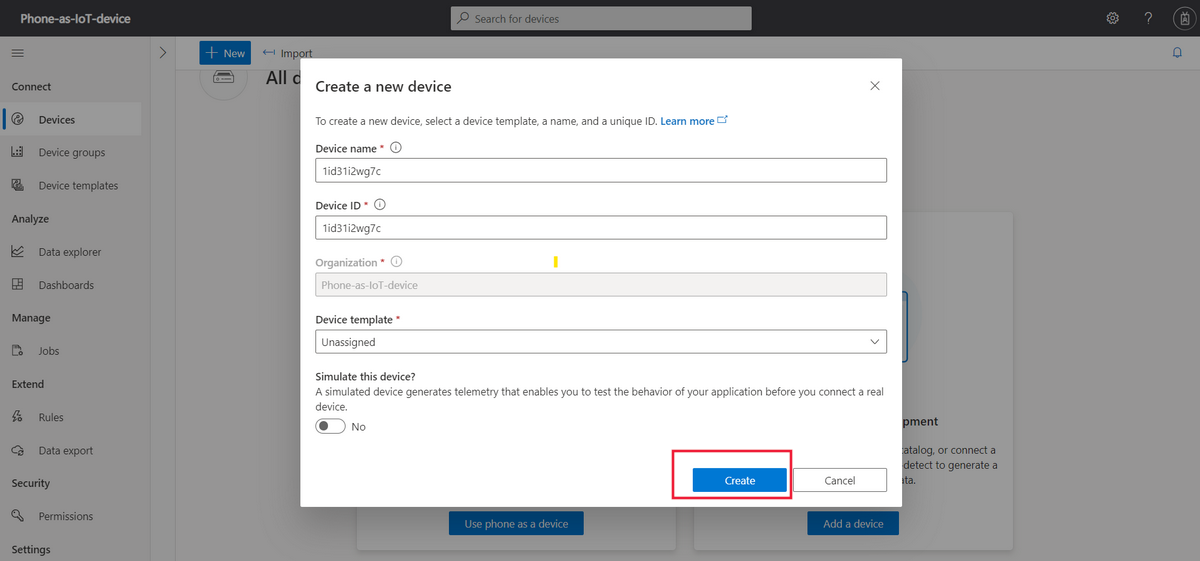

    显示如何在 IoT Central 中创建设备的屏幕截图。

  4. 在设备列表中,单击设备名称,然后选择“连接”。 在“设备连接”页上,可以在下一部分的智能手机应用中看到要扫描的 QR 码:

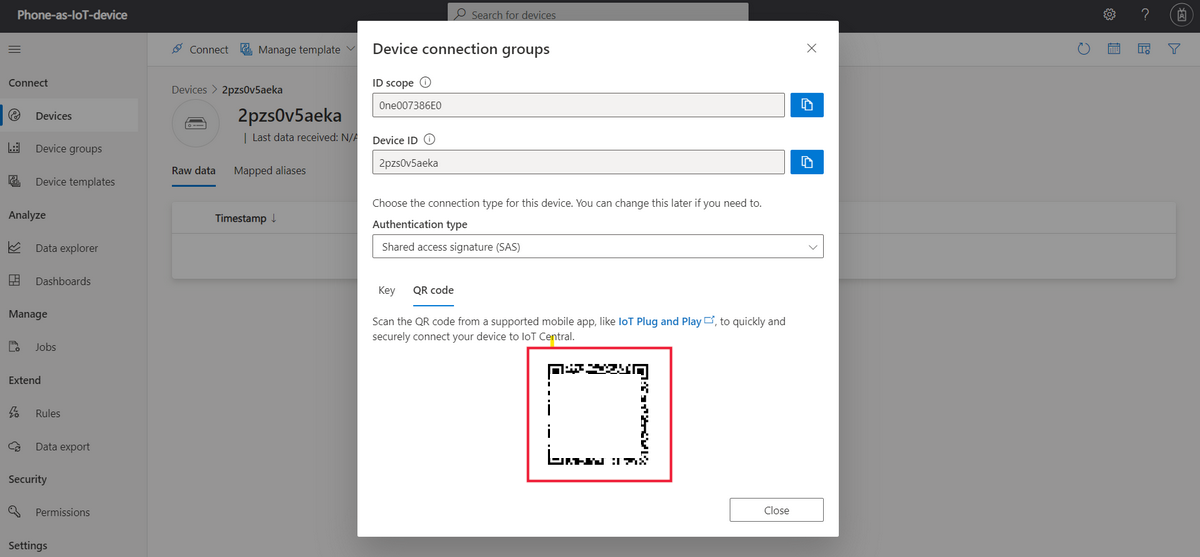

    显示带有 QR 码的“设备连接”页的屏幕截图。

连接设备

在 IoT Central 中注册设备后,可以通过扫描 QR 码来连接 Smartphone 应用。 连接应用:

  1. 在智能手机上打开 IoT PnP 应用。

  2. 在欢迎页上,选择“扫描 QR 码”。 将手机摄像头对准 QR 码。 然后在建立连接时等待几秒钟。

  3. 在应用的“遥测”页上,可以看到应用发送到 IoT Central 的数据。 在“日志”页上,可以看到设备正在建立连接,还可以看到一些初始化消息。

  4. 在“设置 > 注册”页上,可以看到设备 ID 和应用用于连接到 IoT Central 的 ID 范围。

若要详细了解如何将设备连接到 IoT Central,请参阅设备连接方式

验证连接

若要查看设备在 IoT Central 应用程序中发送的数据:

  1. 登录到 IoT Central 应用程序,然后导航到“设备”页。 你的设备会自动分配到“智能手机”设备模板。

    提示

    可能需要在 Web 浏览器中刷新页面,才能看到设备何时被分配到“智能手机”设备模板。

  2. 在设备列表中,单击设备名称,然后选择“概述”。 “概述”页显示 Smartphone 传感器的遥测数据:

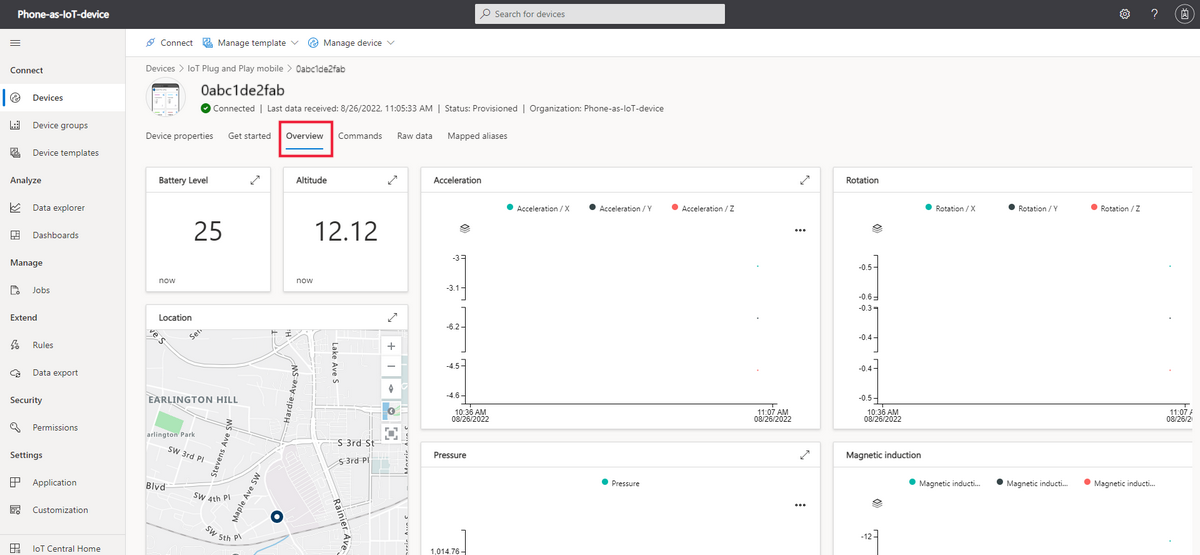

    IoT Central 中显示 Smartphone 传感器遥测数据的设备“概述”页的屏幕截图。

  3. 查看“关于”页查看设备发送的属性。

  4. 在“命令”页上,运行“LightOn”命令以打开手机闪光灯。

提示

“原始数据”页显示来自设备的所有数据。

后续步骤

现在,智能手机应用已连接到 IoT Central,接下来建议详细了解 IoT Central
