在 Azure 逻辑应用中使用作用域基于组状态运行操作
适用于：Azure 逻辑应用（消耗）
若要仅在另一组操作成功或失败后运行操作，请在范围内对这些操作进行分组。 如果你希望将各个操作组织为逻辑组，评估该组的状态并执行基于作用域状态的操作，则此结构非常有用。 当某个作用域中的所有操作都完成运行后，该作用域也确定了其自己的状态。 例如，当希望实现异常和错误处理时可以使用作用域。
若要检查作用域的状态，可以使用与用来确定逻辑应用运行状态（例如“已成功”、“已失败”、“已取消”，等等）的条件相同的条件。 默认情况下，当作用域的所有操作都成功时，作用域的状态将被标记为“已成功”。 但是，当作用域中有任何操作失败或被取消时，作用域的状态将被标记为“已失败”。 有关作用域的限制，请参阅限制和配置。

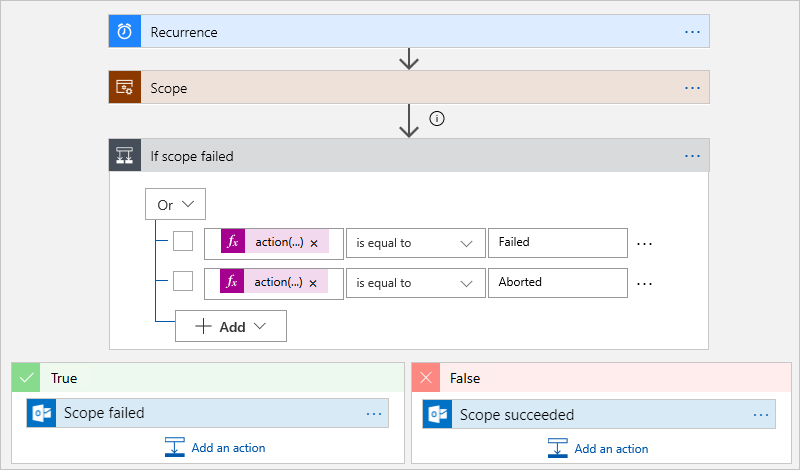

例如，下面是一个高级别逻辑应用，它使用作用域来运行特定操作并使用一个条件来检查作用域的状态。 如果作用域中有任何操作失败或意外终止，则作用域将被相应地标记为“已失败”或“已中止”，并且逻辑应用将发送一条“作用域已失败”消息。 如果作用域中的所有操作都成功，则逻辑应用会发送一条“作用域已成功”消息。
先决条件
若要完成本文中的示例，需要具有以下各项：
Azure 订阅。 如果没有订阅，可以注册免费的 Azure 帐户。
一个由逻辑应用支持的任何电子邮件提供程序提供的电子邮件帐户。 此示例使用的是 Outlook.com。 如果使用其他提供程序，则一般流程保持不变，但出现的 UI 会有所不同。
一个必应地图密钥。 若要获取此密钥，请参阅Get a Bing Maps key（获取必应地图密钥）。
有关逻辑应用的基础知识
创建示例逻辑应用
首先，创建此示例逻辑应用，以便之后可以添加作用域：
- 一个计划 - 定期触发器，用于按你指定的时间间隔检查必应地图服务
- 一个必应地图 - 获取路线操作，用于检查两个位置之间的旅行时间
- 一个条件操作，用于检查旅行时间是否超出了你指定的旅行时间
- 一个在当前旅行时间超出指定时间时向你发送电子邮件的操作
你可以随时保存逻辑应用，因此请频繁保存你的工作。
如果尚未登录到 Azure 门户，请进行登录。 创建空白逻辑应用。

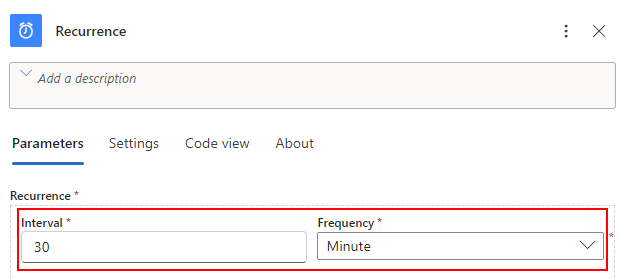

添加采用以下设置的“计划 - 重复”触发器： 间隔 =“1”，频率 =“分钟”
提示
若要在视觉方面简化视图并在设计器中隐藏每个操作的详细信息，请在执行这些步骤时折叠每个操作的形状。
添加“必应地图 - 获取路线”操作。
如果尚没有必应地图连接，则会要求你创建一个连接。
设置 值 说明 连接名称 BingMapsConnection 提供连接的名称。 API 密钥 <your-Bing-Maps-key> 输入以前接收的必应地图密钥。 根据此图像下方的表中所示设置获取路线操作：
有关这些参数的详细信息，请参阅 Calculate a route（计算路线）。
设置 值 说明 路标 1 <起点> 输入路线的起点。 路标 2 <终点> 输入路线的目的地。 避免 无 输入路线上需要避免的项目，例如高速公路、收费站等。 有关可能的值，请参阅计算路由。 优化 timeWithTraffic 选择一个参数来优化路线，例如距离、时间（在使用当前交通信息的情况下），等等。 此示例使用以下值：timeWithTraffic 距离单位 <your-preference> 输入要用来计算路线的距离单位。 此示例使用以下值：“英里” 旅行模式 驾车 输入路线的旅行模式。 此示例使用以下值：Driving 运输日期/时间 无 仅适用于运输模式。 运输日期/时间类型 无 仅适用于运输模式。
添加条件，检查当前交通状况下的旅行时间是否超出了指定时间。 对于本示例，请遵循以下步骤：
重命名条件并提供以下说明：如果流量时间超过指定的时间

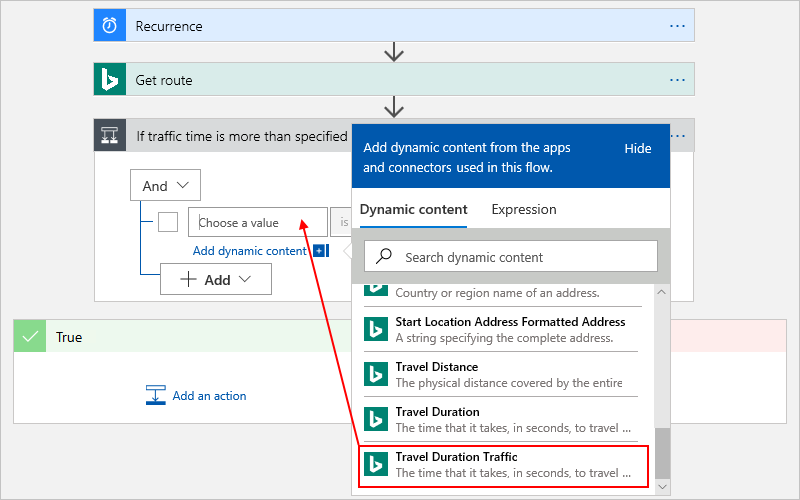

在最左侧的列中，单击“选择值”框内部，会显示动态内容列表。 从该列表中，选择“旅行期间 - 交通”字段（以秒为单位）。
在中间的框中选择此运算符：大于
在最右侧的列中，输入此比较值（以秒为单位，相当于 10 分钟）：600
完成后，条件如以下示例所示：

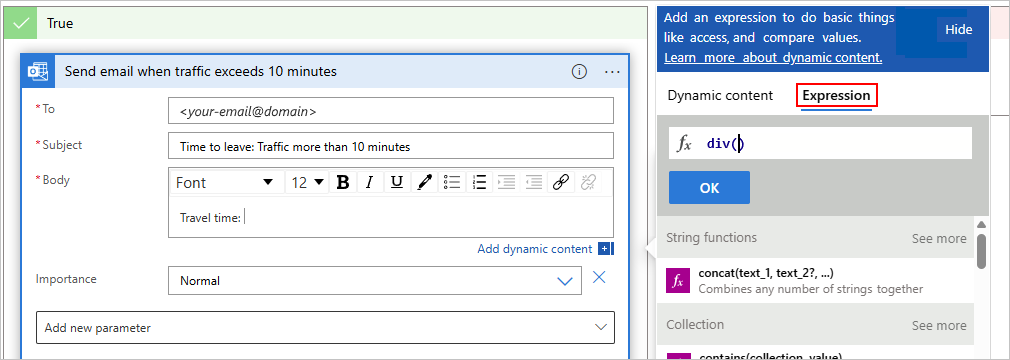

在“If true”分支中，为电子邮件提供程序添加一个“发送电子邮件”操作。 按照此图像下的步骤设置此操作：
在“收件人”字段中，输入电子邮件地址以进行测试。
在“主题”字段中，输入以下文本：
Time to leave: Traffic more than 10 minutes- 在“正文”字段中，输入带尾随空格的以下文本：
Travel time:当光标出现在“正文”字段中时，动态内容列表将保持打开状态，以便你可以选择此时可用的任何参数。
在动态内容列表中，选择“表达式”。
查找并选择“div()”函数。 将游标置于函数的括号内。
游标位于函数的括号内时，选择“动态内容”，以便显示动态内容列表。

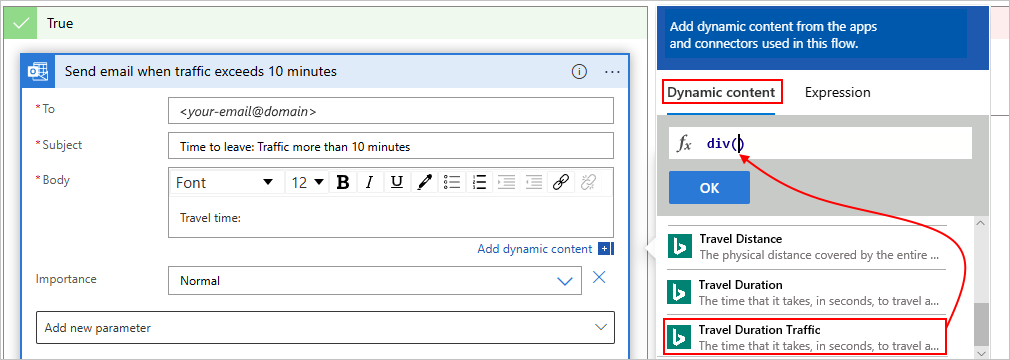

在“获取路线”部分，选择“旅行期间 - 交通”字段 。
在此字段解析为 JSON 格式后，添加一个逗号 (
,)，后跟数字60，以便将“旅行期间 - 交通”中的值从秒转换为分钟。div(body('Get_route')?['travelDurationTraffic'],60)现在，表达式应如下例所示：
完成后，选择“确定” 。
在表达式解析后，添加带有前导空格的以下文本：

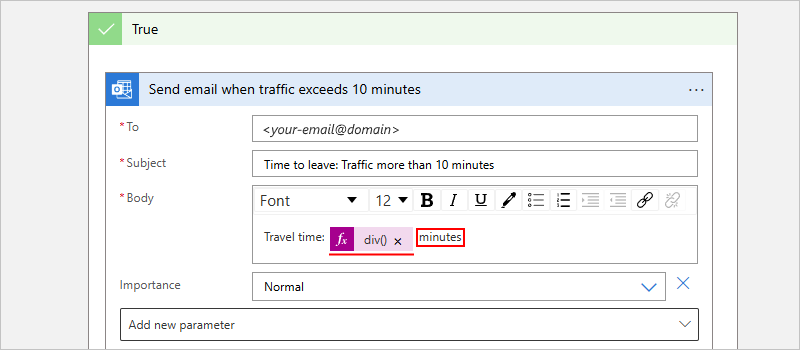

minutes“正文”字段现在如下例所示：
保存逻辑应用。
接下来，添加一个作用域，以便可以对特定操作进行分组并评估它们的状态。
添加作用域
如果尚未打开逻辑应用，则在逻辑应用设计器中打开逻辑应用。

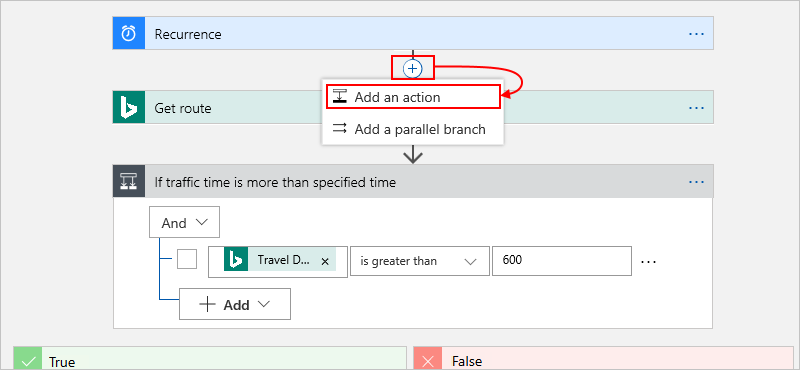

在所需的工作流位置添加一个作用域。 例如，若要在逻辑应用工作流中的现有步骤之间添加范围，请按照下列步骤操作：
将指针移到要添加范围的箭头上。 选择“加号”(+) >“添加操作”。
在搜索框中，输入“范围”作为筛选器。 选择“范围”操作。
将步骤添加到范围
现在，添加要在作用域内运行的步骤，或拖动要在作用域内运行的现有步骤。 对于本例，请将以下操作拖动到作用域中：
- 获取路线
- 交通时间是否超过指定时间，包括“true”和“false”分支

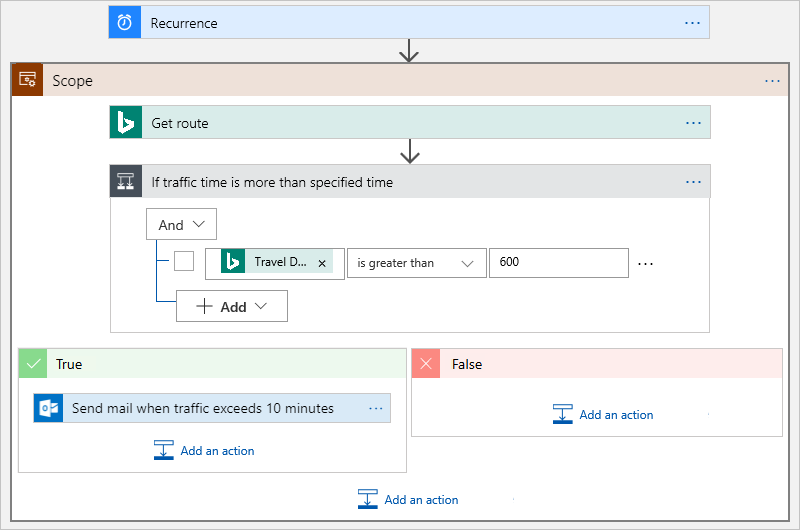

现在，逻辑应用如下例所示：
在作用域下，添加一个条件，用以检查作用域的状态。 重命名条件并提供以下说明：如果作用域失败
在此条件下，添加这些表达式，检查范围的状态是否等于“失败”或“已中止”。
要添加其他行，请选择“添加”。

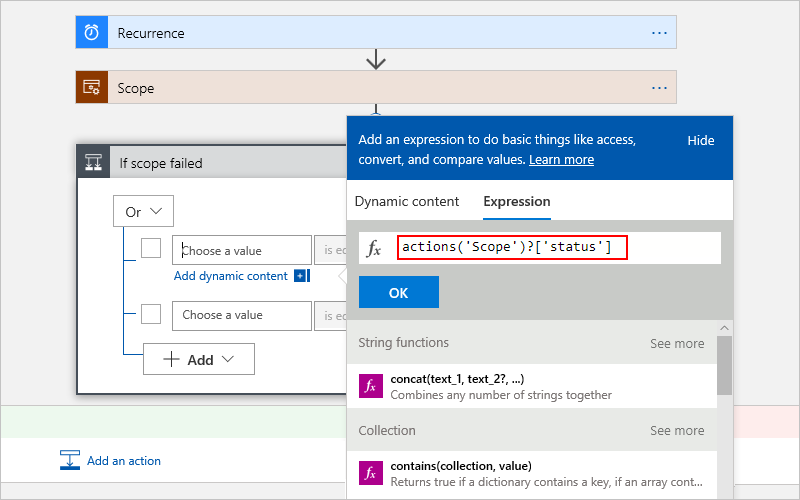

在每一行中，单击左侧框内部，以显示动态内容列表。 在动态内容列表中，选择“表达式”。 在编辑框中，输入此表达式，然后选择“确定”：
result('Scope')[0]['status']
对于这两行，选择“等于”作为其运算符。
对于比较值，在第一行中输入

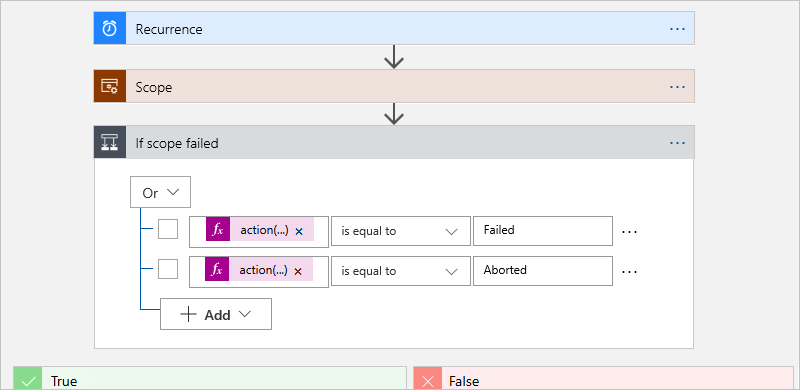

Failed。 在第二行中，输入Aborted。完成后，条件如以下示例所示：
现在，设置条件的

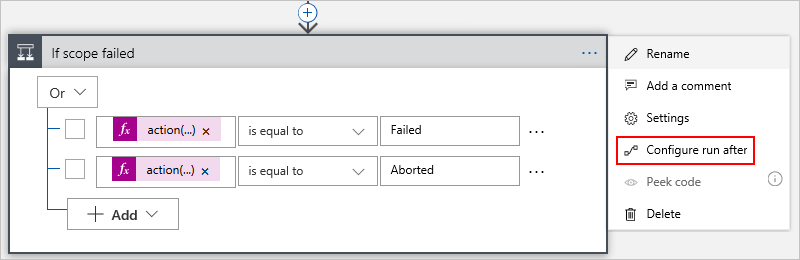

runAfter属性，以便条件检查范围状态并运行在后续步骤中定义的匹配操作。在“范围是否失败”条件中，选择“省略号”(...) 按钮，然后选择“配置在之后运行” 。
选择所有这些范围状态：“成功”、“失败”、“跳过”、“已超时”
完成后，选择“完成”。 该条件现在显示“信息”图标。

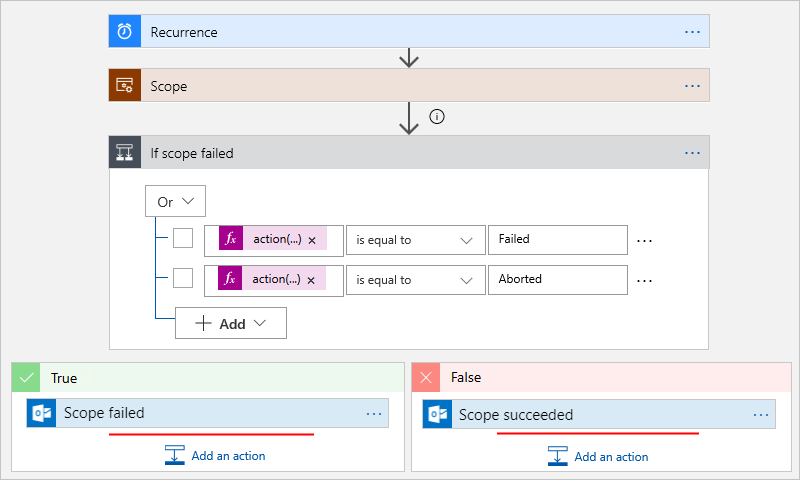

在“If true”和“If false”分支中，根据每个范围状态添加要执行的操作，例如，发送电子邮件或消息 。
保存逻辑应用。

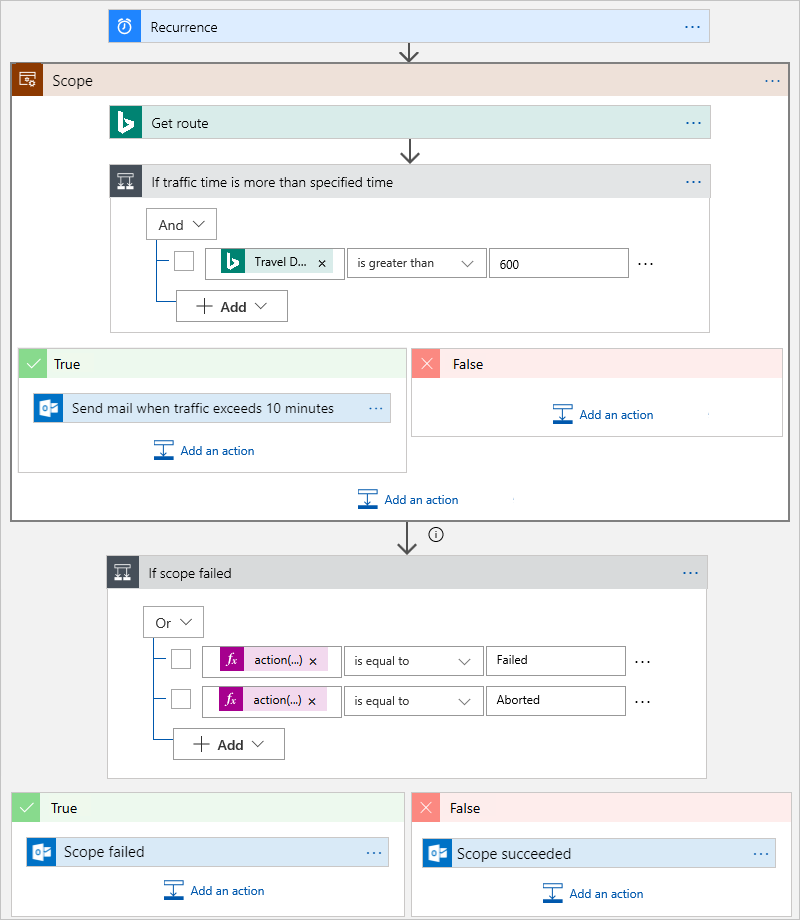

已完成的逻辑应用如下例所示：
测试你的工作
在设计器工具栏上，选择“运行”。 如果作用域中的所有操作都成功，则会收到“作用域已成功”消息。 如果作用域中有任何操作未成功，则会收到“作用域已失败”消息。
JSON 定义
如果是在代码视图中操作，可以改为在逻辑应用的 JSON 定义中定义作用域结构。 例如，下面是前面的逻辑应用中的触发器和操作的 JSON 定义：
"triggers": {
"Recurrence": {
"type": "Recurrence",
"recurrence": {
"frequency": "Minute",
"interval": 1
}
}
}
"actions": {
"If_scope_failed": {
"type": "If",
"actions": {
"Scope_failed": {
"type": "ApiConnection",
"inputs": {
"body": {
"Body": "Scope failed. Scope status: @{result('Scope')[0]['status']}",
"Subject": "Scope failed",
"To": "<your-email@domain.com>"
},
"host": {
"connection": {
"name": "@parameters('$connections')['outlook']['connectionId']"
}
},
"method": "post",
"path": "/Mail"
},
"runAfter": {}
}
},
"else": {
"actions": {
"Scope_succeded": {
"type": "ApiConnection",
"inputs": {
"body": {
"Body": "Scope succeeded. Scope status: @{result('Scope')[0]['status']}",
"Subject": "Scope succeeded",
"To": "<your-email@domain.com>"
},
"host": {
"connection": {
"name": "@parameters('$connections')['outlook']['connectionId']"
}
},
"method": "post",
"path": "/Mail"
},
"runAfter": {}
}
}
},
"expression": {
"or": [
{
"equals": [
"@result('Scope')[0]['status']",
"Failed"
]
},
{
"equals": [
"@result('Scope')[0]['status']",
"Aborted"
]
}
]
},
"runAfter": {
"Scope": [
"Failed",
"Skipped",
"Succeeded",
"TimedOut"
]
}
},
"Scope": {
"type": "Scope",
"actions": {
"Get_route": {
"type": "ApiConnection",
"inputs": {
"host": {
"connection": {
"name": "@parameters('$connections')['bingmaps']['connectionId']"
}
},
"method": "get",
"path": "/REST/V1/Routes/Driving",
"queries": {
"distanceUnit": "Mile",
"optimize": "timeWithTraffic",
"travelMode": "Driving",
"wp.0": "<start>",
"wp.1": "<end>"
}
},
"runAfter": {}
},
"If_traffic_time_is_more_than_specified_time": {
"type": "If",
"actions": {
"Send_mail_when_traffic_exceeds_10_minutes": {
"type": "ApiConnection",
"inputs": {
"body": {
"Body": "Travel time:@{div(body('Get_route')?['travelDurationTraffic'],60)} minutes",
"Subject": "Time to leave: Traffic more than 10 minutes",
"To": "<your-email@domain.com>"
},
"host": {
"connection": {
"name": "@parameters('$connections')['outlook']['connectionId']"
}
},
"method": "post",
"path": "/Mail"
},
"runAfter": {}
}
},
"expression": {
"and" : [
{
"greater": [
"@body('Get_route')?['travelDurationTraffic']",
600
]
}
]
},
"runAfter": {
"Get_route": [
"Succeeded"
]
}
}
},
"runAfter": {}
}
},
