教程：使用 Azure 门户监视两个虚拟机之间的网络通信

  • 项目

在虚拟机 (VM) 和终结点（例如另一 VM）之间成功通信对于组织来说可能很重要。 有时候，配置更改会导致通信中断。

在本教程中，你将了解如何执行以下操作：

  • 创建虚拟网络
  • 创建两个虚拟机
  • 监视两个虚拟机之间的通信
  • 诊断两个虚拟机之间的通信问题

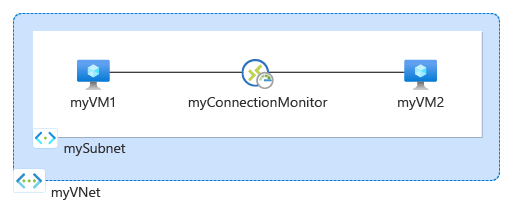

该示意图显示了在教程中创建的资源。

如果没有 Azure 订阅，请在开始之前创建一个免费帐户。

先决条件

  • 具有活动订阅的 Azure 帐户。

创建虚拟网络

在本部分，将创建包含两个子网和一个 Azure Bastion 主机的 myVNet 虚拟网络。 第一个子网用于虚拟机，第二个子网用于 Bastion 主机。

  1. 登录 Azure 门户。

  2. 在门户顶部的搜索框中，输入“虚拟网络”。 在搜索结果中，选择“虚拟网络”。

    屏幕截图显示如何在 Azure 门户中搜索虚拟网络。

  3. 选择“+ 新建”。 在“创建虚拟网络”的“基本信息”选项卡中，输入或选择以下值：

    设置 值
    项目详细信息
    订阅 选择 Azure 订阅。
    资源组 选择“新建”。
    在“名称”中输入“myResourceGroup”。
    选择“确定”。
    实例详细信息
    虚拟网络名称 输入“myVNet”。
    区域 选择“(US)美国东部”。

  4. 选择“IP 地址”选项卡，或选择页面底部的“下一步”按钮两次。

  5. 接受默认 IP 地址空间 10.0.0.0/16。

  6. 选择默认子网旁边的铅笔图标，将其重命名。 在“编辑子网”页的“子网详细信息”下，为“名称”输入 mySubnet，然后选择“保存”。

  7. 选择“查看 + 创建”。

  8. 检查设置，然后选择“创建”。

创建两个虚拟机

在本节中，你将创建两个虚拟机：myVM1 和 myVM2 以测试它们之间的连接。

创建第一个虚拟机

  1. 在门户顶部的搜索框中，输入“虚拟机”。 在搜索结果中，选择“虚拟机”。

  2. 在“虚拟机”中，依次选择“+ 创建”、“+ Azure 虚拟机”。

  3. 在“创建虚拟机”的“基本信息”选项卡中输入或选择以下信息。

    设置 值
    项目详细信息
    订阅 选择订阅。
    资源组 选择“myResourceGroup”。
    实例详细信息
    虚拟机名称 输入“myVM1”。
    区域 选择(US)美国东部。
    可用性选项 选择“无需基础结构冗余”。
    安全类型 保留默认值标准。
    映像 选择“Ubuntu Server 20.04 LTS - x64 Gen2”。
    大小 选择大小或保留默认设置。
    管理员帐户
    身份验证类型 选择密码。
    用户名 输入用户名。
    Password 输入密码。
    确认密码 重新输入密码。

  4. 选择“网络”选项卡，或选择“下一步: 磁盘”，然后选择“下一步: 网络”。

  5. 在“网络”选项卡上，选择以下值：

    设置 值
    网络接口
    虚拟网络 选择“myVNet”。
    子网 选择“mySubnet”。
    公共 IP 选择无。
    NIC 网络安全组 选择“无”。

  6. 选择“查看 + 创建”。

  7. 检查设置，然后选择“创建”。

创建第二个虚拟机

重复上一节中的步骤，创建第二个虚拟机，并输入 myVM2 作为虚拟机名称。

创建连接监视器

在本节中，创建一个连接监视器，监视通过 TCP 端口 3389 进行的从 myVm1 到 myVm2 的通信。

  1. 在门户顶部的搜索框中，输入“网络观察程序”。 选择“网络观察程序”。

  2. 在“监视”下，选择“连接监视器”。

  3. 选择“+ 新建”。

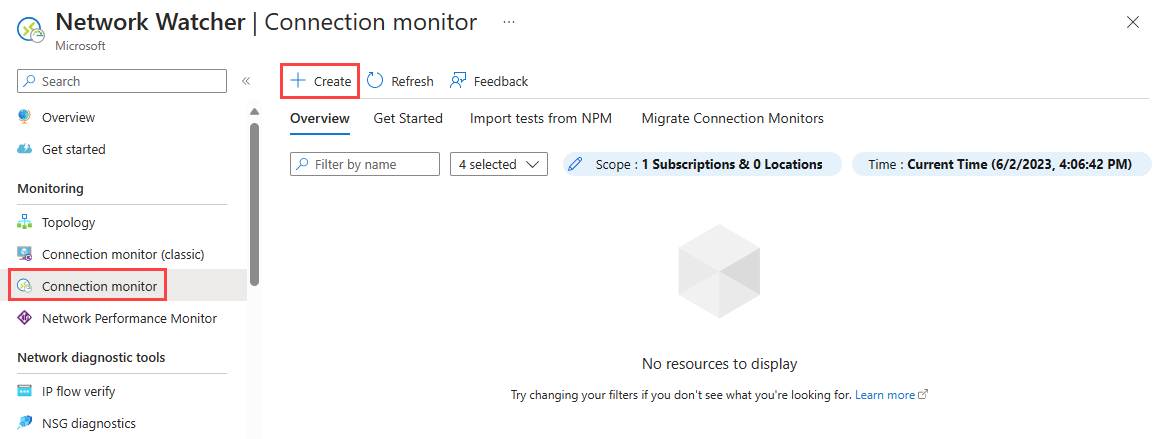

    显示 Azure 门户中的“连接监视器”页面的屏幕截图。

  4. 在“创建连接监视器”的“基本信息”选项卡中，输入或选择以下信息：

    设置 值
    连接监视器名称 输入 myConnectionMonitor。
    订阅 选择订阅。
    区域 选择“美国东部”。
    工作区配置
    虚拟机名称 输入“myVM1”。
    区域 选择“(US)美国东部”。
    工作区配置 保留默认值。

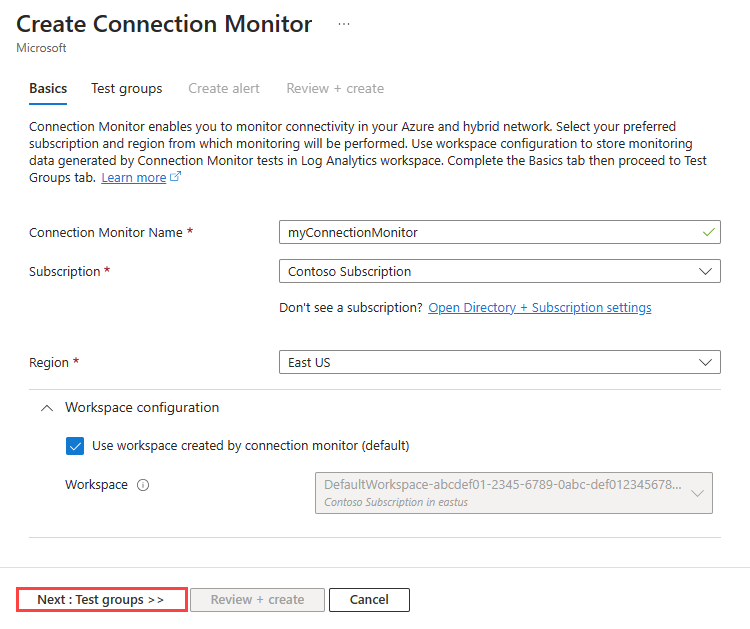

    显示在 Azure 门户中创建连接监视器的“基本信息”选项卡的屏幕截图。

  5. 选择“测试组”选项卡，或者选择“下一步：测试组”按钮。

  6. 在“测试组名称”中输入 myTestGroup。

  7. 在“添加测试组详细信息”页中，选择“+ 添加源”以添加源虚拟机。

  8. 在“添加源”页中，选择“myVM1”作为源终结点，然后选择“添加终结点”。

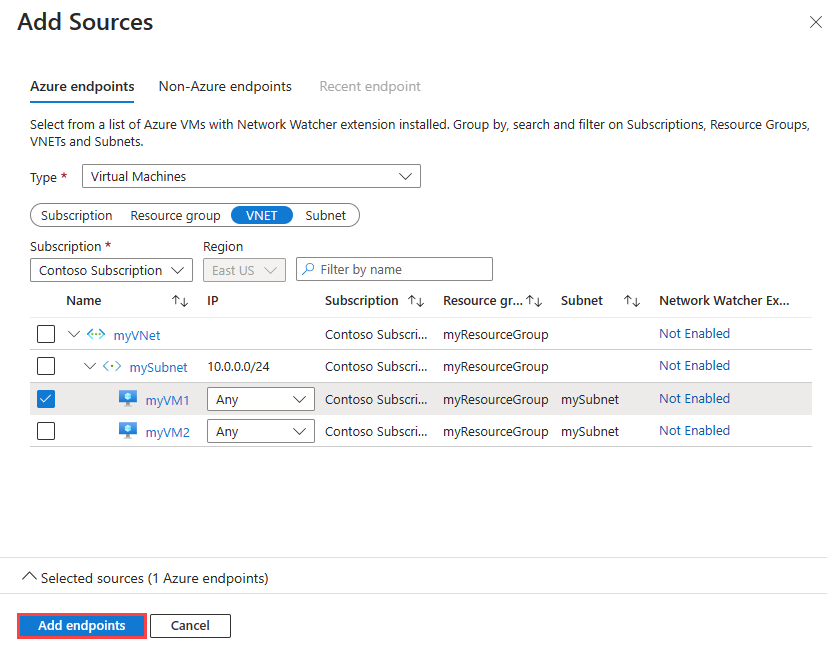

    显示如何在 Azure 门户中为连接监视器添加源终结点的屏幕截图。

    注意

    可以使用“订阅”、“资源组”、“VNET”或“子网”筛选器来缩小虚拟机列表的范围。

  9. 在“添加测试组详细信息”页中，选择“添加测试配置”，然后输入或选择以下信息：

    设置 值
    测试配置名称 输入 SSH-from-myVM1-to-myVM2。
    协议 选择“TCP”。
    目标端口 输入 22。
    测试频率 选择默认值“每 30 秒”。

    显示如何在 Azure 门户中为连接监视器添加测试配置的屏幕截图。

  10. 选择“添加测试配置”。

  11. 在“添加测试组详细信息”页中，选择“添加目标”以添加目标虚拟机。

  12. 在“添加目标”页中，选择“myVM2”作为目标终结点，然后选择“添加终结点”。

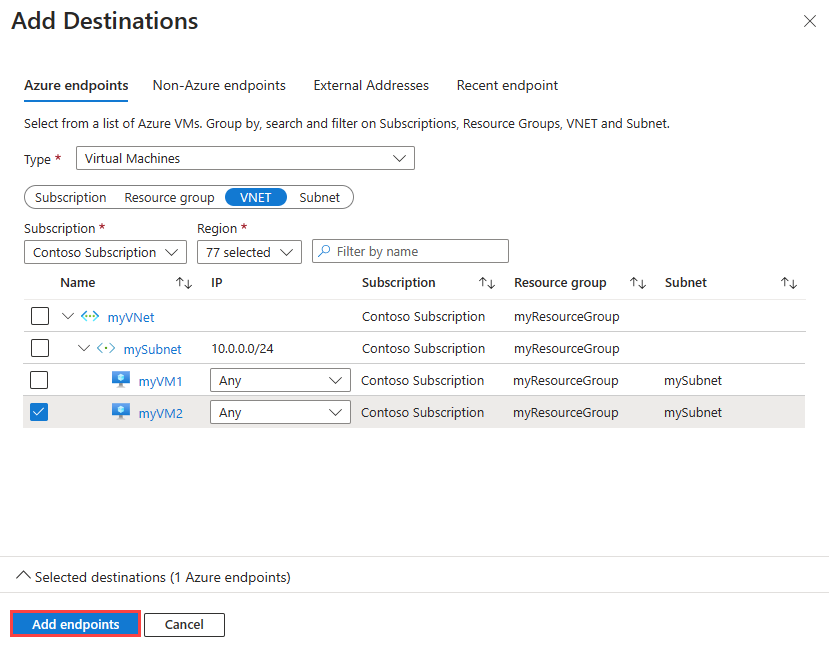

    显示如何在 Azure 门户中为连接监视器添加目标终结点的屏幕截图。

    注意

    除了“订阅”、“资源组”、“VNET”和“子网”筛选器之外，还可以使用“区域”筛选器来缩小虚拟机列表的范围。

  13. 在“添加测试组详细信息”页中，选择“添加测试组”按钮。

  14. 选择“查看 + 创建”，然后选择“创建”。

查看连接监视器

在本节中，你将查看在上一节中创建的连接监视器的所有详细信息。

  1. 转到“连接监视器”页。 如果在连接监视器列表中看不到 myConnectionMonitor，请等待几分钟，然后选择“刷新”。

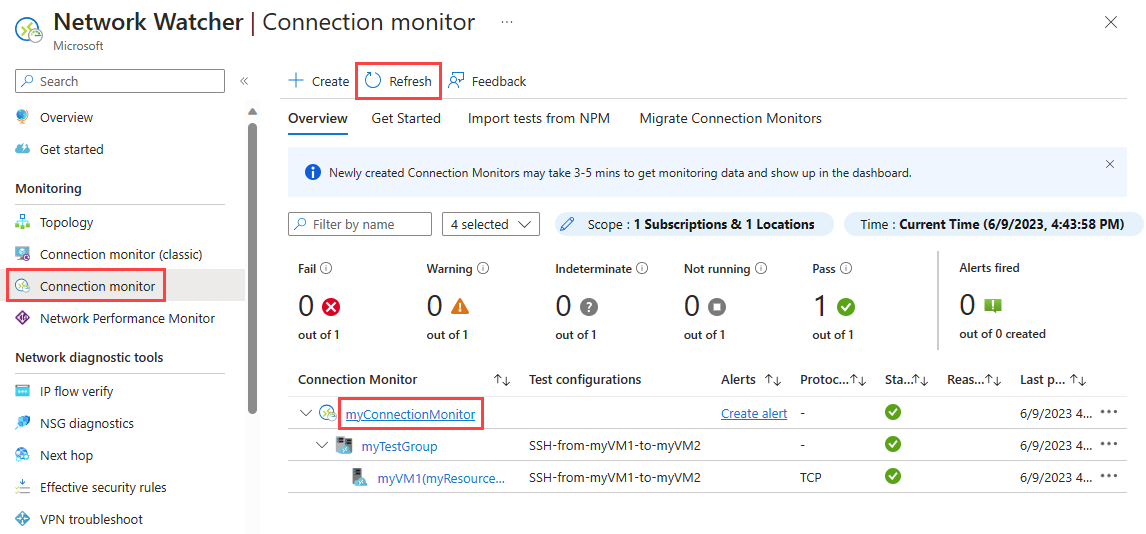

    显示新连接监视器的屏幕截图。

  2. 选择 myConnectionMonitor 以查看连接监视器的性能指标，例如往返时间和失败检查的百分比

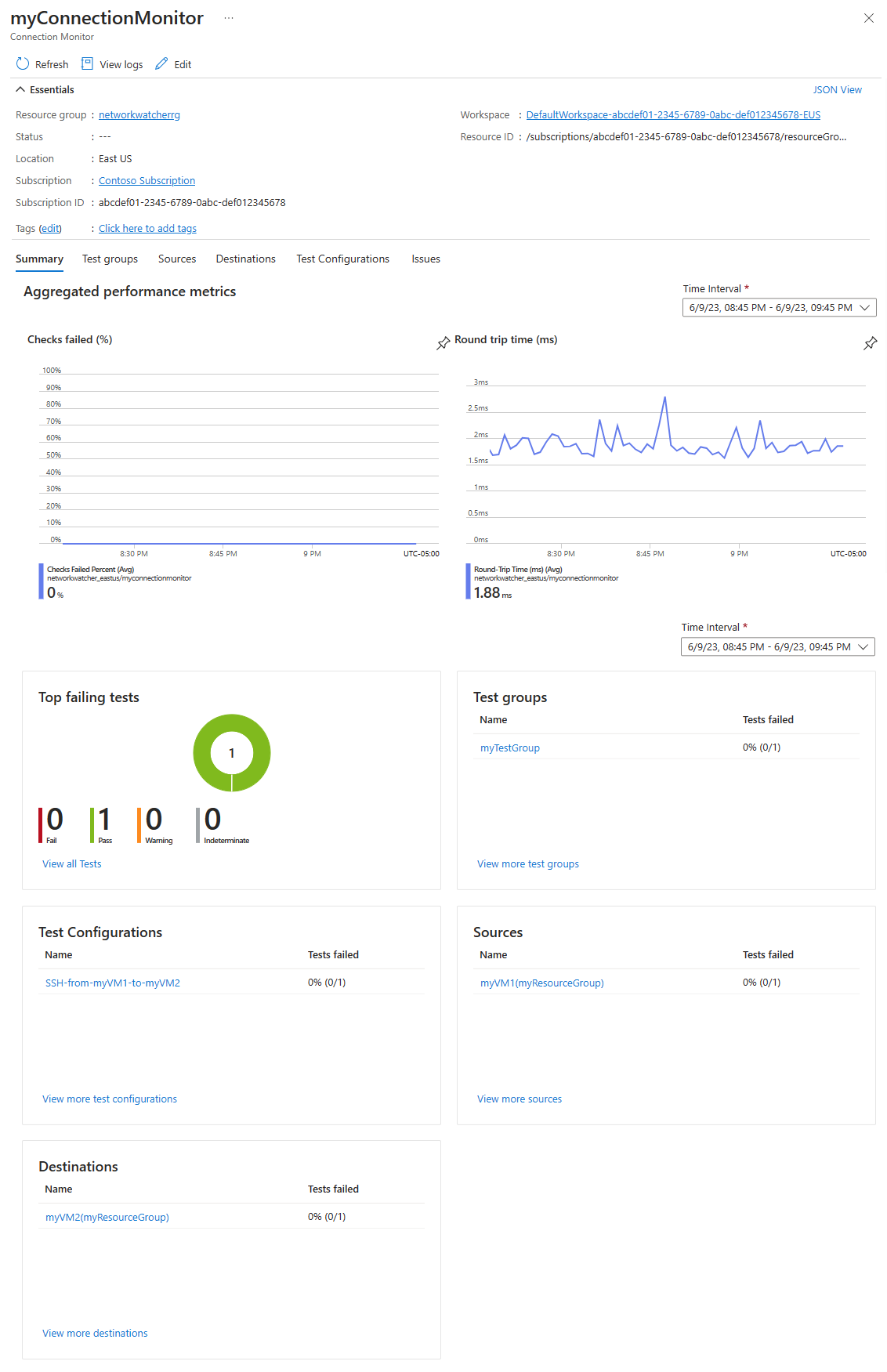

    屏幕截图显示新连接监视器的摘要页面。

  3. 选择“时间间隔”可调整时间范围，以查看特定时间段的性能指标。 可用时间间隔为“过去 1 小时”、“过去 6 小时”、“过去 24 小时”、“过去 7 天”和“过去 30 天”。 还可以选择“自定义”以指定自定义时间范围。

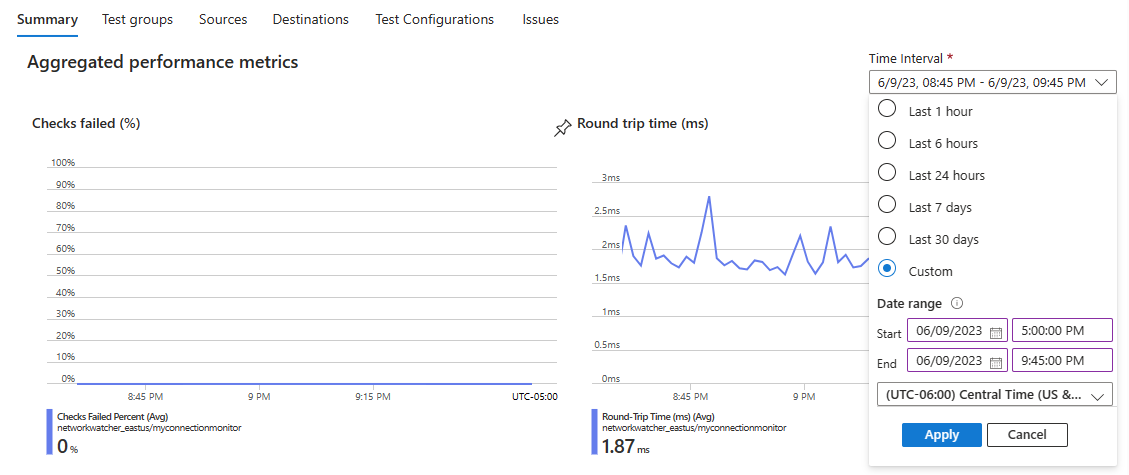

    显示可用于更改连接监视器中性能指标时间间隔的选项的屏幕截图。

查看问题

在上一节创建的连接监视器监视 myVM1 与 myVM2 上的端口 22 之间的连接。 如果连接因任何原因失败，连接监视器将检测并记录故障。 在本节中，将通过停止运行 myVM2 来模拟问题。

  1. 在门户顶部的搜索框中，输入“虚拟机”。 在搜索结果中，选择“虚拟机”。

  2. 在“虚拟机”中，选择“myVM2”。

  3. 在“概述”中，选择“停止”以停止运行（解除分配）myVM2 虚拟机。

  4. 转到“连接监视器”页。 如果在仪表板中看不到失败，请选择“刷新”。

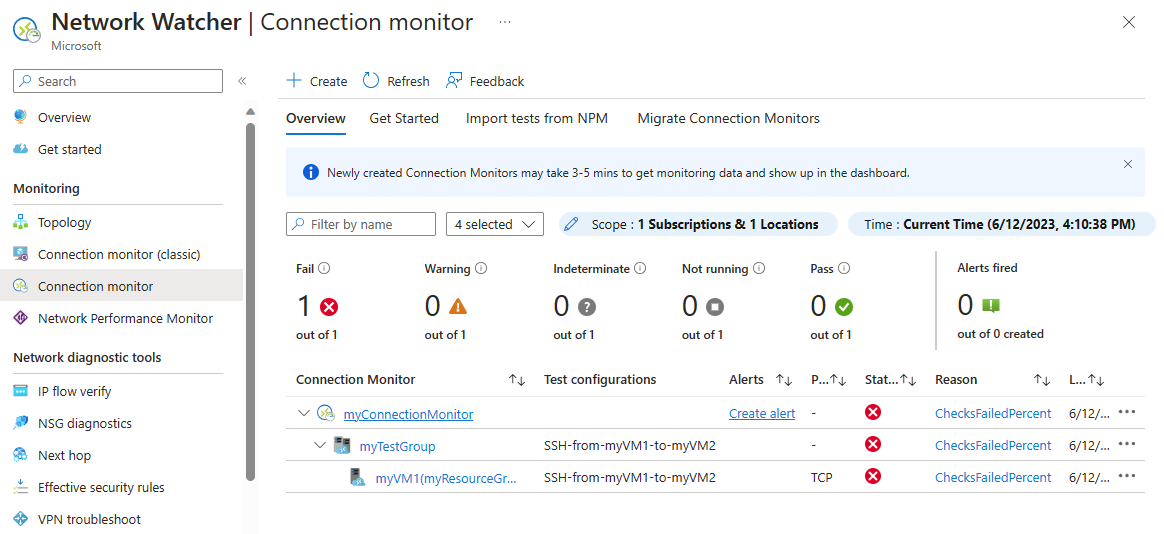

    显示停止运行虚拟机后出现的故障的屏幕截图。

    可以看到失败连接监视器的数量在停止运行 myVM2 后变为 1/1，在“原因”下，可以看到故障原因是 ChecksFailedPercent。

清理资源

不再需要 myResourceGroup 资源组时，将其及其包含的所有资源删除：

  1. 在门户顶部的搜索框中输入 myResourceGroup。 从搜索结果中选择“myResourceGroup”。

  2. 选择“删除资源组” 。

  3. 在“删除资源组”中，输入 myResourceGroup，然后选择“删除”。

  4. 选择“删除”以确认删除资源组及其所有资源。

下一步

若要了解如何监视虚拟机规模集网络通信，请转到下一篇教程：

诊断网络之间的通信问题
