设置 VNet 的网络映射和 IP 寻址
本文介绍如何映射不同 Azure 区域中的两个 Azure 虚拟网络 (VNet) 实例，以及如何设置网络之间的 IP 寻址。 启用复制时，网络映射为基于源网络的目标网络选择提供了默认行为。
必备条件
在映射网络之前，应在源和目标 Azure 区域中创建 Azure VNet。
手动设置网络映射（可选）
注意
现在可以在世界上的任何两个 Azure 区域之间执行复制。 客户不再局限于在其所在洲内启用复制。
按如下所述映射网络：

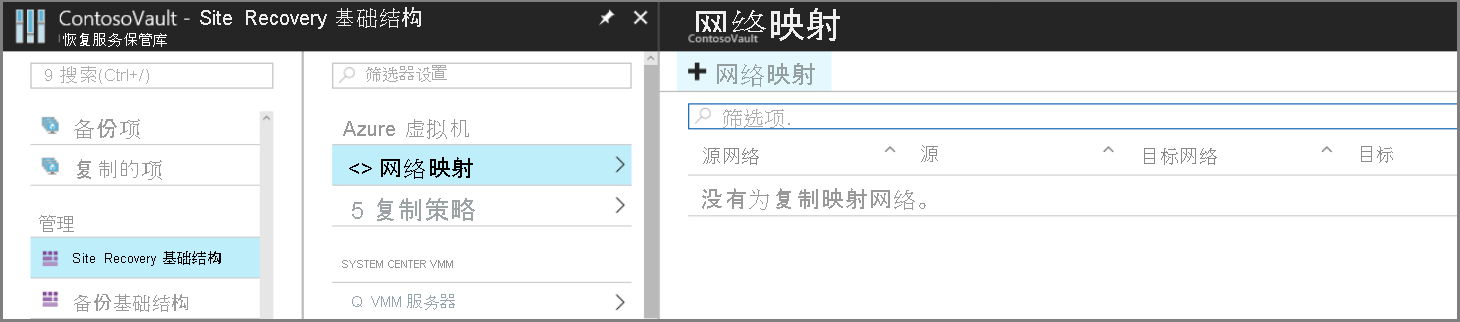

在“Site Recovery 基础结构”中，单击“+网络映射”。
在“添加网络映射”中，选择源和目标位置。 在本示例中，源 VM 在“东亚”区域运行，将复制到“东南亚”区域。
现在，创建反方向的网络映射。 在本示例中，源现在是“东南亚”，目标是“东亚”。
启用复制时映射网络
如果在为 Azure VM 配置灾难恢复之前尚未准备好网络映射，可以在设置和启用复制时指定目标网络。 执行此操作时会发生以下情况：
- Site Recovery 根据选择的目标，自动创建从源到目标区域以及从目标到源区域的网络映射。
- 默认情况下，Site Recovery 会在目标区域中创建与源网络相同的网络。 Site Recovery 会将 -asr 作为后缀添加到目标网络名称。 可以自定义目标网络。 例如，如果源网络名称为 contoso-vnet，则目标网络名称即为 contoso-vnet-asr。
因此，如果源网络名称为“contoso-vnet”，则目标网络名称将为“contoso-vnet-asr”。 ASR 不会编辑源网络的名称。
- 如果已经对源网络进行了网络映射，则在为更多 VM 启用复制时，映射的目标网络将始终是默认值。 可以通过从下拉列表中选择其他可用选项来选择更改目标虚拟网络。
- 若要更改用于新复制的默认目标虚拟网络，需要修改现有网络映射。
- 若要修改从区域 A 到区域 B 的网络映射，请确保首先删除从区域 B 到区域 A 的网络映射。在删除反向映射后，修改从区域 A 到区域 B 的网络映射，然后创建相关的反向映射。
注意
- 修改网络映射仅会更改新 VM 复制的默认值， 它不会影响现有复制的目标虚拟网络选择。
- 若要修改现有复制的目标网络，请转到复制项的“网络”设置。
指定子网
根据源 VM 子网的名称选择目标 VM 的子网。
如果可在目标网络中找到与源 VM 子网同名的子网，则为目标 VM 设置该子网。
如果目标网络中没有同名的子网，则按字母顺序设置第一个子网作为目标子网。

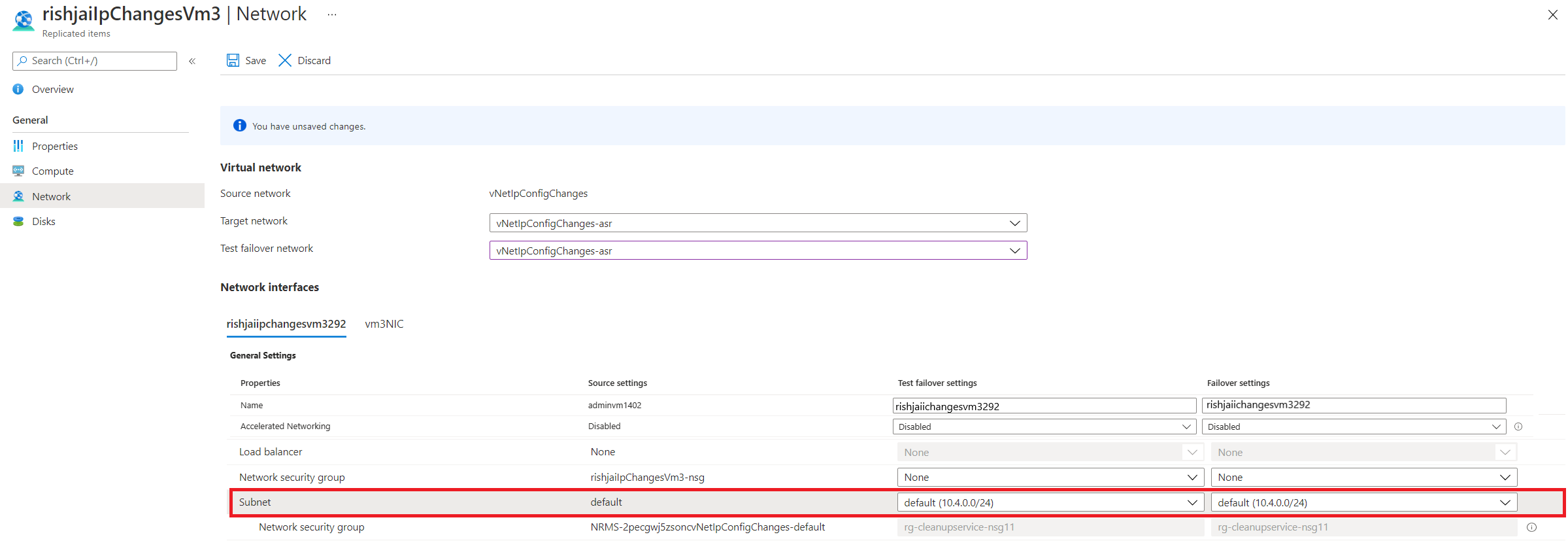

可以在 VM 的“网络”设置中修改目标子网。
设置目标 VM 的 IP 寻址
目标虚拟机上每个 NIC 的 IP 地址配置如下：
- DHCP：如果源 VM 的 NIC 使用 DHCP，则目标 VM 的 NIC 也设置为使用 DHCP。
- 静态 IP 地址：如果源 VM 的 NIC 使用静态 IP 地址，则目标 VM NIC 也使用静态 IP 地址。
同样，辅助 IP 配置也是如此。
故障转移期间的 IP 地址分配
注意
以下方法用于将 IP 地址分配给目标 VM，而不考虑 NIC 设置。
| 源和目标子网 | 详细信息 |
|---|---|
| 地址空间相同 | 源 VM NIC 的 IP 地址设置为目标 VM NIC IP 地址。 如果该地址不可用，则将下一个可用 IP 地址设置为目标。 |
| 地址空间不同 | 目标子网中下一个可用的 IP 地址设置为目标 VM NIC 地址。 |
测试故障转移期间的 IP 地址分配
| 目标网络 | 详细信息 |
|---|---|
| 目标网络是故障转移 VNet | - 目标 IP 地址将是静态的，使用相同的 IP 地址。 - 如果已分配相同的 IP 地址，则 IP 地址是子网范围末尾的下一个可用 IP 地址。 例如：如果源 IP 地址是 10.0.0.19，故障转移网络使用范围 10.0.0.0/24，则分配给目标 VM 的下一个 IP 地址是 10.0.0.254。 |
| 目标网络不是故障转移 VNet | - 仅当目标 IP 地址在目标虚拟网络中可用时，它才会是具有相同 IP 地址的静态 IP 地址。 - 如果已分配相同的 IP 地址，则 IP 地址是子网范围末尾的下一个可用 IP 地址。 例如：如果源静态 IP 地址是 10.0.0.19，故障转移在范围为 10.0.0.0/24 的非故障转移网络中发生，则目标静态 IP 地址将是 10.0.0.19（如果该地址不可用，则是 10.0.0.254）。 |
- 故障转移 VNet 是设置灾难恢复时选择的目标网络。
- 我们建议始终使用非生产网络进行测试故障转移。
- 可以在 VM 的“网络”设置中修改目标 IP 地址。
