设置配置服务器,以便将物理服务器灾难恢复到 Azure

本文介绍如何设置本地环境,以便开始将运行 Windows 或 Linux 的物理服务器复制到 Azure。

必备条件

本文假设已具有:

  • Azure 门户中的恢复服务保管库。
  • 安装配置服务器的物理计算机。
  • 如果已在要安装配置服务器的计算机上禁用了 TLS 1.0,请确保该计算机上已启用 TLS 1.2 并已安装 .NET Framework 4.6 或更高版本(已启用强加密)。 了解详细信息

配置服务器的最低要求

下表列出了配置服务器的最低硬件、软件和网络要求。

配置和进程服务器要求

硬件要求

组件 要求
CPU 核心数 8
RAM 16 GB
磁盘数目 3,包括操作系统磁盘、进程服务器缓存磁盘和用于故障回复保留驱动器
可用磁盘空间(进程服务器缓存) 600 GB
可用磁盘空间(保留磁盘) 600 GB

软件要求

组件 要求
操作系统 Windows Server 2012 R2
Windows Server 2016
操作系统区域设置 英语 (en-*)
Windows Server 角色 请勿启用以下角色:
- Active Directory 域服务
- Internet Information Services
- Hyper-V
组策略 请勿启用以下组策略:
- 阻止访问命令提示符。
- 阻止访问注册表编辑工具。
- 信任文件附件的逻辑。
- 打开脚本执行。
了解详细信息
IIS - 无预先存在的默认网站
- 端口 443 上没有预先存在的网站/应用程序侦听
- 启用匿名身份验证
- 启用 FastCGI 设置
FIPS(联邦信息处理标准) 不要启用 FIPS 模式

网络要求

组件 要求
IP 地址类型 静态
端口 443(控制通道协调)
9443(数据传输)
NIC 类型 VMXNET3(如果配置服务器是 VMware VM)
Internet 访问(服务器需要访问以下 URL,不管是直接进行访问还是通过代理进行访问):
*.backup.windowsazure.com 用于复制的数据传输和协调
*.blob.core.windows.net 用于访问可存储已复制数据的存储帐户。 可以提供缓存存储帐户的特定 URL。
*.hypervrecoverymanager.windowsazure.com 用于复制管理操作和协调
https://login.microsoftonline.com 用于复制管理操作和协调
time.nist.gov 用于检查系统时间与全球时间之间的时间同步
time.windows.com 用于检查系统时间与全球时间之间的时间同步
  • https://management.azure.com
  • https://secure.aadcdn.microsoftonline-p.com
  • https://login.live.com
  • https://graph.windows.net
  • https://login.windows.net
  • *.services.visualstudio.com(可选)
  • https://www.live.com
  • https://www.microsoft.com
OVF 安装程序需要访问这些附加 URL。 它们由 Azure Active Directory 用于访问控制和标识管理。
https://dev.mysql.com/get/Downloads/MySQLInstaller/mysql-installer-community-5.7.20.0.msi 完成 MySQL 下载。
在某些区域中,下载可能会被重定向到 CDN URL。 确保也允许使用 CDN URL(如有必要)。

注意

如果拥有 Site Recovery 保管库的专用链接连接,则不需要对配置服务器的任何其他 Internet 访问。 一个例外情况是:使用 OVA 模板设置 CS 计算机时,除了专用链接访问,你还需要访问以下 URL: https://management.azure.comhttps://www.live.comhttps://www.microsoft.com 。 如果你不希望允许对这些 URL 的访问,请使用统一安装程序设置该 CS。

注意

设置专用终结点以保护 VMware 和物理计算机时,需要在配置服务器上手动安装 MySQL。 按照此处的步骤执行手动安装。

所需软件

组件 要求
VMware vSphere PowerCLI 9\.14 及更高版本不需要
MYSQL 应安装 MySQL。 可以手动安装,或者让 Site Recovery 进行安装。 (有关详细信息,请参阅配置设置

注意

不支持在配置服务器上升级 MySQL。

大小和容量要求

下表汇总了配置服务器的容器要求。 若要复制多个 VMware VM,请查看容量规划注意事项,然后运行 Azure Site Recovery 部署规划器工具

CPU 内存 缓存磁盘 数据更改率 复制的计算机
8 个 vCPU

2 个套接字 * 4 个内核 @ 2.5 GHz
16 GB 300 GB 500 GB 或更少 < 100 台计算机
12 个 vCPU

2 个插槽 * 6 个核心 @ 2.5 GHz
18 GB 600 GB 500 GB-1 TB 100 到 150 台计算机
16 个 vCPU

2 个插槽 * 8 个核心 @ 2.5 GHz
32 GB 1 TB 1-2 TB 150 -200 台计算机

注意

配置服务器不支持基于 HTTPS 的代理服务器。

选择保护目标

  1. 在 Azure 门户中,转到“恢复服务保管库” 边栏选项卡,然后选择保管库。

  2. 在保管库的“资源” 菜单中,单击“开始使用” >“Site Recovery” >“步骤 1: 准备基础结构” >“保护目标” 。

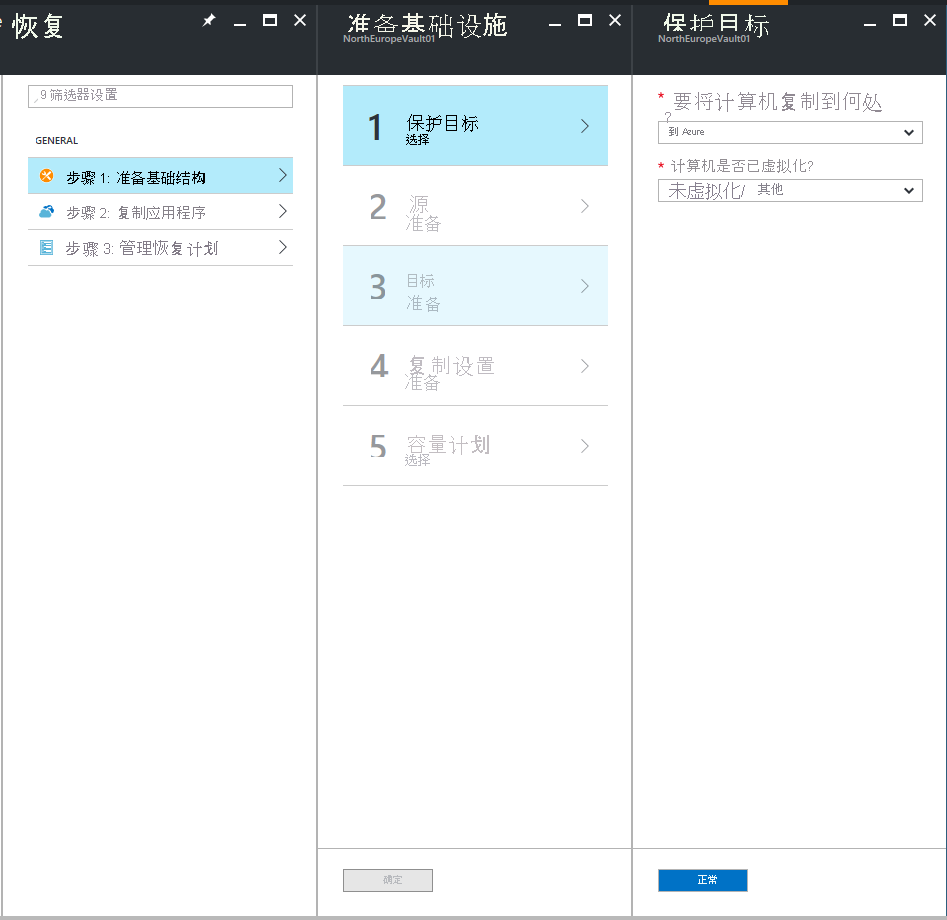

    Screenshot that shows where to select the protection goal.

  3. 在“保护目标” 中,依次选择“到 Azure” 和“未虚拟化/其他” ,并单击“确定” 。

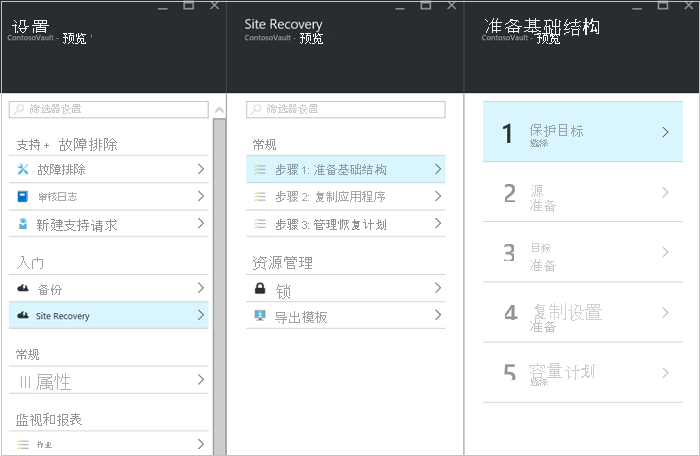

    Choose goals

设置源环境

  1. 如果没有配置服务器,请在“准备源”中单击“+配置服务器”添加一个。

    Screenshot that shows how to select the configuration server.

  2. 在“添加服务器”边栏选项卡中,检查“配置服务器”是否已出现在“服务器类型”中。

  3. 下载站点恢复统一安装程序安装文件。

  4. 下载保管库注册密钥。 运行统一安装程序时,需要注册密钥。 生成的密钥有效期为 5 天。

    Set up source

  5. 在用作配置服务器的计算机上,运行 Azure Site Recovery 统一安装程序以安装配置服务器、进程服务器和主目标服务器。

运行 Azure Site Recovery 统一安装程序

提示

如果计算机上的系统时钟时间与本地时间相差 5 分钟以上,则配置服务器注册会失败。 开始安装前,请将系统时钟与时间服务器同步。

  1. 运行统一安装程序安装文件。

  2. 在“开始之前”中,选择“安装配置服务器和进程服务器” 。

    Screenshot of the Before You Begin screen in Unified Setup.

  3. 在“第三方软件许可证”中单击“我接受”,下载并安装 MySQL。

    Screenshot of the Third Party Software License screen in Unified Setup.

  4. 在“注册”中,选择从保管库下载的注册密钥。

    Screenshot of the Registration screen in Unified Setup.

  5. 在“Internet 设置”中,指定配置服务器上运行的提供程序如何通过 Internet 连接到 Azure Site Recovery。 确保已允许所需的 URL。

    • 如果想要使用当前已在计算机上设置的代理进行连接,请选择“使用代理服务器连接到 Azure Site Recovery”。
    • 如果希望提供程序直接进行连接,请选择“在不使用代理服务器的情况下直接连接到 Azure Site Recovery” 。
    • 如果现有代理要求身份验证,或者你想要使用自定义代理进行提供程序连接,请选择“使用自定义代理设置进行连接”,并指定地址、端口和凭据。 Screenshot of the Internet Settings screen in Unified Setup.
  6. 在“先决条件检查”设置中运行检查,确保安装可以运行。 如果看到有关全局时间同步检查的警告,请检查系统时钟的时间(“日期和时间”设置)是否与时区相同。

    Screenshot of the Prerequisites Check screen in Unified Setup.

  7. 在“MySQL 配置”中,创建用于登录到要安装的 MySQL 服务器实例的凭据。

    Screenshot of the MySQL Configuration screen in Unified Setup.

  8. 在“环境详细信息” 中,如果要复制 Azure Stack VM 或物理服务器,请选择“否”。

  9. 在“安装位置”中,选择要安装二进制文件和存储缓存的位置。 所选驱动器必须至少有 5 GB 的可用磁盘空间,但我们建议选择至少有 600 GB 可用空间的缓存驱动器。

    Screenshot of the Install Location screen in Unified Setup.

  10. 网络选择中,首先选择内置进程服务器用于发现的 NIC,将移动服务的安装推送到源计算机上,然后选择配置服务器用来与 Azure 连接的 NIC 。 端口 9443 是用于发送和接收复制流量的默认端口,但可以根据环境的要求修改此端口号。 除了端口 9443 以外,还要打开端口 443,Web 服务器将使用该端口协调复制操作。 请不要使用端口 443 来发送或接收复制流量。

    Screenshot of the Network Selection screen in Unified Setup.

  11. 在“摘要”中复查信息,并单击“安装”。 安装完成后,将生成通行短语。 启用复制时需要用到它,因此请复制并将它保存在安全的位置。

    Screenshot of the Summary screen in Unified Setup.

注册完成后,服务器会显示在保管库的“设置” >“服务器” 边栏选项卡中。

注意

可通过命令行安装配置服务器。 了解详细信息

常见问题

安装失败

示例错误消息 建议的操作
错误: 未能加载帐户。 错误: System.IO.IOException: 安装和注册 CS 服务器时无法从传输连接读取数据。 确保在计算机上启用 TLS 1.0。

注册失败

可以通过查看 %ProgramData%\ASRLogs 文件夹中的日志来调试注册失败。

示例错误消息 建议的操作
09:20:06:InnerException.Type: SrsRestApiClientLib.AcsException,InnerException。
消息: ACS50008: SAML 令牌无效。
跟踪 ID: 1921ea5b-4723-4be7-8087-a75d3f9e1072
相关 ID: 62fea7e6-2197-4be4-a2c0-71ceb7aa2d97>
时间戳: 2016-12-12 14:50:08Z
确保系统时钟上的时间与本地时间之间的偏差不超过 15 分钟。 重新运行安装程序以完成注册。
09:35:27: 尝试获取选定证书的所有灾难恢复保管库时发生 DRRegistrationException:: 引发了 Exception.Type:Microsoft.DisasterRecovery.Registration.DRRegistrationException,Exception.Message: ACS50008: SAML 令牌无效。
跟踪 ID: e5ad1af1-2d39-4970-8eef-096e325c9950
相关 ID: abe9deb8-3e64-464d-8375-36db9816427a
时间戳: 2016-05-19 01:35:39Z
确保系统时钟上的时间与本地时间之间的偏差不超过 15 分钟。 重新运行安装程序以完成注册。
06:28:45: 未能创建证书
06:28:45: 安装无法继续。 无法创建用于在 Site Recovery 中进行身份验证的证书。 重新运行安装程序
确保以本地管理员的身份运行安装程序。

后续步骤

下一步涉及在 Azure 中设置目标环境
